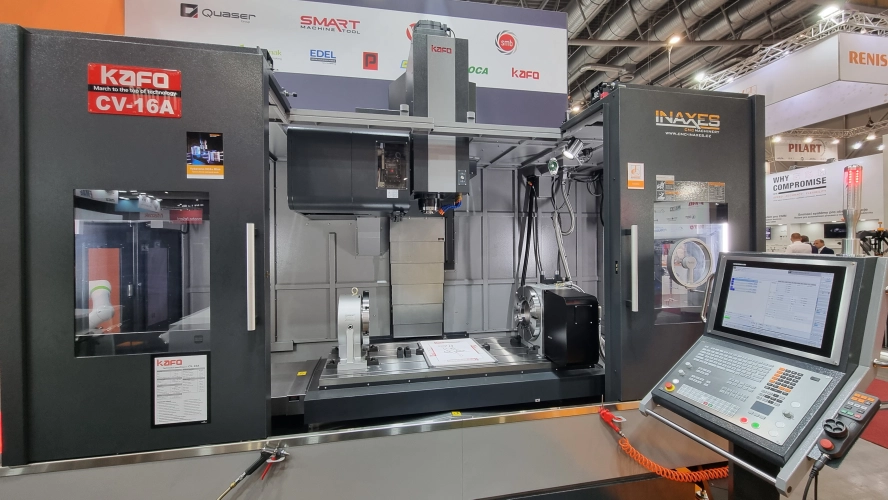

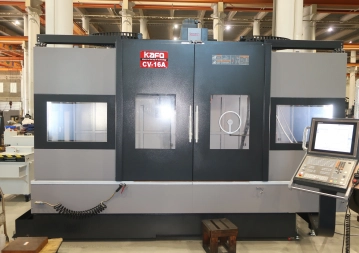

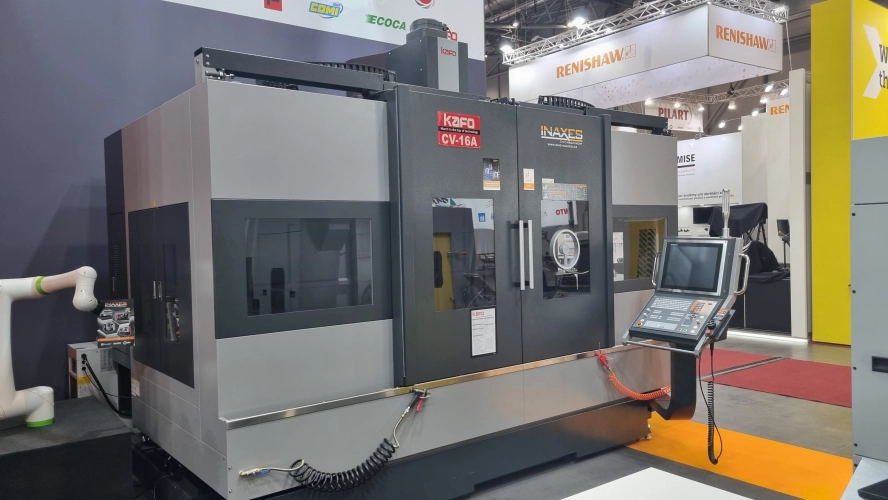

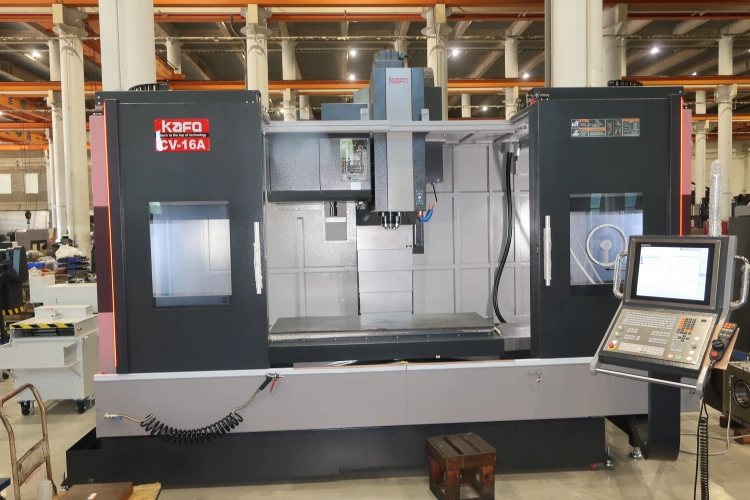

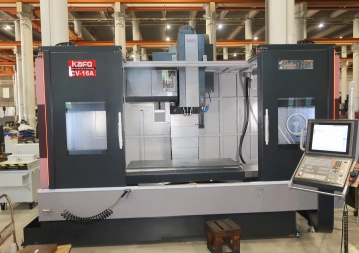

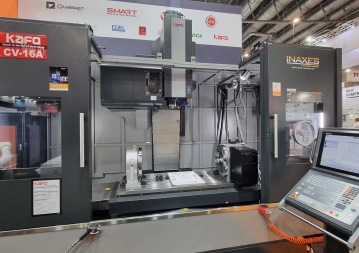

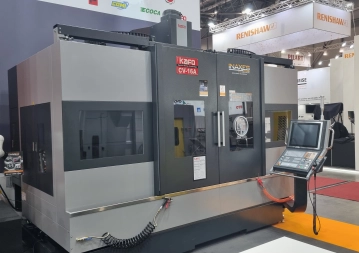

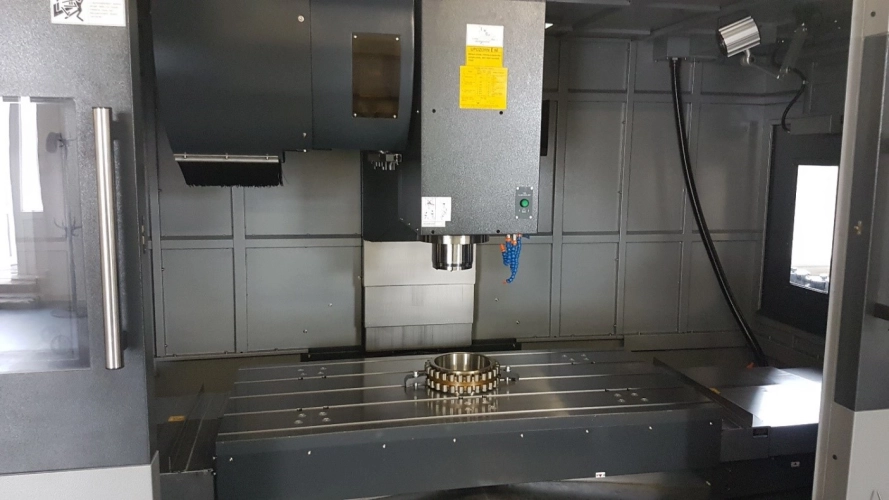

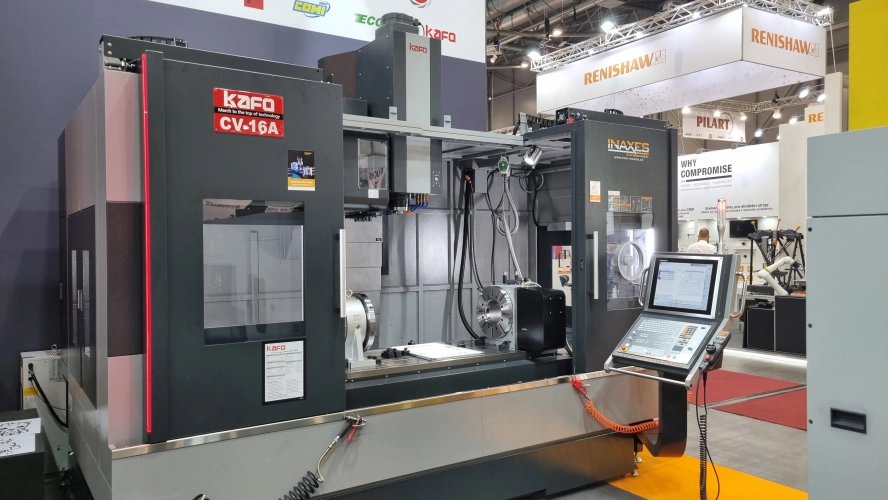

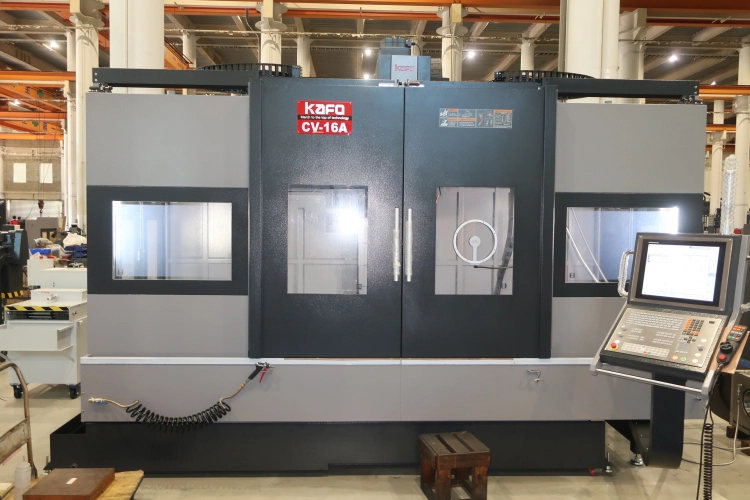

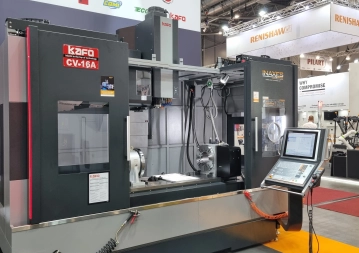

CV - 16A

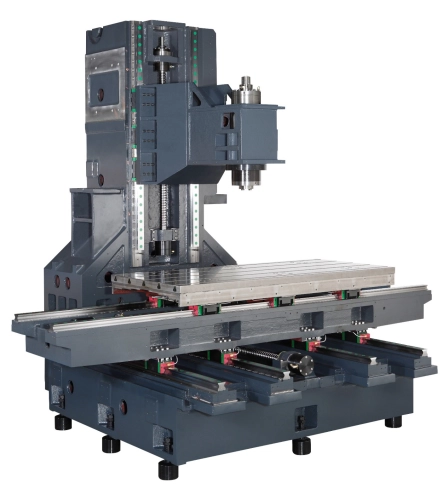

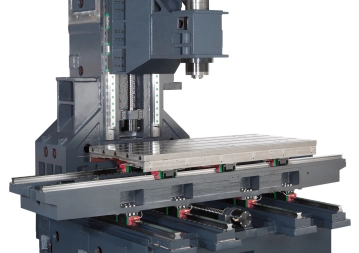

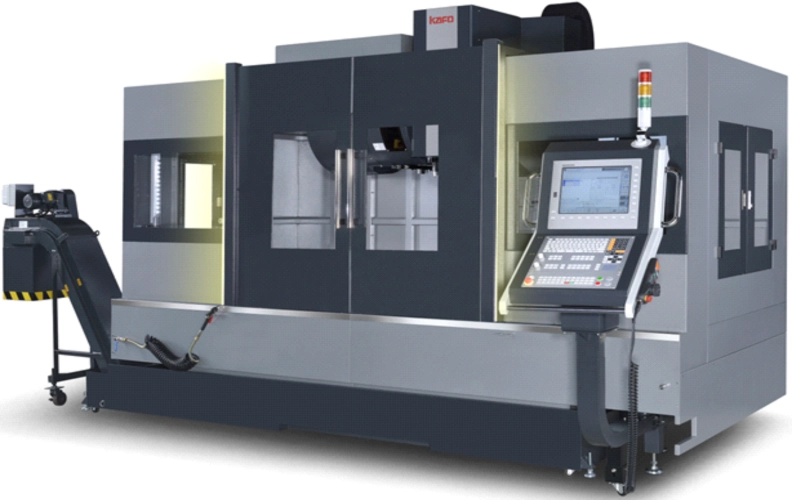

Obráběcí centrum CV-16A je mimořádně vysoce výkonné vyvrtávací a frézovací 3-osé až 5-osé centrum nové generace umožňující vysokoproduktívní a přesné frézování, vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů v obrobcích z oceli, ocelolitiny, litiny a slitiny lehkých i barevných kovů. Lineární valivá vedení v osách X, Y, Z přispívají k dlouhodobé pracovní přesnosti a tuhosti vedení stroje.
Nezávazně poptat| Velikost stolu | 1 750 x 700 mm |
|---|---|
| Rozjezdy X/Y/Z | 1 600/700/900 mm |
| Upínací kužel | ISO 40 |
| Hmotnost stroje | 10 600 kg |
Předností těchto obráběcích center jsou vysoké otáčky vřetena, velké rozměry pracovního stolu a dvířka na bočních krytech umožňující obrábění obrobků s délkou větší jako je délka stolu. Jsou vybavené zásobníkem pro 24 a více nástrojů s vysokorychlostní výměnou. Charakteristická je i neobvykle vysoká tuhost stroje s vysokou dynamickou a tepelnou stabilitou a výkonnost vřetena poháněného servomotorem. Vřetena jsou standardně v provedení pro chlazení vnitřkem nástroje.
Obráběcí centra řady CV jsou vysokoekonomické při vysokých objemech výroby avšak taky i při malé a střední kapacitě výroby umožňují tyto centra výrazně zkrátit výrobní cyklus, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků a požadované kvality. Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni. Svým komplexním řešením splňuje i požadavky náročné obsluhy.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 1 600 |
| Osa Y | mm | 700 |
| Osa Z | mm | 900 |
| Rychloposuv v osách X/Y/Z | m/min. | 40/40/36 |
| Pracovní posuv v osách X/Y/Z | m/min. | 12 |
| Vzdálenost čela vřetena od stolu | mm | 100 ~ 1 000 |

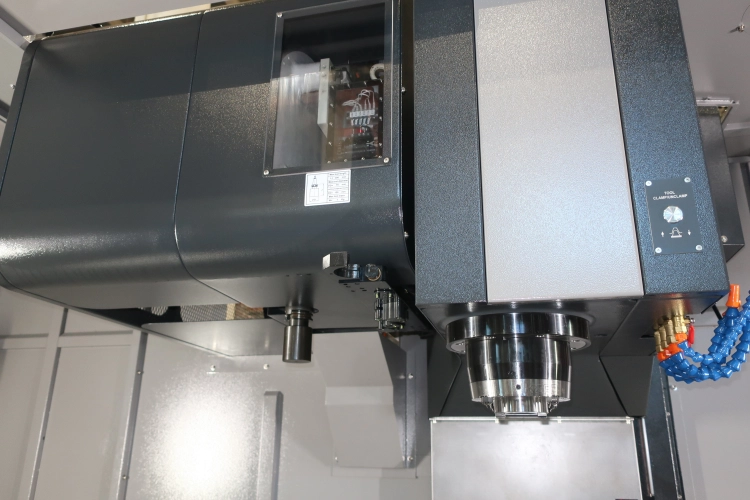

| Vřeteno | ||
| Kužel vřetene | ISO 40 | |
| Pohon vřetene | přímý | |
| Otáčky vřetene | min-1 | 12.000 |
| Výkon motoru vřetene (volitelně) | kW | (15 / 34) |
| Průměr ložisek vřetene | mm | 70 |

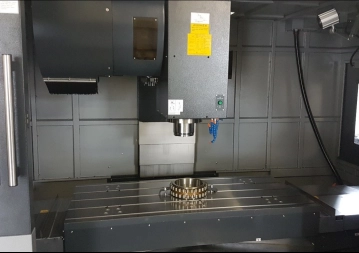

| Pracovní stůl | ||

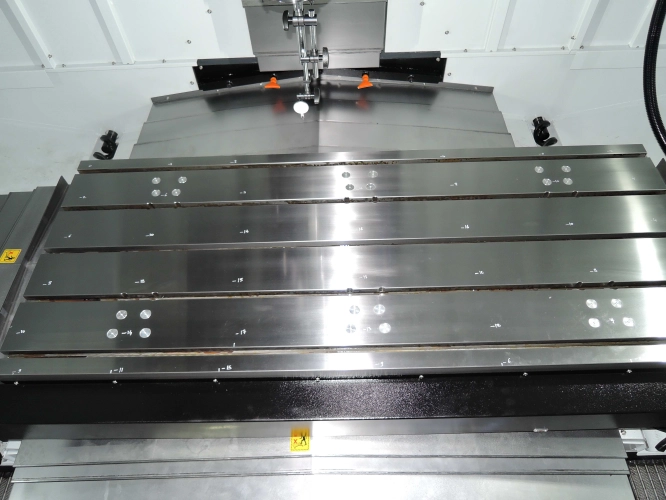

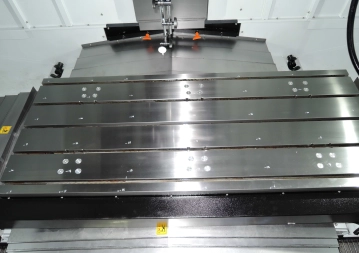

| Rozměr stolu | mm | 1 750 x 700 |
| Maximální zatížení stolu | kg | 1 000 |
| Šířka, rozteč a počet T drážek | mm | 18 x 150 x 5 |
| Přesnost najetí | ||
| Přesnost polohování | mm | 0,006 |
| Opakovatelná přesnost | mm | 0,014 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 40 |
| Maximální délka nástroje | mm | 300 |
| Maximální průměr nástroje / přes pozici | mm | 75 / 150 |
| Maximální hmotnost nástroje | kg | 7 |
| Rychlost výměny (nástroj-nástroj) | s | 1,8 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v osách X / Y | lineární HIWIN | |
| Vedení v ose Z | lineární HIWIN | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 40 |
| Kapacita obráběcí emulze | L | 500 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 5 380 |
| Hloubka | mm | 3 030 |
| Výška | mm | 3 233 |
| Hmotnost | kg | 10 600 |
Standardní výbava

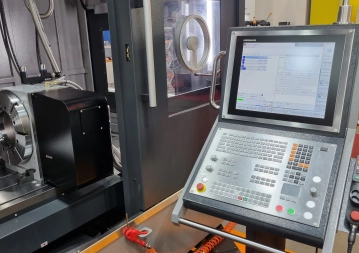

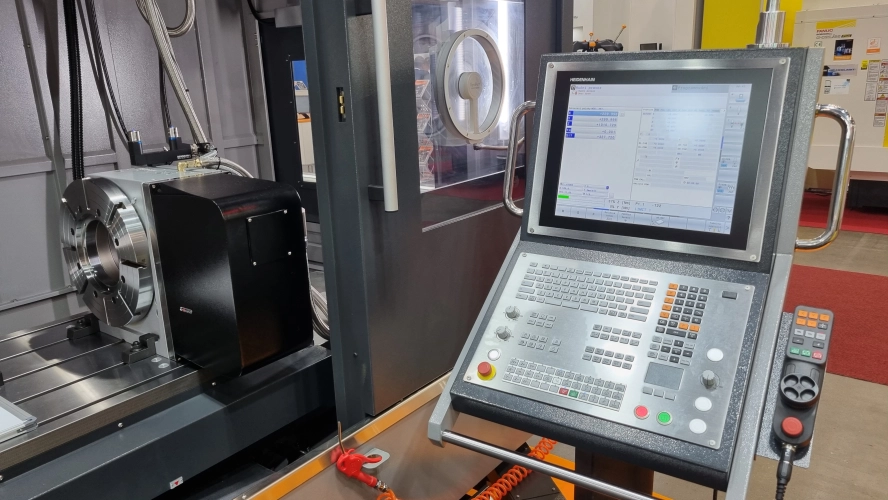

| řídící systém HEIDENHAIN TNC 640 |
| automatický zásobník na 40 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| přímé závitování |
| plné zakrytování stroje |
| článkový dopravník třísek |
| olejový skimmer |
| klimatizace pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Vřeteno |
| vysokorychlostní vřeteno 12,000 min-1, přímý pohon |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 50 bar |
| Systém odvodu třísek |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |

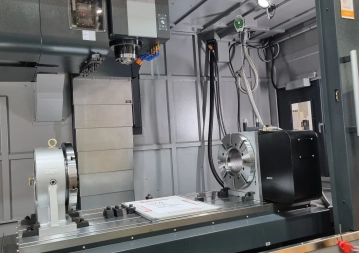

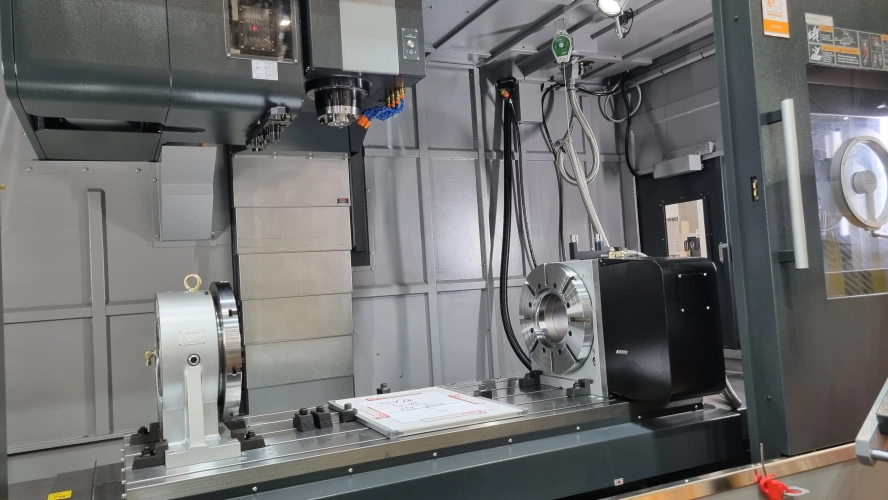

| příprava pro otočný stůl (4.osa) |
| příprava pro sklopně otočný stůl (4 + 1 osa) |
| otočný stůl (4.osa) |
| sklopně otočný stůl (4 + 1 osa) |
