5-ti osá obráběcí centra

5-ti osá obráběcí centra INAXES

Moderní vertikální obráběcí centra pro plynulé 5-ti osé obrábění určené pro výrobu tvarově složitých dílů při vysoké rychlosti. S 5-ti osami nastavení, je možné provést komplexní obrábění na jedno upnutí materiálu. Tím se výrazně zkracuje doba obrábění, a zároveň Vám pomůže udržet konkurence schopnost.
Vysoká tuhost stroje a řízený rotační / naklápěcí otočný stůl je vybaven lineárními snímači zajišťující vysokou přesnost v současném 5-ti osém obrábění a umístění v libovolném úhlu.
Jako výsledek dostanete vynikající přesnost při provádění složitých dílců za velice dobrou cenu.

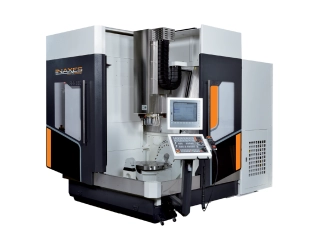

Řada FUV - vestavěný sklopně otočný stůl

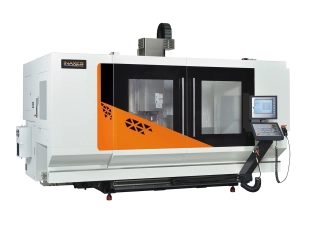

Řada FSV - integrovaný otočný stůl + sklopné vřeteno

Mohou být vybavené jak řídícími systémy HEIDENHAINFANUC nebo SIEMENS.
K dispozici je široká paleta prvků zvláštního příslušenství, které je se strojem užíváno v závislosti na požadavcích zákazníka (měřící obrobkové a nástrojové sondy atd).
Stroje jsou plně zakrytovány, jejich design a vybavení je na vysoké úrovni. Svým ergonomickým řešením splňuje i požadavky náročné obsluhy.

Velikost stolu Ø 320 mm
Rozjezdy X/Y/Z 460/500/550 mm
Upínací kužel ISO 40
Hmotnost stroje 7 400 kg
Velikost stolu Ø 500 mm
Rozjezdy X/Y/Z 600/700/530 mm
Upínací kužel ISO 40
Hmotnost stroje 9 200 kg
Velikost stolu Ø 650 mm
Rozjezdy X/Y/Z 620/520/460 mm
Upínací kužel ISO 40 (HSK-A63)
Hmotnost stroje 10 360 kg
Velikost stolu Ø 720 x 540 mm
Rozjezdy X/Y/Z 720/600/520 mm
Upínací kužel ISO 40 (HSK-A63)
Hmotnost stroje 10 660 kg
Velikost stolu Ø 800 mm
Rozjezdy X/Y/Z 800/920/650 mm
Upínací kužel ISO 40 (HSK-A63)
Hmotnost stroje 21 000 kg
Velikost stolu 1 100 x 560 (Ø400) mm
Rozjezdy X/Y/Z 1 100/600/535 mm
Upínací kužel ISO40 (HSK-A63)
Hmotnost stroje 6 700 kg
Velikost stolu 1 100 x 500 (Ø500) mm
Rozjezdy X/Y/Z 1 100/600/535 mm
Upínací kužel ISO40 (HSK-A63)
Hmotnost stroje 6 700 kg
Velikost stolu 1 350 x 600 (Ø600) mm
Rozjezdy X/Y/Z 1 250/700/535 mm
Upínací kužel ISO40 (HSK-A63)
Hmotnost stroje 8 000 kg
Velikost stolu 1 350 x 700 (Ø700) mm
Rozjezdy X/Y/Z 1 250/700/535 mm
Upínací kužel ISO40 (HSK-A63)
Hmotnost stroje 8 000 kg
Velikost stolu 700 x 500 + Ø 650 mm
Rozjezdy X/Y/Z 1 700/540/460 mm
Upínací kužel ISO 40 (HSK-A63)
Hmotnost stroje 17 000 kg
Velikost stolu 900 x 500 + Ø 650 mm
Rozjezdy X/Y/Z 1 900/540/460 mm
Upínací kužel ISO 40 (HSK-A63)
Hmotnost stroje 18 000 kg
Velikost stolu 1 100 x 500 + Ø 650 mm
Rozjezdy X/Y/Z 2 100/540/460 mm
Upínací kužel ISO 40 (HSK-A63)
Hmotnost stroje 19 000 kg
