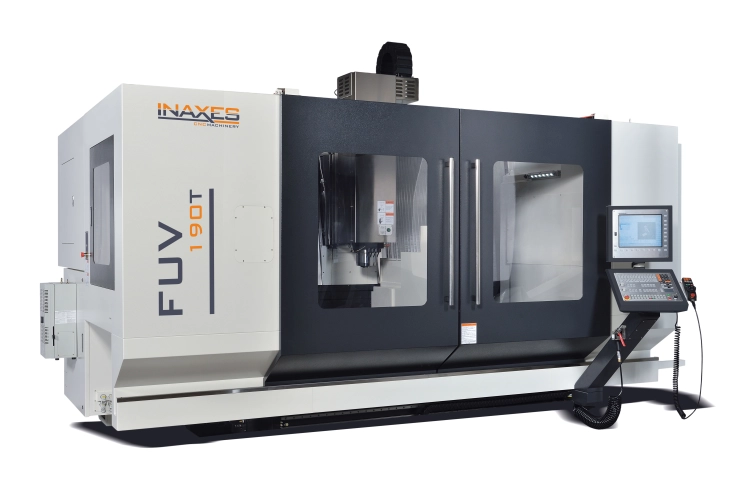

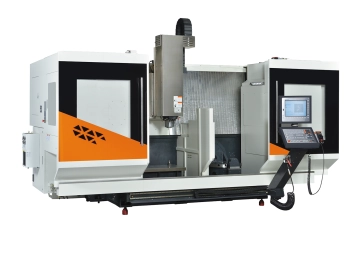

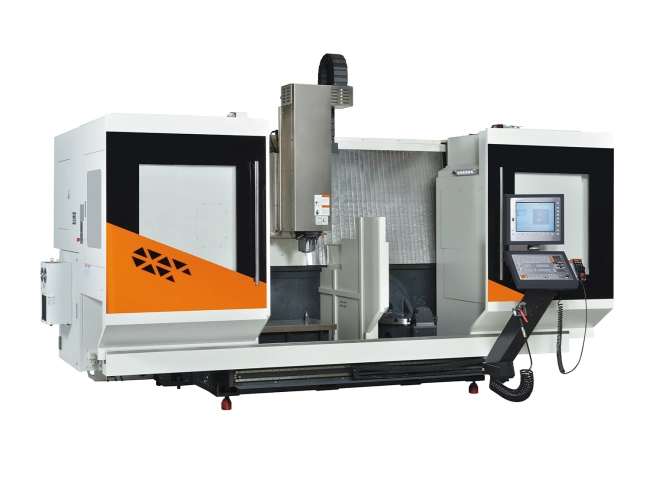

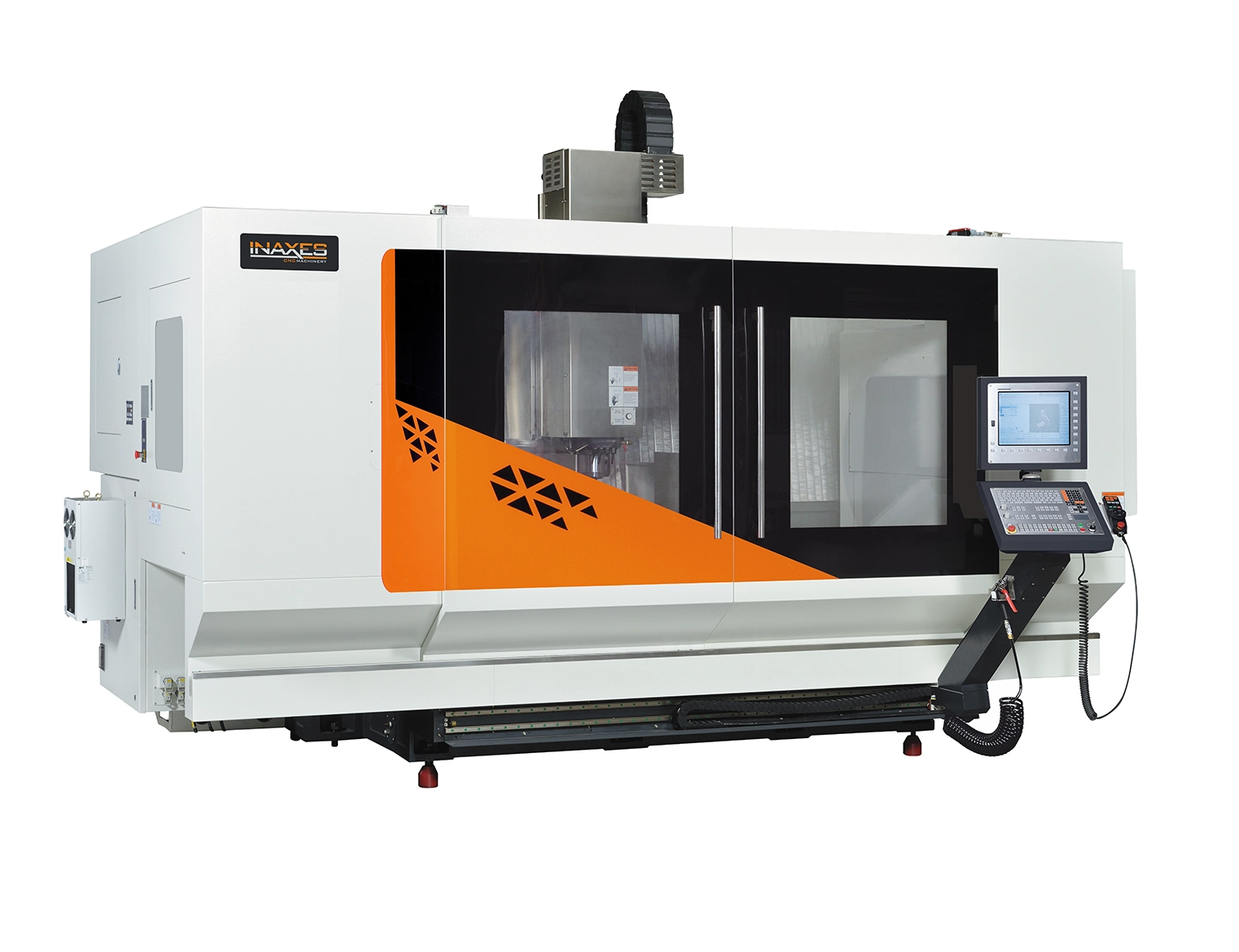

FUV-190T

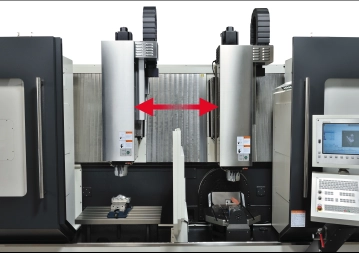

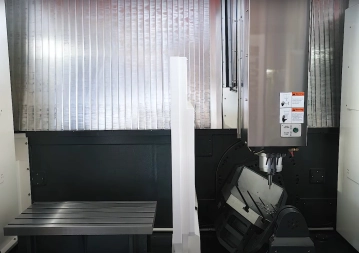

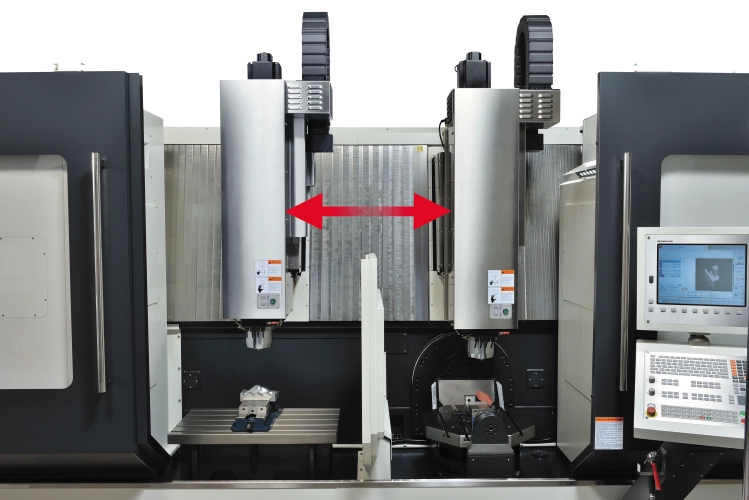

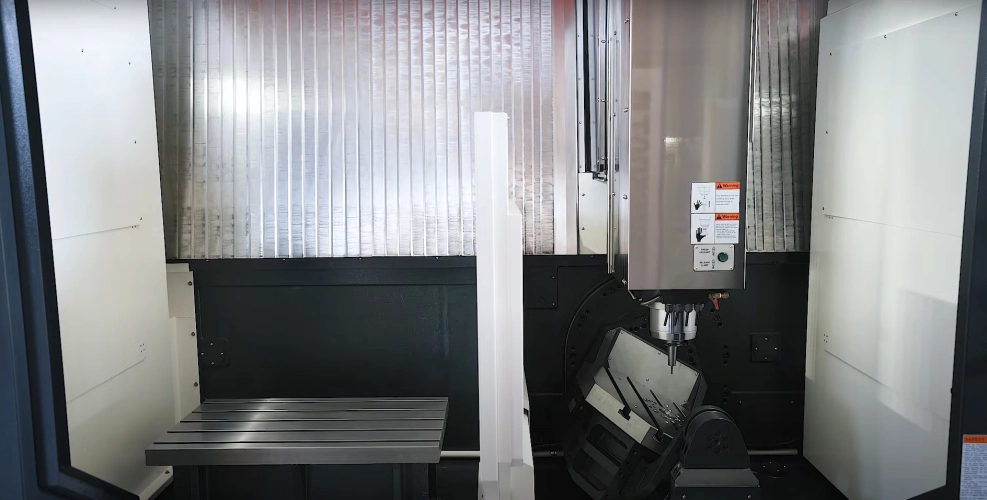

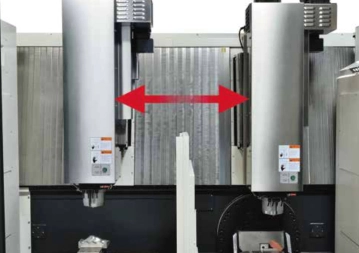

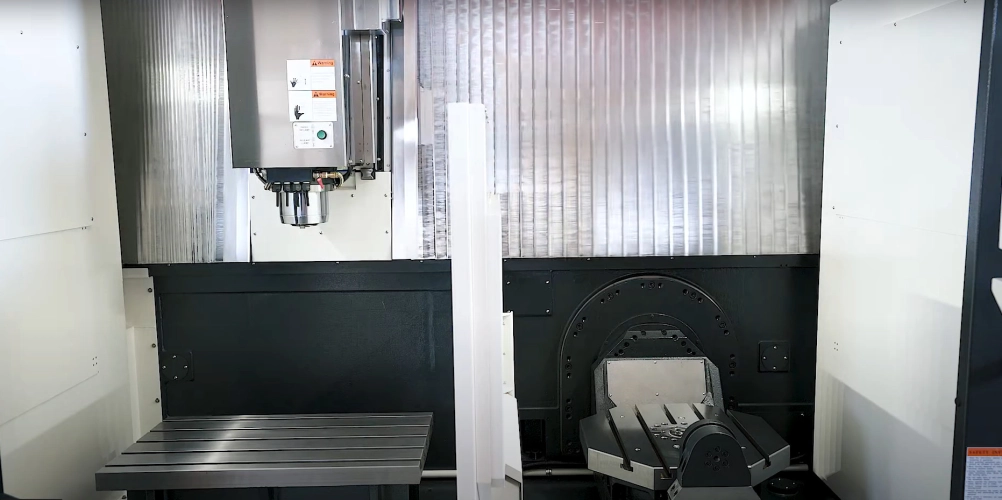

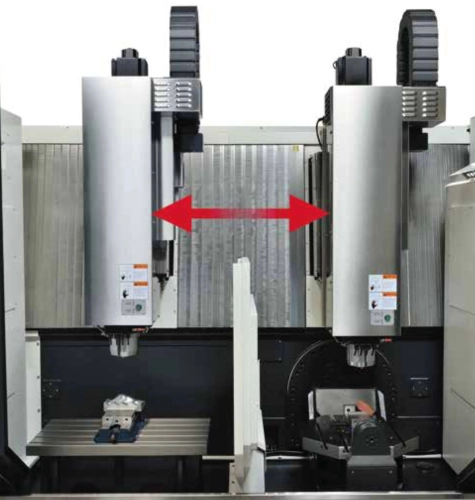

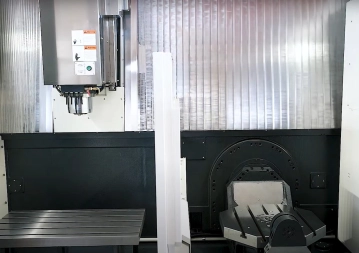

Jedná se o vysoce efektivní obráběcí centrum určené pro plynulé 5-ti osé obrábění určené pro výrobu tvarově složitých dílů při vysoké rychlosti. Flexibilní design, dvojitý pracovní stůl lze použít jako 4+1 nebo 5-ti osý stroj snadno obrobitelný extra dlouhý obrobek s vysokou nosností na pevném stole. Pracovní oblast je možné rozdělit na dvě oddělená pracoviště.
Vřeteno je poháněno přímým pohonem přes bezpečnostní spojku ve standartu s 12.000 ot./min. s možností 15.000 ot./min. pro zvýšení produtivity stroje.
advantages

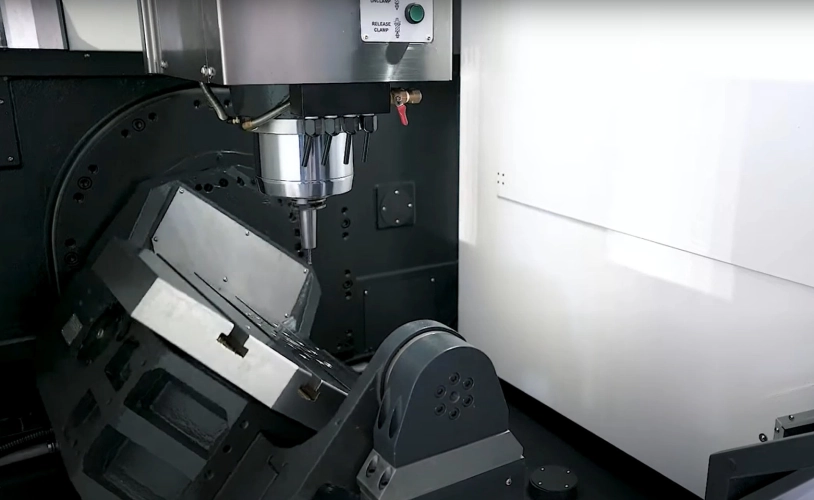

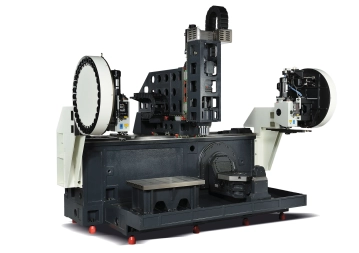

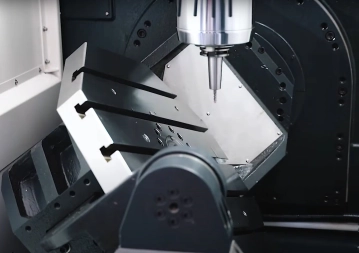

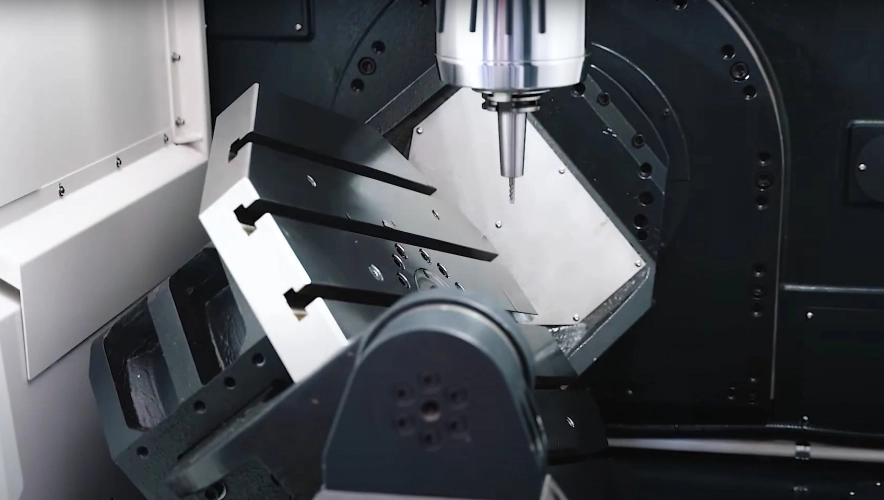

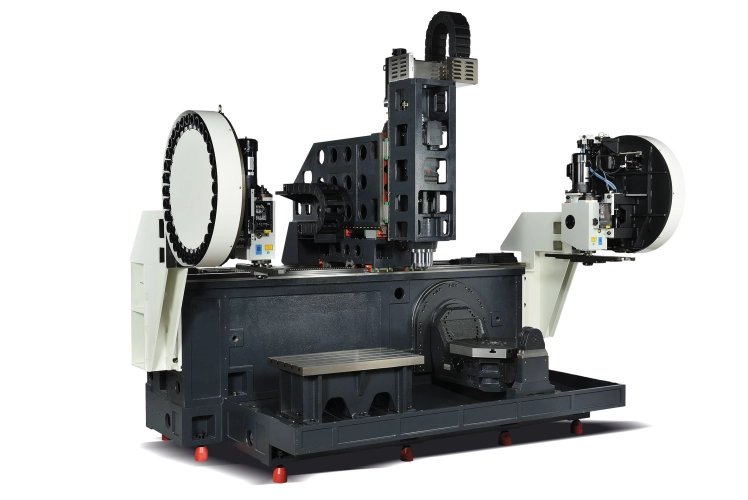

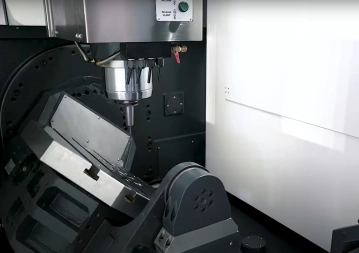

Vysoká tuhost stroje, pevný stůl a řízený rotační / naklápěcí otočný stůl, který je vybaven lineárními snímači zajišťující vysokou přesnost v současném 5-ti osém obrábění a umístění v libovolném úhlu. Jako výsledek dostanete vynikající přesnost při provádění složitých dílců. FUV-190T má robustní litinovou konstrukci a poskytuje vysokou podporu pro otáčení / naklápění otočného stolu (B, C-osa) v kombinaci s pevným stolem a křížovým posuvem vřeteníku v osách X a Y.

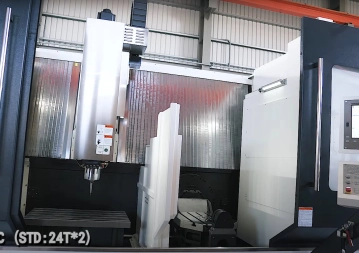

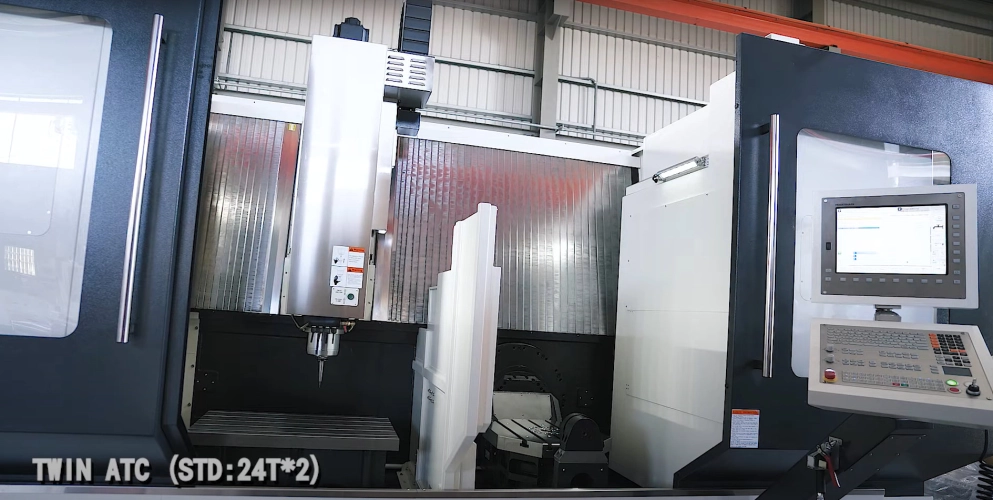

Stroj je vybaven řídícím systémem HEIDENHAIN TNC640, TNC7 nebo SIEMENS ONE pro 5-ti osé kontinuální obrábění a FANUC 0i-MF Plus nebo SIEMENS 828D pro obrábění ve formátu 4+1. Ve standardní výbavě je vřeteno s 15,000 min-1 s olejovým chladičem, kuželem ISO40 a výkonem vřetenového motoru 18/55 kW, zásobník nástrojů se 2x24 pozicemi, rychloposuvy dosahující rychlosti až 30 m/min., chlazením středem vřetene CTS 30 bar a pásový vynašeč třísek.
Hlavní parametry stroje
Rozměr stolu
mm
Ø 650
Max. zatížení stolu
kg
300
Rozměr pevného stolu
mm
900 x 500
Max. zatížení pevného stolu
kg
1 600
Pojezdy X / Y / Z
mm
1 900 / 540 / 460
Rychloposuv v osách X / Y / Z
m/min.
30 / 30 / 30
Vzdálenost čela vřetena od stolu
mm
150 ~ 610
Pojezd v ose B - naklápění
°
-50 ~ +110
Pojezd v ose C - otáčení
°
360
Kužel vřetena
ISO 40
Otáčky vřetena
min-1
12.000 (15.000)
Výkon na vřetenu
kW
18/55
Počet nástrojů v zásobníku
pozic
2x 24 (2x 32; 2x 40)
Hmotnost stroje
kg
18 000
* v závorkách jsou uvedeny opce
