Portálová obráběcí centra s posuvným stolem NEWAY

Tyto portálová obráběcí centra NEWAY jsou rozdělena do několika modelových řad podle typu použití, velikosti obrobků, požadované přesnosti a zatížení stroje. Díky tomu je si vybrat stroj přesně podle svých výrobních potřeb.
Tato koncepce strojů je určena pro těžké hrubování až po vysoce přesná řešení pro formy a univerzální výrobu.

Řada HA je určena pro těžké obrábění a hrubovací operace. Tyto stroje mají velmi robustní konstrukci a vysokou tuhost, díky čemuž jsou vhodné pro obrábění velkých ocelových svařenců, odlitků a dílů s vysokými řeznými silami.

Řada HC představuje univerzální řešení s důrazem na výkon a produktivitu. Je vhodná jak pro hrubování, tak i pro dokončovací operace a nachází uplatnění v běžné strojírenské výrobě i zakázkové produkci.

Řada HP je zaměřena na vysokou přesnost. Tyto stroje jsou navrženy pro výrobu dílů s úzkými tolerancemi a vysokými nároky na kvalitu povrchu, typicky například pro formy, zápustky nebo díly pro automobilový a letecký průmysl.

Řada HZ je optimalizována pro obrábění s velkým zatížením v ose Z. Díky zesílené konstrukci je vhodná pro hluboké frézování, obrábění velkých forem a použití těžkých nebo úhlových frézovacích hlav.

Řada SC má pevně uložený obrobek a pohyblivý sloup. Toto řešení je ideální pro velmi těžké a rozměrné díly, kde je důležité minimalizovat pohyb hmoty a zajistit maximální stabilitu během obrábění.

Řada L je navržena pro obrábění dlouhých a rozměrných dílů. Disponuje prodlouženým pracovním stolem a umožňuje efektivní obrábění nosníků, rámů, kolejnic a dalších podélných konstrukčních prvků.

Řada V představuje cenově dostupné a univerzální řešení. Je vhodná pro vysokorychlostní obrábění díky vestavnému vřetenu. Je určeno pro zákazníky, kteří hledají spolehlivé portálové centrum s optimálním poměrem ceny a výkonu.

Řada U kombinuje tuhost portálového stroje s možností 5osého obrábění, což umožňuje obrábět náročné prostorové tvary rychleji a přesněji než na klasických 3osých portálech.

Zobrazit více

NEWAY

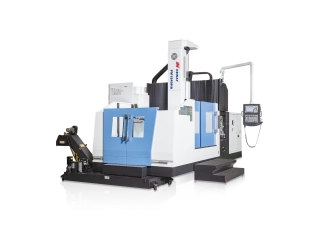

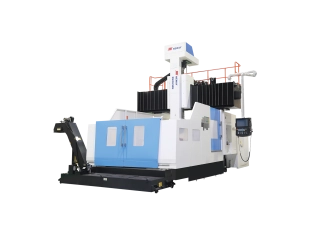

PM1220~30HA

Velikost stolu	1 200 x 2 000 ~ 3 000 mm
Rozjezdy X/Y/Z	2 200 ~ 3 200 / 1 500 / 800 mm
Upínací kužel	BT 50
Hmotnost stroje	19 000 ~ 23 000 kg

Velikost stolu	1 500 x 3 000 mm
Rozjezdy X/Y/Z	3 200 / 1 900 / 800 mm
Upínací kužel	BT 50
Hmotnost stroje	25 000 kg

Velikost stolu	1 800 x 3 000 ~ 4 000 mm
Rozjezdy X/Y/Z	3 200 ~ 4 200 /2 700 /800 mm
Upínací kužel	BT 50
Hmotnost stroje	30 000 ~ 35 000 kg

Velikost stolu	2 000 x 3 000 ~ 8 000 mm
Rozjezdy X/Y/Z	3 200 ~ 8 500/3 200/1 000 mm
Upínací kužel	BT 50
Hmotnost stroje	41 000 ~ 65 000 kg

Velikost stolu	2 500 x 4 000 ~ 8 000 mm
Rozjezdy X/Y/Z	4 200 ~ 8 500/3 700/1 000 mm
Upínací kužel	BT 50
Hmotnost stroje	50 000 ~ 85 000 kg

Velikost stolu	3 000 x 4 000 ~ 10 000 mm
Rozjezdy X/Y/Z	4 200 ~ 10 500/4 200/1 250 mm
Upínací kužel	BT 50
Hmotnost stroje	55 000 ~ 100 000 kg

Velikost stolu	1 300 x 2 100 ~ 3 100 mm
Rozjezdy X/Y/Z	2 200 ~ 3 200 / 1 500 / 800 mm
Upínací kužel	BT 50
Hmotnost stroje	16 500 ~ 18 500 kg

Velikost stolu	1 500 x 2 600 ~ 3 100 mm
Rozjezdy X/Y/Z	2 700 ~ 3 200 / 1 700 / 800 mm
Upínací kužel	BT 50
Hmotnost stroje	18 500 ~ 19 000 kg

Velikost stolu	2 000 x 3 000 ~ 6 000 mm
Rozjezdy X/Y/Z	3 200 ~ 6 200/2 700/1 000 mm
Upínací kužel	BT 50
Hmotnost stroje	34 000 ~ 46 000 kg

Velikost stolu	2 500 x 5 000 ~ 8 000 mm
Rozjezdy X/Y/Z	5 200 ~ 8 500/3 200/1 000 mm
Upínací kužel	BT 50
Hmotnost stroje	50 000 ~ 65 000 kg

Velikost stolu	3 000 x 5 000 ~ 8 000 mm
Rozjezdy X/Y/Z	5 200 ~ 8 500/4 200/1 250 mm
Upínací kužel	BT 50
Hmotnost stroje	55 000 ~ 68 000 kg

Velikost stolu	3 000 x 4 000 ~ 12 000 mm
Rozjezdy X/Y/Z	4 200 ~ 12 500/4 200/1 250 mm
Upínací kužel	BT 50
Hmotnost stroje	57 000 ~ 112 000 kg

Velikost stolu	3 500 x 6 000 ~ 12 000 mm
Rozjezdy X/Y/Z	6 200 ~ 12 500/4 600/1 250 mm
Upínací kužel	BT 50
Hmotnost stroje	75 000 ~ 116 000 kg

Velikost stolu	2 500 x 6 000 ~ 8 000 mm
Rozjezdy X/Y/Z	6 200 ~ 8 500/3 700/1 250 mm
Upínací kužel	BT 50
Hmotnost stroje	68 000 ~ 88 000 kg

Velikost stolu	1 300 x 900 mm
Rozjezdy X/Y/Z	800 / 1 300 / 700 mm
Upínací kužel	BT 40
Hmotnost stroje	12 000 kg

Velikost stolu	1 500 x 2 600 mm
Rozjezdy X/Y/Z	2 700 / 1 700 / 700 mm
Upínací kužel	BT 40
Hmotnost stroje	18 000 kg

Velikost stolu	3 000 x 4 000 ~ 8 000 mm
Rozjezdy X/Y/Z	4 200 ~ 8 500 / 4 200 / 1 250 mm
Upínací kužel	BT 50
Hmotnost stroje	55 000 ~ 90 000 kg

Velikost stolu	1 800 x 3 000 mm
Rozjezdy X/Y/Z	3 200 / 2 700 / 1 000 mm
Upínací kužel	HSK-A63
Hmotnost stroje	31 000 kg

Velikost stolu	2 500 x 6 000 mm
Rozjezdy X/Y/Z	6 500 / 3 700 / 1 000 mm
Upínací kužel	HSK-A63
Hmotnost stroje	65 000 kg

Velikost stolu	3 000 x 6 000 mm
Rozjezdy X/Y/Z	6 500 / 4 200 / 1 000 mm
Upínací kužel	HSK-A63
Hmotnost stroje	72 000 kg
