PM1830~40HA

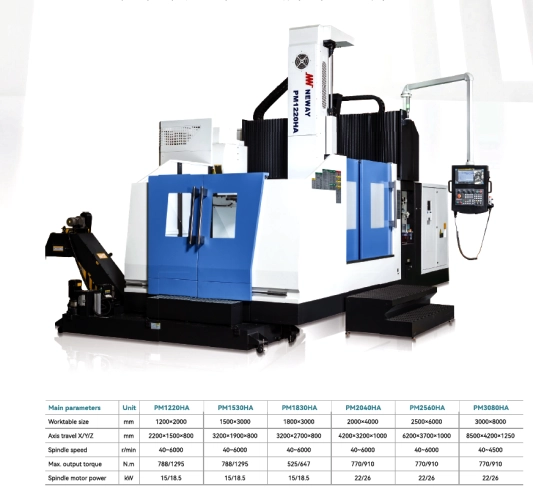

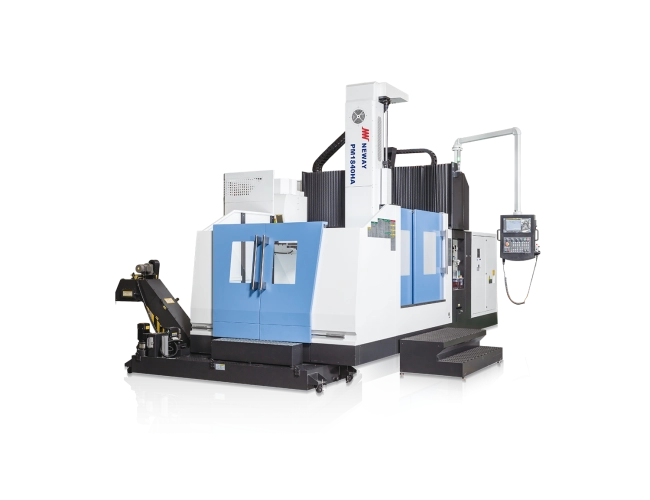

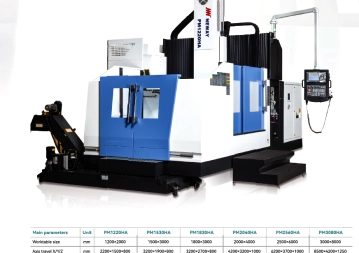

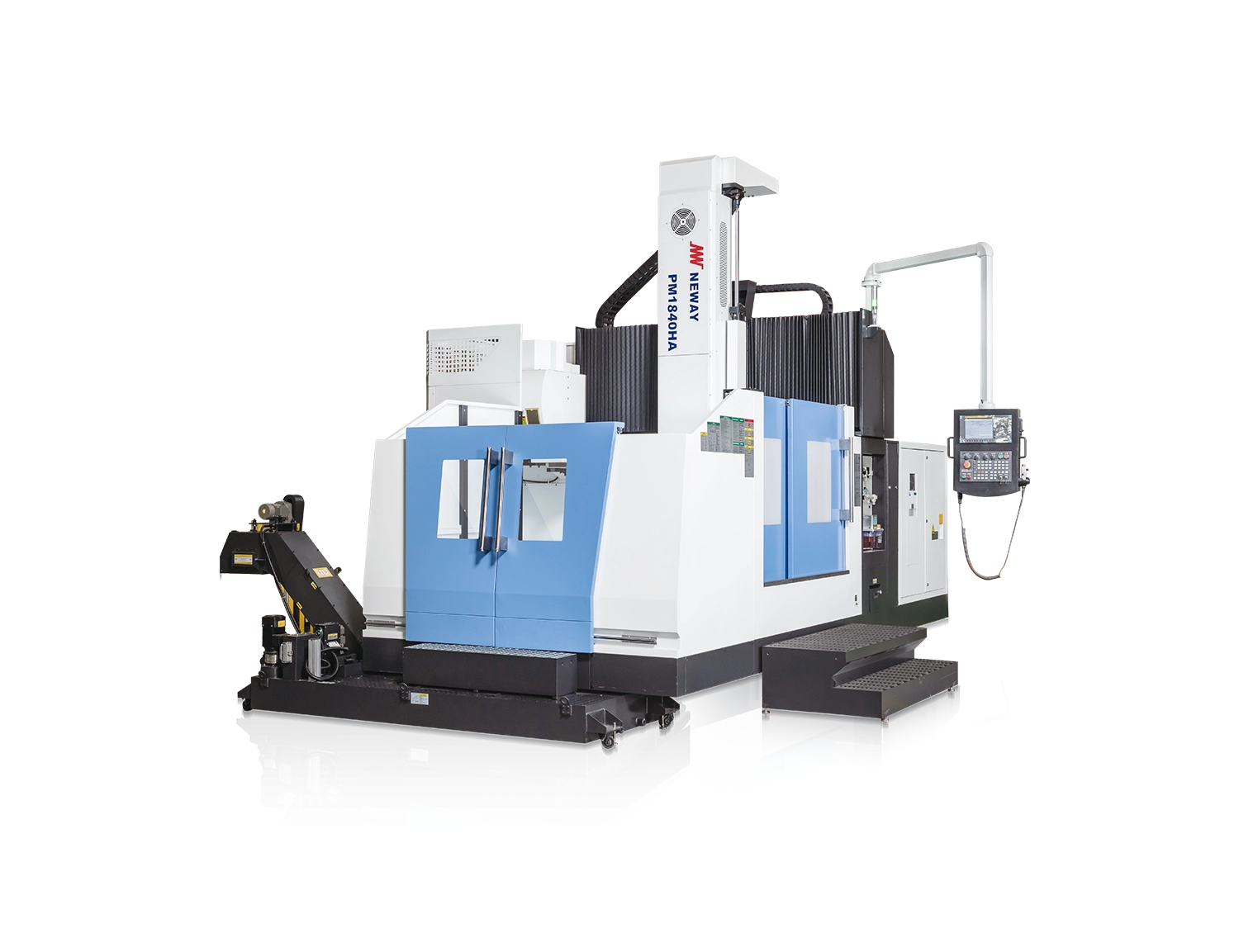

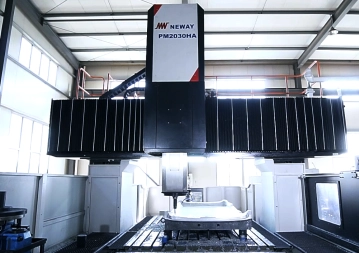

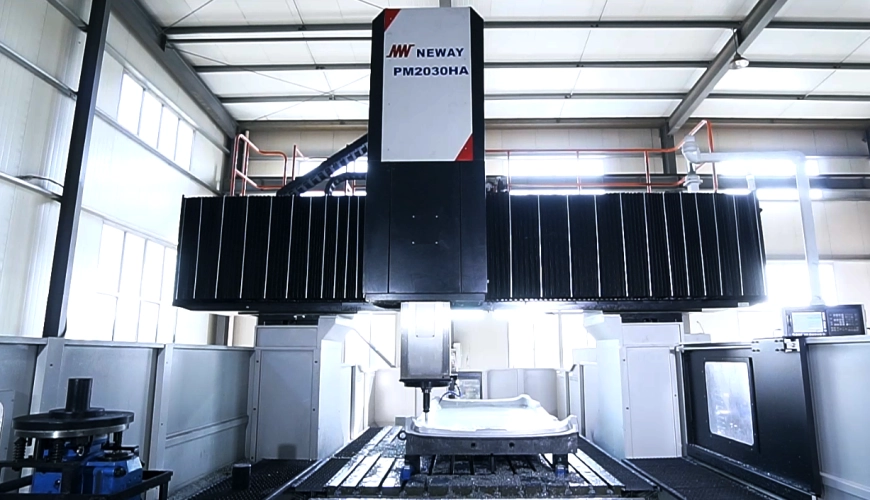

Řada HA představuje univerzální provedení dvousloupových obráběcích center NEWAY, určené pro přesné a efektivní obrábění středně velkých až velkých obrobků. Stroje této řady se vyznačují robustní portálovou konstrukcí s vysokou tuhostí, která zajišťuje stabilní obrábění při hrubovacích i dokončovacích operacích.
Řada HA je nabízena v několika velikostech, které pokrývají široké spektrum aplikací. Typické rozsahy pojezdů se pohybují přibližně:

- osa X: od cca 2 000 do 10 500 mm
- osa Y: od cca 1 500 do 4 600 mm
- osa Z: od cca 800 do 1 250 mm

Díky tomuto rozsahu je řada HA vhodná pro obrábění rámových dílů, desek, forem, přípravků a konstrukčních součástí. Konstrukce stroje je navržena s důrazem na vyvážený poměr výkonu, přesnosti a investičních nákladů, což z ní činí ideální řešení pro běžné strojírenské provozy.

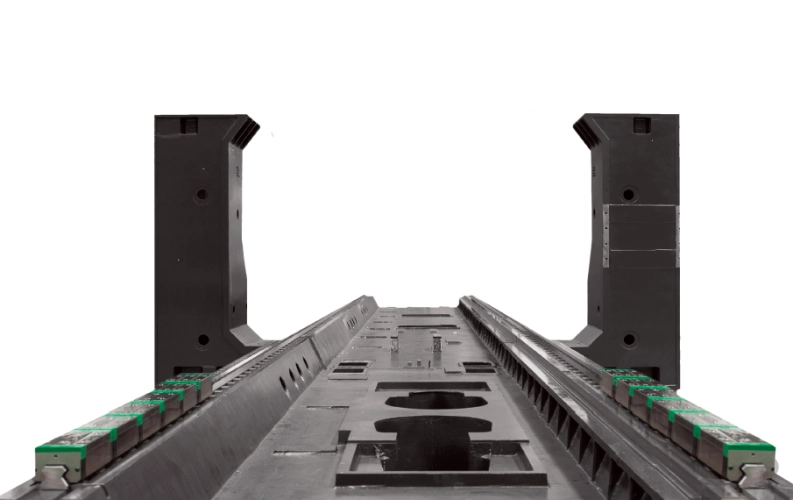

Řada HA – využívá valivé lineární vedení (Linear Guideway) ve všech lineárních osách. Díky tomuto typu vedení je řada HA vhodná zejména pro univerzální obrábění, kde se kombinuje hrubování i dokončování a kde je kladen důraz na rychlost, přesnost a efektivitu výroby.
Řídící systémy FANUC nebo SIEMENS jsou nejvíce používané pro tyto stroje.

Nezávazně poptat

advantages

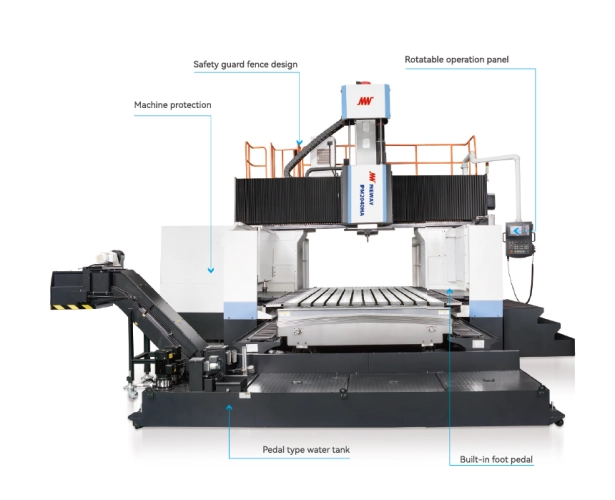

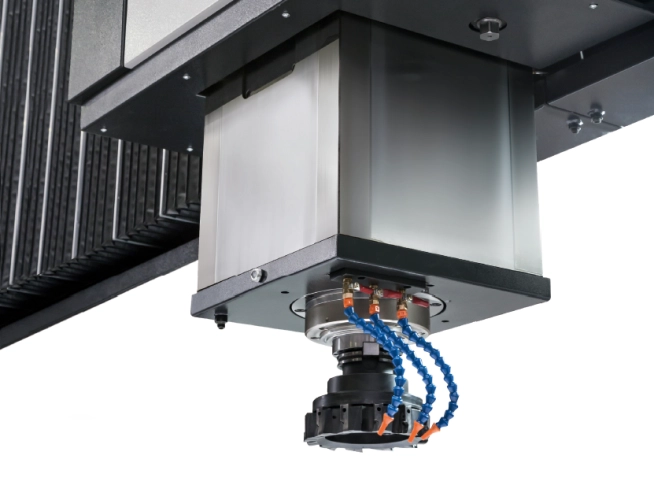

Řada HA je postavena na klasické portálové (double column) konstrukci, kde jsou dva masivní sloupy pevně spojeny příčníkem. Toto řešení zajišťuje vysokou tuhost a stabilitu stroje při obrábění středně velkých a velkých obrobků a zároveň velmi dobrou geometrickou přesnost v celém pracovním prostoru. Nosné části stroje jsou vyrobeny z kvalitní litiny, optimalizované pomocí FEM analýz, což minimalizuje vibrace a tepelné deformace. Řada HA využívá vřeteno s mechanickou 2-stupňovou převodovkou značky ZF, která poskytuje konstantní krouticí moment při nízkých otáčkách, konstantní výkon při vyšších otáčkách a stabilní a efektivní obrábění i při těžkých řezech.

Použití převodovky při pohonu vřetene má velké výhody jako jsou například větší síla při nízkých otáčkách, což je ideální pro těžké frézování velkých dílů, dále lepší řízení výkonu a točivého momentu během řezu a robustní konstrukce vhodná pro průmyslové aplikace. Tento typ pohonu bývá často preferován u těžkých portálových center, kde je klíčový výkon a spolehlivost více než dosažení extrémně vysokých otáček. To je typické i pro stroje řady HA.
