Portálová obráběcí centra s horním a dolním gantry NEWAY

Portálová obráběcí centra NEWAY s horním nebo dolním gantry jsou určena pro přesné a výkonné obrábění velkých a těžkých obrobků. Robustní portálová konstrukce zajišťuje vysokou tuhost, stabilitu a dlouhodobou přesnost i při náročných obráběcích operacích.

Horní gantry je vhodné pro univerzální obrábění malých až středně velkých dílů, kde je klíčová přesnost, produktivita a kompaktní uspořádání stroje.
Dolní gantry je určeno pro extrémně rozměrné a těžké obrobky, které jsou umístěny přímo na loži nebo podlaze, a poskytuje maximální stabilitu při těžkém obrábění.

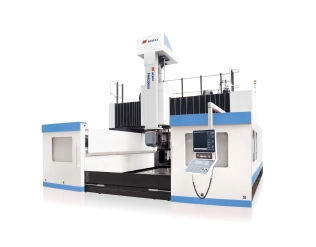

Verze s horním gantry se 3 osami označené typem PMB-V jsou vhodné pro klasické frézování, vrtání a dokončovací operace, zatímco 5osé provedení s horním gantry označené typem PMB-U umožňuje obrábění složitých prostorových tvarů v jednom upnutí. Tyto stroje nabízejí vysokou flexibilitu, produktivitu a spolehlivost pro široké spektrum průmyslových aplikací.

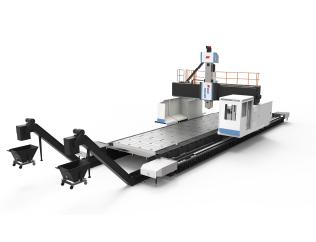

Verze se spodním gantry se 3 osami označené typem PM-MHZ/MSC jsou navržena pro obrábění extrémně velkých a těžkých obrobků, u kterých je klíčová maximální stabilita a nosnost. U tohoto provedení je obrobek umístěn přímo na podlahové lože nebo kolejnice, zatímco portál se pohybuje nad ním.

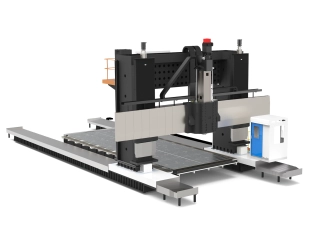

Další verzí je provedení se spodním gantry a smykadlem osy W označené PMW-MSC. Toto provedení portálového obráběcího centra je určené pro obrábění velmi velkých a těžkých obrobků s vysokými nároky na stabilitu a flexibilitu. Obrobek je uložen přímo na podlahovém loži, zatímco portál se pohybuje nad ním, což zajišťuje maximální tuhost a bezpečné obrábění.
Použití smykadla v ose W umožňuje velký vertikální dosah nástroje a stabilní obrábění i v hlubokých kapsách nebo na těžko přístupných místech obrobku. Toto řešení je ideální pro použití těžkých frézovacích hlav a nástrojů, a to bez ztráty přesnosti.

Zobrazit více

Filtr strojů

Účel použití	0Řada PMB-V	0Řada PMB-U	0Řada PM-MHZ	0Řada PM-MSC	0Řada PMW-MSC

NEWAY

PMB2030~40V

Velikost stolu	2 000 x 3 000 ~ 4 000 mm
Rozjezdy X/Y/Z	3 000 ~ 4 000/2 300/1 000 mm
Upínací kužel	HSK-A100
Hmotnost stroje	55 000 ~ 60 000 kg

Detail stroje

NEWAY

PMB3060~80V

Velikost stolu	3 000 x 6 000 ~ 8 000 mm
Rozjezdy X/Y/Z	6 000 ~ 8 000/3 300/1 000 mm
Upínací kužel	HSK-A100
Hmotnost stroje	88 000 ~ 100 000 kg

Detail stroje

NEWAY

PMB2030~60U

Velikost stolu	2 000 x 3 000 ~ 6 000 mm
Rozjezdy X/Y/Z	3 000 ~ 6 000/2 300/1 000 mm
Upínací kužel	HSK-A63
Hmotnost stroje	55 000 ~ 70 000 kg

Detail stroje

NEWAY

PMB2540~60U

Velikost stolu	2 500 x 4 000 ~ 6 000 mm
Rozjezdy X/Y/Z	4 000 ~ 6 000/2 800/1000 mm
Upínací kužel	HSK-A63
Hmotnost stroje	70 000 ~ 90 000 kg

Detail stroje

NEWAY

PMB3060~80U

Velikost stolu	3 000 x 6 000 ~ 8 000 mm
Rozjezdy X/Y/Z	6 000 ~ 8 000/3 300/1 000 mm
Upínací kužel	HSK-A63
Hmotnost stroje	100 000 ~ 110 000 kg

Detail stroje

NEWAY

PMB4060~80U

Velikost stolu	4 000 x 6 000 ~ 8 000 mm
Rozjezdy X/Y/Z	6 000 ~ 8 000/4 300/1 000 mm
Upínací kužel	HSK-A63
Hmotnost stroje	110 000 ~ 125 000 kg

Detail stroje

NEWAY

PMW40100~180MSC

Velikost stolu	4 000 x 10 000 ~ 18 000 mm
Rozjezdy X/Y/Z	10,5 ~ 18,5 / 6,2 / 1,5 m
Upínací kužel	BT50 / BT60
Hmotnost stroje	165 000 ~ 245 000 kg

Detail stroje

NEWAY

PM30100~180MHZ/MSC

Velikost stolu	3 000 x 10 000 ~ 18 000 mm
Rozjezdy X/Y/Z	10,5 ~ 18,5 / 4,6 / 1,25 ~ 1,5 m
Upínací kužel	BT50
Hmotnost stroje	95 000 ~ 135 000 kg

Detail stroje

NEWAY

PM35100~180MHZ/MSC

Velikost stolu	3 500 x 10 000 ~ 18 000 mm
Rozjezdy X/Y/Z	10,5 ~ 18,5 / 4,6 / 1,25 ~ 1,5 m
Upínací kužel	BT50
Hmotnost stroje	100 000 ~ 140 000 kg

Detail stroje

NEWAY

PM40100~180MSC

Velikost stolu	4 000 x 10 000 ~ 18 000 mm
Rozjezdy X/Y/Z	10,5 ~ 18,5 / 5,2 / 1,5 m
Upínací kužel	BT50
Hmotnost stroje	110 000 ~ 160 000 kg

Detail stroje

NEWAY

PM50100~180MSC

Velikost stolu	5 000 x 10 000 ~ 18 000 mm
Rozjezdy X/Y/Z	10,5 ~ 18,5 / 6,8 / 1,5 m
Upínací kužel	BT50
Hmotnost stroje	125 000 ~ 165 000 kg

Detail stroje
