PMB2540~60U

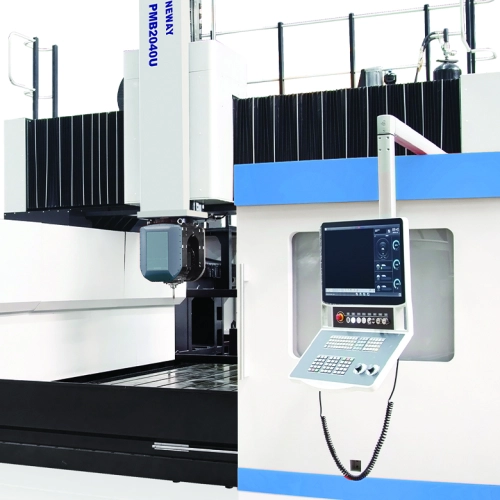

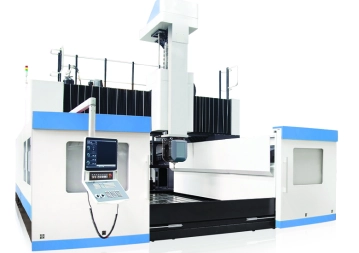

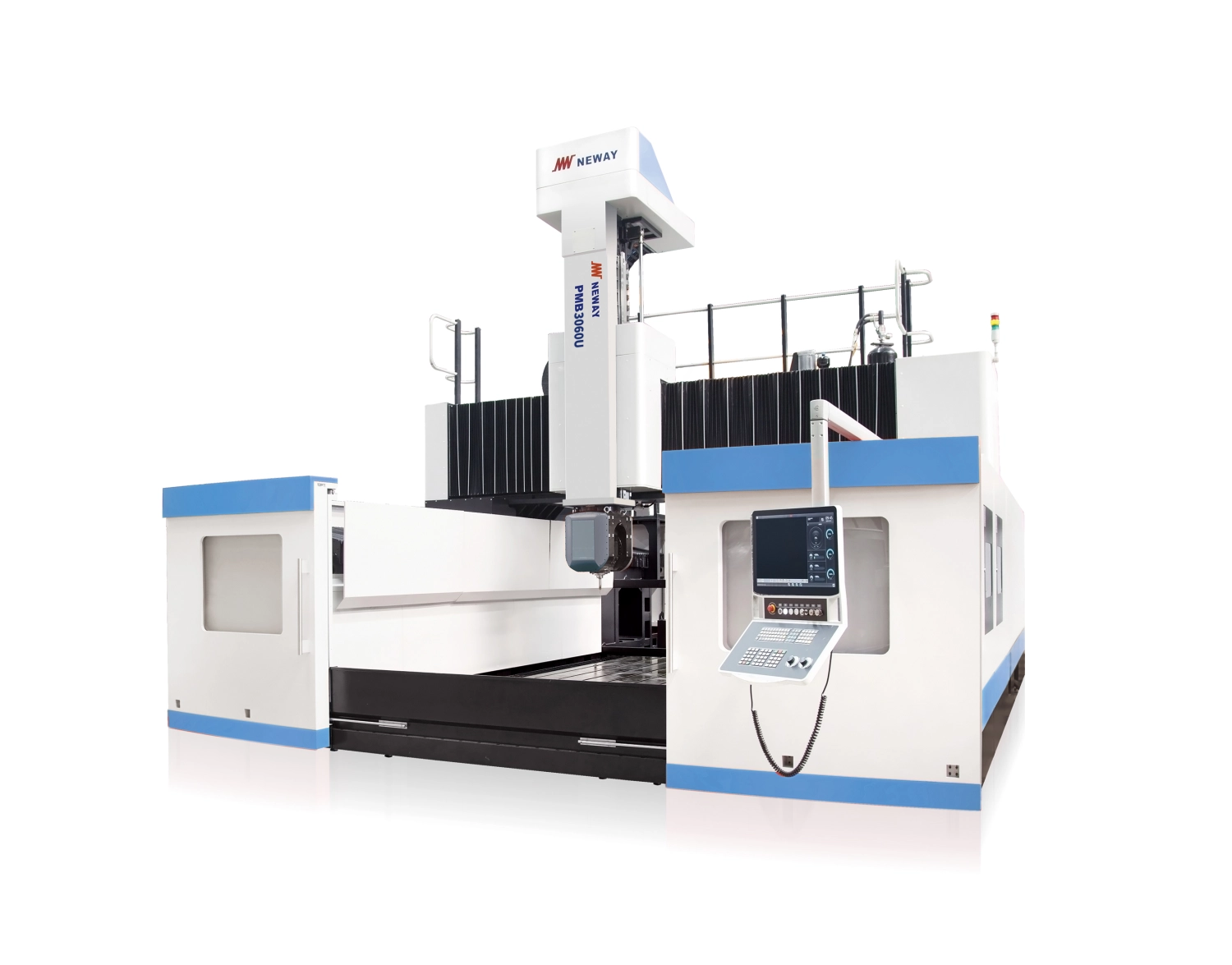

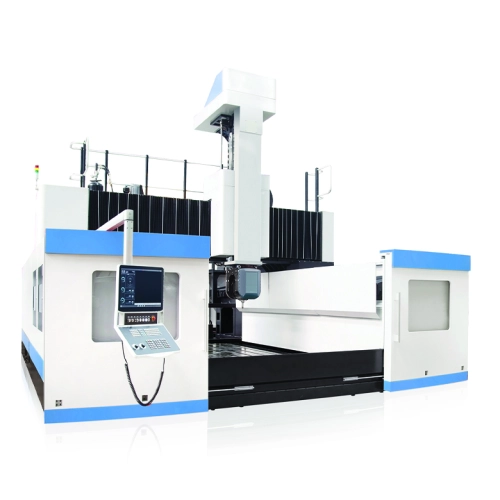

PMB-U představuje vysoce výkonná 5ti-osá portálová obráběcí centra typu s horním gantry, určená pro přesné a komplexní obrábění velkorozměrových dílců v jednom upnutí. Konstrukce je řešena jako pevný pracovní stůl s pohyblivým portálem, přičemž příčník umožňuje optimalizované rozložení zatížení a vysokou strukturální stabilitu v celém pracovním prostoru.
Řada PMB-U je nabízena v několika velikostech, které pokrývají široké spektrum aplikací. Typické rozsahy pojezdů se pohybují přibližně:

- osa X: od cca 3 000 do 8 000 mm
- osa Y: od cca 2 300 do 4 300 mm
- osa Z: od cca 1 000 do 1 500 mm

Díky tomuto rozsahu je tato modelová řada je vhodná zejména pro obrábění velkých svařenců, rámových konstrukcí, ocelových a litinových dílů v těžkém strojírenství a energetice. Umožňuje silové hrubování i přesné dokončování v jednom upnutí a je navržena pro spolehlivý provoz při vysokém zatížení.

Řada PMB-U – využívá těžké válečkové lineární vedení s vysokou nosností a přesností, případně kluzné vedení v ose Z pro maximální stabilitu při silovém obrábění. Díky tomuto typu vedení je tato řada vhodná zejména pro univerzální obrábění, kde se kombinuje hrubování i dokončování a kde je kladen důraz na rychlost, přesnost a efektivitu výroby.

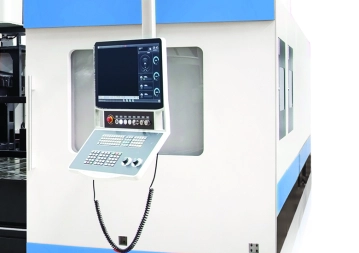

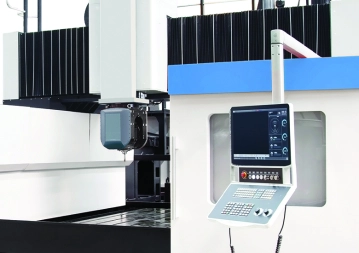

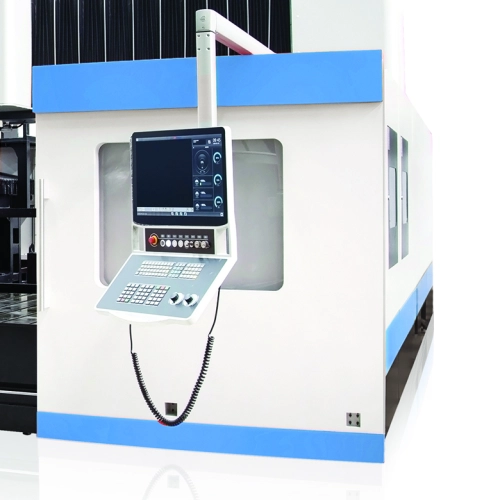

Řídící systémy HEIDENHAIN nebo SIEMENS jsou nejvíce používané pro tyto stroje .

Nezávazně poptat

advantages

Portálová konstrukce se dvěma sloupy a masivním příčníkem je vyrobena z vysoce kvalitní litiny a optimalizována pomocí metody konečných prvků (FEA). Integrovaná konstrukce sloupů a příčníku s optimalizovaným systémem výztužných žeber zajišťuje vysokou tuhost, rovnoměrné rozložení napětí a minimální deformace při vysokém zatížení.

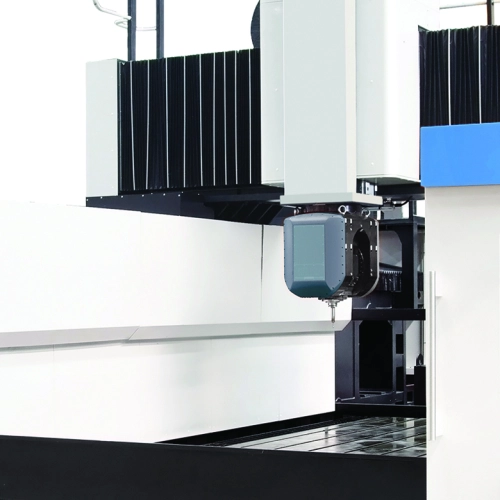

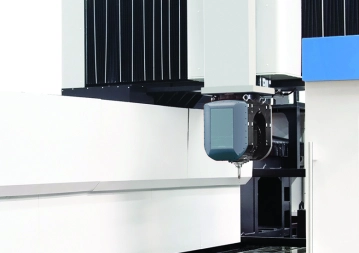

Osy X a Y jsou vybaveny vysoce zatížitelným válečkovým lineárním vedením, které zajišťuje nízké tření, vysokou nosnost a přesný, stabilní pohyb i při vysokých rychlostech. Osa Z je dle konfigurace osazena robustním vedením optimalizovaným pro přenos vysokých řezných sil a stabilitu při těžkém obrábění.

Stroj je určen pro 5osé obrábění a je ideální pro aplikace v oblasti těžkého strojírenství, energetiky, výroby forem, velkých rámových konstrukcí a obrábění rozměrných ocelových či litinových dílců.
