PM3040~120HZ

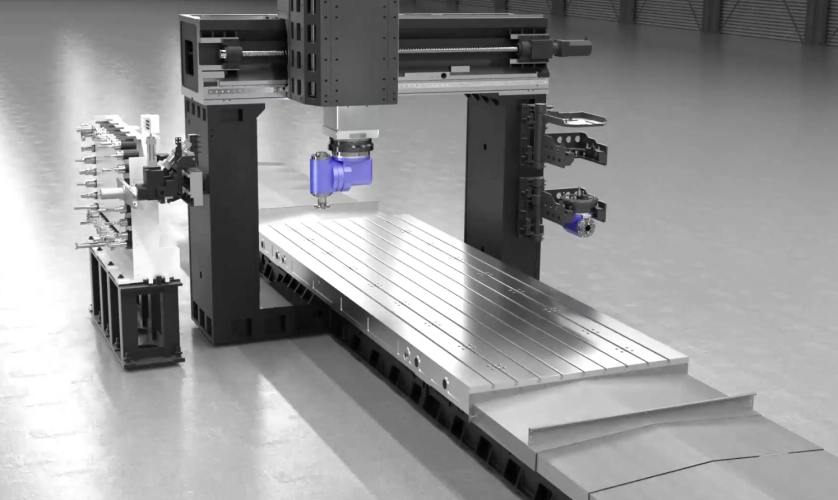

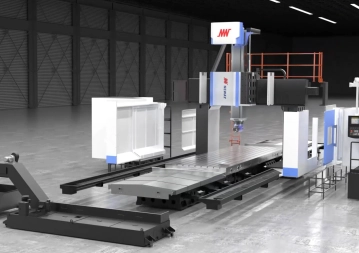

Řada HZ představuje těžká dvousloupová obráběcí centra NEWAY, navržená pro maximální stabilitu a přesnost při obrábění velmi velkých a těžkých obrobků. Konstrukce této řady klade důraz na vysokou tuhost, tlumení vibrací a dlouhodobou geometrickou přesnost, což ji předurčuje pro náročné průmyslové aplikace.
Řada HZ je nabízena v několika velikostech, které pokrývají široké spektrum aplikací. Typické rozsahy pojezdů se pohybují přibližně:
- osa X: od cca 3 200 do 12 500 mm
- osa Y: od cca 3 200 do 4 600 mm
- osa Z: od cca 1 000 do 1 500 mm
Řada HZ je ideální pro firmy, které obrábějí velmi velké, těžké a robustní dílce s vysokými řeznými silami – tam, kde jsou klíčové tuhost, stabilita a spolehlivý výkon i při náročném zatížení.
Řada HZ využívá kluzné vedení (box way) ve všech hlavních osách. Díky tomuto typu vedení je řada HZ ideální pro těžké hrubovací operace, obrábění velkých odlitků, svařenců a masivních konstrukčních dílů, kde je důležitější stabilita než vysoká dynamika posuvů.
Řídící systémy FANUC nebo SIEMENS jsou nejvíce používané pro tyto stroje.
advantages

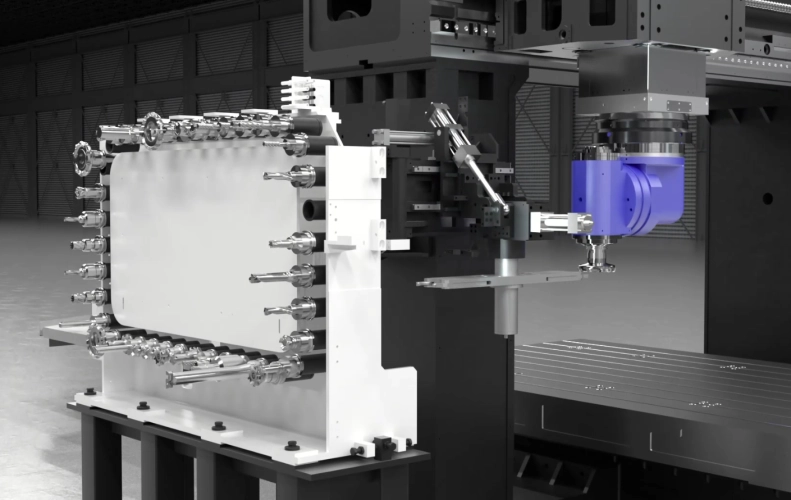

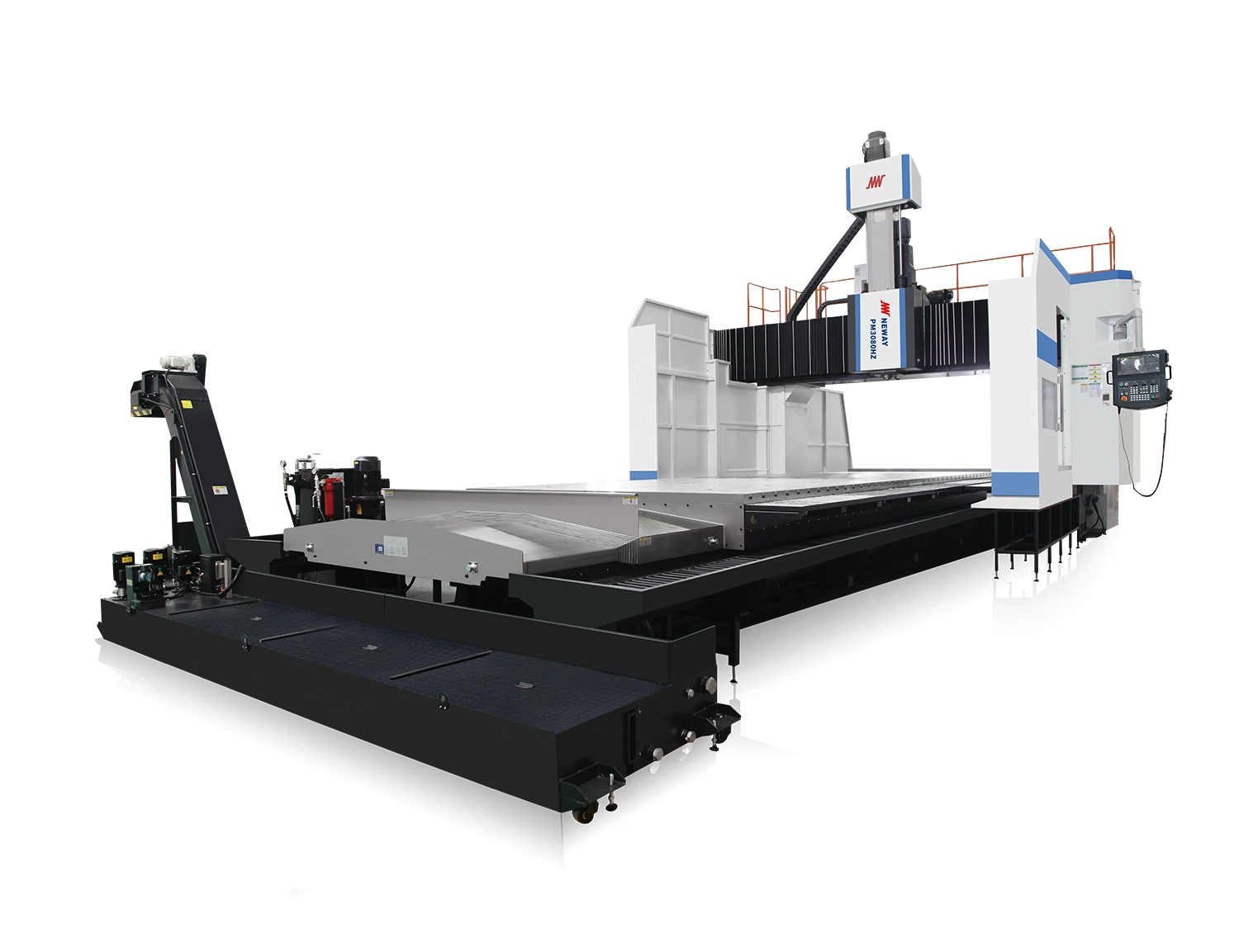

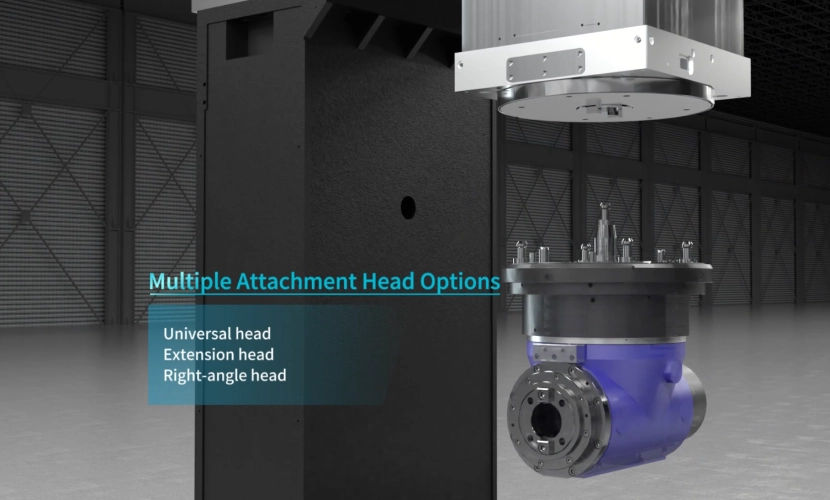

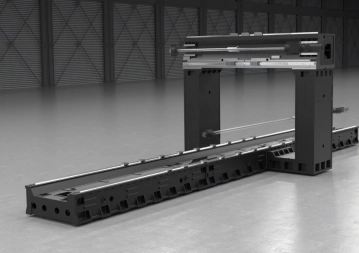

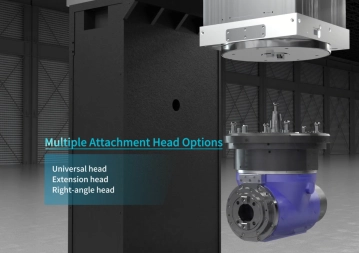

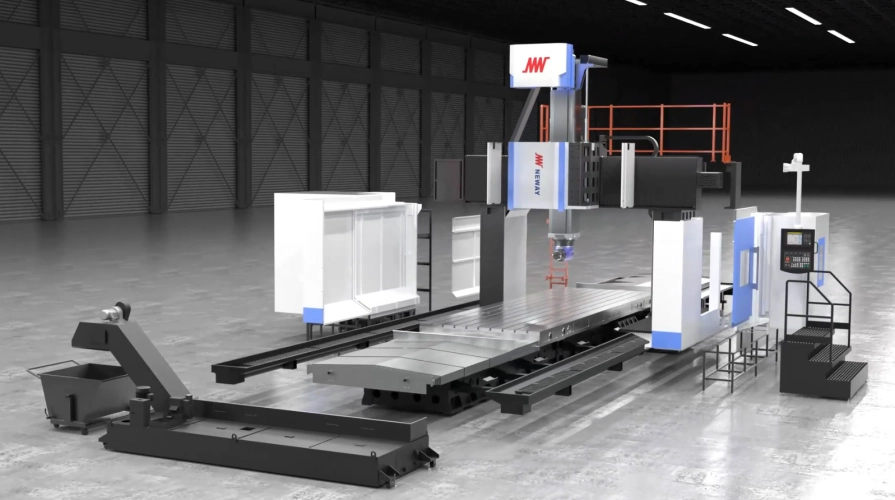

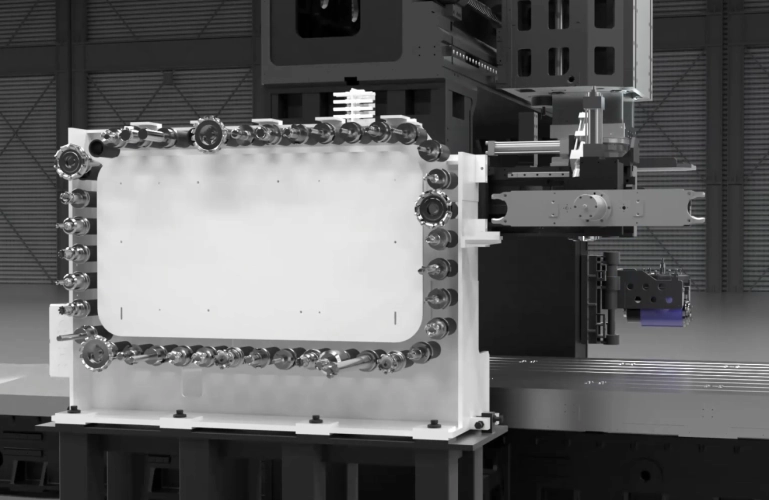

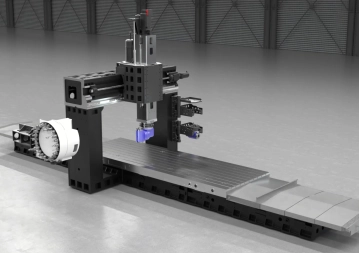

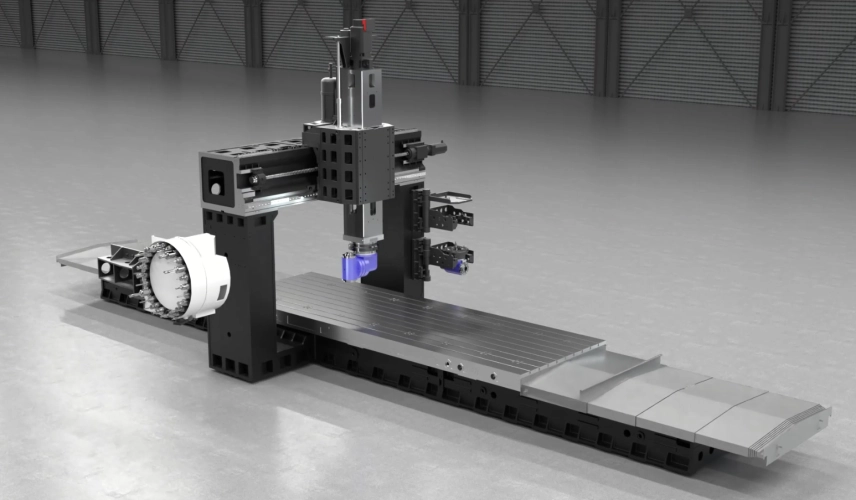

Řada HZ je koncipována jako těžké dvousloupové (double column) obráběcí centrum určené pro extrémně náročné obrábění velkých a těžkých obrobků. Konstrukce stroje je založena na masivním portálovém rámu s robustními sloupy a zesíleným příčníkem, který zajišťuje maximální tuhost a stabilitu i při velmi vysokých řezných silách.
Řada HZ je standardně vybavena výkonným vertikálním vřetenem s mechanickou převodovkou, navrženým pro maximální krouticí moment při nízkých otáčkách. Toto řešení je ideální pro těžké frézování, hluboké řezy a obrábění masivních dílců.

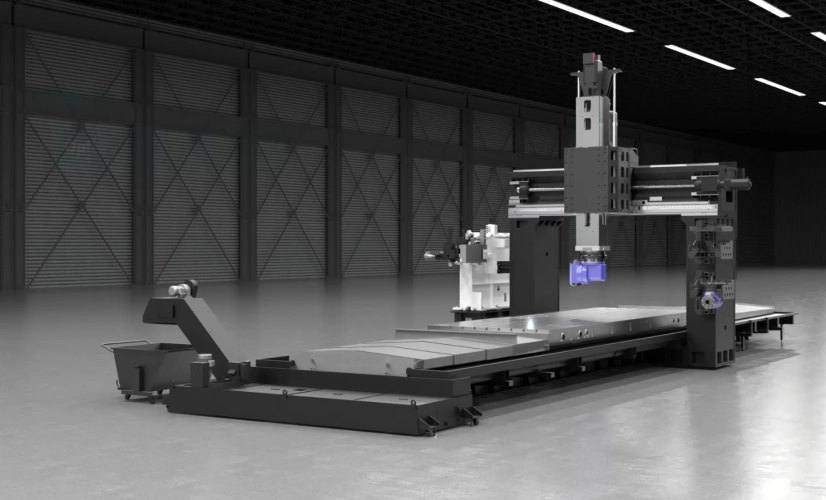

Řada HZ kombinuje masivní portálovou konstrukci s kluzným vedením a výkonným vřetenem s převodovkou BT50 pro extrémně stabilní těžké obrábění.
Hlavní parametry stroje
Rozměr stolu
mm
3 000 x 4 000 ~ 12 000
Maximální zatížení stolu
kg
25 000 ~ 45 000
Pojezd v ose X
mm
4 200 ~ 12 500
Pojezdy v osách Y / Z
mm
4 200 / 1 250 (1 500)
Rychloposuv v osách X / Y / Z
m/min.
12 / 12 / 10
Vzdálenost čela vřetena od stolu
mm
250 ~ 1 500 (1 800)
Vzdálenost mezi sloupy
mm
3 800 (4 200)
Kužel vřetena
BT 50 (ISO 50)
Otáčky vřetena
min-1
3.500
Pohon vřetena
převodovka
Výkon na vřetenu
kW
22/26
Počet nástrojů v zásobníku
pozic
24 (32; 40; 60)
Max. rozměr nástroje, Ø x L
mm
110 x 350
Hmotnost stroje
kg
57 000 ~ 112 000
* v závorkách jsou uvedeny opce
