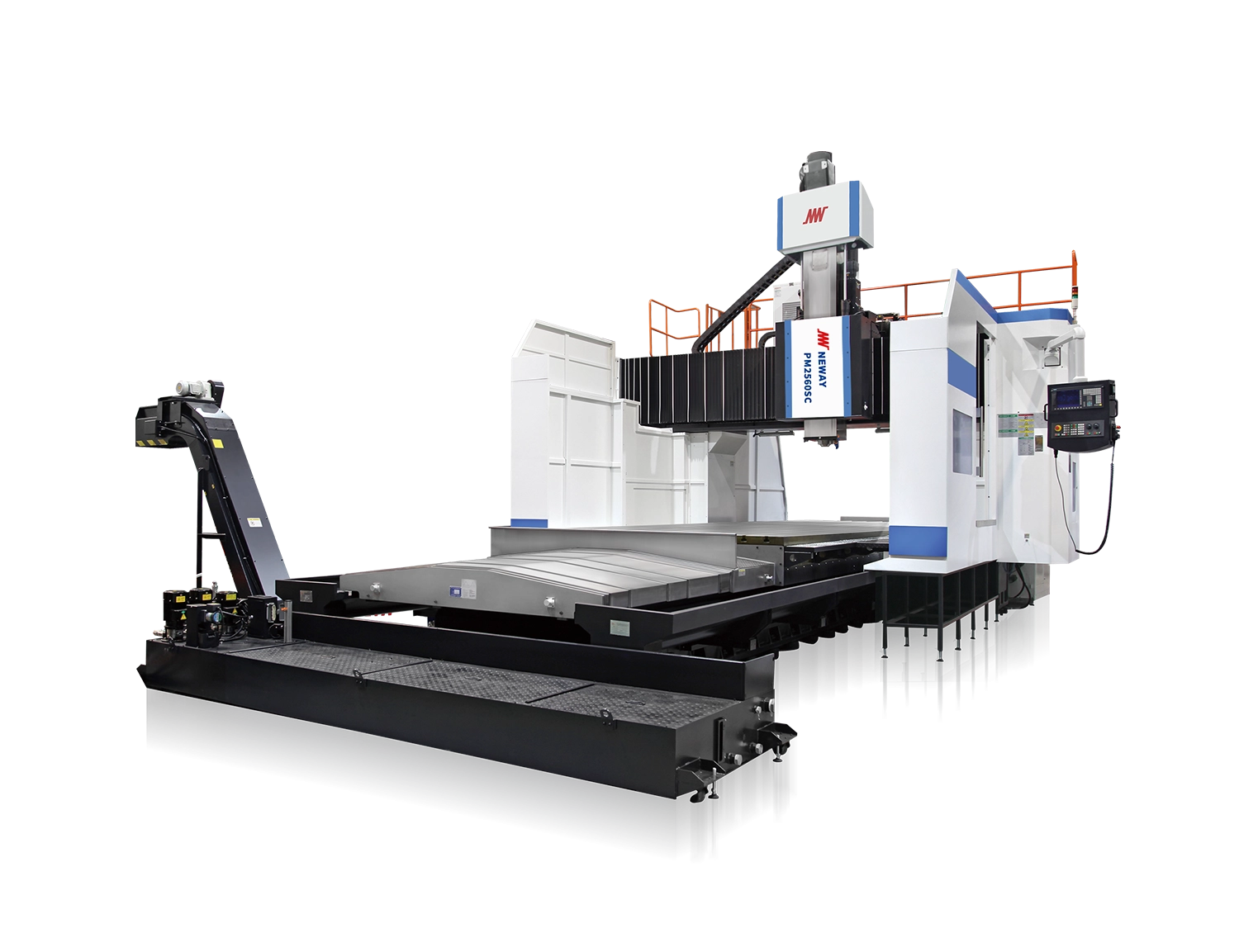

PM2030~60SC
Řada SC představuje kompaktní dvousloupová obráběcí centra NEWAY, navržená pro přesné a efektivní obrábění menších až středně velkých obrobků. Konstrukce této řady klade důraz na přesnost, stabilitu a prostorovou úspornost, což ji činí ideální volbou pro provozy s omezeným výrobním prostorem.
Řada SC je nabízena v několika velikostech, které pokrývají široké spektrum aplikací. Typické rozsahy pojezdů se pohybují přibližně:
- osa X: od cca 3 200 do 12 500 mm
- osa Y: od cca 3 200 do 4 600 mm
- osa Z: od cca 1 250 do 1 500 mm
Řada SC je určena pro zákazníky, kteří hledají přesné dvojsloupové obráběcí centrum v kompaktním provedení, vhodné zejména pro výrobu menších forem, desek, rámových dílů a přesných konstrukčních součástí.
Řada SC využívá valivé lineární vedení, které zajišťuje vysokou přesnost, plynulý pohyb a efektivní obrábění menších a středně velkých dílů.
Řídící systémy FANUC nebo SIEMENS jsou nejvíce používané pro tyto stroje.
advantages
Řada SC je koncipována jako kompaktní dvousloupové (double column) obráběcí centrum, určené především pro přesné obrábění menších a středně velkých obrobků. Konstrukce stroje vychází z pevného portálového rámu s optimalizovanými rozměry sloupů a příčníku, což zajišťuje stabilitu, přesnost a velmi dobrou opakovatelnost i při jemných dokončovacích operacích.
Řada SC kombinuje kompaktní portálovou konstrukci s přesným motorovým vřetenem pro efektivní a dokončovací obrábění menších a středně velkých dílců.
Hlavní parametry stroje
Rozměr stolu
mm
2 000 x 3 000 ~ 6 000
Maximální zatížení stolu
kg
16 000 ~ 26 000
Pojezd v ose X
mm
3 200 ~ 6 500
Pojezdy v osách Y / Z
mm
3 200 / 1 250 (1 500)
Rychloposuv v osách X / Y / Z
m/min.
15 / 15 / 10
Vzdálenost čela vřetena od stolu
mm
250 ~ 1 450 (1 750)
Vzdálenost mezi sloupy
mm
2 800 (3 200)
Kužel vřetena
BT 50 (ISO 50)
Otáčky vřetena
min-1
2.500
Pohon vřetena
převodovka
Výkon na vřetenu
kW
30/37
Počet nástrojů v zásobníku
pozic
24 (32; 40; 60)
Max. rozměr nástroje, Ø x L
mm
110 x 350
Hmotnost stroje
kg
42 000 ~ 56 000
* v závorkách jsou uvedeny opce
