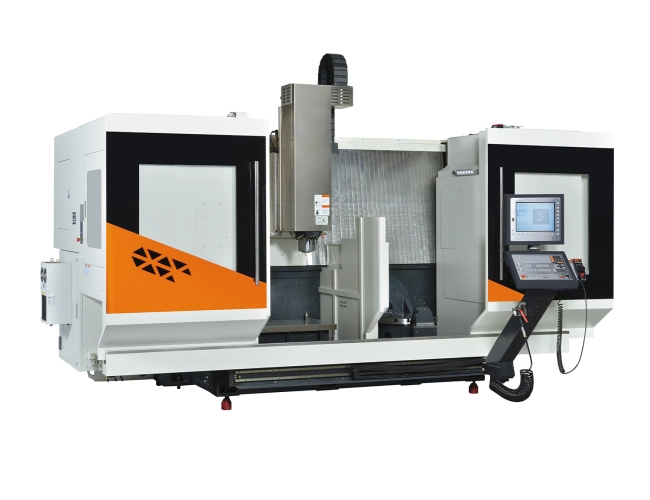

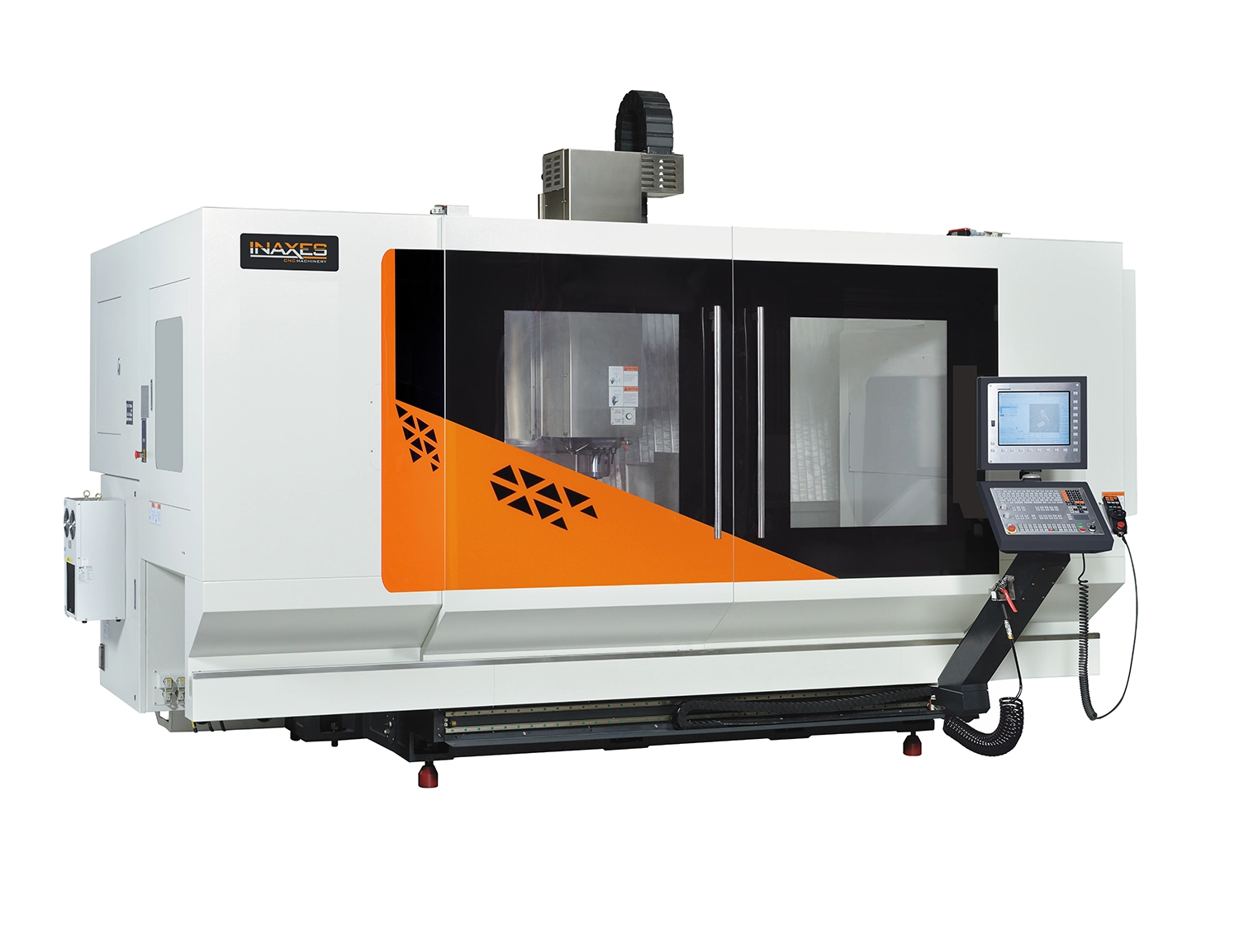

FUV-210T
Jedná se o vysoce efektivní obráběcí centrum určené pro plynulé 5-ti osé obrábění určené pro výrobu tvarově složitých dílů při vysoké rychlosti.

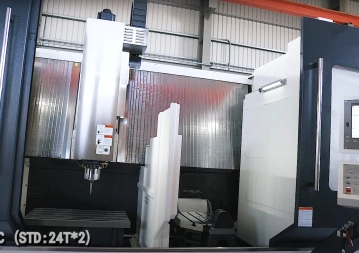

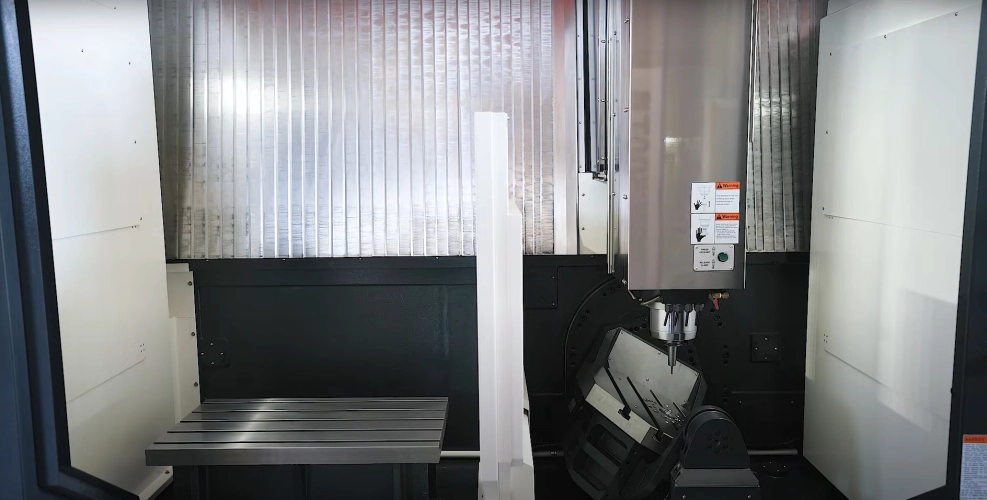

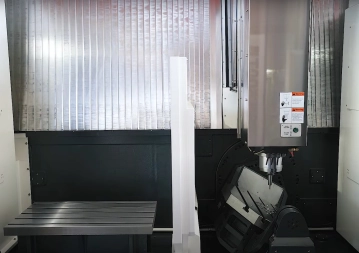

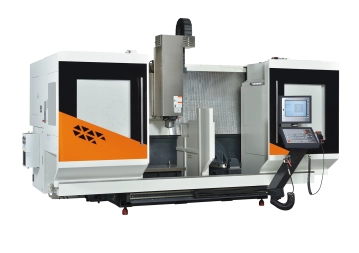

Flexibilní design, dvojitý pracovní stůl lze použít jako 4+1 nebo 5-ti osý stroj snadno obrobitelný extra dlouhý obrobek s vysokou nosností na pevném stole.

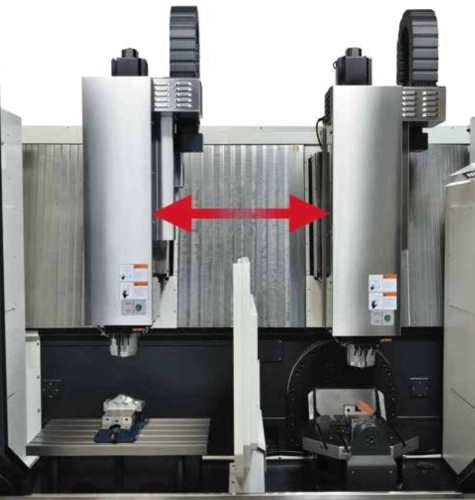

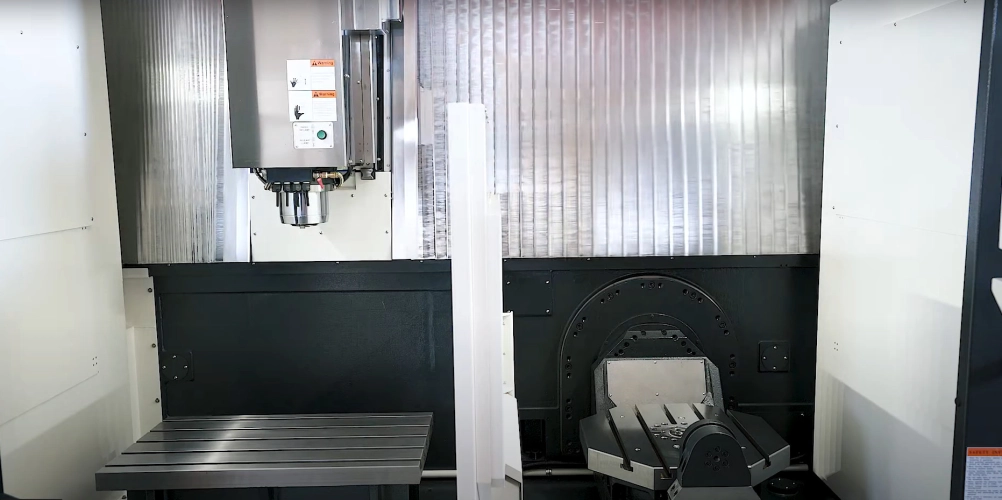

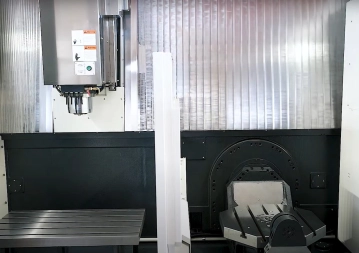

Pracovní oblast je možné rozdělit na dvě oddělená pracoviště.
| Velikost stolu | 1 100 x 500 + Ø 650 mm |
|---|---|
| Rozjezdy X/Y/Z | 2 100/540/460 mm |
| Upínací kužel | ISO 40 (HSK-A63) |
| Hmotnost stroje | 19 000 kg |

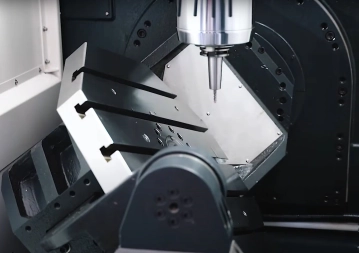

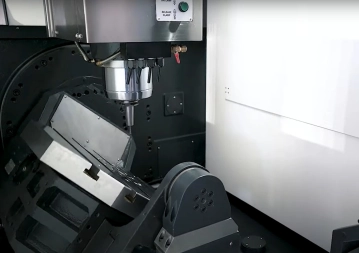

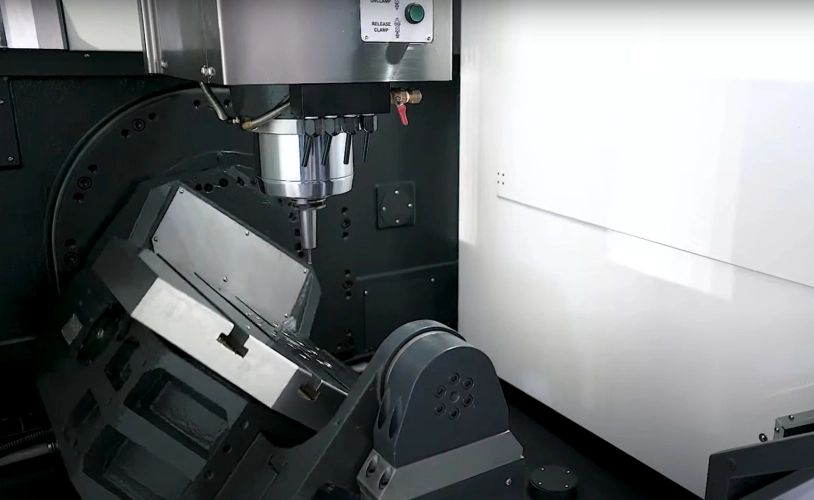

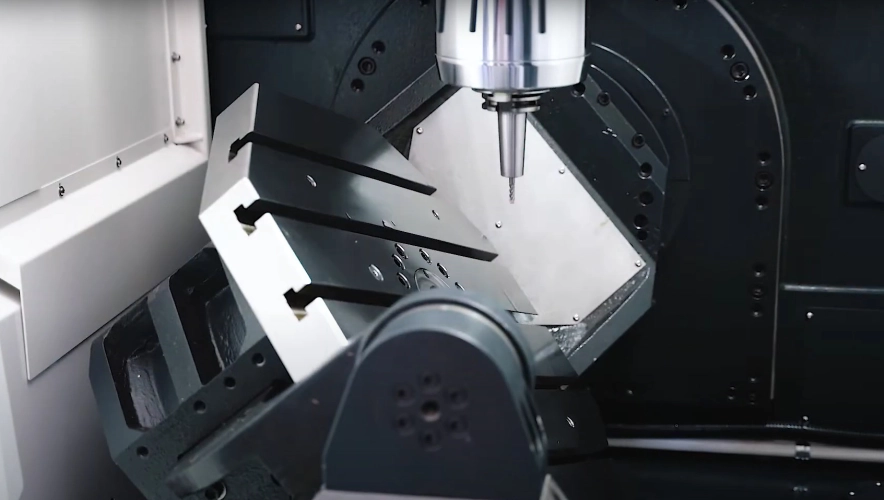

Vysoká tuhost stroje, pevný stůl a řízený rotační / naklápěcí otočný stůl, který je vybaven lineárními snímači zajišťující vysokou přesnost v současném 5-ti osém obrábění a umístění v libovolném úhlu. Jako výsledek dostanete vynikající přesnost při provádění složitých dílců.

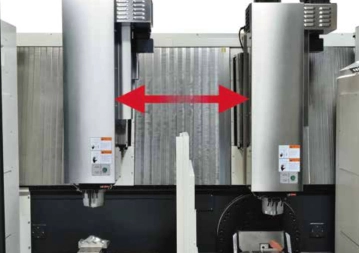

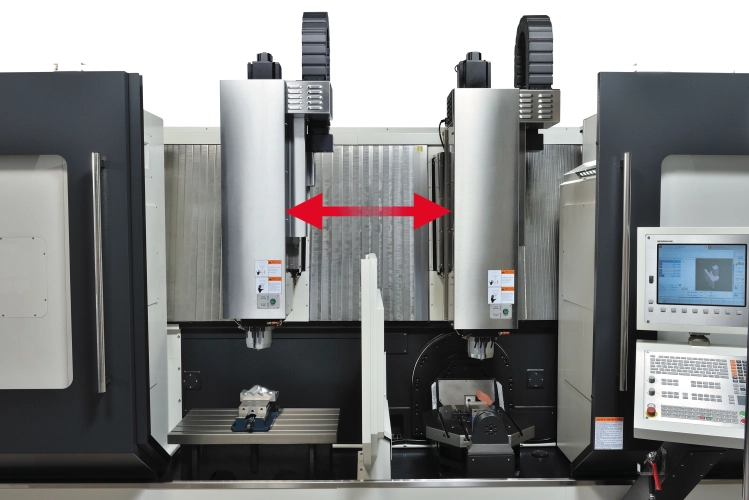

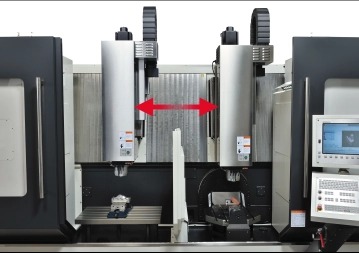

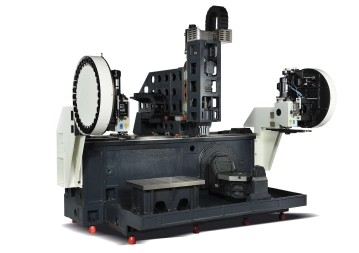

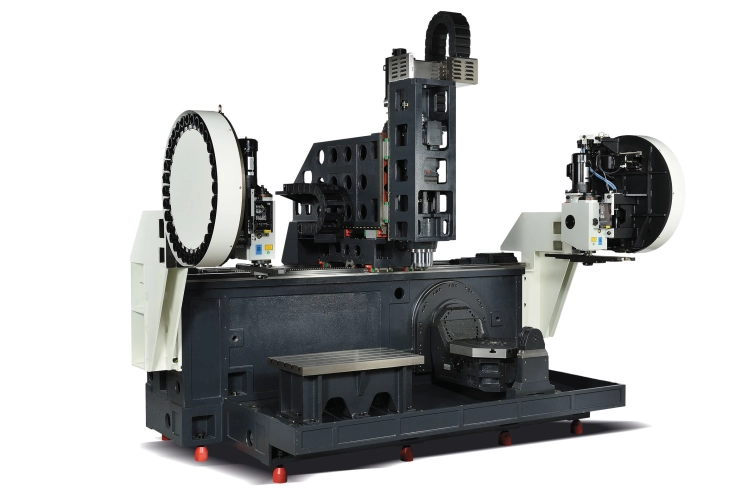

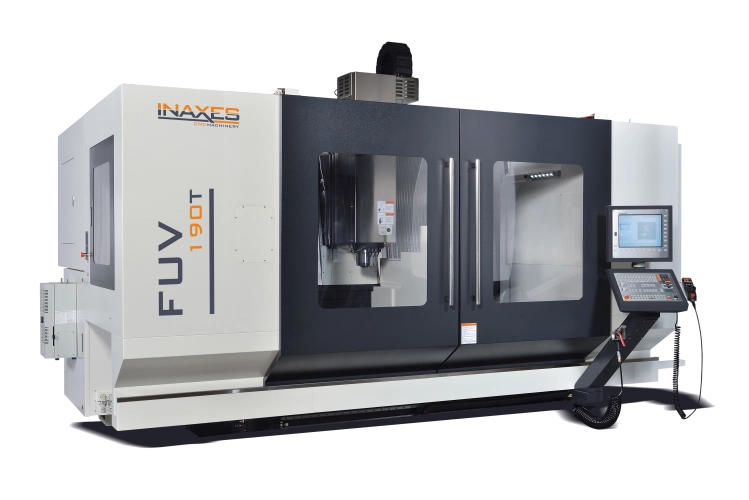

FUV-210T má robustní litinovou konstrukci a poskytuje vysokou podporu pro otáčení / naklápění otočného stolu (B, C-osa) v kombinaci s pevným stolem a křížovým posuvem vřeteníku v osách X a Y.
Stroj je vybaven řídícím systémem HEIDENHAIN TNC640 nebo SIEMENS 840D sl pro 5-ti osé kontinuální obrábění a FANUC 0i-MF Plus nebo SIEMENS 828D pro obrábění ve formátu 4+1.

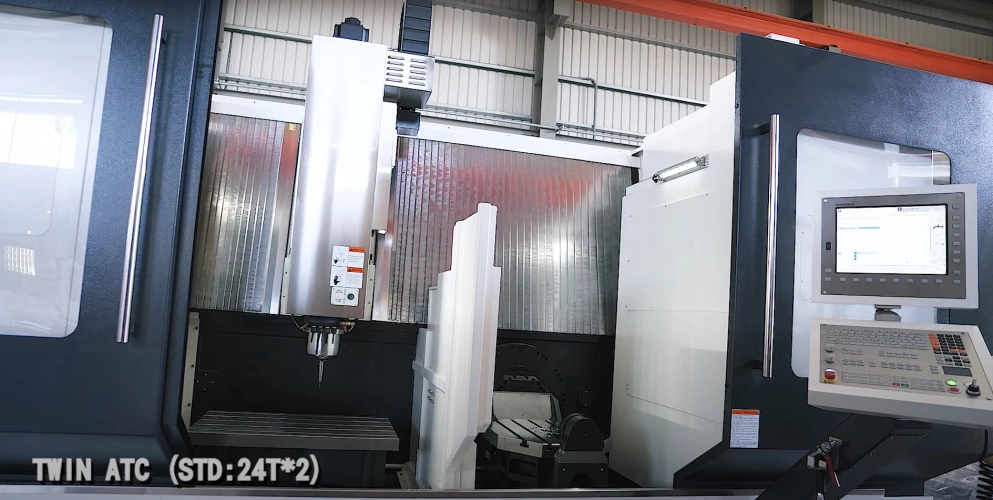

Ve standardní výbavě je vřeteno s 15,000 min-1 s olejovým chladičem, kuželem ISO40 a výkonem vřetenového motoru 18/55 kW, zásobník nástrojů se 2x24 pozicemi, rychloposuvy dosahující rychlosti až 30 m/min., chlazením středem vřetene CTS 30 bar a pásový vynašeč třísek.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 2 100 |
| Osa Y | mm | 540 |
| Osa Z | mm | 460 |
| Rychloposuv v osách X/Y/Z | m/min. | 30/30/30 |
| Pracovní posuv v osách X/Y/Z | m/min. | 12 |
| Vzdálenost čela vřetena od stolu | mm | 150 ~ 610 |
| Osa B - rozsah naklápění | ° | -50 ~ + 110 |
| Osa C - rozsah otáčení | ° | 360 |
| Rychloposuv v osách B/C | min-1 | 12,5 / 25 |
| Vřeteno | ||
| Kužel vřetene | ISO 40 (HSK-63A) | |
| Pohon vřetene | přímý | |
| Otáčky vřetene | min-1 | 12.000 (15.000; 18.000) |
| Výkon motoru vřetene | kW | 18 / 55 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 1 100 x 500 |
| Maximální zatížení stolu | kg | 2 000 |
| Šířka, rozteč a počet T drážek | mm | 18 x 100 x 5 |
| Velikost otvoru ve stole | mm | 70H7 x 10 (50H7 x 14) |
| Průměr rotačního stolu | mm | 650 |
| Maximální zatížení rotačního stolu | kg | 300 |
| Přesnost najetí | ||
| Přesnost polohování | mm | ± 0,008 |
| Opakovatelná přesnost | mm | ± 0,005 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 2x 24 (2x 32; 2x 40) |
| Maximální délka nástroje | mm | 250 |
| Maximální průměr nástroje / přes pozici | mm | 75 / 127 |
| Maximální hmotnost nástroje | kg | 7 |
| Rychlost výměny (nástroj-nástroj) | s | 2 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v osách X / Y | lineární | |
| Vedení v ose Z | lineární | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 50 |
| Kapacita obráběcí emulze | L | 780 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 5 238 |
| Hloubka | mm | 2 950 |
| Výška | mm | 3 176 |
| Hmotnost | kg | 19 000 |
Standardní výbava
| řídící systém HEIDENHAIN TNC 640 |
| 5 –ti osé kontinuální obrábění |
| automatický zásobník na 2x 24 nástrojů |
| otočný stůl - velikost 650 mm |
| vřeteno chlazené olejem |
| teplotní kompenzace osy Z |
| optický enkodér v osách B, C +/-5“ |
| přímé odměřování lineárními pravítky HEIDENHAIN pro osy X, Y a Z |
| olejový skimmer |
| systém chlazení a oplachu třísek |
| kompletní chladící systém vnější |
| chlazení středem vřetene CTS 30bar |
| chlazení středem vřetene vzduchem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| přímé závitování |
| plné zakrytování stroje |
| článkový dopravník třísek + vozík na třísky |
| klimatizace pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| SIEMENS 840D sl |
| Automatický zásobník nástrojů |
| 2x 32 nástrojů |
| 2x 40 nástrojů |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 50 bar |
| chlazení středem vřetene o tlaku 70 bar |
| Systém odvodu třísek |
| škrabkový dopravník třísek |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
