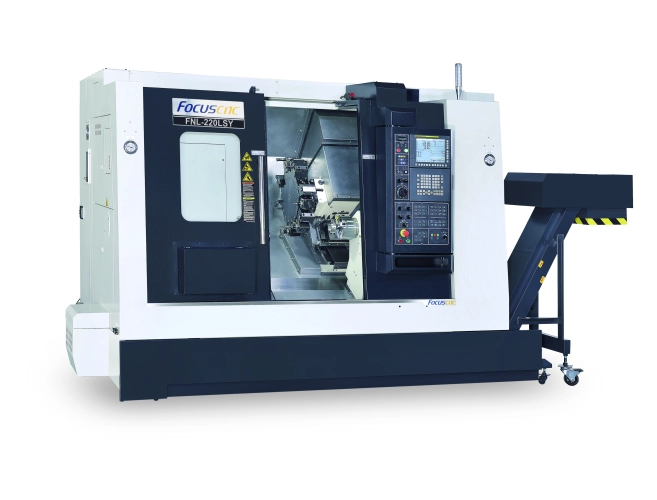

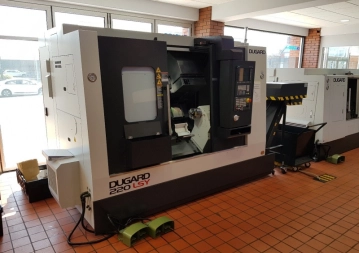

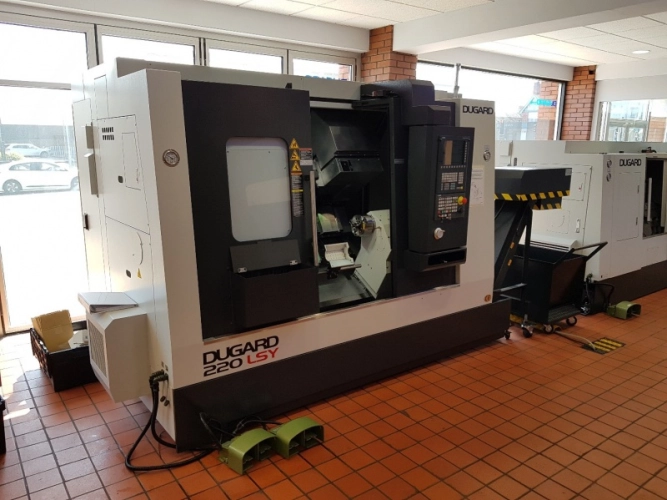

Koncepce těchto strojů je určena pro složité produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou výrobu.
Sklon 30° umožňuje účinné odstraňování třísek a pevnou podporu.

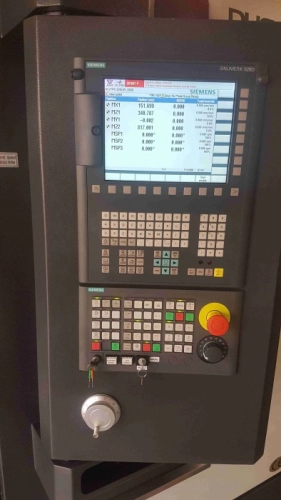

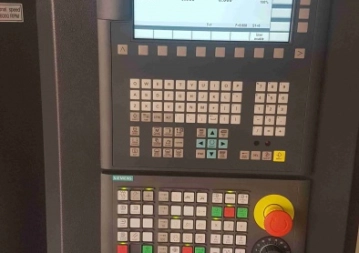

Řídící systém SIEMENS 828D dokáže výrazně eliminovat časy nutné k naprogramování výrobku.
Max. průměr tyče | 52 (65) mm |
---|---|
Průměr sklíčidla | 203 (8“) mm |
Obráběný průměr | 270 mm |
Obráběná délka | 300 mm |

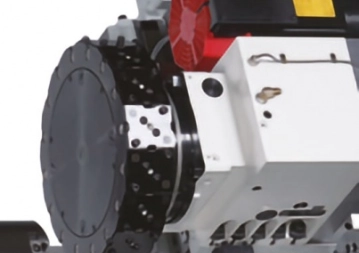

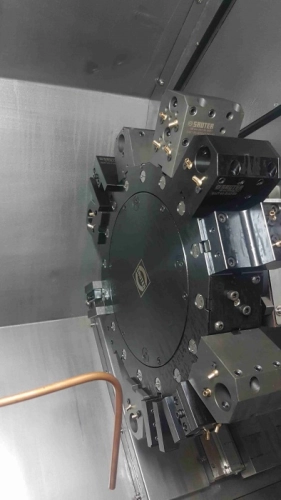

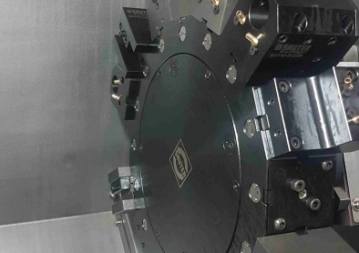

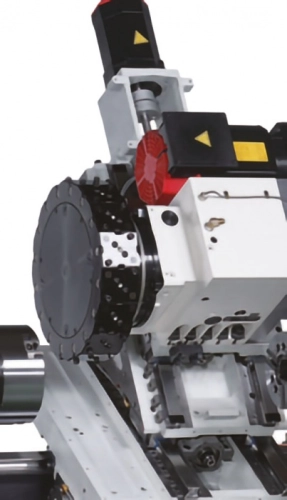

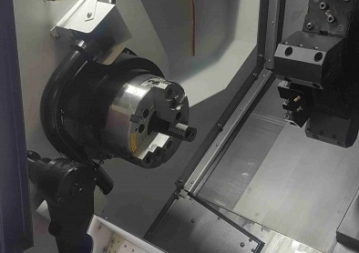

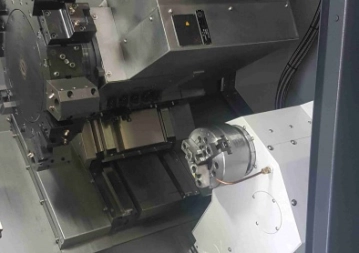

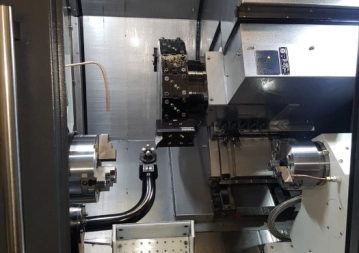

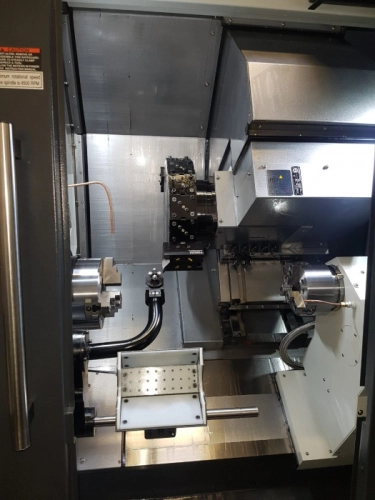

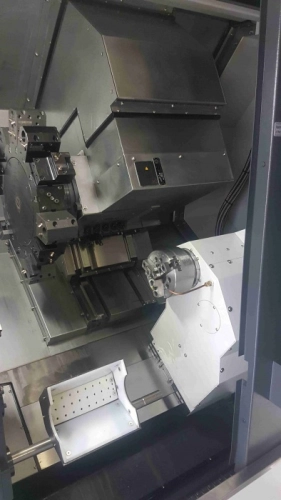

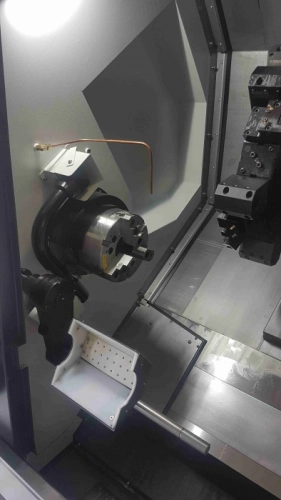

Standardním vybavením je hydraulické sklíčidlo, nástrojová sonda, revolverová hlava SAUTER včetně Y osy s diskem BMT 45, hydraulický koník a dopravník třísek.

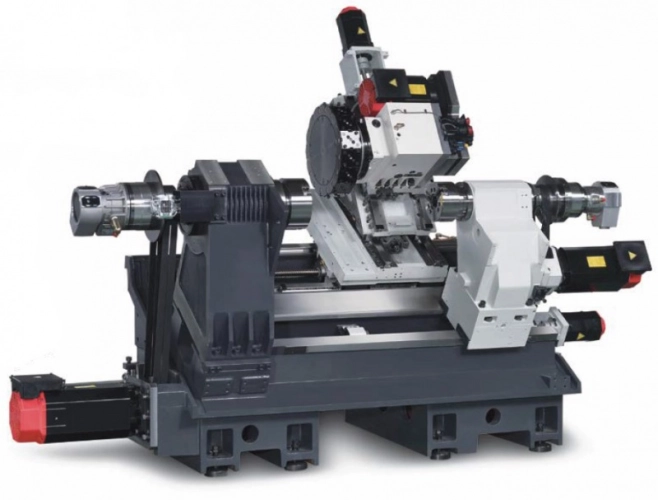

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti.
Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby.
V ose X a Z je lineární válečkové vedení.
Precizní vřetena obsahují SKF ložiska o max. třídě přesnosti P4. Vřeteno běží na maximální třídu přesnosti. Ložiska P4 poskytují vysoký axiální tah a vynikající radiální stabilitu. Vše zajišťuje vysokou přesnost při vysoké náročnosti soustružení
Základní údaje | ||
---|---|---|
Počet řízených os | 4 | |
Točný průměr nad ložem | mm | 620 |
Točný průměr nad suportem | mm | 620 |
Max. průměr obrábění | mm | 270 |
Pracovní délka | mm | 300 |
Pojezdy | ||
Příčný posuv - osa X | mm | 200 |
Podélný posuv - osa Z | mm | 560 |
Posuv v ose Y | mm | +/- 55 |
Posuv v ose B | mm | 350 |
Rychlost posuvu osy X | m/min. | 30 |
Rychlost posuvu osy Z | m/min. | 30 |
Rychlost posuvu osy Y | m/min. | 10 |
Rychlost posuvu osy B | m/min. | 20 |
Vřeteno | ||
Otáčky vřetene | min-1 | 4,500 |
Ústí vřetena | A2-6 | |
Průchod vřetena | mm | 52 (65) |
Průměr hydraulického sklíčidla | mm | 203 (8“) |
Kroutící moment na vřeteni | Nm | 159 |
Nástroje | ||
Počet nástrojových míst | pozic | 16 / BMT45 |
Rozměr upínacích nástrojů | mm | 20 x 20 |
Průměr vyvrtávacích nástrojů | mm | 32 |
Otáčky poháněných nástrojů | min-1 | 6,000 FANUC / 4,500 SIEMENS |
Koník | ||
Průměr pinoly | mm | 85 |
Vysunutí pinoly | mm | 100 |
Kužel pinoly | MT5 | |
Motor | ||
Hlavní vřeteno | kW | 11/15 |
Poháněné nástroje | kW | 3,7/5,5 |
Konstrukce stroje | ||
Materiál základny stroje | litina | |
Vedení v ose Z | lineární | |
Vedení v ose X | lineární | |
Vedení v ose Y | lineární | |
Napájení a náplně stroje | ||
Celkový příkon | kVA | 30 |
Kapacita obráběcí emulze | L | 250 |
Pracovní tlak vzduchu | bar | 6 |
Údaje stroje | ||
Šířka (z pohledu obsluhy) | mm | 3 731 |
Hloubka | mm | 1 955 |
Výška | mm | 2 122 |
Hmotnost | kg | 5 800 |
řídící systém SIEMENS 828D |
dílenské programování ShopMill |
16-ti polohová nástrojová hlava SAUTER s diskem BMT 45 |
manální nástrojová sonda RENISHAW |
lineární vedení ve všech osách |
vřeteno chlazené olejem |
automatický mazací systém |
výkonný chladící systém 10 bar |
odlučovač oleje |
výměník tepla pro elektrickou skříň |
programovatelný podpěrný koník s hydraulickým výsuvem pinoly |
integrovaná hydraulická jednotka |
seřizování upínacího tlaku hydraulického sklíčidla |
seřizování upínacího tlaku hydraulického koníku |
úplné krytí pracovního prostoru |
posuvné dveře s okny |
dopravník třísek |
vozík na třísky |
osvětlení pracovního prostoru |
tří barevné indikační světlo |
příprava pro podavač tyčí - INTERFACE |
polohovací šrouby a bloky |
transformátor |
stroj dle CE normy |
Řídící systém |
FANUC 0i-TF PLUS |
Upínání |
kleštinový upínač místo hydraulického sklíčidla |
držáky nástrojů |
Ostatní |
automatická lopatka pro zachycování obrobku |
obrobkový dopravník |
podavač tyčí |
odsávání olejové mlhy |
