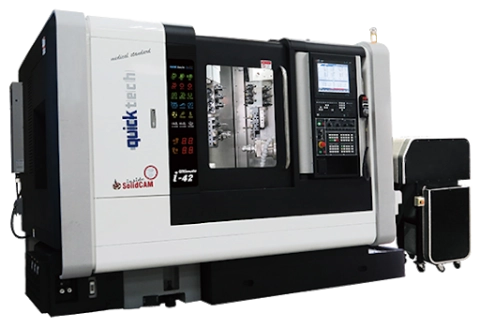

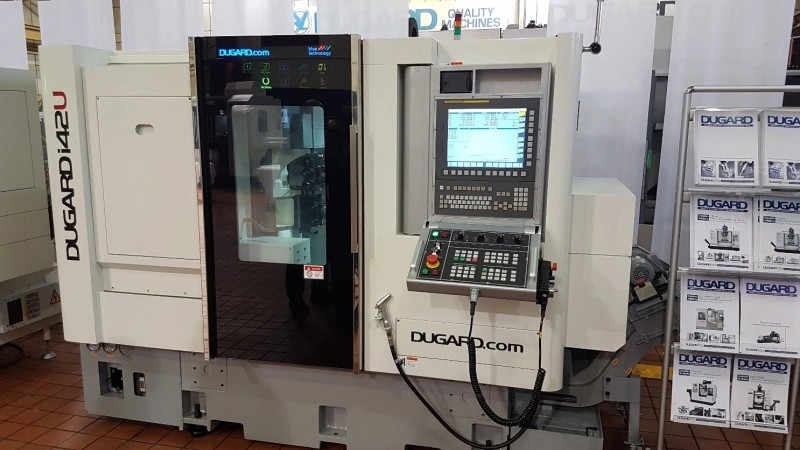

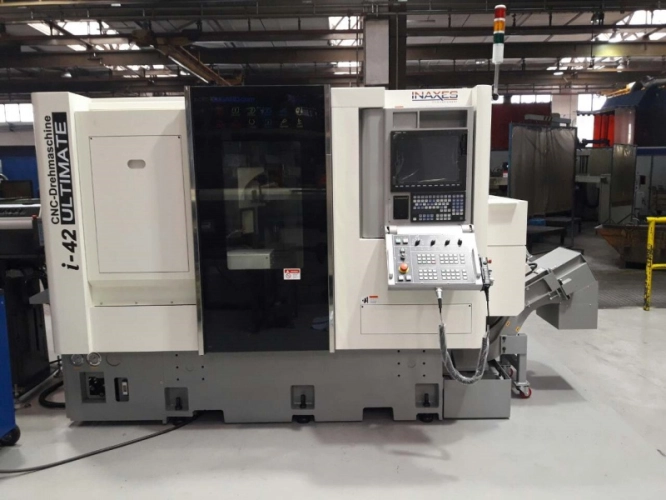

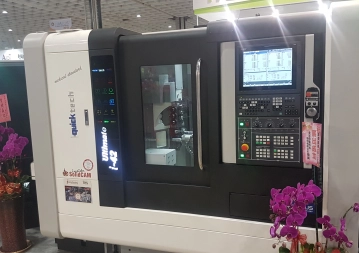

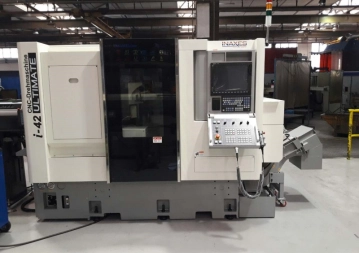

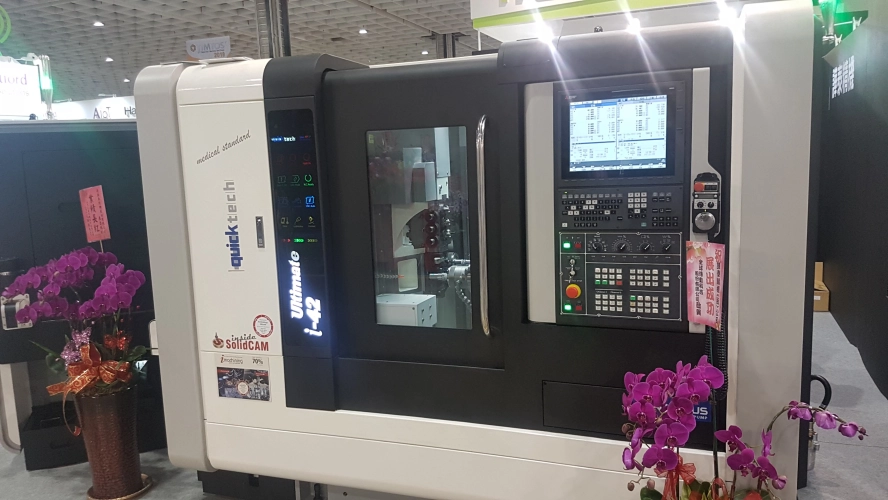

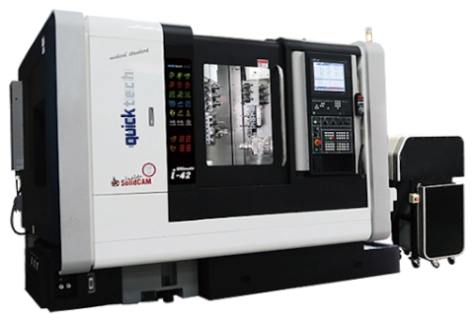

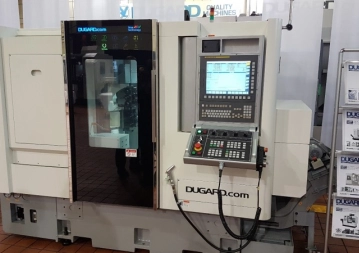

i-42 Ultimate

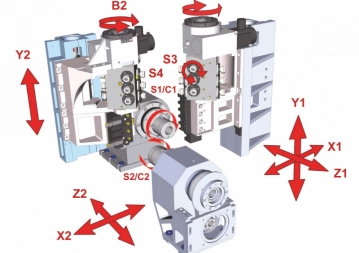

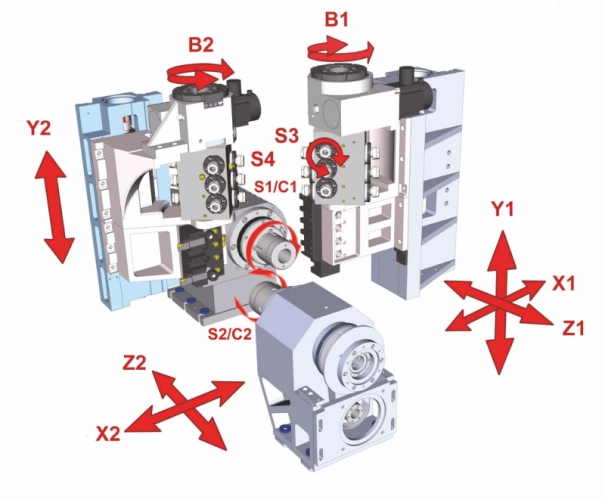

Tento stroj má 10 řízených os a 2 vřetena, z nichž jedno je protivřeteno s polohováním jak v ose X, tak i Z. Model i-42 ULTIMATE je doplněn o B osu pro hlavní a vedlejší vřeteno s rozsahem 360° kontinuálně.
Tato konstrukce nejen, že snížila nároky na podlahovou plochu, ale zároveň výrazně zvýšila obráběcí možnosti a řezný výkon. Stabilitu a přesnost zvyšují velká lineární vedení. Servo-motory Mitsubishi s velkým kroutícím momentem jsou přímo napojeny na přesné kuličkové šrouby, čímž se dosahuje stabilního obrábění i v případě velké zátěže, a to s nevšední přesností a opakovatelností.
| Max. průměr tyče | 42 (60) mm |
|---|---|
| Otáčky vřetena | 4,000 / 4,000 min-1 |
| Obráběný průměr | 100 mm |
| Obráběná délka | 250 mm |

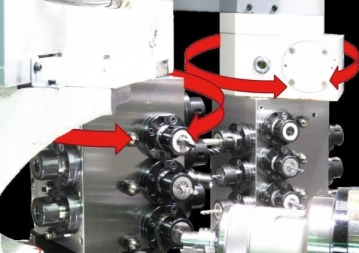

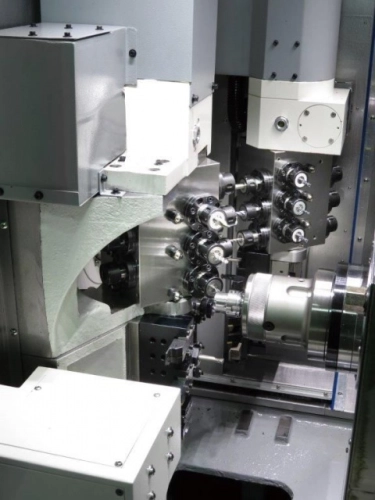

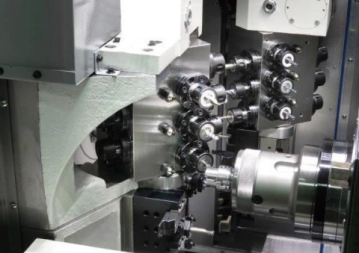

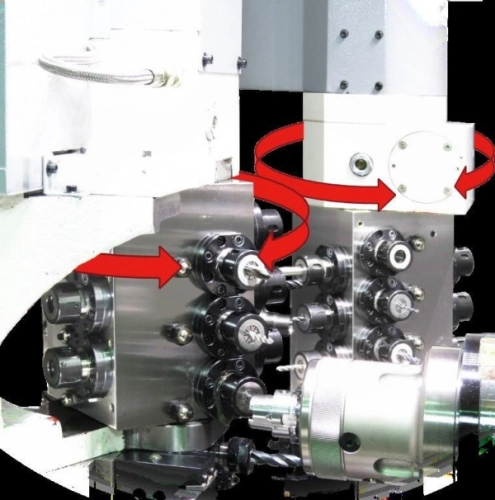

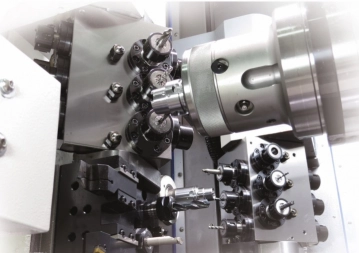

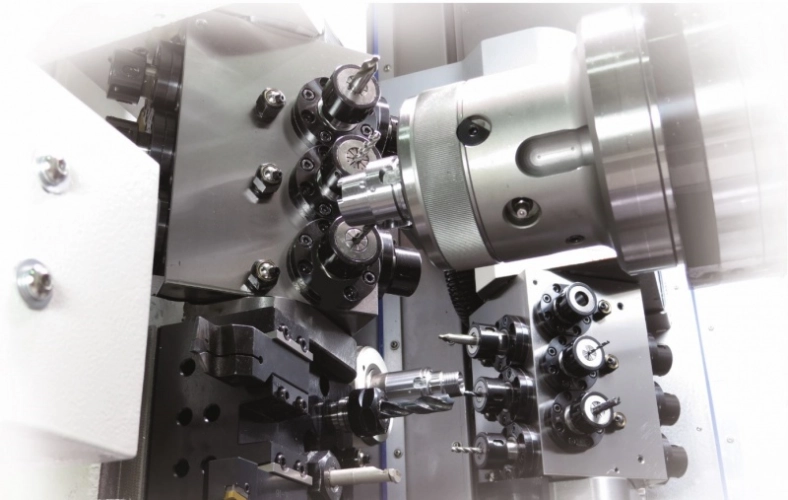

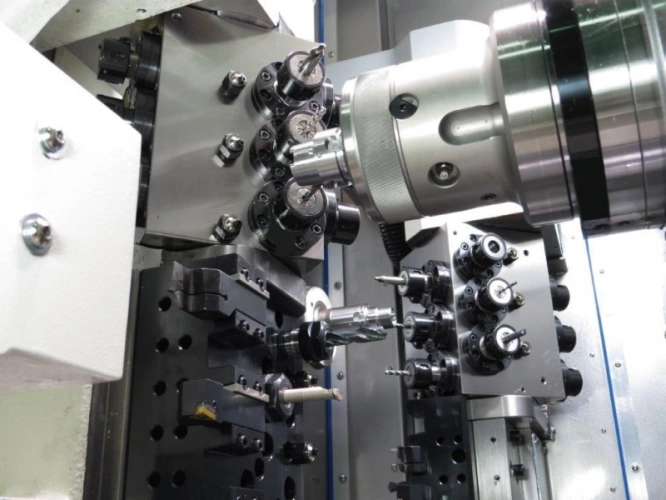

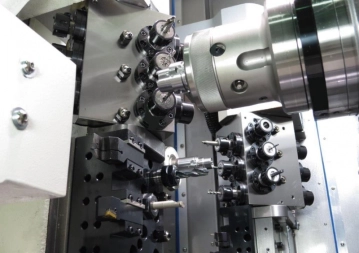

Kromě toho nabízejí nástrojové bloky pozice pro poháněné nástroje. Těch je k dispozici 6+6 nebo (12+12 s osou B) a to pro axiální a radiální frézování, vrtání a závitování. Spolu s konvenčními nástroji je k dispozici celkem 37 (49) nástrojů, které zvládají i složité obrábění.
Flexibilní nástrojový systém je standardně dodáván s držáky pro rychlou výměnu nástrojů umožňujícími snadnou výměnu břitů, mohou však být dodány i s klasickým nástrojovým systémem – dle požadavku zákazníka.
Nástrojový systém se dá snadno vyměnit přímo na místě, držáky nástrojů jsou zkonstruovány tak, aby byly rychle vzájemně vyměnitelné.
Tato nová řada soustruhu IntelliTurn je rychlejší, silnější, přesnější a obsahuje prvky, které se jinak objevují až u mnohem dražších strojů.
| Základní údaje | ||
|---|---|---|
| Počet řízených os | 10 (12) | |
| Max. průměr obrábění | mm | 100 |
| Pracovní délka | mm | 250 |
| Poháněné nástroje | ||
| Čas indexace | s | 0,3 |
| Počet poháněných nástrojů | pozic | 6 + 6 (12 + 12) |
| B osa (opce) | ° | 360 |
| Upínací rozměr | ER-20 | |
| Max. průměr frézování | mm | 12 |
| Max. rozměr závitování | M10 x P1.5 | |
| Pojezdy | ||
| Rychloposuv v osách X/Y/Z | m/min. | 30 |
| Pojez os X / Y / Z | mm | 150 / 410 / 250 |
| Pojezd os X-1 / Y-1 / Z-1 | mm | 450 / 380 / 300 |
| Vřeteno | ||
| Ústí vřetena hlavní / vedlejší | A2-5 (A2-6) / A2-5 (A2-6) | |
| Průchod vřetena hlavní / vedlejší | mm | 42 (60) / 42 |
| Otáčky vřetena hlavní / vedlejší | min-1 | 4,000 (6,000) / 4,000 (6,000) |
| Nástroje | ||
| Počet nástrojových míst | pozic | 37 (49) |
| Rozměr upínacích nástrojů | mm | 20 |
| Průměr vyvrtávacích nástrojů | mm | ER-20 / 20 |
| Otáčky poháněných nástrojů | min-1 | 4,000 |
| Motor | ||
| Hlavní vřeteno | kW | 7,5 (11) |
| Poháněné nástroje | kW | 1,5 |
| Vedlejší vřeteno | kW | 3,7 (5,5) |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 3 500 |
| Hloubka | mm | 1 900 |
| Výška | mm | 1 900 |
| Hmotnost | kg | 4 200 |
Standardní výbava
| řídící systém Mitsubishi |
| úhlové poháněné nástroje |
| hydraulický válec |
| upínací pouzdro DIN 173E-42B na hlavní a vedlejší vřeteno |
| vysokotlaký chladící systém |
| vysokotlaké automatické mazání |
| dopravník třísek |
| obrobkový dopravník |
| interface pro podavač |
| hydraulický systém jednotky |
| vrtací držák ER-20 - 4ks |
| kleštiny ER-20 - 1 sada |
| pracovní světlo |
| transformátor |
| stroj dle CE normy |
Volitelná výbava
| NC systém Fanuc 0i-TF Plus |
| servo řízení B osy na hlavním vřetenu |
| servo řízení B osy na vedlejším vřetenu |
| výkonější motor 11 kW na hlavním vřetenu |
| kleština 60 mm (DIN 185E 60B/A6) |
| podavač tyčí 1,5 / 3 m |
