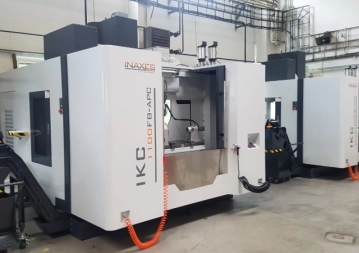

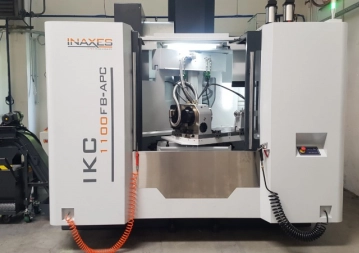

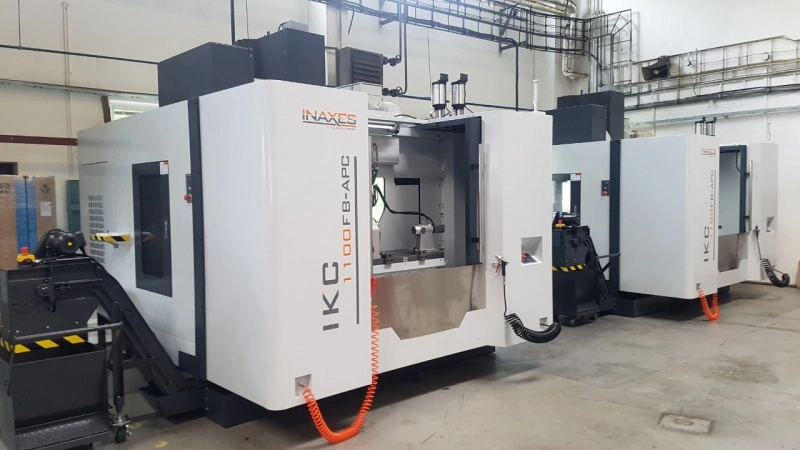

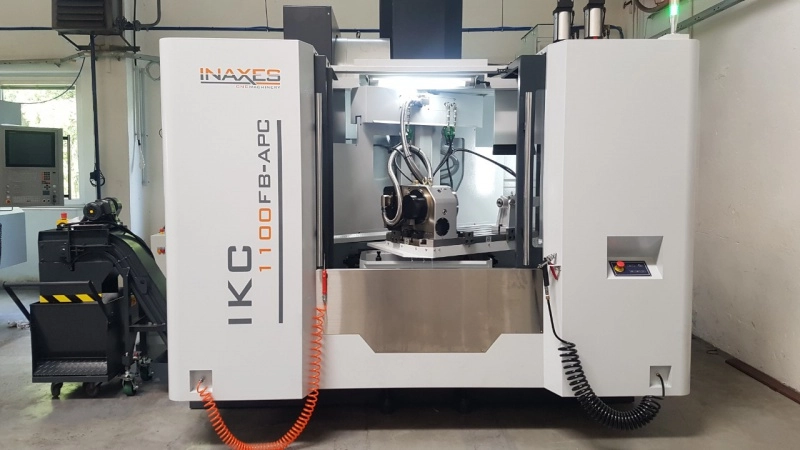

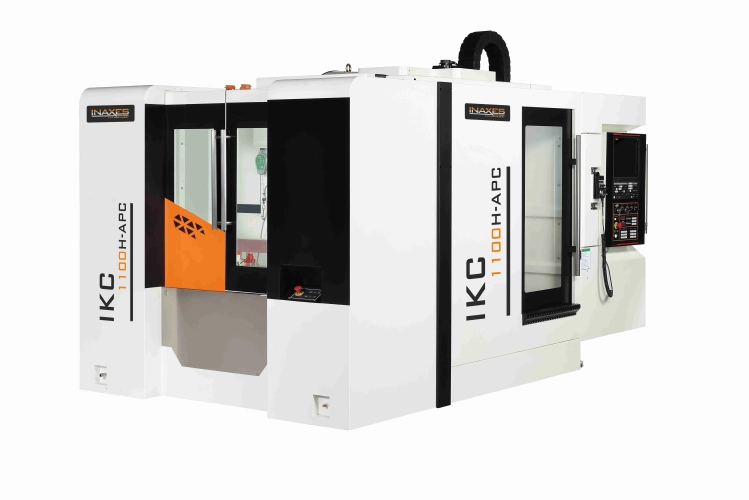

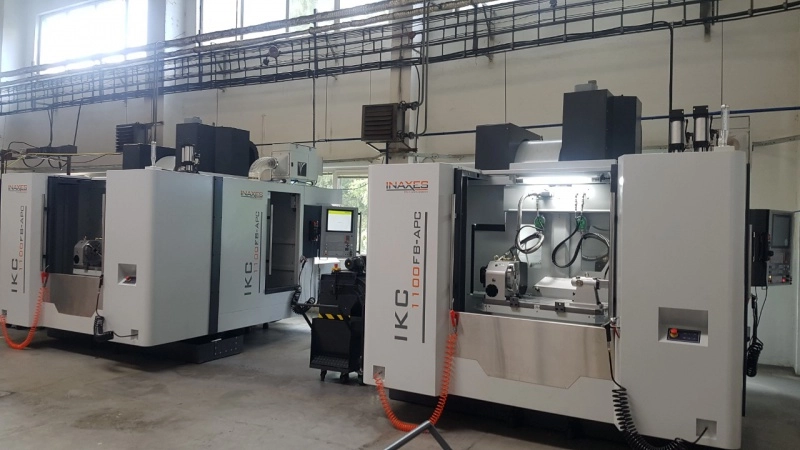

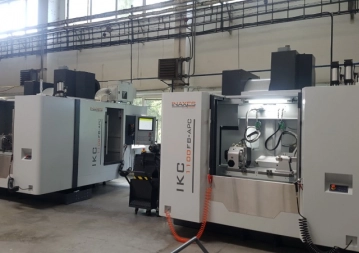

IKC - 1100FB-APC
Obráběcí centrum IKC-1100FB-APC je moderní výkonné vyvrtávací a frézovací 3-osé až 5-osé paletové centrum umožňující obrábění menších a středně velkých obrobků, vysoko produktivní a přesné vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů. Jednotný a odolný základ garantuje nejlepší tuhost a stabilitu.
Nezávazně poptat| Velikost stolu | 1 100 x 500 mm |
|---|---|
| Rozjezdy X/Y/Z | 1 100/560/600 mm |
| Upínací kužel | ISO 40 |
| Hmotnost stroje | 8 900 kg |

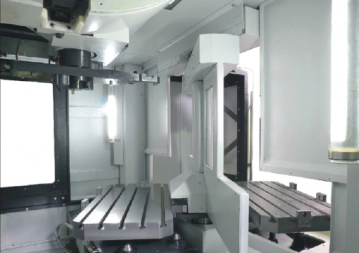

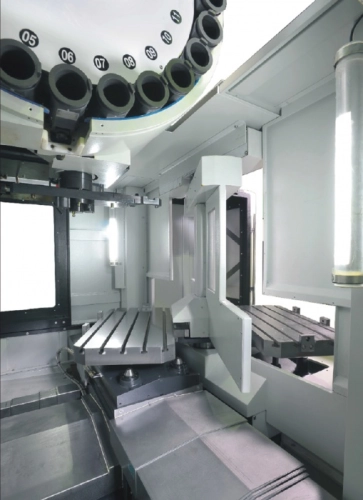

Jejich předností jsou různé možnosti otáček vřetena a automatický měnič palet, který nabízí rychlou výměnu a tím podporuje efektivitu výroby. Patentovaný kryt osy X a Y snižuje hluk při rychloposuvu 36m/min.
Je vysoko ekonomické při vysokých objemech výroby, ale i při malé a střední kapacitě výroby umožňuje toto centrum zkrátit výrobní cyklus, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků a požadované kvality. Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni. Svým komplexním řešením splňuje i požadavky náročné obsluhy.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 1 100 |
| Osa Y | mm | 560 |
| Osa Z | mm | 600 |
| Rychloposuv v osách X/Y/Z | m/min. | 36/36/30 |
| Pracovní posuv v osách X/Y/Z | m/min. | 12 |
| Vzdálenost čela vřetena od stolu | mm | 110 ~ 710 |
| Vřeteno | ||
| Kužel vřetene | ISO 40 | |
| Pohon vřetene | řemen (přímý) | |
| Otáčky vřetene | min-1 | 10.000 (12.000; 15.000) |
| Výkon motoru vřetene | kW | 7,5 / 11 |
| Výkon motoru vřetene (volitelně) | kW | (11 / 15 / 18,5) |
| Průměr ložisek vřetene | mm | 70 |
| Pracovní stůl | ||
| Maximální zatížení stolu | kg | 300 |

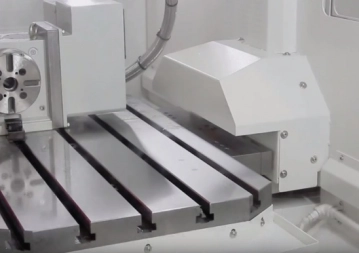

| Šířka, rozteč a počet T drážek | mm | 18 x 100 x 5 |

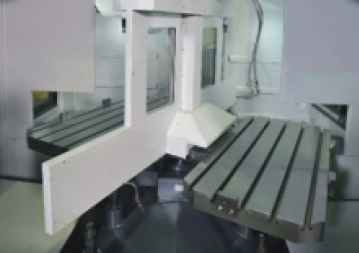

| Rozměr palety | mm | 1 100 x 500 |
| Počet palet | 2 | |
| Čas výměny palety | s | 7 |
| Přesnost najetí | ||
| Přesnost polohování | mm | 0,006 |
| Opakovatelná přesnost | mm | 0,01 |
| Výměník nástrojů | ||
| Typ | ramenový | |

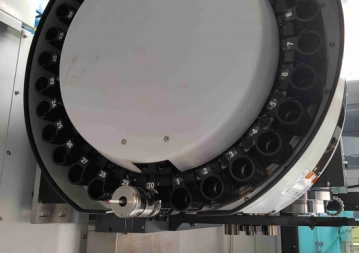

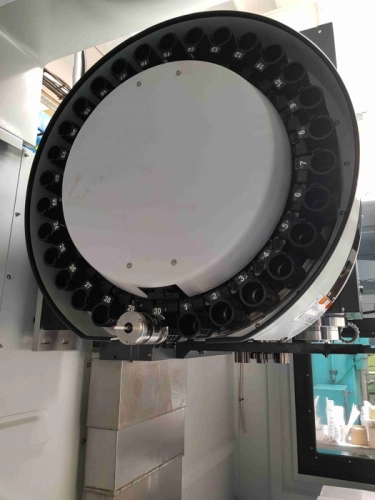

| Počet nástrojů | ks | 24 (30; 36) |
| Maximální délka nástroje | mm | 300 |
| Maximální průměr nástroje / přes pozici | mm | 80 / 160 |
| Maximální hmotnost nástroje | kg | 7 |
| Rychlost výměny (nástroj-nástroj) | s | 1,8 |
| Konstrukce stroje | ||

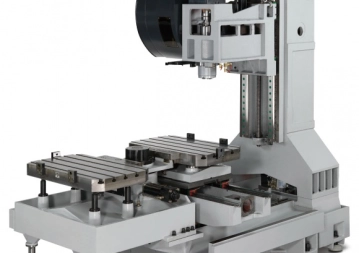

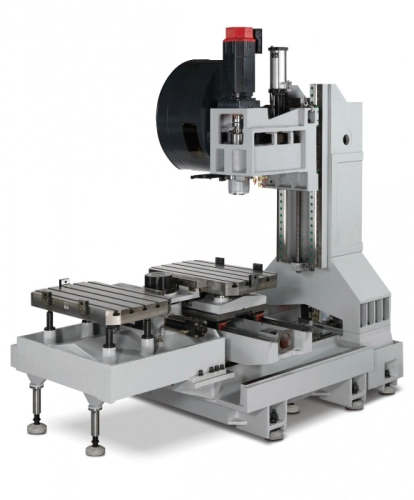

| Materiál základny stroje | litina | |
| Vedení v osách X / Y | lineární HIWIN | |
| Vedení v ose Z | lineární HIWIN | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 25 |
| Kapacita obráběcí emulze | L | 400 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 3 650 |
| Hloubka | mm | 4 160 |
| Výška | mm | 2 980 |
| Hmotnost | kg | 8 900 |
Standardní výbava

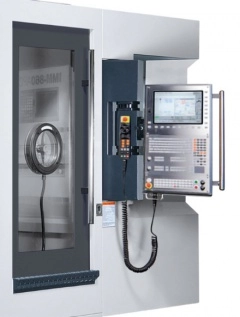

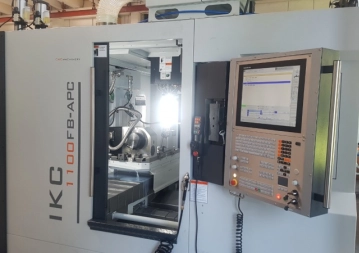

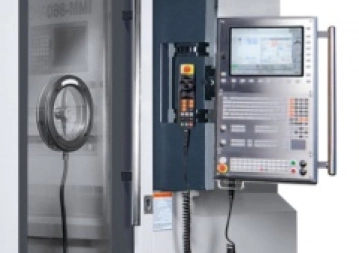

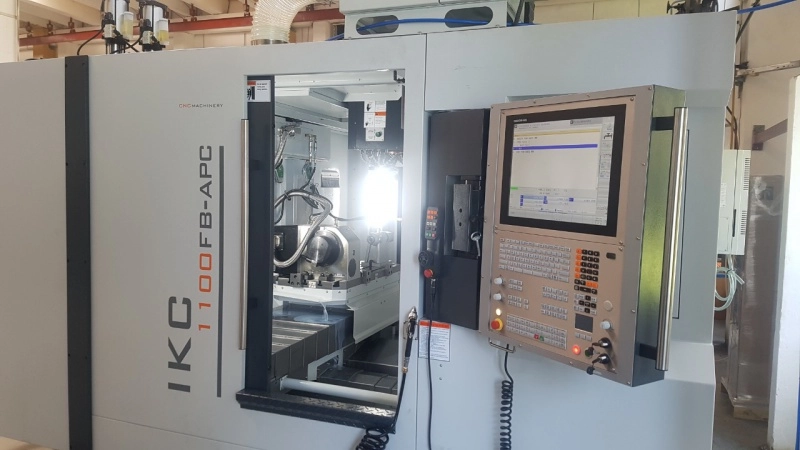

| řídící systém HEIDENHAIN TNC 620 |
| automatický zásobník na 24 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| přímé závitování |
| plné zakrytování stroje |
| článkový dopravník třísek |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |

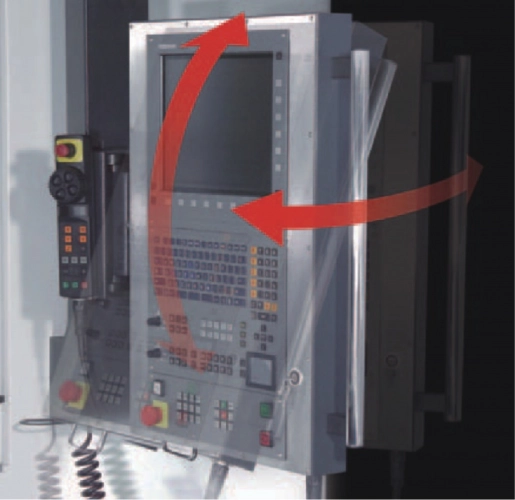

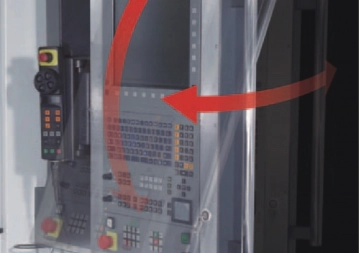

| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| HEIDENHAIN TNC 640 |
| FANUC 0i-MF Plus |
| SIEMENS 828D / 840Dsl |
| MITSUBISHI |
| FAGOR |
| Automatický zásobník nástrojů |
| 30 nástrojů |
| 36 nástrojů |
| Vřeteno |
| vysokorychlostní vřeteno 12.000 min-1, přímý pohon |
| vysokorychlostní vřeteno 15.000 min-1, přímý pohon |
| zvýšení výkonu motoru vřetena na 11/15 kW |
| zvýšení výkonu motoru vřetena na 15/18,5 kW |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 30 bar |
| chlazení středem vřetene o tlaku 40 bar |
| Systém odvodu třísek |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatické obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatické obrobková sonda BLUM |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrorozvaděč |

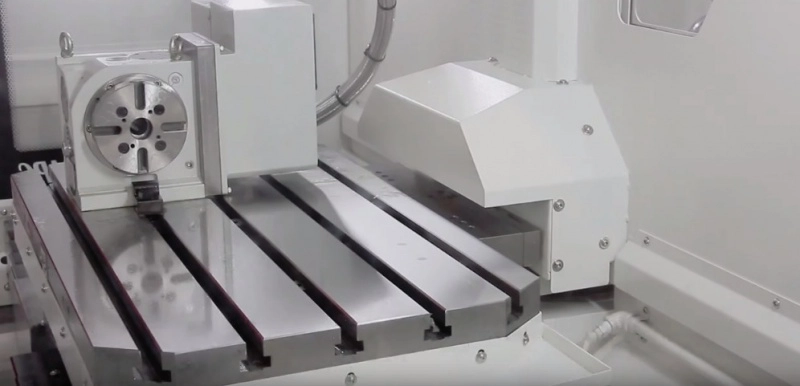

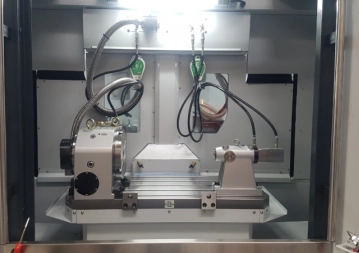

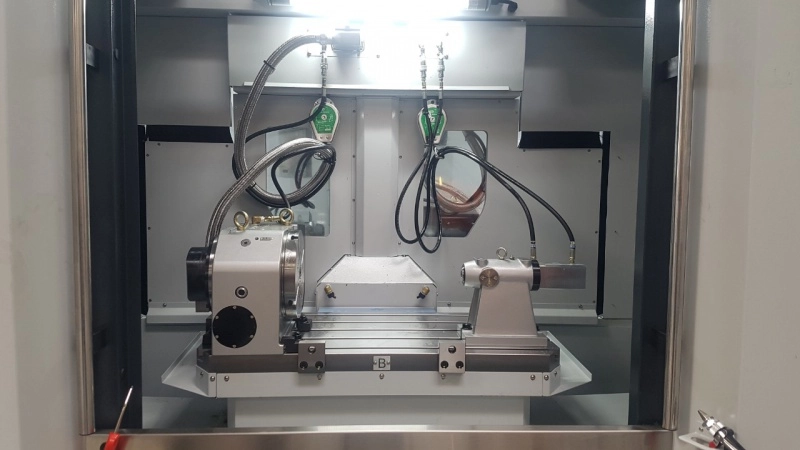

| příprava pro otočný stůl (4.osa) |
| otočný stůl (4.osa) |
