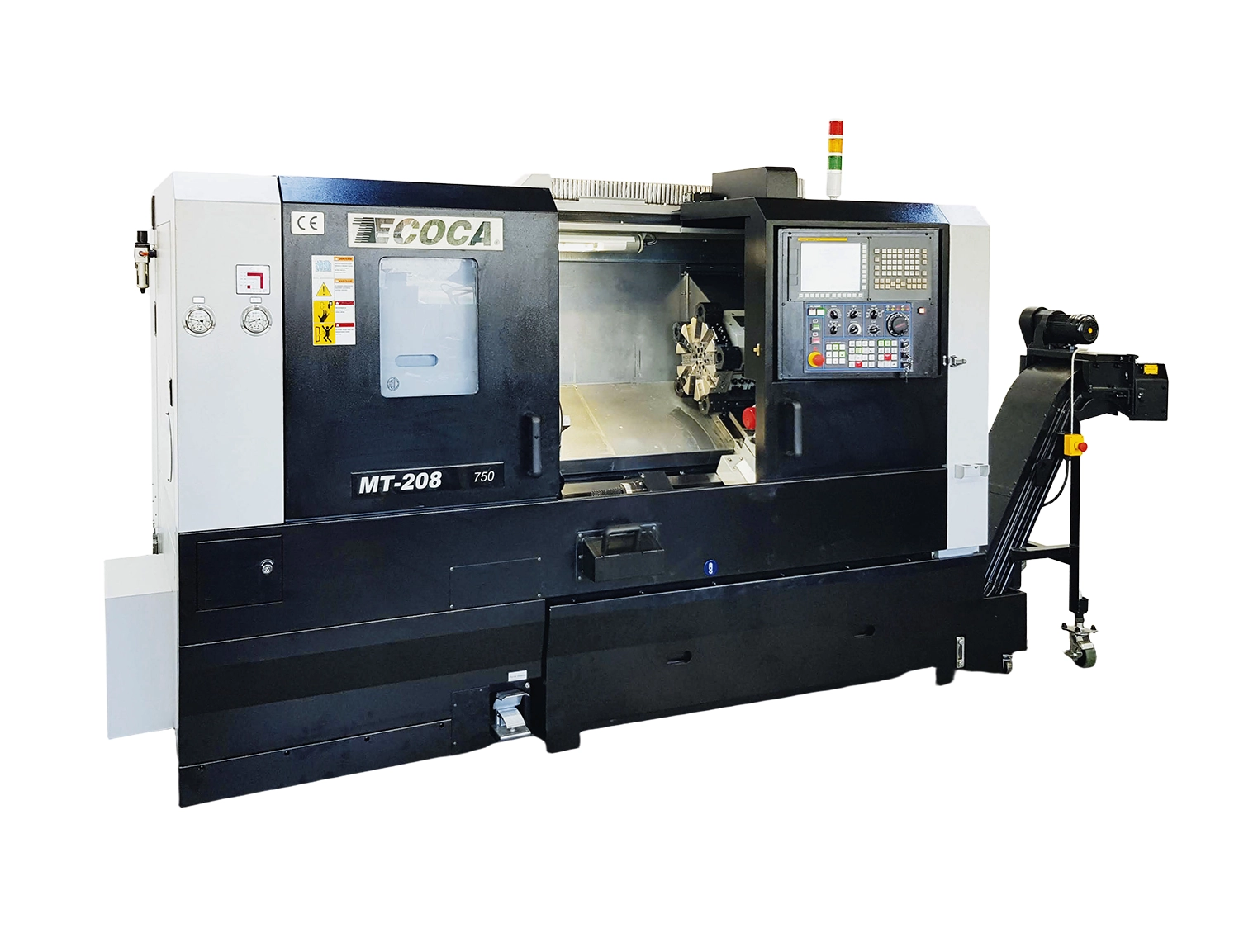

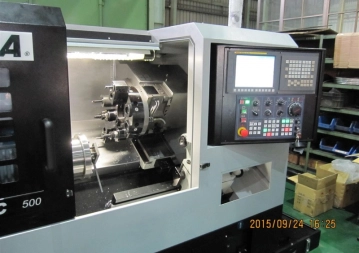

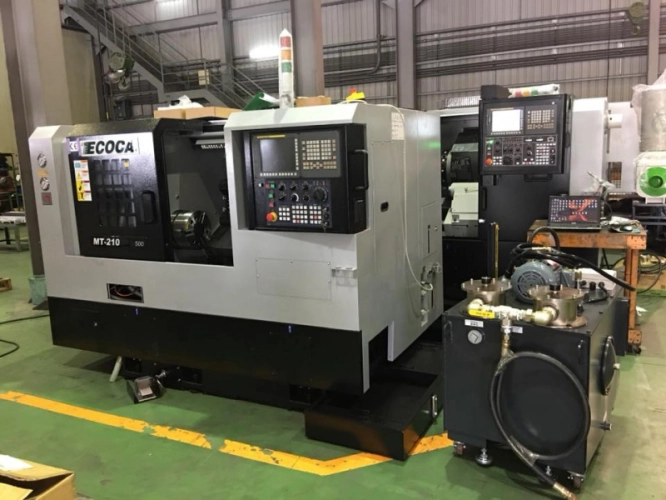

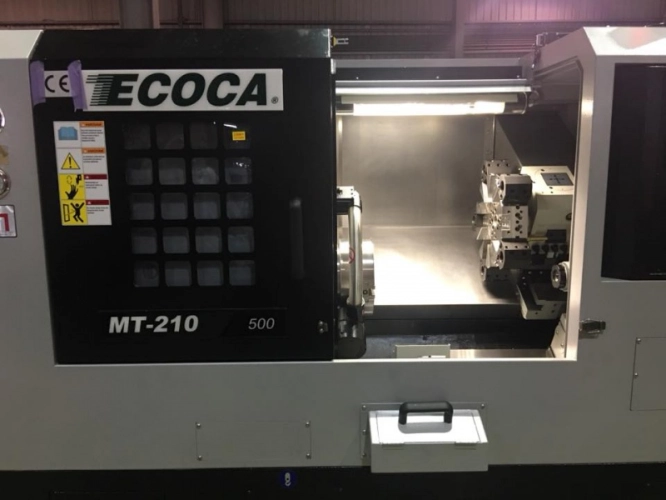

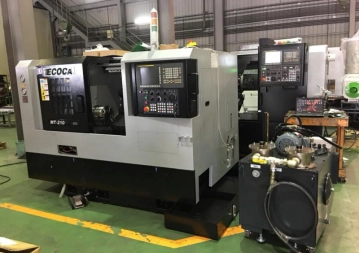

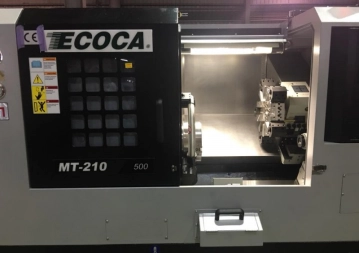

Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou výrobu.
Sklon 30° umožňuje účinné odstraňování třísek a pevnou podporu.

Nezávazně poptat
Max. průměr tyče 75 mm
Průměr sklíčidla 254 (10“) mm
Obráběný průměr 350 mm
Obráběná délka 500/750/1 000 mm

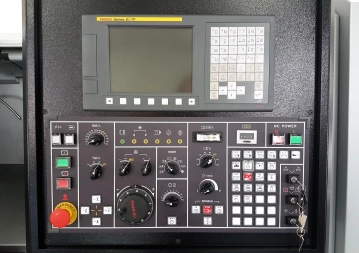

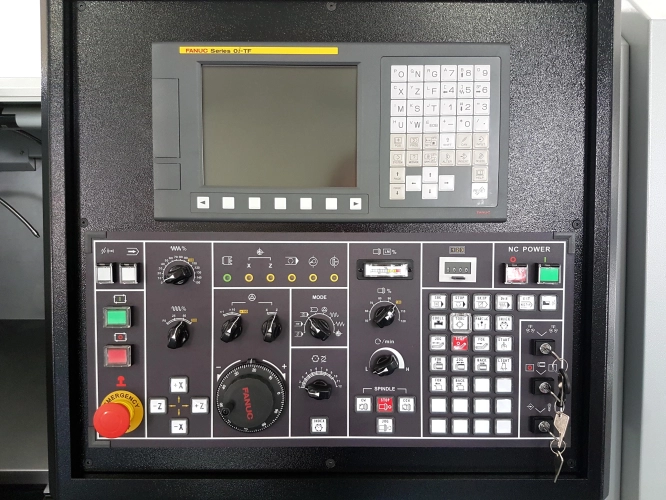

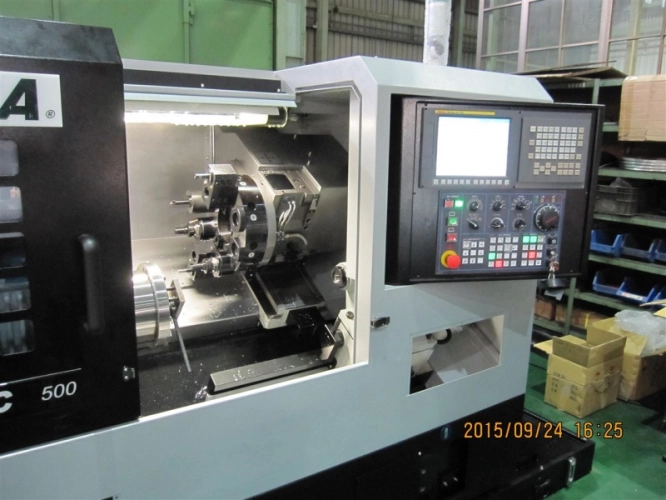

Řídící systém FANUC 0i-TF Plus nebo SIEMENS 828D dokáže výrazně eliminovat časy nutné k naprogramování výrobku.

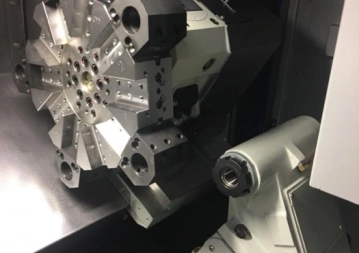

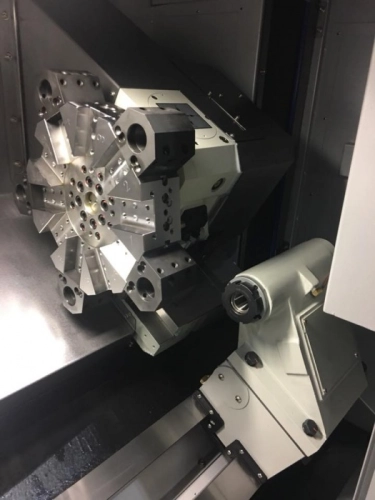

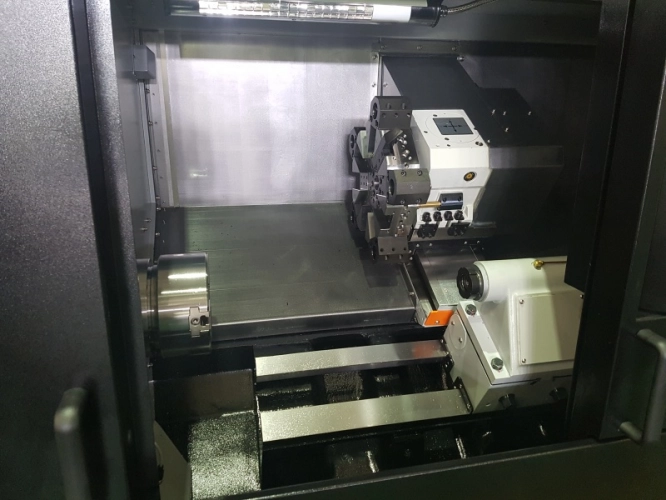

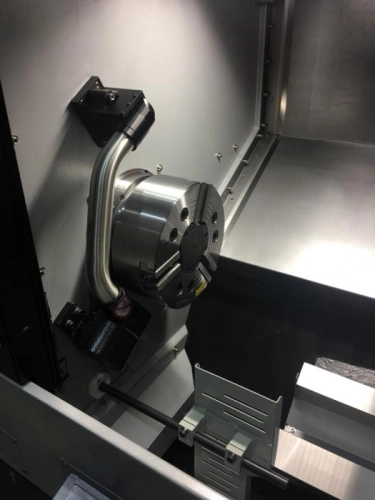

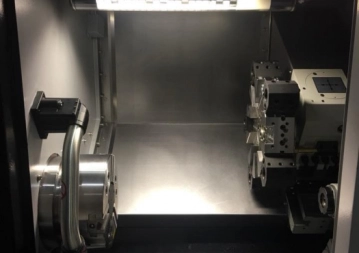

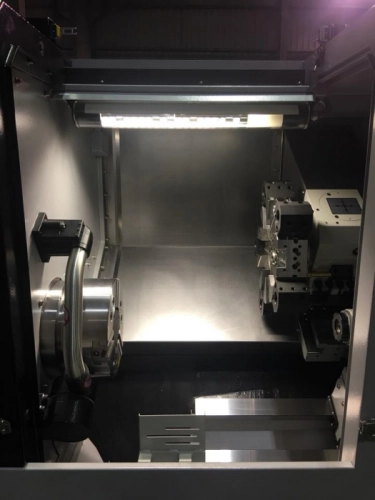

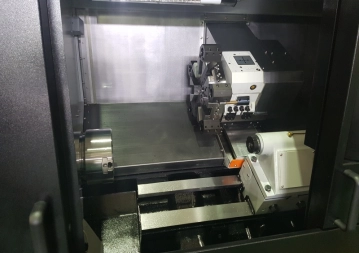

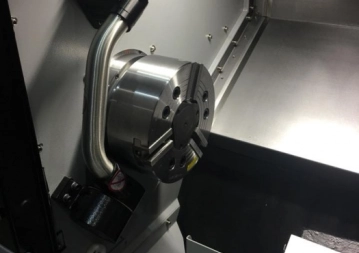

Standardním vybavením je hydraulické sklíčidlo, nástrojová sonda, hydraulická revolverová hlava s přímým upínáním, hydraulický koník a dopravník třísek.

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti.
Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby.
V ose X a Z je kluzné vedení nebo volitelně lineární válečkové vedení.

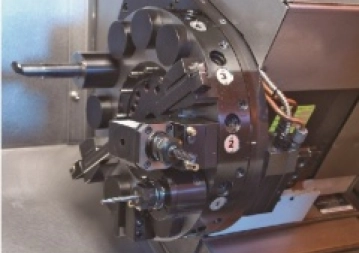

Tyto modely se vyrábí ve vzdálenosti mezi středy 500, 750 a 1 000 mm bez možností C osy a poháněných nástrojů nebo ve variantě MC s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s VDI30 nástrojovou hlavou pro poháněné nástroje a hydraulickou diskovou brzdou.

Základní údaje
Počet řízených os2
Točný průměr nad ložemmm545
Točný průměr nad suportemmm350
Max. průměr obráběnímm380
Pracovní délkamm500 / 750 / 1 000
Pojezdy
Příčný posuv (osa X)mm200
Podélný posuv (osa Z)mm530 / 780 / 1 030
Rychlost posuvu osy Xm/min.24 (30)
Rychlost posuvu osy Zm/min.24 (30)
Vřeteno
Otáčky vřetenemin-14,200
Ústí vřetenaA2-8
Vrtání vřetenamm90
Průchod vřetenamm75
Průměr hydraulického sklíčidlamm254 (10“)
Nástroje
Počet nástrojových místpozic10
Rozměr upínacích nástrojůmm25 x 25
Průměr vyvrtávacích nástrojůmm40
Otáčky poháněných nástrojůmin-1-
Koník
Průměr pinolymm58
Vysunutí pinolymm88
Kužel pinolyMT4
Pojezd koníkumm460 / 710 / 960
Motor
Hlavní vřetenokW18,5/22
Poháněné nástrojekW-
Osa XkW3
Osa ZkW4
Konstrukce stroje
Materiál základny strojelitina
Vedení v ose Zkluzné (lineární)
Vedení v ose Xkluzné (lineární)
Napájení a náplně stroje
Celkový příkonkVA30
Kapacita obráběcí emulzeL125
Pracovní tlak vzduchubar6
Údaje stroje
Šířka (z pohledu obsluhy)mm2 300 / 3 100 / 3 900
Hloubkamm1 500
Výškamm1 700
Hmotnostkg4 300 / 4 900 / 5 500

Standardní výbava


řídící systém FANUC 0i-TF Plus
10-ti polohová nástrojová hlava LS 160 s přímým upínáním
základní sada držáků
kluzné vedení ve všech osách
vřeteno chlazené olejem
automatický mazací systém
výkonný chladící systém
výměník tepla pro elektrickou skříň
podpěrný koník s hydraulickým výsuvem pinoly
integrovaná hydraulická jednotka
seřizování upínacího tlaku hydraulického sklíčidla
seřizování upínacího tlaku hydraulického koníku
úplné krytí pracovního prostoru
posuvné dveře s okny
osvětlení pracovního prostoru
tří barevné indikační světlo
polohovací šrouby a bloky
transformátor
stroj dle CE normy

Volitelná výbava


Řídící systém
SIEMENS 828D
Upínání
kleštinový upínač místo hydraulického sklíčidla
manuální luneta
automatická hydraulická luneta ATLING
držáky nástrojů
Systém odvodu třísek
dopravník třísek
vozík na třísky
Ostatní
odlučovač oleje
automatická lopatka pro zachycování obrobku
obrobkový dopravník
autumatická nástrojová sonda RENISHAW
příprava pro podavač tyčí
podavač tyčí
