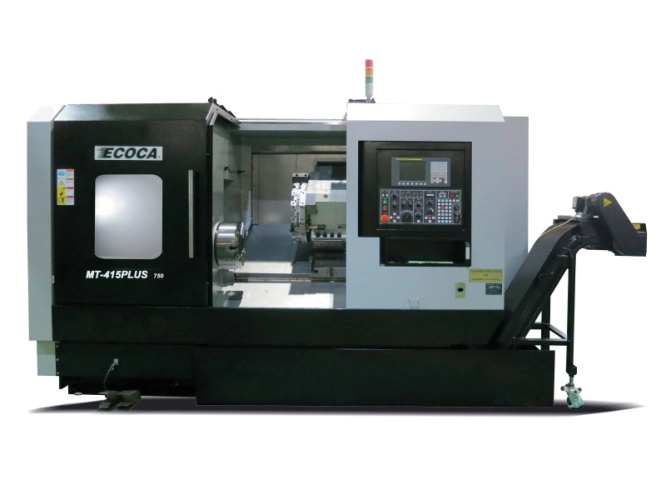

Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub, ale i pro kusovou a malosériovou výrobu.
Nezávazně poptatMax. průměr tyče | 91 mm |
---|---|
Průměr sklíčidla | 305 (12“) mm |
Obráběný průměr | 660 mm |
Obráběná délka | 720/970/1970/2970/3970 mm |
Řídící systém FANUC 0i-TF Plus nebo SIEMENS 828D dokáže výrazně eliminovat časy nutné k naprogramování výrobku.
Standardním vybavením je hydraulické sklíčidlo, nástrojová sonda, hydraulická revolverová hlava s přímým upínáním, hydraulický koník a dopravník třísek.

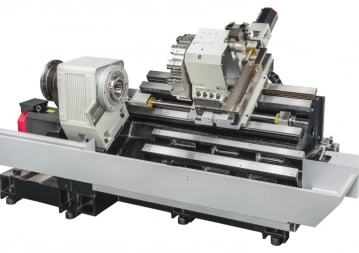

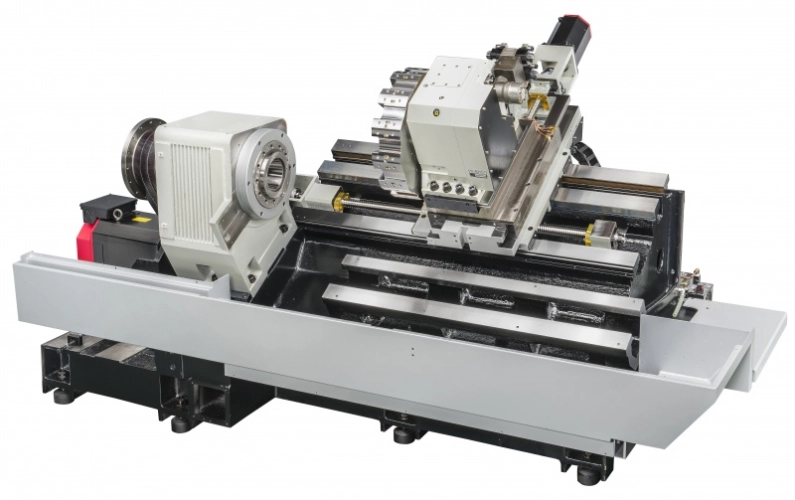

Hlavní části jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepjaté kuličkové šrouby. V ose X a Z je kluzné vedení.

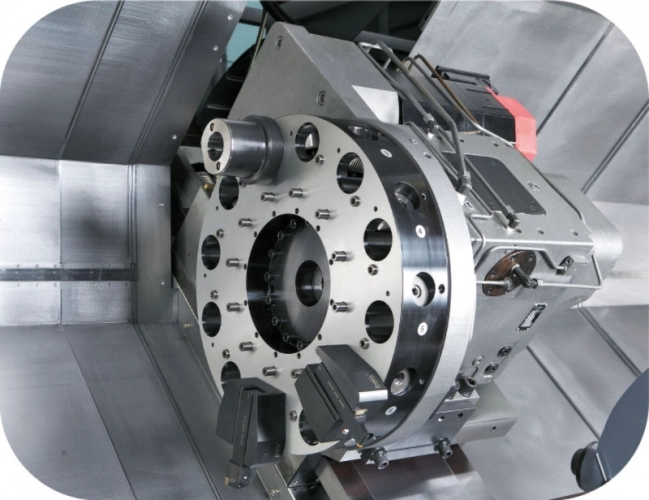

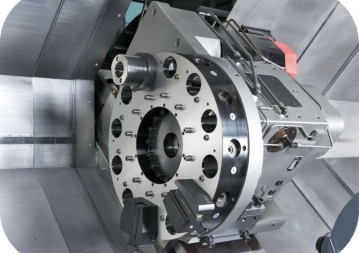

Tyto modely se vyrábí ve vzdálenosti mezi středy 750, 1000, 2000, 3000 a 4000 mm bez možností C osy a poháněných nástrojů nebo ve variantě MC s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s VDI50 nástrojovou hlavou pro poháněné nástroje a hydraulickou diskovou brzdou pro zvýšení stability během frézování.
30° sklon umožňuje účinné odstraňování třísek a pevnou podporu.
Základní údaje | ||
---|---|---|
Počet řízených os | 2 | |
Točný průměr nad ložem | mm | 830 |
Točný průměr nad suportem | mm | 700 |
Max. průměr obrábění | mm | 660 |
Pracovní délka | mm | 720 / 970 / 1 970 / 2 970 / 3 970 |
Pojezdy | ||
Příčný posuv (osa X) | mm | 330 + 30 |
Podélný posuv (osa Z) | mm | 750 / 1 000 / 2 000 / 3 000 / 4 000 |
Rychlost posuvu osy X | m/min. | 20 |
Rychlost posuvu osy Z | m/min. | 20 |
Vřeteno | ||
Otáčky vřetene | min-1 | 3,200 |
Ústí vřetena | A2-8 | |
Vrtání vřetena | mm | 102 |
Průchod vřetena | mm | 91 |
Průměr hydraulického sklíčidla | mm | 305 (12“) |
Nástroje | ||
Počet nástrojových míst | pozic | 12 |
Rozměr upínacích nástrojů | mm | 32 x 32 |
Průměr vyvrtávacích nástrojů | mm | 60 |
Otáčky poháněných nástrojů | min-1 | - |
Koník | ||
Průměr pinoly | mm | 150 |
Vysunutí pinoly | mm | 120 |
Kužel pinoly | MT5 | |
Pojezd koníku | mm | 650 / 900 / 1 900 / 2 900 / 3 900 |
Motor | ||
Hlavní vřeteno | kW | 18,5/22 (22/30) |
Poháněné nástroje | kW | - |
Osa X | kW | 4 |
Osa Z | kW | 7 |
Konstrukce stroje | ||
Materiál základny stroje | litina | |
Vedení v ose Z | kluzné | |
Vedení v ose X | kluzné | |
Napájení a náplně stroje | ||
Celkový příkon | kVA | 55 |
Kapacita obráběcí emulze | L | 300 |
Pracovní tlak vzduchu | bar | 6 |
Údaje stroje | ||
Šířka (z pohledu obsluhy) | mm | 3 665 / 3 915 / 4 915 / 5 915 / 6 915 |
Hloubka | mm | 2 150 |
Výška | mm | 2 200 |
Hmotnost | kg | 7 800 / 8 300 / 10 300 / 12 500 / 14 500 |
řídící systém FANUC 0i-TF Plus |

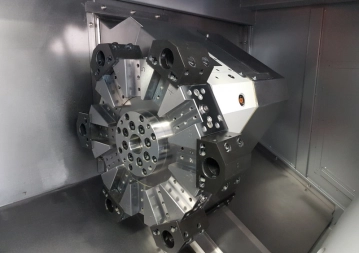

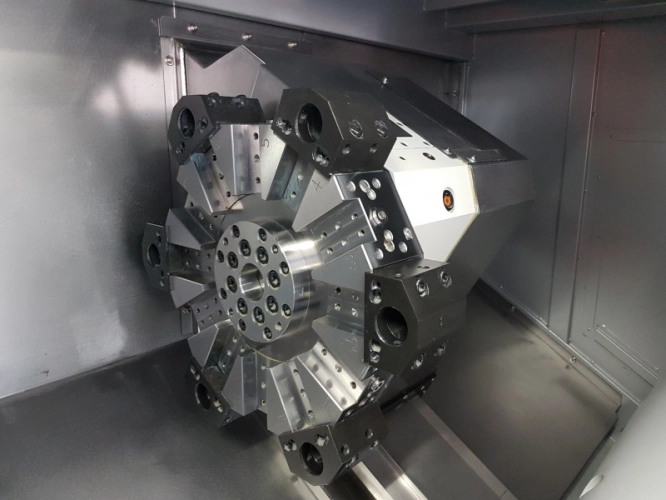

12-ti polohová nástrojová hlava LS 320 s přímým upínáním |
základní sada držáků |
kluzné vedení ve všech osách |
vřeteno chlazené olejem |
automatický mazací systém |
výkonný chladící systém |
výměník tepla pro elektrickou skříň |
podpěrný koník s hydraulickým výsuvem pinoly |
integrovaná hydraulická jednotka |
seřizování upínacího tlaku hydraulického sklíčidla |
seřizování upínacího tlaku hydraulického koníku |
úplné krytí pracovního prostoru |
posuvné dveře s okny |
osvětlení pracovního prostoru |
tří barevné indikační světlo |
polohovací šrouby a bloky |
transformátor |
stroj dle CE normy |
Řídící systém |
SIEMENS 828D |
Pohon |
výkonnější motor vřetene |
2°automatická převodovka |
Upínání |
kleštinový upínač místo hydraulického sklíčidla |
manuální luneta |
automatická hydraulická luneta ATLING |
programovatelný koník |
držáky nástrojů |
Systém odvodu třísek |
dopravník třísek |
vozík na třísky |
Ostatní |
odlučovač oleje |
automatická lopatka pro zachycování obrobku |
obrobkový dopravník |
autumatická nástrojová sonda RENISHAW |
příprava pro podavač tyčí |
podavač tyčí |
