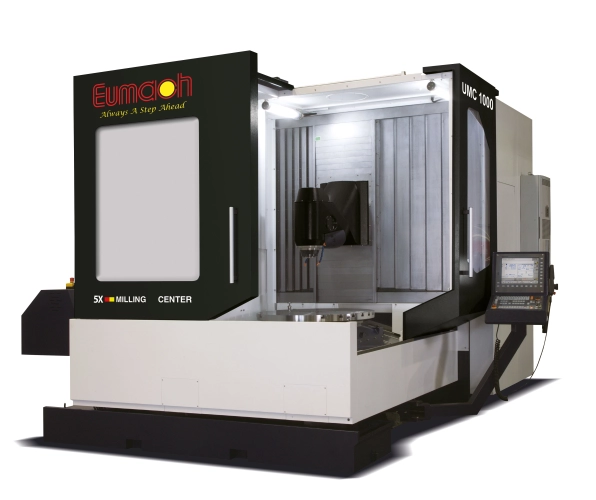

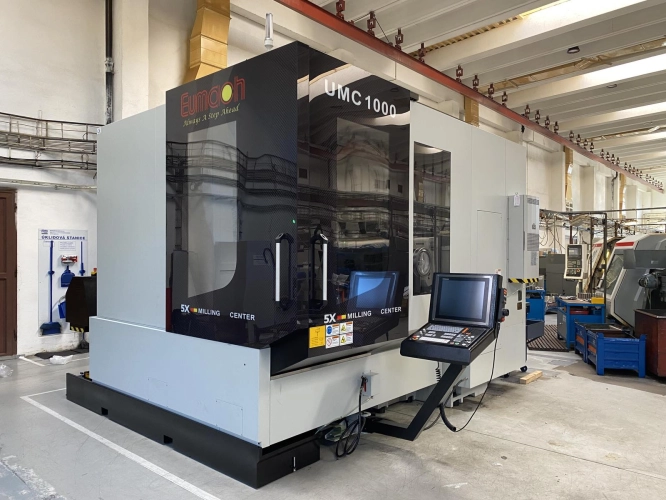

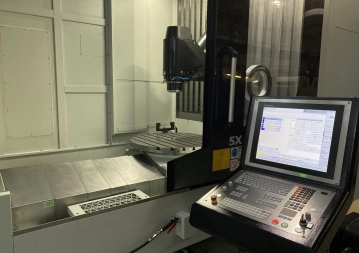

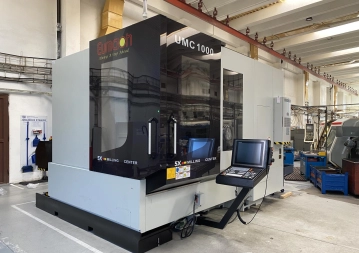

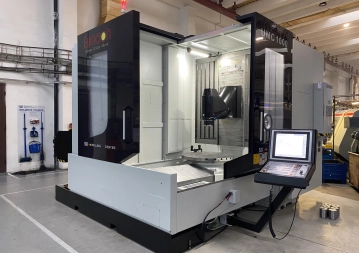

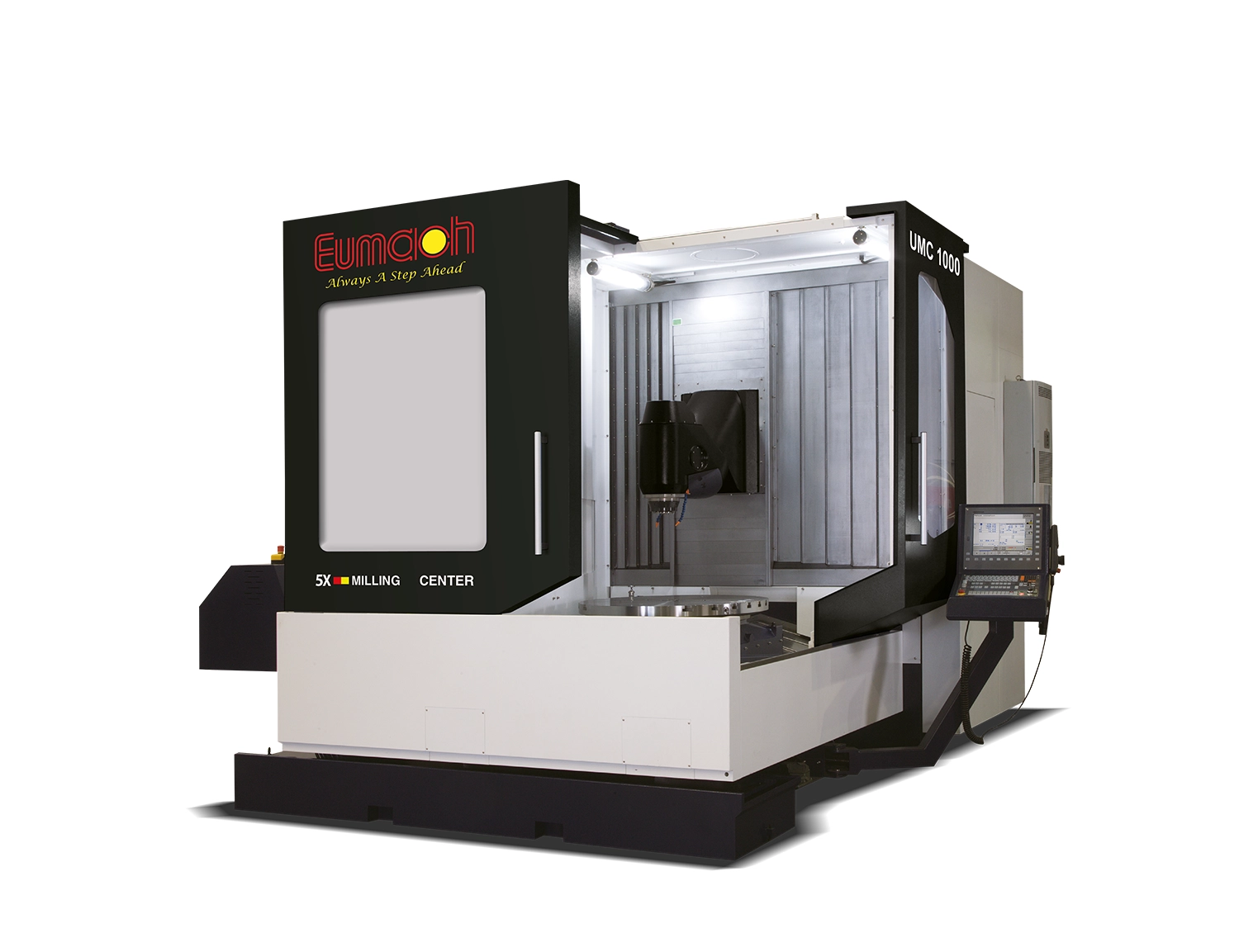

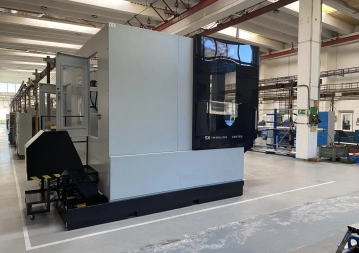

5-ti osé frézovací centrum UMC-1000
zajišťuje vysoce výkonné vícestranné obrábění, vysokou produktivitu, flexibilitu a opakovatelnost

Nejnovější inovace využívající kombinaci výhod jak portálové konstrukce, tak konstrukce s pojízdným sloupem.
Naklápěcí frézovací hlava s přesností 0,001° poháněná momentovým motorem.

Nezávazně poptat
Velikost stolu 1 000 x 800 mm
Rozjezdy X/Y/Z 1 000/800/700 mm
Upínací kužel ISO 40 (HSK-A63)
Hmotnost stroje 15 000 kg
  • Časová úspora díky vícestrannému obrábění a odpadající nutnosti přenastavování
  • Maximální produktivita díky rychlému pohybu a velké akceleraci
  • Obrovská všestrannost a flexibilita při obrábění jednotlivých dílů
  • Maximální stabilita díky optimálnímu roznášení zátěže
  • Nejvyšší přesnost a opakovatelnost, protože nedochází ke vzájemnému překrývání os

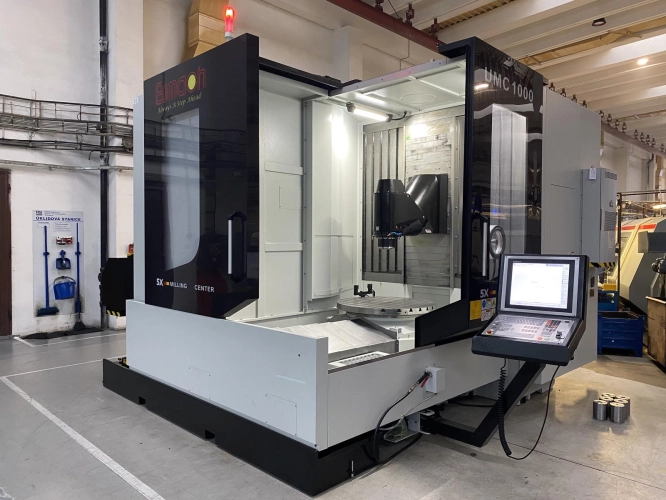

  • Posuvné přední a boční dveře s velmi širokým rozevřením umožňujícím snadné zakládání nezvykle tvarovaných obrobků.

VÁLEČKOVÉ VODICÍ DRÁHY
Velmi tuhé a vysoce zatížitelné válečkové vodicí dráhy pro lineární pohyb ve 3 osách zajišťují nízkou startovní setrvačnost, nízké tření a velkou akceleraci, mají servopohon optimalizující rychlost a při požadavcích na vysokou řeznou rychlost zaručují okamžitou a přesnou reakci stroje, obzvlášť při rychlém najíždění do pozice a obrábění kontur.

KULIČKOVÉ ŠROUBY
Vysoce přesné a tuhé kuličkové šrouby o průměru 50 mm na 3 osách poháněné výkonnými servomotory na střídavý proud a přímo propojené se spojkami přinášejí díky své přesnosti nejlepší výsledky při vysokorychlostním obrábění a při finišování.

NEVŠEDNÍ PŘESNOST - standardní vybavení zajišťuje vynikající přesnost tohoto vysoce výkonného stroje.
Vysoce přesná lineární měřítka na 3 lineárních osách X, Y, Z.
Vysoce přesný rotační kodér na 2 rotačních osách B a C.

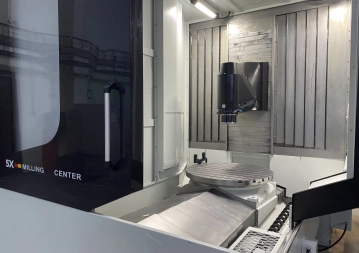

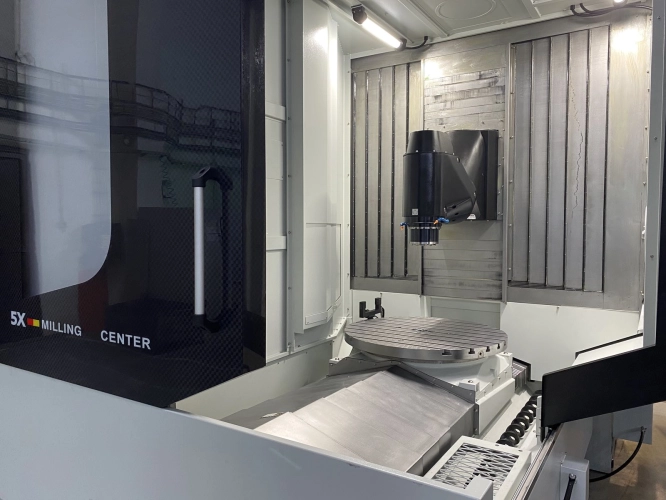

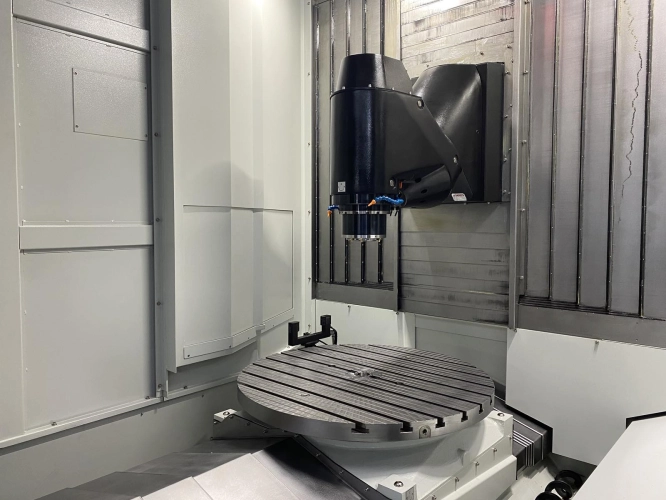

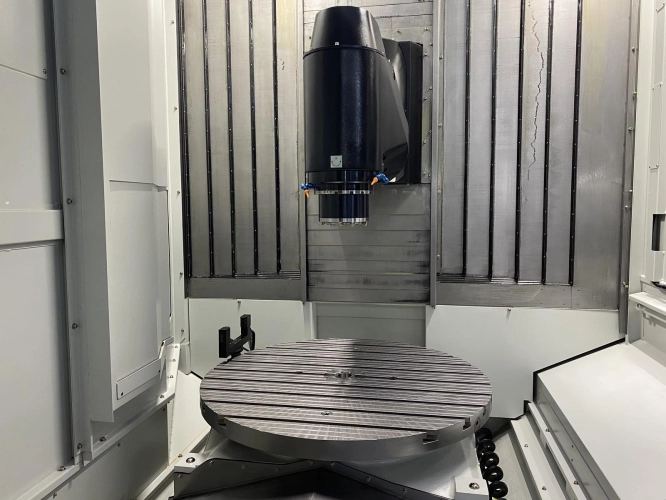

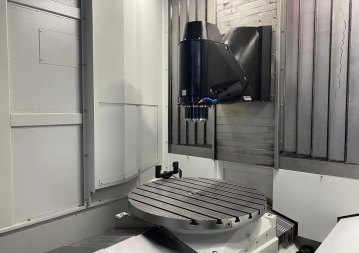

OSA B – INOVAČNÍ NAKLÁPĚCÍ FRÉZOVACÍ HLAVA
Naklápěcí frézovací hlavu s kontinuálním pohybem řídí nejmodernější momentový motor. Zaručuje maximální dynamiku a linearitu pohybu a protože neobsahuje tradiční mechanické kinematické součásti, dosahuje při finišování povrchů mnohem vyšších výkonů. K dosažení maximální přesnosti má zabudovaný systém přímého načítání pomocí vysoce přesného úhlového kodéru.

Jakožto řízená osa B se naklápěcí hlava nastaví z vertikálního na horizontální obrábění během několika sekund.

Plně automatické indexování z vertikální do horizontální pozice po 0,001° pomocí momentového motoru přináší obsluze nebývalou flexibilitu a nové možnosti: vícestranné obrábění bez přestavování obrobku, výroba složitých dílů v jediném nastavení, pětistranné obrábění bez dalšího upínání, pětistranné obrábění v kombinaci s rotačním stolem.

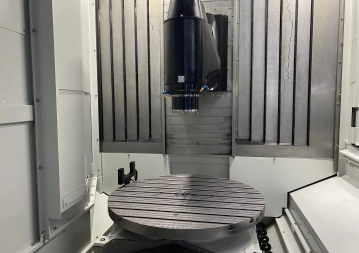

OSA C – ODOLNÝ CNC ROTAČNÍ STŮL
Rozměr 1 000 mm × 800 mm s nosností 1 500 kg, pohon servomotorem s indexací 0,001° pomocí vysoce přesného šnekového kola, upínací síla až 9000 kg, nastavování do pozice hydraulickým válcem, součástí je vysoce přesný rotační kodér.

Pojezdy
Osa Xmm1 000
Osa Ymm800
Osa Zmm700
Rychloposuv v osách X/Y/Zm/min.24 / 24 / 24
Pracovní posuv v osách X/Y/Zm/min.20 / 20 / 20
Vzdálenost čela vřetena od stolumm100 ~ 800
Pracovní otočný stůl
Rozměr otočného stolumm1 000 x 800
T drážkymm7 x 18 mm
Max. zatížení stolu vertikálně / horizontálněkg1 500
Rotační osy
Rozsah naklápění v ose B°+ 10 / - 190
Rychlost otáčení v ose Bmin-160
Rozsah otáčení v ose C°360
Rychlost otáčení v ose Cmin-160 (500)
Vřeteno
Kužel vřeteneBT40 (ISO40, HSK-A63)
Pohon vřeteneelektro-vřeteno
Otáčky vřetenemin-114.000 (18.000; 24.000)
Příkon motoru vřetene S1/S6 40%kW29 / 35
Max. kroutící moment S1/S6 40%Nm70 / 160
Přesnost najetí
Přesnost polohování v osách X/Y/Zmm+/- 0,008
Opakovatelná přesnost v osách X/Y/Zmm+/- 0,004
Přesnost polohování v ose B/C+ 5“
Výměník nástrojů
Maximální délka nástrojemm300
Maximální průměr nástroje / přes pozicimm120 / 240
Maximální hmotnost nástrojekg7
Typ zásobníkuramenový
Počet nástrojů v zásobníkuks40 (52, 80 opce)
Konstrukce stroje
Materiál základny strojelitina
Vedení v osách X / Ylineární
Vedení v ose Zlineární
Napájení a náplně stroje
Celkový příkonkVA60
Kapacita obráběcí emulzeL400
Pracovní tlak vzduchubar6
Údaje stroje
Šířka (z pohledu obsluhy)mm3 020
Hloubkamm3 780
Výškamm3 160
Hmotnostkg15 000

Standardní výbava

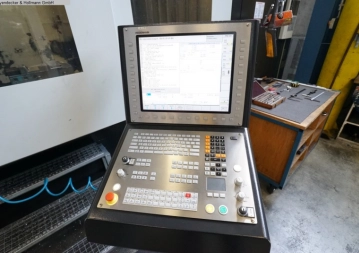

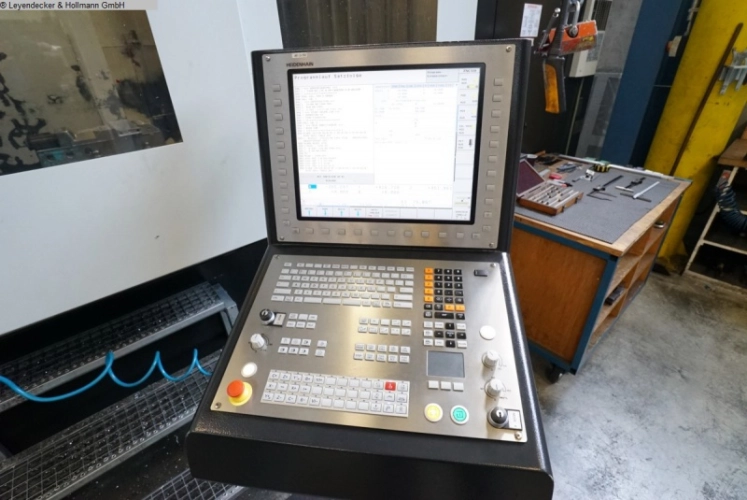

řídící systém HEIDENHAIN TNC 640
5 –ti osé kontinuální obrábění
automatický zásobník na 40 nástrojů
otočný stůl - velikost 1 000 mm
vřeteno chlazené olejem a vzduchem
optický enkodér v osách B, C
přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z
olejový skimmer
systém chlazení a oplachu třísek
kompletní chladící systém vnější
chlazení středem vřetene CTS 20bar
chlazení středem vřetene vzduchem
ofuk vřetena vzduchem
oplach vřetena
centrální systém automatického mazání
přímé závitování
plné zakrytování stroje

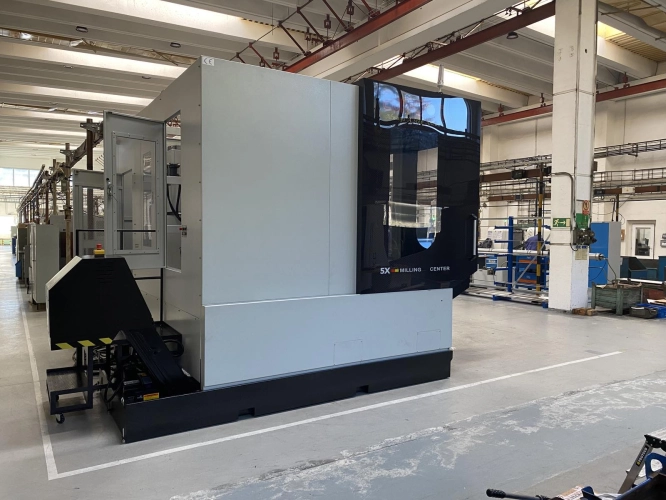

článkový dopravník třísek + vozík na třísky
klimatizace pro elektrickou skříň
automatické vypnutí
ethernetové rozhraní RS232

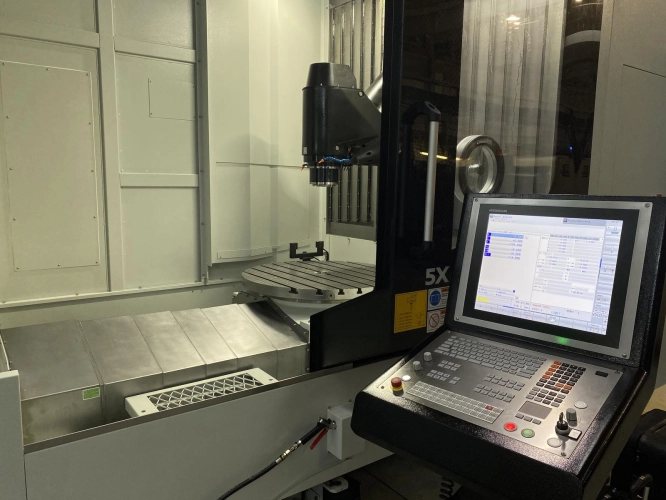

polohovatelný řídící panel
ruční kolečko MPG
vzduchová pistole
oplachová pistole
výkonné osvětlení pracovního prostoru
signalizační světla
stroj dle CE normy

Volitelná výbava


Řídící systém
SIEMENS 840D sl
Automatický zásobník nástrojů
52 nástrojů
80 nástrojů
Vřeteno
vysokorychlostní vřeteno 18.000 min-1, elektro vřeteno
vysokorychlostní vřeteno 24.000 min-1, elektro vřeteno
Chladicí kapalina CTS
chlazení středem vřetene o tlaku 50 bar
chlazení středem vřetene o tlaku 70 bar
Systém odvodu třísek
škrabkový dopravník třísek
jednotka odsávání olejové mlhy
Měřicí systém - sondy
automatická nástrojová sonda RENISHAW
automatická obrobková sonda RENISHAW
automatická nástrojová sonda BLUM
automatická obrobková sonda BLUM
