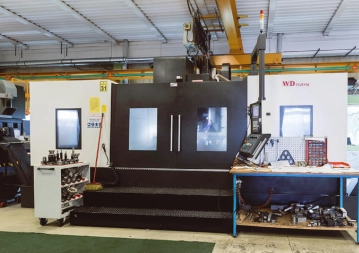

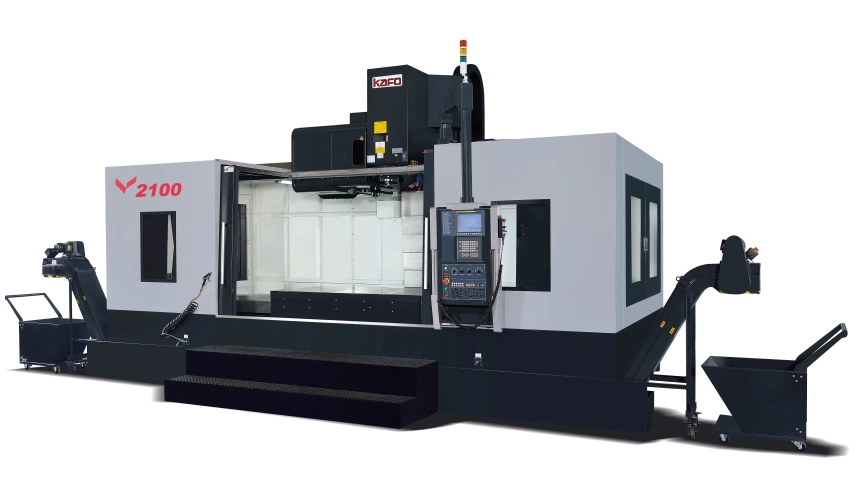

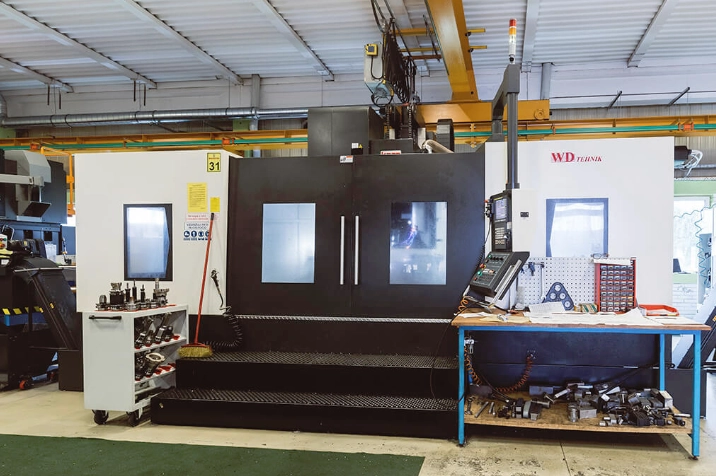

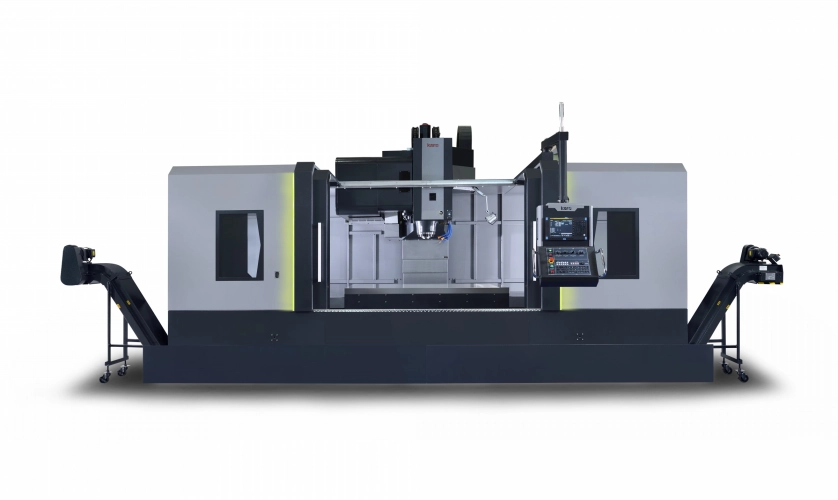

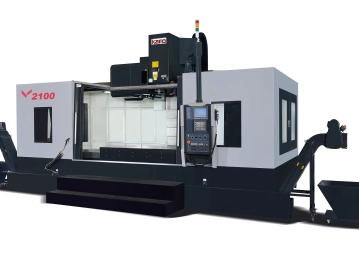

Tyto obráběcí centra jsou mimořádně vysoce výkonná vyvrtávací a frézovací 3-osá až 4-osá centra. Svojí robustností a tuhou konstrukcí umožňující vysoko produktivní a přesné frézování, vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů v obrobcích z oceli, ocelolitiny, litiny a slitiny lehkých i barevných kovů.

Nezávazně poptat
Velikost stolu 2 100 x 1 000 mm
Rozjezdy X/Y/Z 2 100/1 020/900 mm
Upínací kužel ISO 50
Hmotnost stroje 21 000 kg

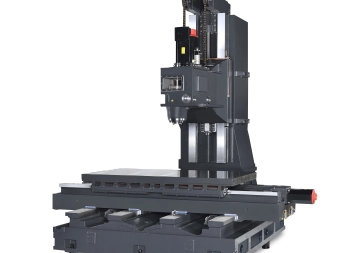

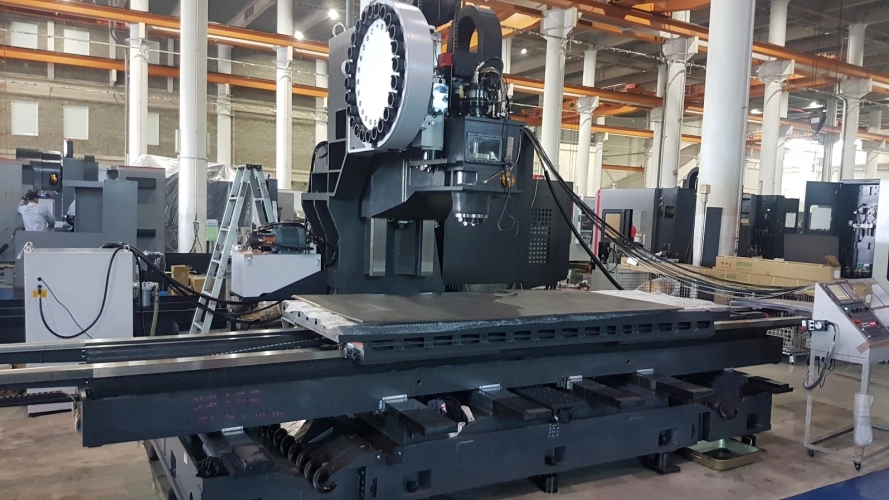

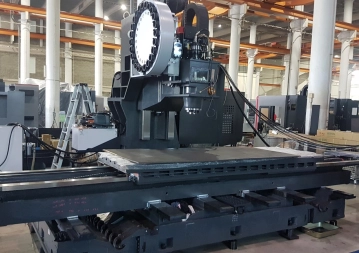

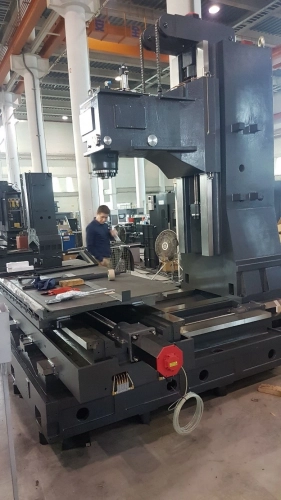

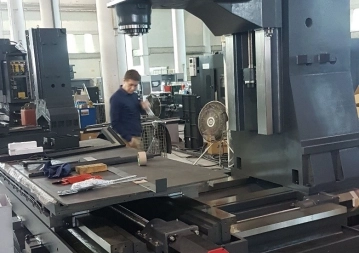

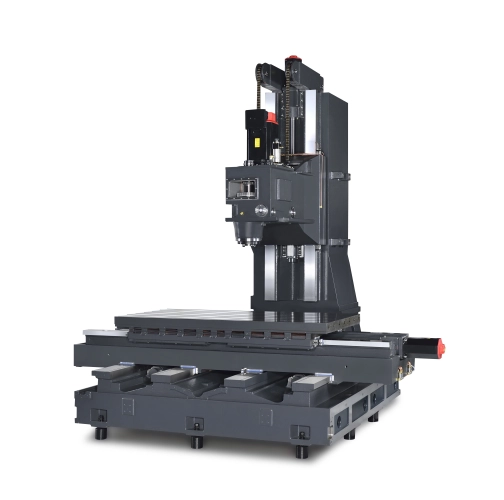

Kluzné vedení v osách X, Y, Z přispívají k dlouhodobé pracovní přesnosti a tuhosti vedení stroje. Předností těchto obráběcích center jsou velké rozměry pracovního stolu a dvířka na bočních krytech umožňující obrábění obrobků s délkou větší jako je délka stolu. Charakteristická je i neobvykle vysoká tuhost stroje s vysokou dynamickou a tepelnou stabilitou a výkonnost vřetena poháněného servomotorem.

Zásobník nástrojů s 24 pozicemi a silovým vřetenem s převodovkou se 8.000 min-1 jsou standardní funkce. Můžeme však nabídnout 30, 40 nebo 60 pozic v zásobníku nástrojů a otáčky vřetena zvýšit na 10.000 min-1 s přímým pohonem a tím zvýšit produktivitu tohoto stroje.

Dalšími nadstandardními možnostmi je přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z, chlazení středem vřetene CTS, 4-osa až do velikosti 400 mm a další..

Pojezdy
Osa Xmm2 100
Osa Ymm1 020
Osa Zmm900 (1 070)
Rychloposuv v osách X/Y/Zm/min.10/10/10
Pracovní posuv v osách X/Y/Zm/min.8
Vzdálenost čela vřetena od stolumm100 ~ 1 000 (100 ~ 1 170)
Vřeteno
Kužel vřeteneISO 50
Pohon vřetenepřevodovka (přímý)
Otáčky vřetenemin-18.000 (10.000)
Výkon motoru vřetenekW24 / 48
Výkon motoru vřetene (volitelně)kW(15 / 32)
Průměr ložisek vřetenemm90
Pracovní stůl
Rozměr stolumm2 100 x 1 000
Maximální zatížení stolukg3 000
Šířka, rozteč a počet T drážekmm22 x 150 x 7
Přesnost najetí
Přesnost polohovánímm0,022
Opakovatelná přesnostmm0,017
Výměník nástrojů
Typramenový
Počet nástrojůks24 (30; 40; 60)
Maximální délka nástrojemm300
Maximální průměr nástroje / přes pozicimm105 / 210
Maximální hmotnost nástrojekg15
Rychlost výměny (nástroj-nástroj)s2,8
Konstrukce stroje
Materiál základny strojelitina
Vedení v osách X / Ykluzné
Vedení v ose Zkluzné
Napájení a náplně stroje
Celkový příkonkVA55
Kapacita obráběcí emulzeL770
Pracovní tlak vzduchubar6
Údaje stroje
Šířka (z pohledu obsluhy)mm6 430
Hloubkamm4 145
Výškamm3 576
Hmotnostkg21 000

Standardní výbava


řídící systém HEIDENHAIN TNC 620
automatický zásobník na 24 nástrojů
vřeteno chlazené olejem
ofuk vřetena vzduchem
oplach vřetena
centrální systém automatického mazání
systém chlazení a oplachu třísek
přímé závitování
plné zakrytování stroje
šnekový dopravník třísek
olejový skimmer
výměník tepla pro elektrickou skříň
automatické vypnutí
ethernetové rozhraní RS232
polohovatelný řídící panel
ruční kolečko MPG
vzduchová pistole
oplachová pistole
polohovací šrouby a bloky
výkonné osvětlení pracovního prostoru
signalizační světla
stroj dle CE normy

Volitelná výbava


Řídící systém
HEIDENHAIN TNC 640
FANUC 0i-MF Plus
SIEMENS 828D / 840D sl
MITSUBISHI
FAGOR
Automatický zásobník nástrojů
30 nástrojů
40 nástrojů
60 nástrojů
Vřeteno
vysokorychlostní vřeteno 10.000 min-1, přímý pohon
zvýšení výkonu motoru vřetena na 22/26 kW
Chladicí kapalina CTS
chlazení středem vřetene o tlaku 30 bar
chlazení středem vřetene o tlaku 50 bar
chlazení středem vřetene o tlaku 70 bar
Systém odvodu třísek
dopravník třísek (článkový / řemenový typ)
jednotka odsávání olejové mlhy
Měřicí systém - sondy
automatická nástrojová sonda RENISHAW
automatická obrobková sonda RENISHAW
automatická nástrojová sonda BLUM
automatická obrobková sonda BLUM
Ostatní
přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z
klimatizační jednotka pro elektrickou skříň
příprava pro otočný stůl (4.osa)
příprava pro sklopně otočný stůl (4 + 1 osa)
otočný stůl (4.osa)
sklopně otočný stůl (4 + 1 osa)
