COMPACT HMC
COMPACT HMC
Horizontální obráběcí centrum s vrtáním hlubokých děr

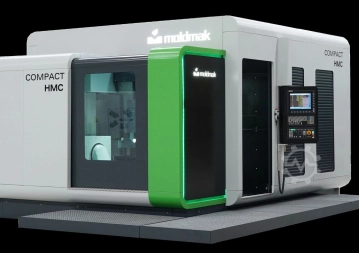

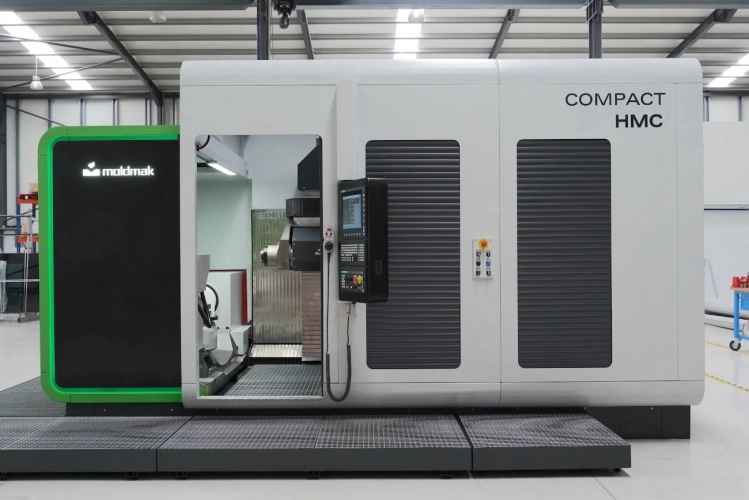

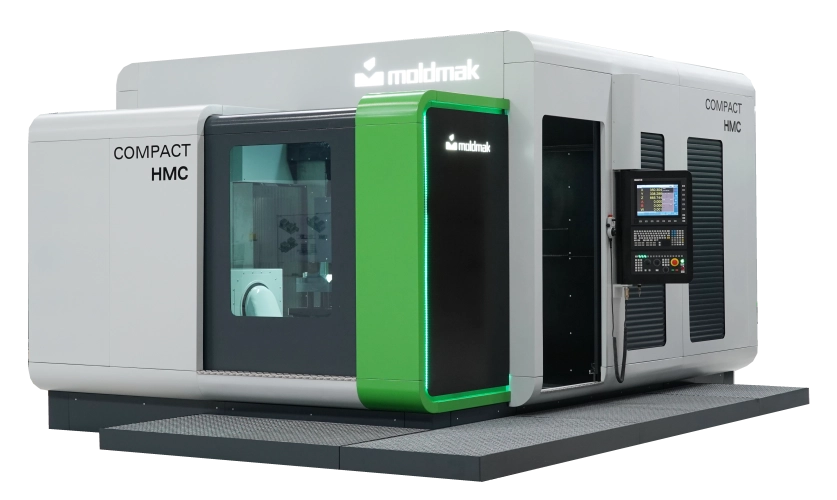

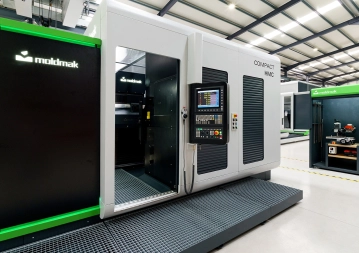

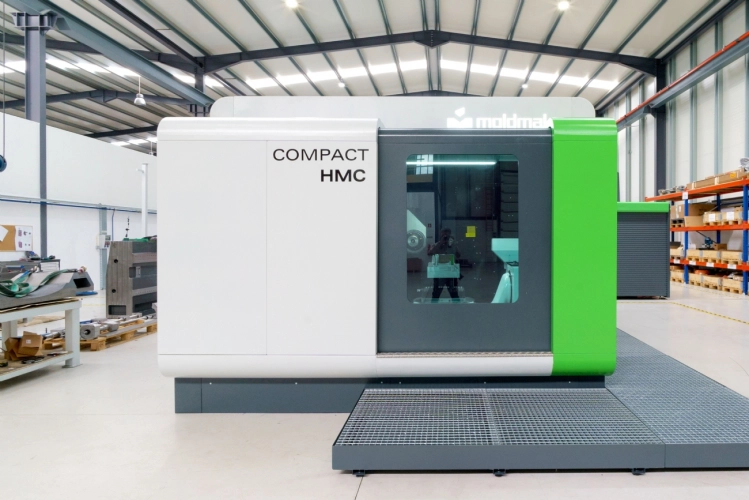

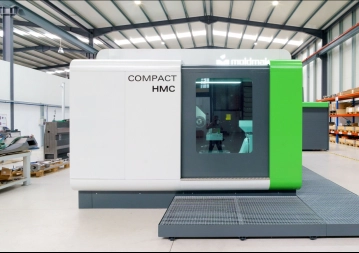

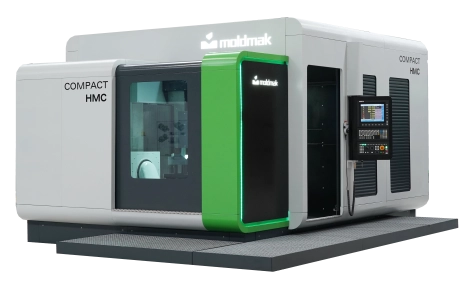

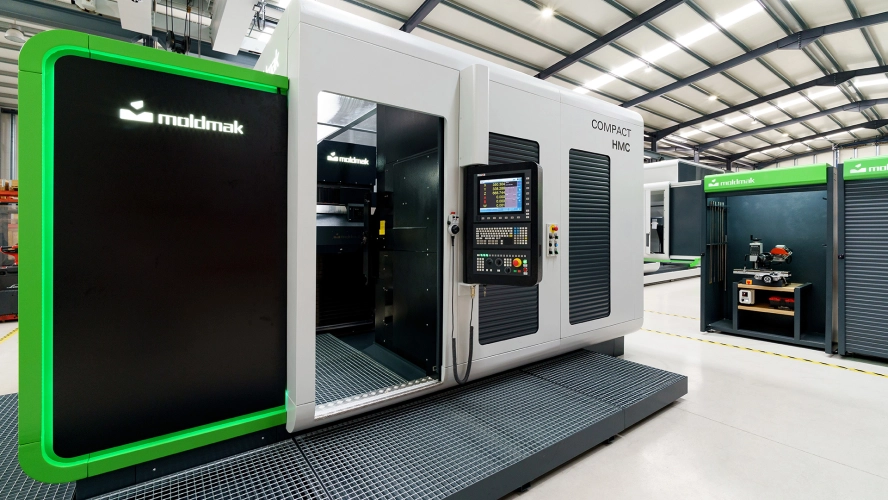

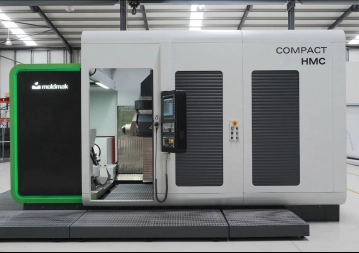

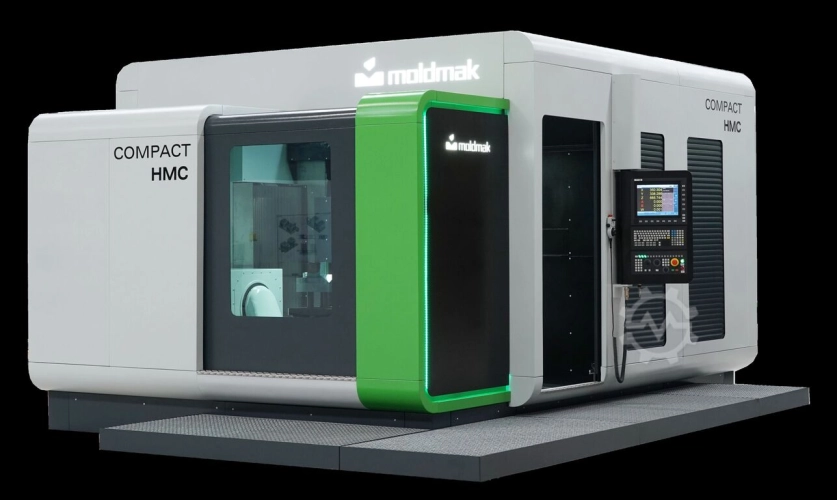

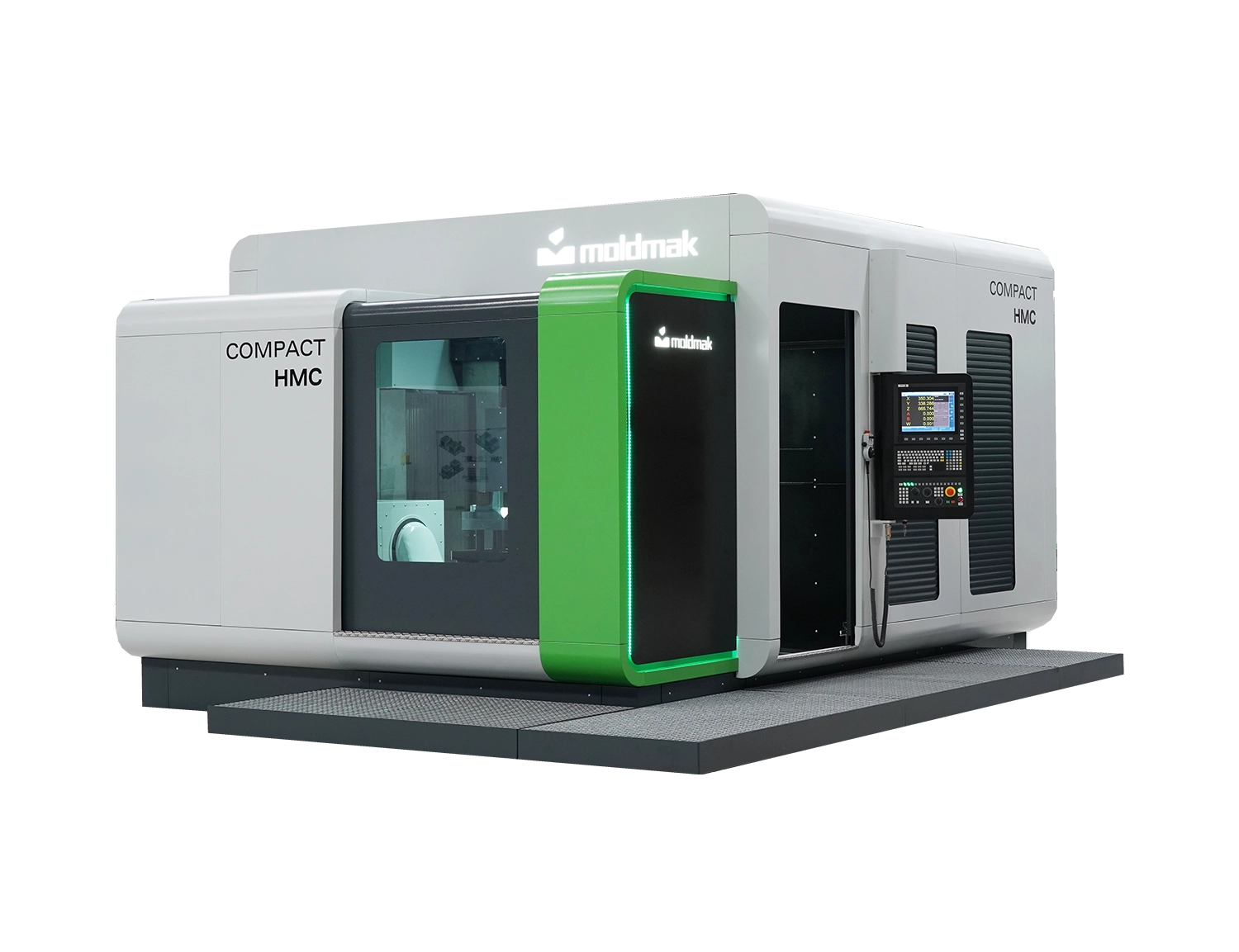

Moldmak COMPACT HMC je horizontální obráběcí centrum s vysokorychlostním HSC se 6 spojitými osami, k obrábění formařských ploch v dílech do 850 kg. Umožňuje pracovat všech 5 ploch součásti ve stejném nastavení. Vhodné pro obrábění břitových destiček a pohyblivých prvků vyrobených z ocelí vysoké tvrdosti. Poskytuje použití nástrojů pro vrtání hlubokých děr s vyhrazeným „W“. Stroj může být vybaven paletizačním systémem a automatickou výměnou nástrojů.
Nezávazně poptat| Pracovní stůl | Ø 600 mm |
|---|---|
| Rozjezdy X/Y/Z | 700/860/520 mm |
| Otáčky vřeten | 18.000 min-1 |
| Upínací kužel | ISO 40 / HSK-A630 |
Moldmak COMPACT HMC je horizontální 6-ti osé obráběcí centrum s vysokorychlostním frézováním HSC vhodné k obrábění forem do 850 kg.

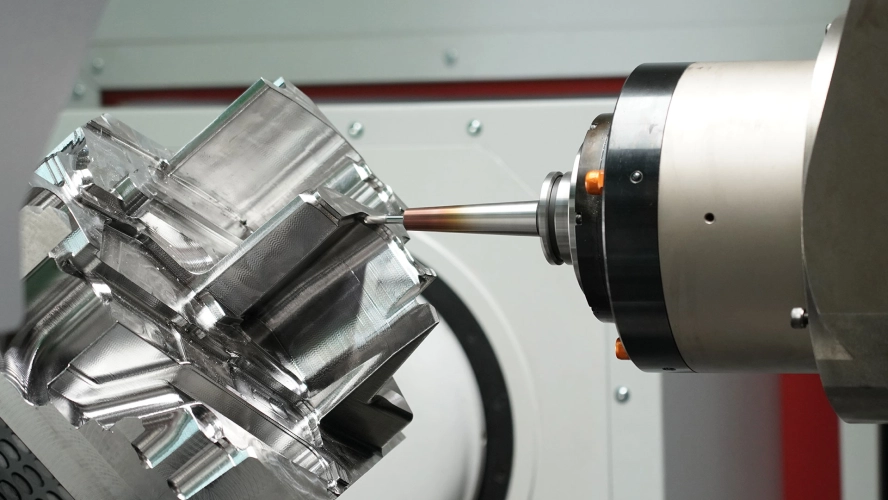

Umožňuje plynulé 5-ti osé forem z ocelí vysoké tvrdosti.
Dále také umožňuje použití nástrojů pro vrtání hlubokých děr (osa W).
Stroj také může být vybaven paletizačním systémem nebo automatickou výměnou nástrojů.
Hlavní výhoda strojů Moldmak COMPACT spočívá v jeho víceúčelovém využití jak pro přesné obrábění forem, tak i hluboké vrtání hlubokých děr (dělové vrtání) a to vše na jedno upnutí.
Zároveň stroj díky své tuhosti a přesnosti umožňuje stát se i souřadnicovým měřícím strojem.

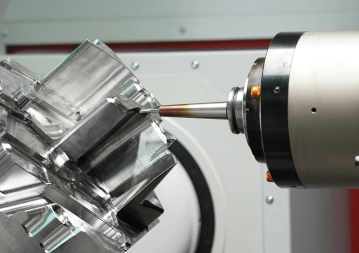

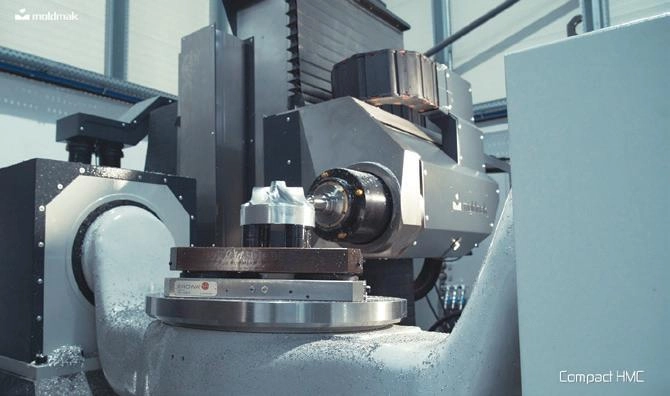

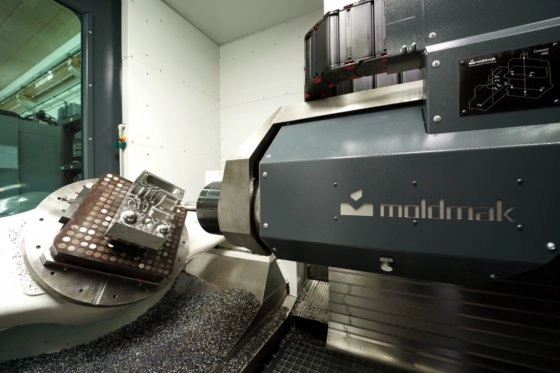

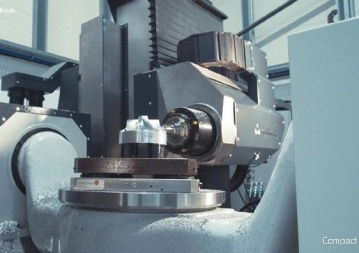

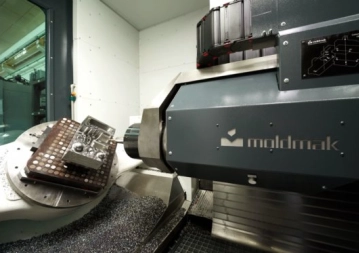

Jeho robustní konstrukce horizontální hlavy umožňuje vysoce výkonné úhlové frézování a vrtání, speciálně navrženo pro produktivní výrobu forem.
Stroje MOLDMAK v sobě obsahují i další možnosti kontroly procesů obrábění.
Pomocí tzv. IDC (Interim Dimensional Control) můžeme definovat kontrolu kvality provedení v průběhu celého procesu a zajistit, že postupujeme z jedné fáze do druhé pouze tehdy, když je díl v souladu s tím, co je naplánováno.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 700 |
| Osa Y | mm | 860 |
| Osa Z | mm | 520 |
| Osa B | ° | 360 |
| Rychloposuv v osách X/Y/Z | m/min. | 30/30/30 |
| Osa W | mm | 950 |
| Osa A - rozsah naklápění | ° | -110 ~ +110 |
| Vřeteno | ||
| Kužel vřetene | ISO40 / HSK-A63 | |
| Otáčky vřetene | min-1 | 18.000 |
| Motor | ||
| Hlavní vřeteno | kW | 18/22 |
| Pracovní stůl | ||
| Maximální zatížení stolu | kg | 850 |
| Průměr rotačního stolu | mm | 600 |
| Výměník nástrojů | ||
| Počet nástrojů | ks | 1 ~ 60 |
| Maximální hmotnost nástroje | kg | 8 |
| Napájení a náplně stroje | ||
| Kapacita obráběcí emulze | L | 2 000 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 3 760 |
| Hloubka | mm | 4 870 |
| Výška | mm | 2 800 |
Standardní výbava
Bude součástí nabídky.
Volitelná výbava
Bude součástí nabídky.
