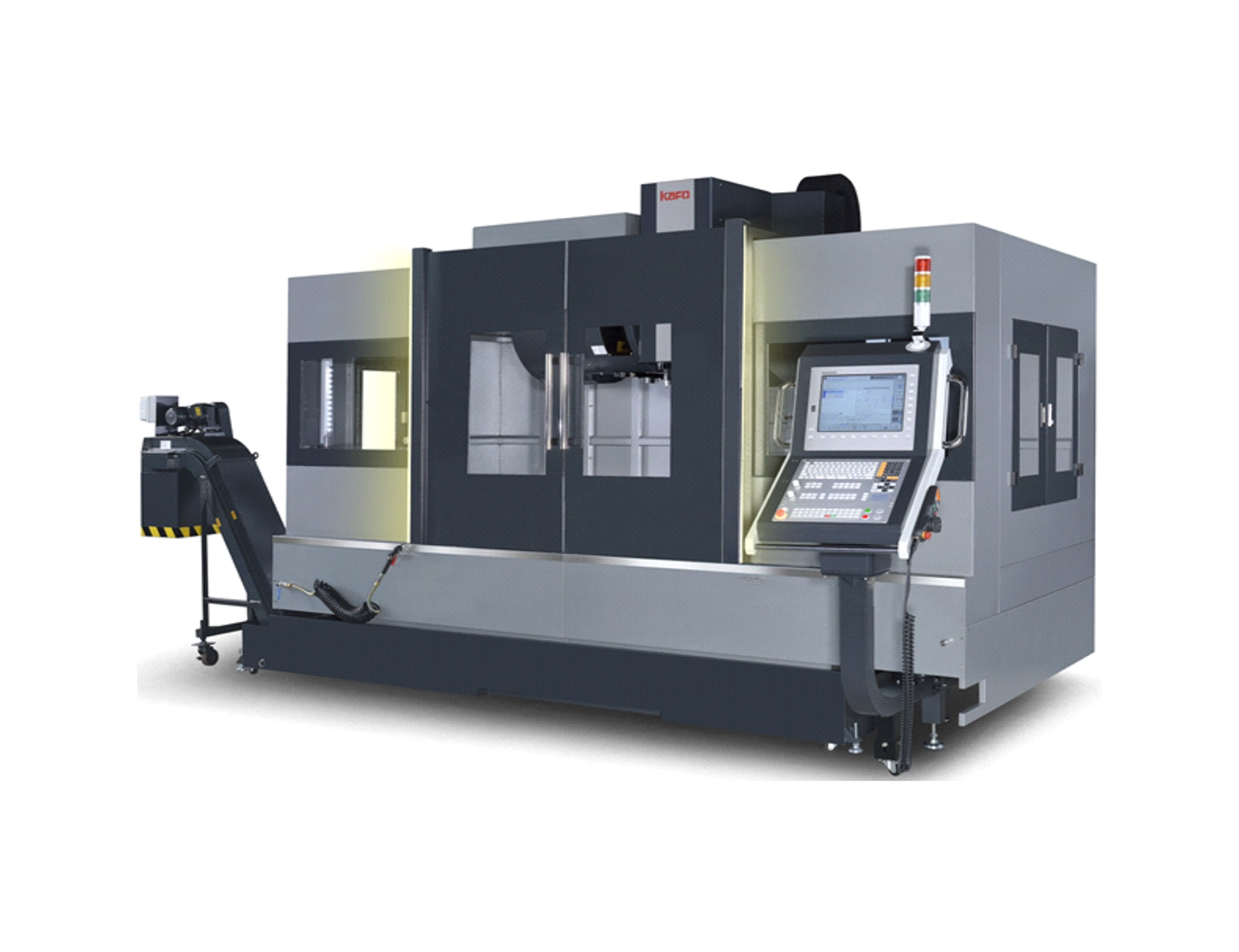

CV - 16A_HEIDENHAIN

VYBAVENÍ SKLADOVÉHO STROJE

řídicí systém HEIDENHAIN TNC 640 HSCI, 19“ LCD
teplotní kompenzace osy Z
kužel vřetene ISO40 (DIN69871)
vřeteno chlazené olejem, klimatizace vřetena
vřeteno 12 000 min^-1, přímý pohon
vřetenový motor 15/34 kW (1PH-8133)
krouticí moment na vřeteni 125/245 Nm
ofukování kužele vřetena stlačeným vzduchem
kompletní chladicí systém – vnější
odlučovač oleje z chladicí kapaliny (oil skimmer)
vysokotlaké chlazení středem vřetene CTS 50 bar včetně externí nádrže o objemu 300 l a papírové filtrace
chlazení středem vřetene stlačeným vzduchem ATS
kompletní oplachový systém
chlazení kuličkových šroubů v ose X / Y / Z
automatické centrální automatické mazání
přímé odměřování lineární pravítka HEIDENHAIN pro osy X, Y a Z
automatický zásobník pro 40 nástrojů
šroubové vynašeče třísek podél obráběcího prostoru 2ks
článkový dopravník třísek + vozík na třísky
vzduchová a oplachovací pistole
klimatizace pro elektro skříň
MPG ovládací kolečko HR510
RS-232 interface, USB port
signální světla (3 barvy)
automatické dveře
rotační okno – spin windows
instalace 4 osy + sada sestavy otočného stolu
otočný stůl s hydraulickou brzdou DETRON GXA-400H
hydraulický podpěrný koník SR-400H
hydraulický agregát pro otočný stůl a pro napojení upínacího přípravku (250 bar)
stroje dle CE normy

Nezávazně poptat

advantages

Předností tohoto obráběcího centra je vysokorychlostní vřeteno s 12.000 otáčkami a kroutícím momentem dosahujicího až 250 Nm. Středové chlazení o tlaku 50 bar s papírovou filtrací, chlazení kuličkových šroubů a optická pravítka pro osy X, Y, Z, zásobník nástrojů pro 40 pozic dělá s tohoto stroje zajímavě vybavený stroj. NC systém HEIDENHAIN TNC640, teplotní kompenzace a 4 osa o velikosti 320 mm ještě vylepšuje jeho možnosti. Charakteristická je i neobvykle vysoká tuhost stroje s vysokou dynamickou a tepelnou stabilitou a výkonnost vřetena poháněného servomotorem. Vřetena jsou standardně v provedení pro chlazení vnitřkem nástroje.

Obráběcí centra řady CV jsou vysokoekonomické při vysokých objemech výroby avšak taky i při malé a střední kapacitě výroby umožňují tyto centra výrazně zkrátit výrobní cyklus, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků a požadované kvality. Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni. Svým komplexním řešením splňuje i požadavky náročné obsluhy.
