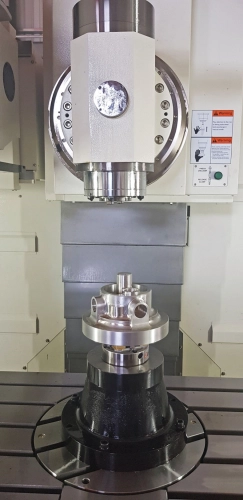

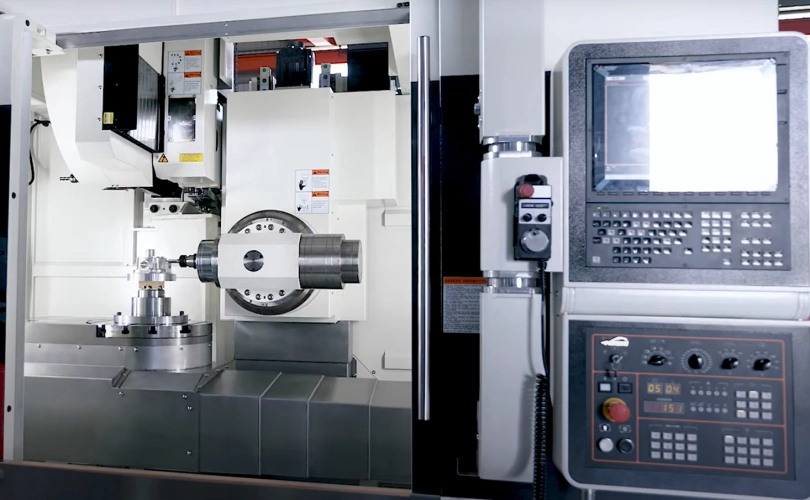

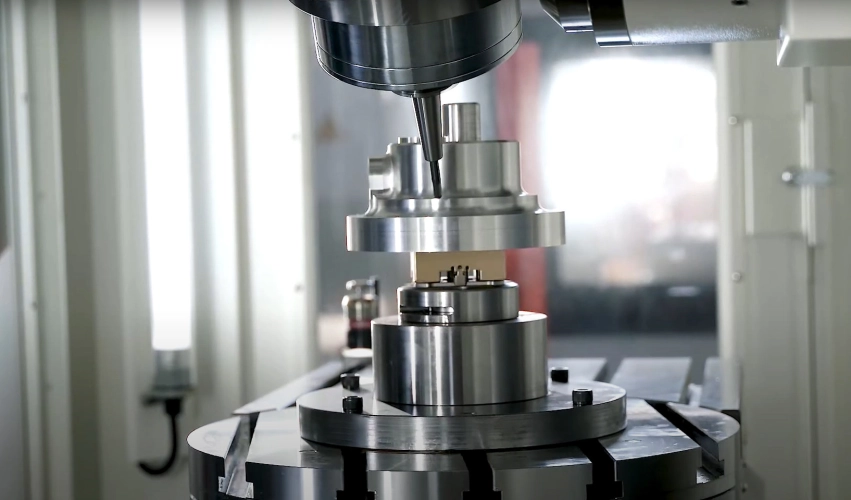

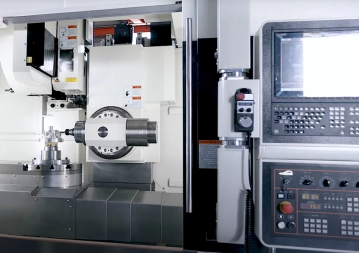

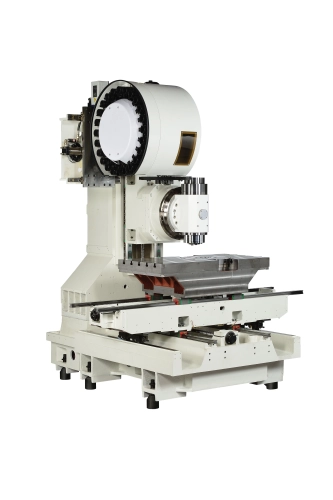

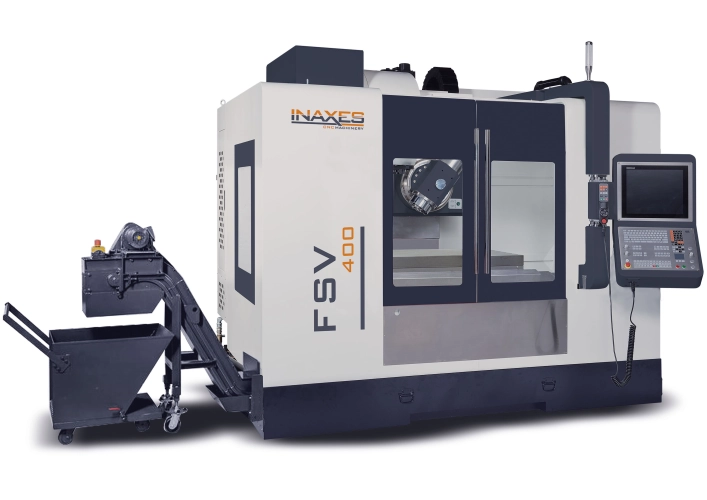

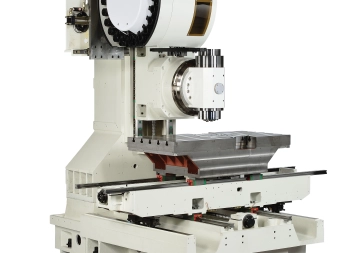

Řada strojů FSV jsou 5-ti osá obráběcí centra s integrovaným rotačním stolem v pracovním stole a naklápěcím vřeteníkem s elektrovřetenem. Modulární koncepce je ideální volbou pro vysoce produktivní a přesné obrábění sériové i kusové výroby.
Tyto obráběcí centra jsou multifunkční stroje pro mnohostranné využití.
Svojí robustností a tuhou konstrukcí umožňuje vysoce produktivní a přesné frézování, vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů v obrobcích z oceli, ocelolitiny, litiny a slitiny lehkých i barevných kovů.

Nezávazně poptat
Velikost stolu 1 100 x 560 (Ø400) mm
Rozjezdy X/Y/Z 1 100/600/535 mm
Upínací kužel ISO40 (HSK-A63)
Hmotnost stroje 6 700 kg

Charakteristická je i neobvykle vysoká tuhost stroje s vysokou dynamickou a tepelnou stabilitou.
Svojí robustností a tuhou konstrukcí umožňuje vysoce produktivní a přesné frézování, vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů v obrobcích z oceli, ocelolitiny, litiny a slitiny lehkých i barevných kovů.

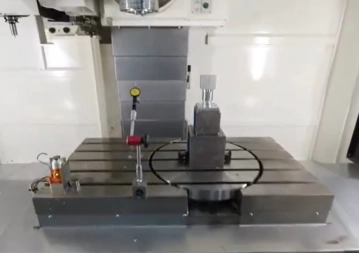

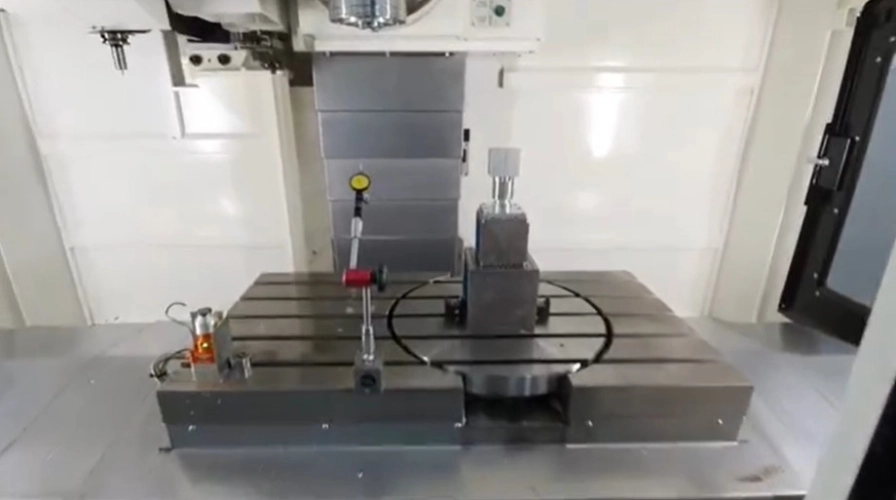

  • integrovaný otočný stůl (C-osa) o průměru 400 mm

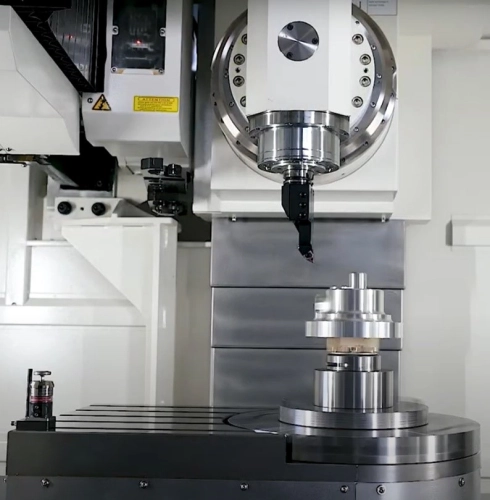

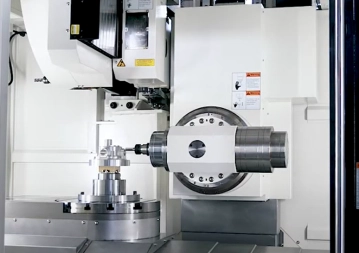

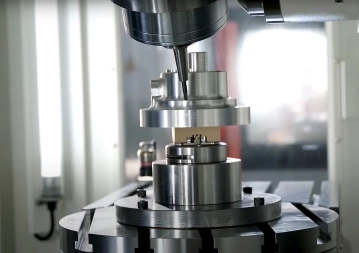

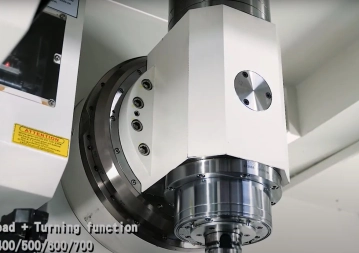

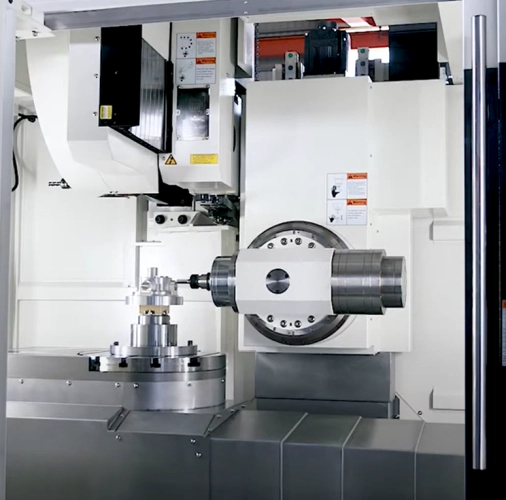

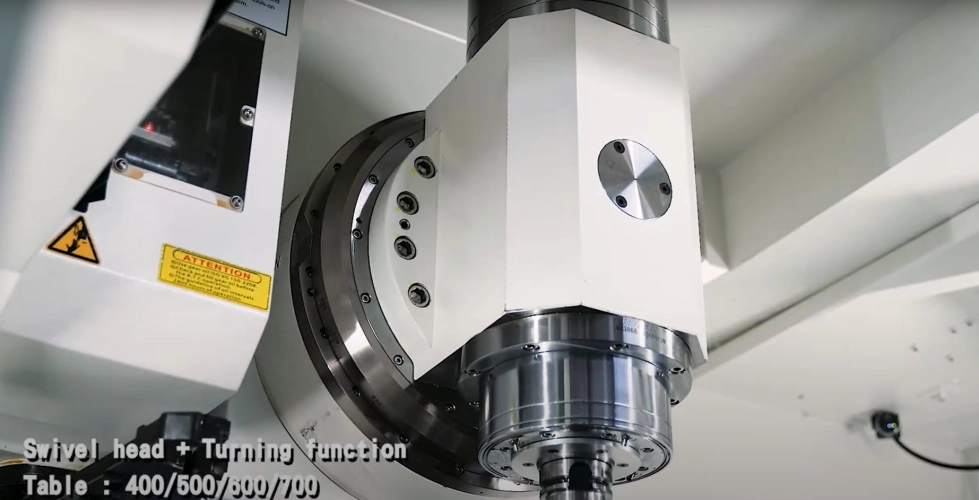

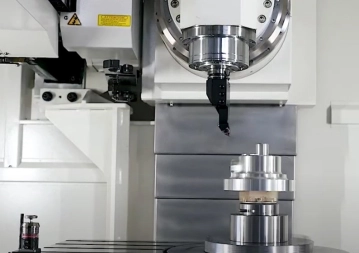

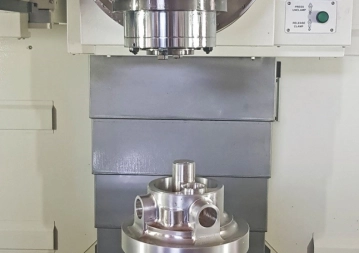

  • sklopná vertikální hlava (B-osa) +/- 120° umožňuje přesné obrábění složitých obrobků
  • automatický výměník nástrojů pro 24/30/36/40 nástrojů
  • chlazení středem vřetene o tlaku až 70 bar
  • řídicí systém HEIDENHAIN nebo SIEMENS 828D je velmi optimální pro tento stroj
Pojezdy
Osa Xmm1 100
Osa Ymm600
Osa Zmm535
Rychloposuv v osách X/Y/Zm/min.36/36/30 (48/48/30)
Pracovní posuv v osách X/Y/Zm/min.12
Vzdálenost čela vřetena od stolumm30 ~ 565 (-165 ~ 565)
Osa B - rozsah naklápění°+/-120
Osa C - rozsah otáčení°360
Rotační osy
Rychlost otáčení v ose Bmin-150
Rychlost otáčení v ose Cmin-1115 (1.000)
Vřeteno
Kužel vřeteneISO 40 (HSK-A63)
Pohon vřeteneelektro vřeteno
Otáčky vřetenemin-115.000
Výkon motoru vřetenekW28/37
Průměr ložisek vřetenemm70
Pracovní stůl
Rozměr stolumm1 100 x 560
Maximální zatížení stolukg900
Šířka, rozteč a počet T drážekmm18 x 5 x 100
Průměr rotačního stolumm400
Maximální zatížení rotačního stolukg500
Přesnost najetí
Přesnost polohovánímm+/- 0,004
Opakovatelná přesnostmm+/- 0,003
Výměník nástrojů
Typramenový
Počet nástrojůks24 (30; 36; 40)
Maximální délka nástrojemm300
Maximální průměr nástroje / přes pozicimm75 / 125
Maximální hmotnost nástrojekg7
Rychlost výměny (nástroj-nástroj)s4
Napájení a náplně stroje
Celkový příkonkVA40
Kapacita obráběcí emulzeL400
Pracovní tlak vzduchubar6
Údaje stroje
Šířka (z pohledu obsluhy)mm2 900
Hloubkamm2 230
Výškamm2 790
Hmotnostkg6 700

Standardní výbava


řídící systém HEIDENHAIN TNC 640
automatický zásobník na 24 nástrojů
vřeteno chlazené olejem
sklopná frézovací hlava 15,000 min-1
integrovaný otočný stůl
ofuk vřetena vzduchem
oplach vřetena
centrální systém automatického mazání
systém chlazení a oplachu třísek
přímé závitování
článkový dopravník třísek
olejový skimmer
výměník tepla pro elektrickou skříň
automatické vypnutí
ethernetové rozhraní RS232
polohovatelný řídící panel
ruční kolečko MPG
vzduchová pistole
oplachová pistole
výkonné osvětlení pracovního prostoru
signalizační světla
stroj dle CE normy

Volitelná výbava


Řídící systém
HEIDENHAIN TNC 620
SIEMENS 828D / 840D sl
Automatický zásobník nástrojů
30 nástrojů
36 nástrojů
40 nástrojů
Chladicí kapalina CTS
chlazení středem vřetene o tlaku 30 bar
chlazení středem vřetene o tlaku 50 bar
chlazení středem vřetene o tlaku 70 bar
Systém odvodu třísek
dopravník třísek (škrabkový typ)
dopravník třísek (dvojítý pásový typ)
jednotka odsávání olejové mlhy
Měřicí systém - sondy
automatická nástrojová sonda RENISHAW
automatická obrobková sonda RENISHAW
automatická nástrojová sonda BLUM
automatická obrobková sonda BLUM
Ostatní
přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z
paket pro vertikální soustružení
klimatizační jednotka pro elektrickou skříň
