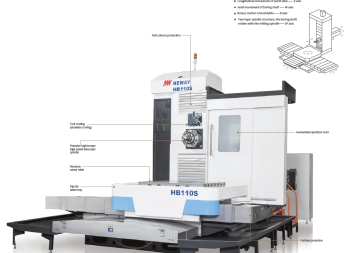

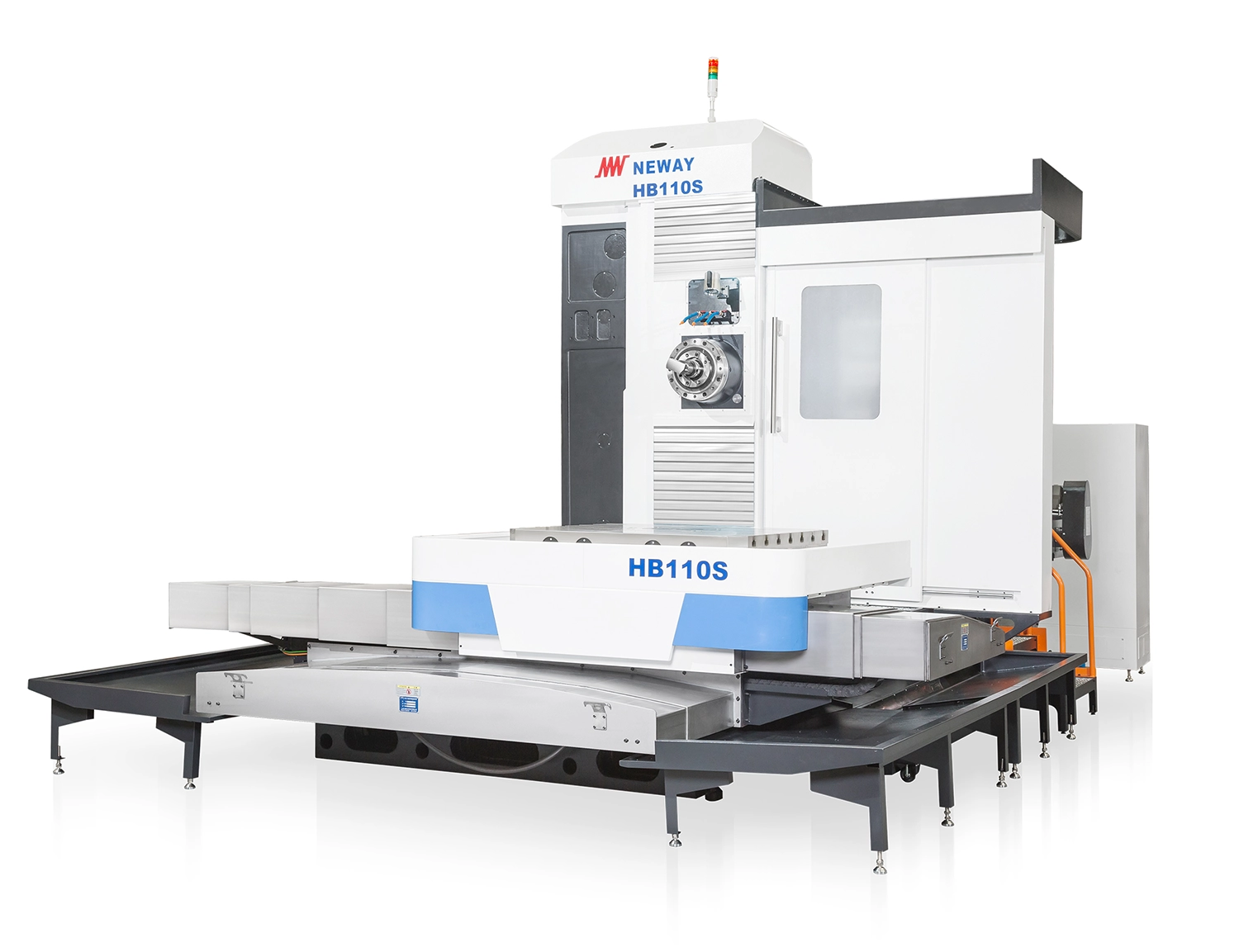

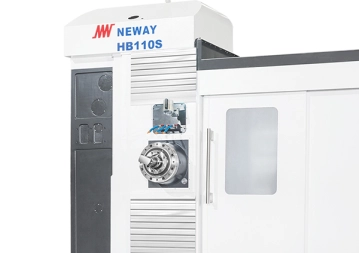

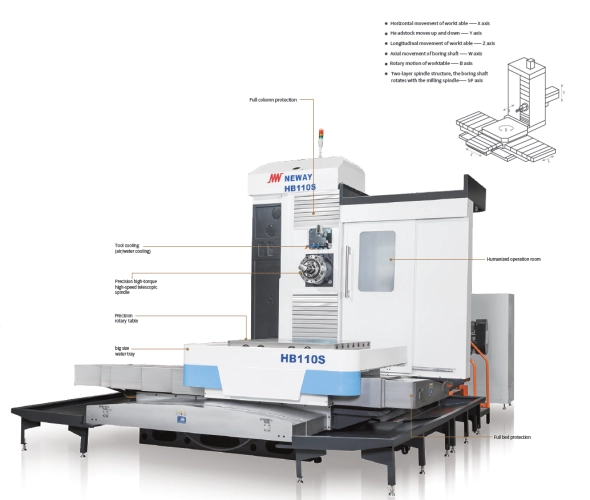

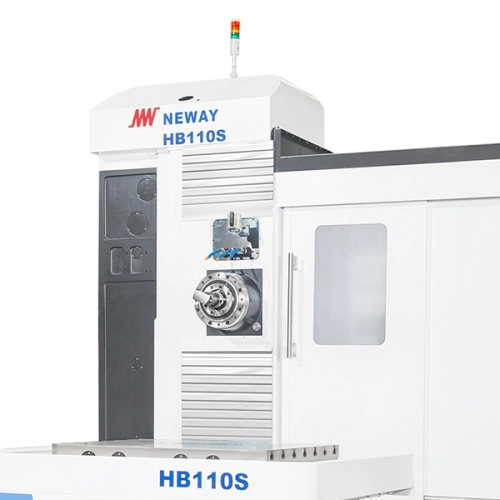

HB110S

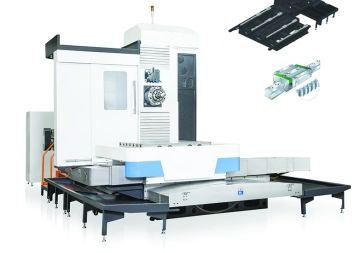

Stolové horizontální vyvrtávačky řady HB jsou určeny pro obrábění středně těžkých a rozměrnějších dílců. HB110S je osvědčená stolová horizontální vyvrtávačka, konstruovaná pro přesné obrábění větších skříňových dílců a tvarově složitých součástí o hmotnosti do 5 tun. Osy X/Y/Z se pohybují na přesném lineárním vedení s vysokou nosností, které výrazně zlepšuje rychlost posuvu a zrychlení, nabízí lepší dynamický výkon, vyšší efektivitu řezání, vyšší nosnost a vyšší přesnost polohování. Tento model se vyznačuje robustní konstrukcí, vysokou nosností stolu a širokým rozsahem přídavných konfigurací. Typicky se uplatňuje v oblasti všeobecného strojírenství, energetiky, výroby stavebních a dopravních zařízení, kde je potřeba opakovatelné přesnosti a stabilního výkonu.
HB110S umožňuje přesné vrtání, vyvrtávání i frézování díky křížovému uspořádání loží a otočnému stolu. Stroj je vhodný jak pro kusovou zakázkovou výrobu, tak pro menší až středně velké série. Díky možnosti vybavení automatickou výměnou nástrojů, měřicími sondami nebo frézovací hlavou lze stroj snadno přizpůsobit různorodým technologickým požadavkům.
Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages
Tyto stroje jsou vhodné pro širokou škálu operací, jako je frézování, vyvrtávání, vrtání, vystružování, závitování i soustružení velkorozměrových obrobků, což je činí všestranným řešením pro různé výrobní potřeby.
Hlavní výhody:
Vysoká tuhost a přesnost – robustní rám stroje a precizně uložené osy pro obrábění větších a těžších obrobků
Nosnost a rozsah – na stroji lze obrábět rozměrné dílce, vodorovné přestavení je až 1,6 metru a svislé až 1,2 metru
Možnosti automatizace – příprava pro výměnu nástrojů, aplikaci frézovacích hlav, systém měření a další rozšiřující systémy
Univerzální obrábění – vhodný pro kombinaci vrtacích a frézovacích operací při náročných aplikacích
Dlouhodobá provozní stabilita – stroj je navržen pro vícesměnný provoz s důrazem na životnost a snadnou údržbu
Hlavní parametry stroje
Rozměr stolu
mm
1 250 x 1 250
Max. zatížení stolu
kg
5 000
Pojezdy X / Y / Z
mm
1 600 / 1 200 / 1 200
Výsuv vřetena (W)
mm
600
Rychloposuv v osách X / Y / Z / W
m/min.
9 / 9 / 9 / 8
Vzdálenost osy vřetena od stolu
mm
0 ~ 1 200
Kužel vřetena
BT50 (ISO50)
Otáčky vřetena
min-1
2.500
Průměr vřetena
mm
Ø 110
Výkon na vřetenu
kW
15/18,5
Počet nástrojů v zásobníku
pozic
40 (opce)
Hmotnost stroje
kg
18 000
* v závorkách jsou uvedeny opce
