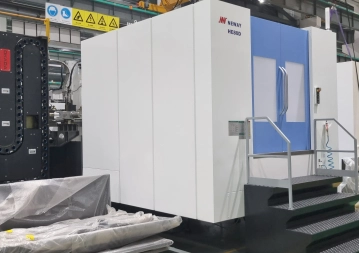

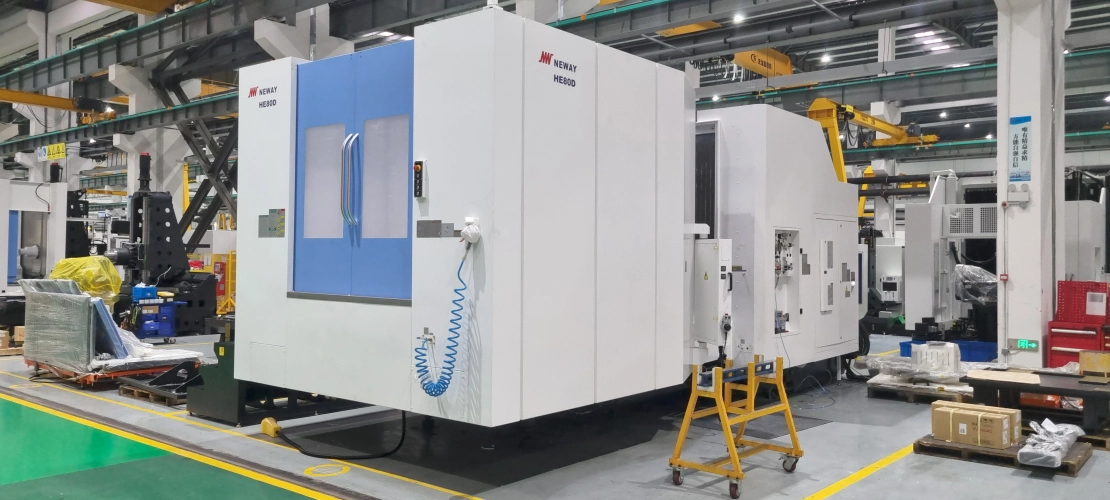

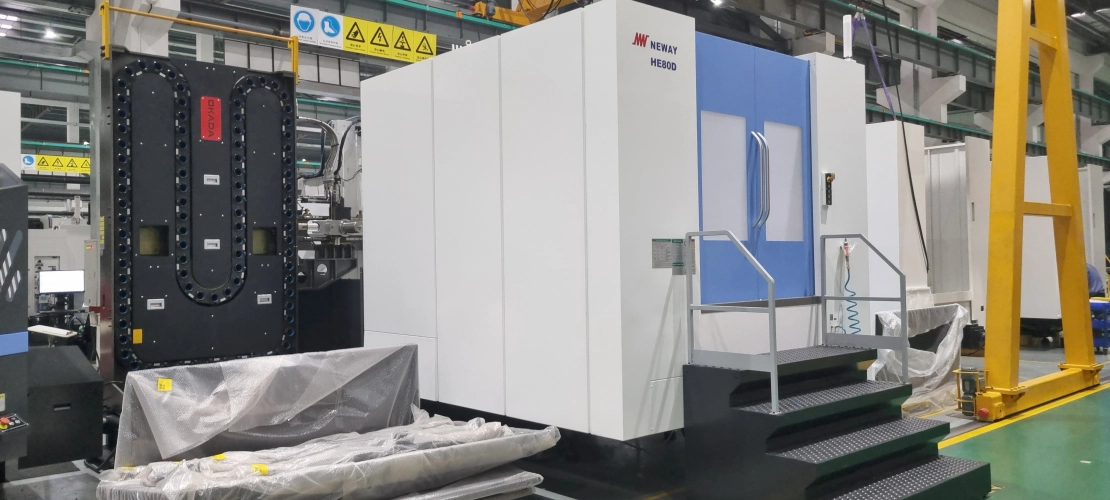

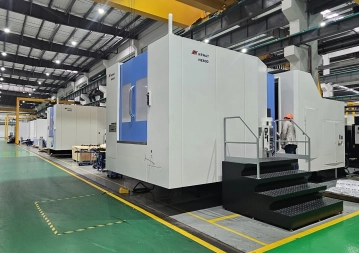

HE50D

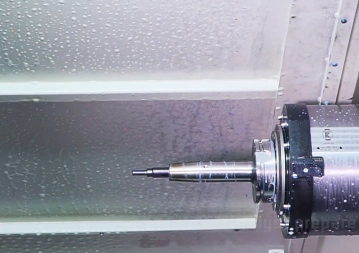

Horizontální obráběcí centra řady HE nabízejí vysokorychlostní ergonomické a pokročilé uspořádání, které zvyšuje komfort obsluhy a efektivitu práce. Rám s dvojitým sloupem zajišťuje mimořádnou tuhost a stabilitu při obrábění. Stroje jsou vybavena vysoce přesným otočným stolem, který umožňuje spolehlivé a přesné obrábění z více stran v jediném upnutí, velice přesné elektrovřeteno a lineární vedení ve všech třech osách.
Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages
Horizontální obráběcí centra jsou navržena s důrazem na ergonomii a efektivitu provozu, díky čemuž přinášejí komfortnější obsluhu a vyšší produktivitu. Jejich robustní rám s dvojitým sloupem zajišťuje vynikající tuhost a stabilitu při náročném obrábění, což přispívá ke konzistentní kvalitě výroby.
Součástí strojů je vysoce přesný otočný stůl, který umožňuje obrábění z více stran v jediném upnutí a elektrovřeteno, které zajišťuje vysokou přesnost při vysokorychlostním obrábění. Tato konstrukce zkracuje výrobní časy, zvyšuje přesnost a snižuje potřebu opakovaného upínání, což činí horizontální centra ideálním řešením pro sériovou i kusovou výrobu složitějších dílců.
Hlavní parametry stroje
Rozměr palety
mm
2x 500 x 500
Max. zatížení palety
kg
500
Rychlost výměny palety
s
12
Maximální velikost obrobku
mm
Ø 800 x 1 000
Pojezdy X / Y / Z
mm
730 / 730 / 800
Rychloposuv v osách X / Y / Z
m/min.
60 / 60 / 60
Vzdálenost čela vřetena od stolu
mm
70 ~ 870
Kužel vřetena
BT40 (ISO40)
Otáčky vřetena
min-1
12.000
Výkon na vřetenu
kW
18,5/37
Počet nástrojů v zásobníku
pozic
40 (60)
Hmotnost stroje
kg
12 000
* v závorkách jsou uvedeny opce
