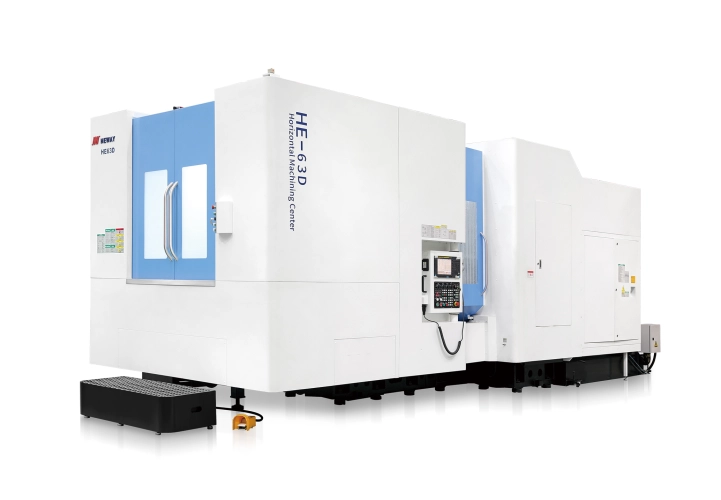

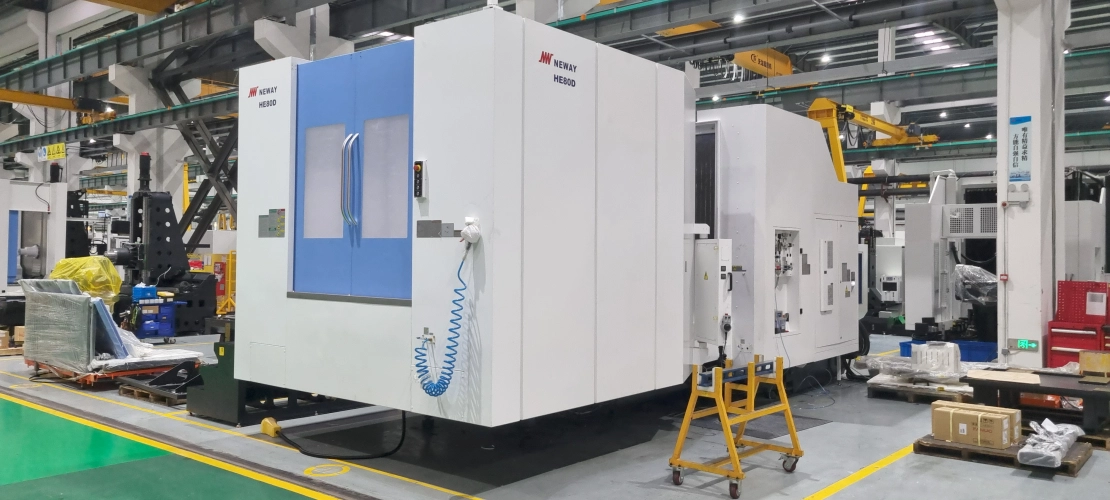

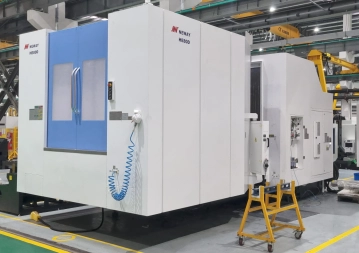

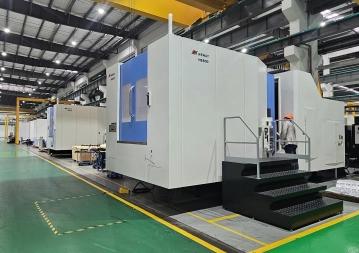

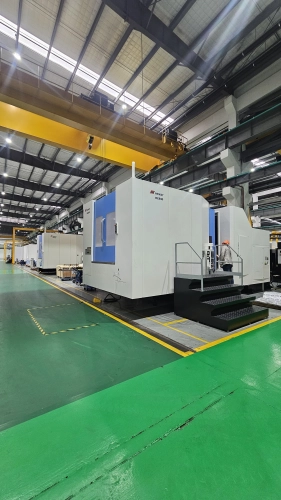

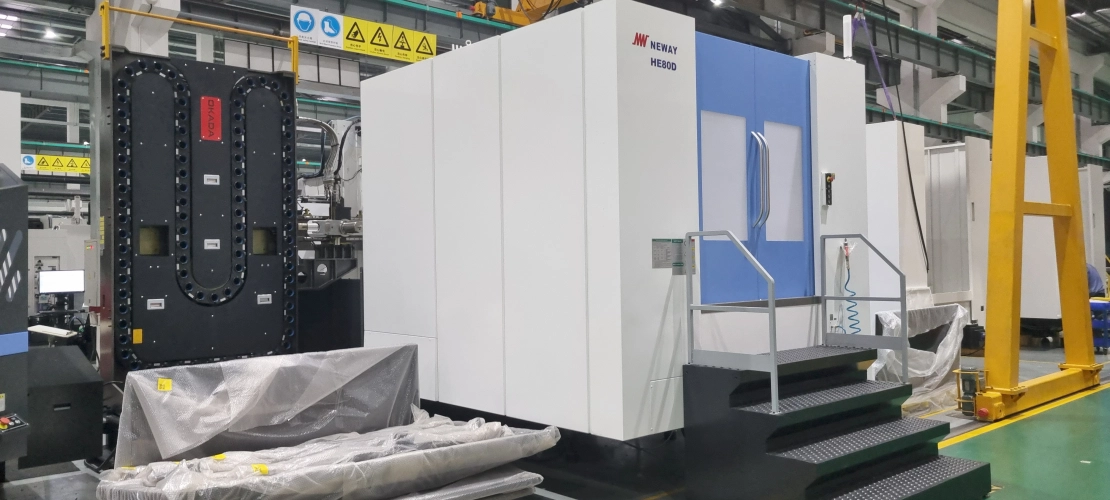

HE63D

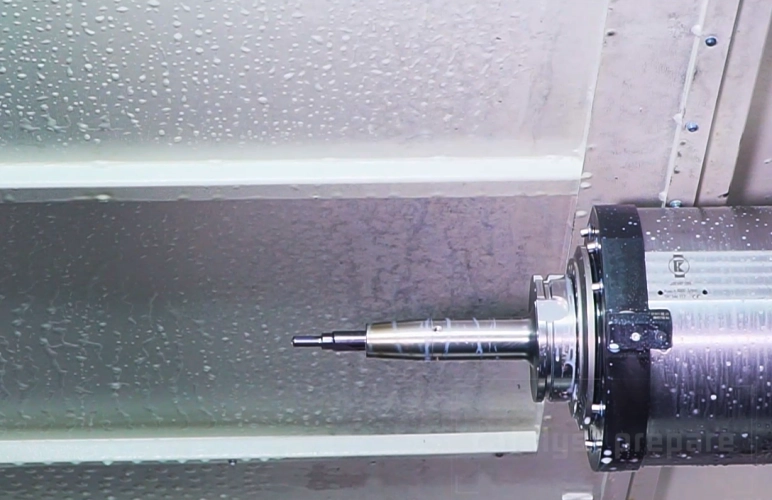

Horizontální obráběcí centra řady HE nabízejí vysokorychlostní ergonomické a pokročilé uspořádání, které zvyšuje komfort obsluhy a efektivitu práce. Rám s dvojitým sloupem zajišťuje mimořádnou tuhost a stabilitu při obrábění. Stroje jsou vybavena vysoce přesným otočným stolem, který umožňuje spolehlivé a přesné obrábění z více stran v jediném upnutí, velice přesné elektrovřeteno a lineární vedení ve všech třech osách.
Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages
Horizontální obráběcí centra jsou navržena s důrazem na ergonomii a efektivitu provozu, díky čemuž přinášejí komfortnější obsluhu a vyšší produktivitu. Jejich robustní rám s dvojitým sloupem zajišťuje vynikající tuhost a stabilitu při náročném obrábění, což přispívá ke konzistentní kvalitě výroby.
Součástí strojů je vysoce přesný otočný stůl, který umožňuje obrábění z více stran v jediném upnutí a elektrovřeteno, které zajišťuje vysokou přesnost při vysokorychlostním obrábění. Tato konstrukce zkracuje výrobní časy, zvyšuje přesnost a snižuje potřebu opakovaného upínání, což činí horizontální centra ideálním řešením pro sériovou i kusovou výrobu složitějších dílců.
Hlavní parametry stroje
Rozměr palety
mm
2x 630 x 630
Max. zatížení palety
kg
1 200
Rychlost výměny palety
s
16
Maximální velikost obrobku
mm
Ø 1 050 x 1 300
Pojezdy X / Y / Z
mm
1 250 / 1 000 / 1 050
Rychloposuv v osách X / Y / Z
m/min.
60 / 60 / 60
Vzdálenost čela vřetena od stolu
mm
150 ~ 1 200
Kužel vřetena
BT50 (ISO50)
Otáčky vřetena
min-1
10.000
Výkon na vřetenu
kW
26/45
Počet nástrojů v zásobníku
pozic
40 (60)
Hmotnost stroje
kg
20 500
* v závorkách jsou uvedeny opce
