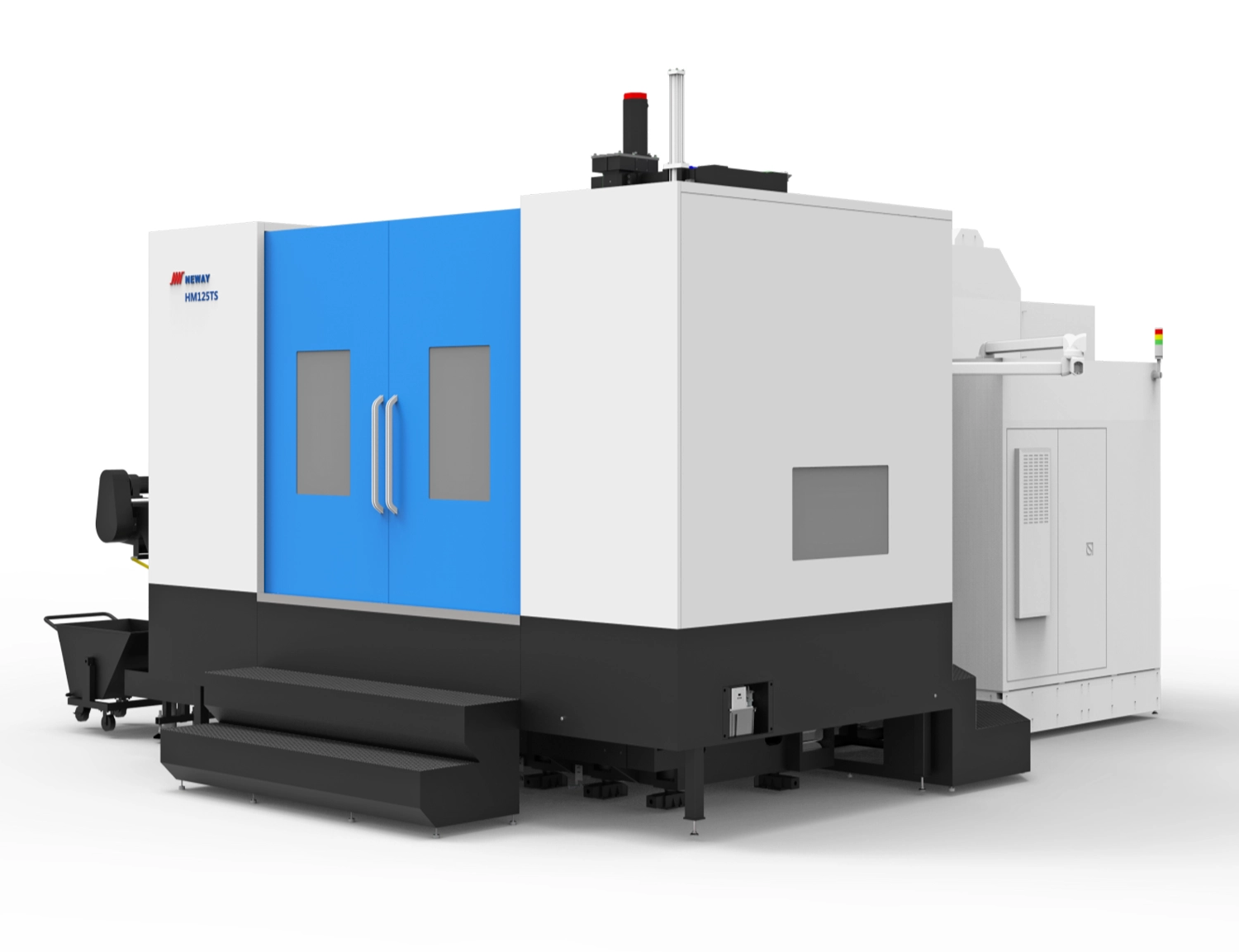

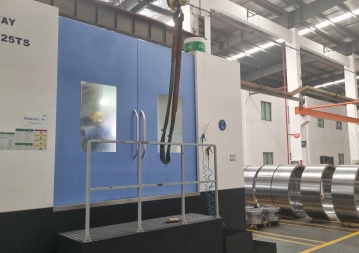

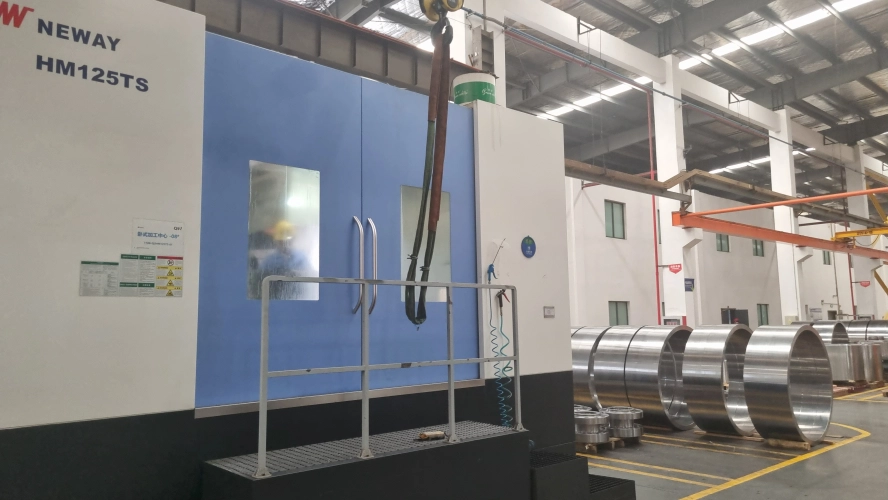

HM125TS
Horizontální obráběcí centra řady HM nabízejí optimalizované ergonomické a pokročilé uspořádání, které zvyšuje komfort obsluhy a efektivitu práce. Rám s dvojitým sloupem zajišťuje mimořádnou tuhost a stabilitu při obrábění. Stroje jsou vybavena vysoce přesným otočným stolem, který umožňuje spolehlivé a přesné obrábění z více stran v jediném upnutí, ZF převodovku pro zajištění vysokého kroutícího momentu během obrábění a lineární vedení ve všech třech osách.
Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages
Horizontální obráběcí centra jsou navržena s důrazem na ergonomii a efektivitu provozu, díky čemuž přinášejí komfortnější obsluhu a vyšší produktivitu. Jejich robustní rám s dvojitým sloupem zajišťuje vynikající tuhost a stabilitu při náročném obrábění, což přispívá ke konzistentní kvalitě výroby.
Součástí strojů je vysoce přesný otočný stůl, který umožňuje obrábění z více stran v jediném upnutí. Tato konstrukce zkracuje výrobní časy, zvyšuje přesnost a snižuje potřebu opakovaného upínání, což činí horizontální centra ideálním řešením pro sériovou i kusovou výrobu složitějších dílců.
Hlavní parametry stroje
Rozměr palety
mm
1 250 x 1 250
Max. zatížení palety
kg
4 000
Rychlost otáčení palety
min-1
9
Maximální velikost obrobku
mm
Ø 2 000 x 2 000
Pojezdy X / Y / Z
mm
2 200 / 1 500 / 1 500
Rychloposuv v osách X / Y / Z
m/min.
20 / 20 / 20
Vzdálenost čela vřetena od stolu
mm
300 ~ 1 800
Kužel vřetena
BT50 (ISO50)
Otáčky vřetena
min-1
4.500
Výkon na vřetenu
kW
22/35
Počet nástrojů v zásobníku
pozic
40 (60)
Hmotnost stroje
kg
31 000
* v závorkách jsou uvedeny opce
