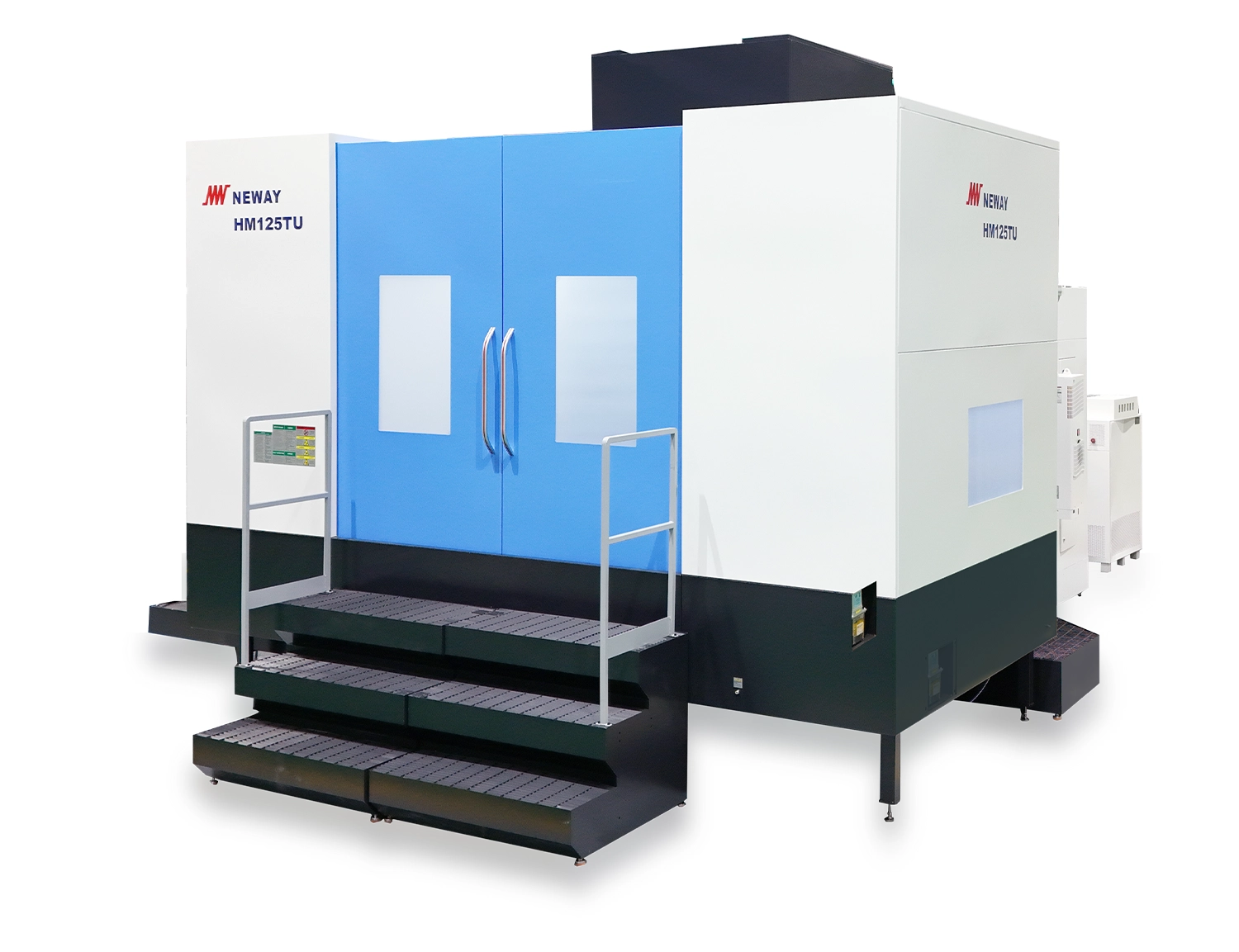

HM125TU

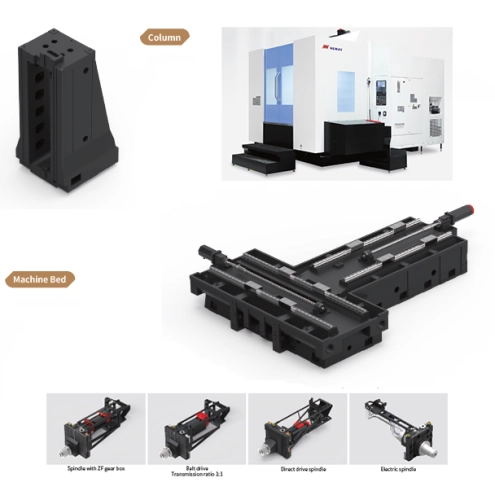

Horizontální obráběcí centra řady HM80TF / HM100TLU / HM125TU jsou jednopaletová 5-ti osá vysokorychlostní centra v provedení s otočně sklopnou hlavou v ose A a B. Rám s dvojitým sloupem zajišťuje mimořádnou tuhost a stabilitu při obrábění. Stroje jsou vybavena vysoce přesným otočným stolem, který umožňuje spolehlivé a přesné obrábění z více stran v jediném upnutí, velice přesné elektrovřeteno a lineární vedení ve všech třech osách.
Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages
Horizontální obráběcí centra jsou navržena s důrazem na ergonomii a efektivitu provozu, díky čemuž přinášejí komfortnější obsluhu a vyšší produktivitu. Jejich robustní rám s dvojitým sloupem zajišťuje vynikající tuhost a stabilitu při náročném obrábění, což přispívá ke konzistentní kvalitě výroby.
Součástí strojů je vysoce přesný otočný stůl, který umožňuje obrábění z více stran v jediném upnutí a elektrovřeteno, které zajišťuje vysokou přesnost při vysokorychlostním obrábění. Tato konstrukce zkracuje výrobní časy, zvyšuje přesnost a snižuje potřebu opakovaného upínání, což činí horizontální centra ideálním řešením pro sériovou i kusovou výrobu složitějších dílců.
Hlavní parametry stroje
Rozměr rotačního stolu
mm
1 250 x 1 250
Max. zatížení stolu
kg
4 000
Maximální velikost obrobku
mm
Ø 2 000 x 2 000

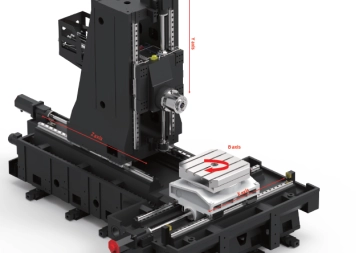

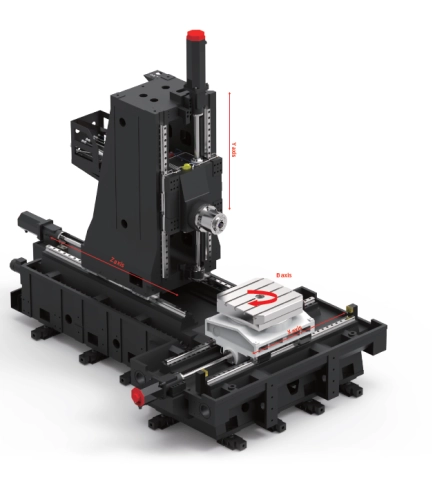

Pojezdy X / Y / Z
mm
2 100 / 1 500 / 1 500
Rychloposuv v osách X / Y / Z
m/min.
20 / 20 / 20
Pojezd v ose A - naklápění
°
+/- 105
Pojezd v ose B - otáčení
°
360
Kužel vřetena
HSK-A63
Otáčky vřetena
min-1
15.000
Výkon na vřetenu
kW
56/70

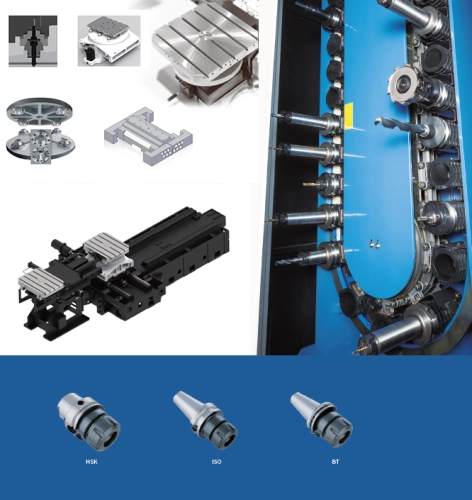

Počet nástrojů v zásobníku
pozic
60 (90)
Hmotnost stroje
kg
35 000
* v závorkách jsou uvedeny opce
