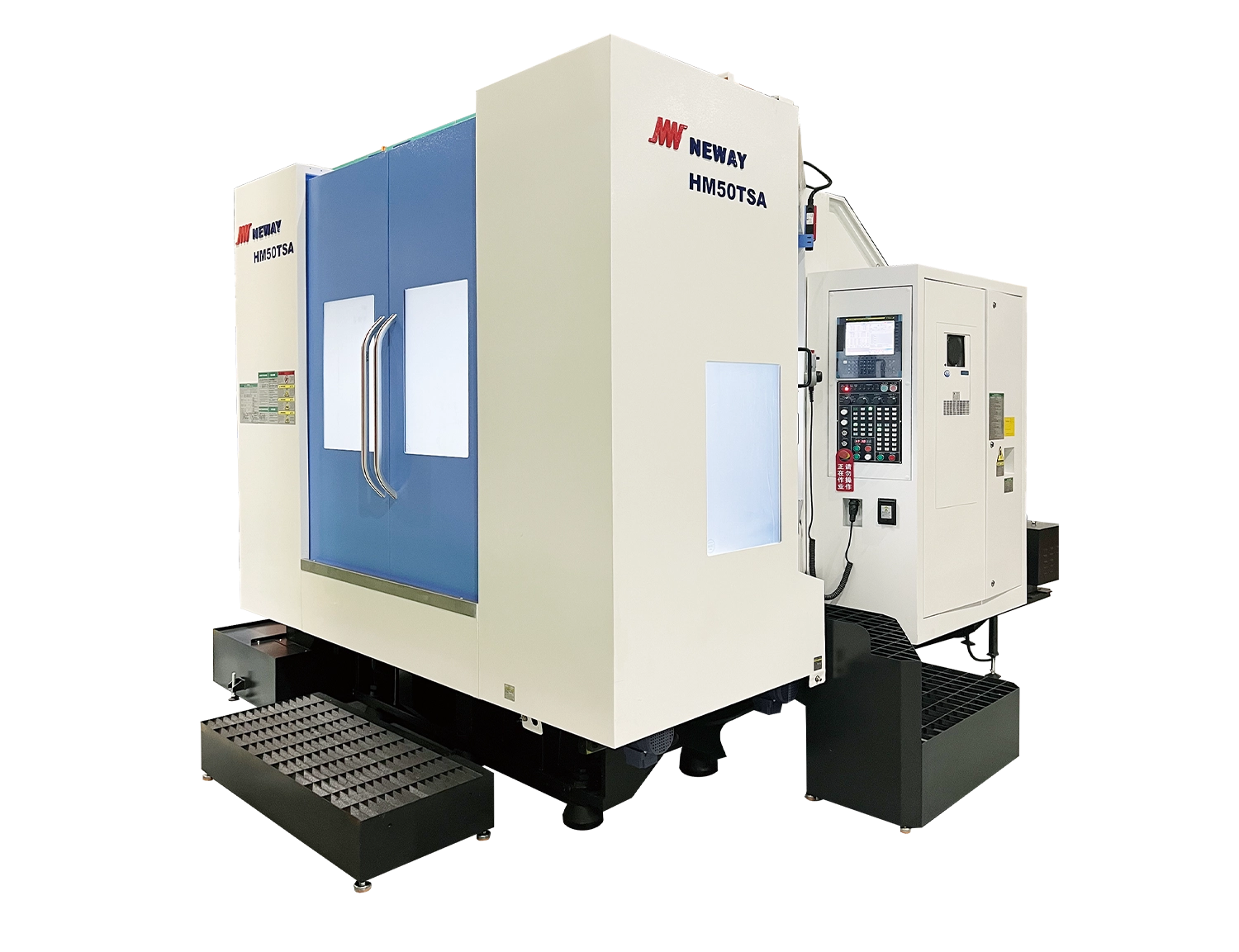

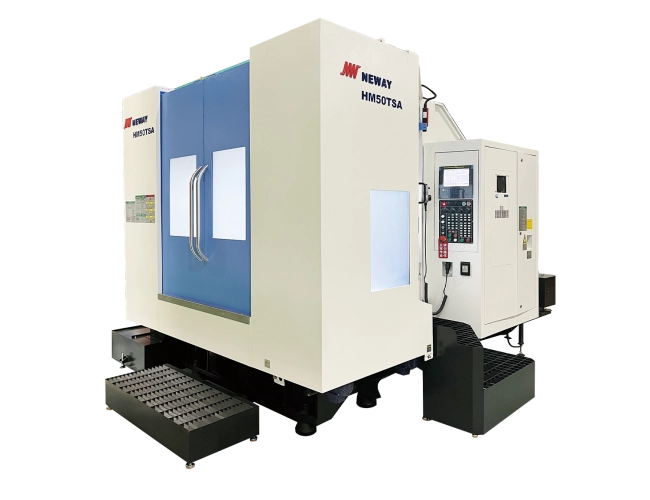

HM50TSA

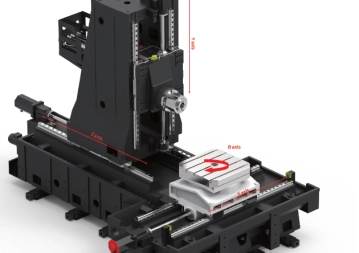

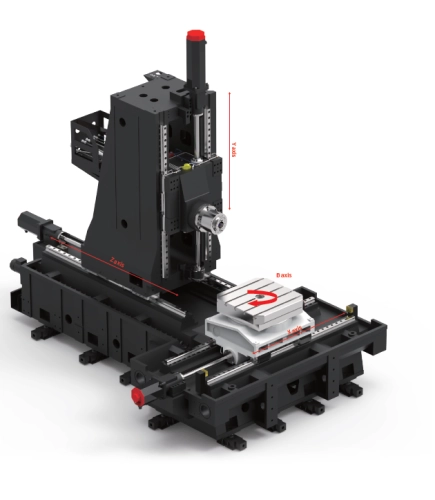

Horizontální obráběcí centra řady HM nabízejí optimalizované ergonomické a pokročilé uspořádání, které zvyšuje komfort obsluhy a efektivitu práce. Rám s dvojitým sloupem zajišťuje mimořádnou tuhost a stabilitu při obrábění. Stroje jsou vybavena vysoce přesným otočným stolem, který umožňuje spolehlivé a přesné obrábění z více stran v jediném upnutí, ZF převodovku pro zajištění vysokého kroutícího momentu během obrábění a lineární vedení ve všech třech osách.
Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages

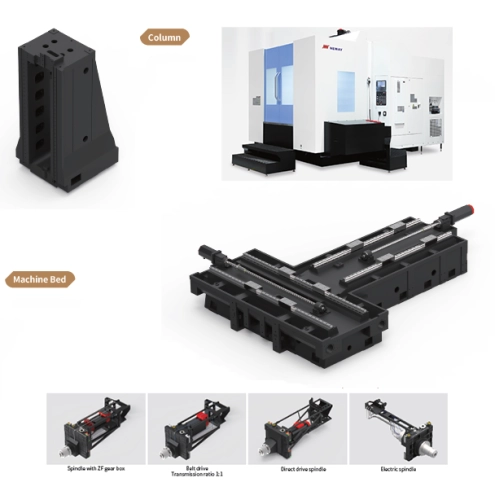

Horizontální obráběcí centra jsou navržena s důrazem na ergonomii a efektivitu provozu, díky čemuž přinášejí komfortnější obsluhu a vyšší produktivitu. Jejich robustní rám s dvojitým sloupem zajišťuje vynikající tuhost a stabilitu při náročném obrábění, což přispívá ke konzistentní kvalitě výroby.

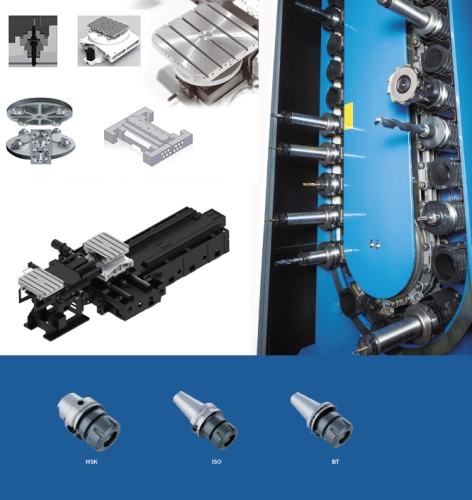

Součástí strojů je vysoce přesný otočný stůl, který umožňuje obrábění z více stran v jediném upnutí. Tato konstrukce zkracuje výrobní časy, zvyšuje přesnost a snižuje potřebu opakovaného upínání, což činí horizontální centra ideálním řešením pro sériovou i kusovou výrobu složitějších dílců.
Hlavní parametry stroje
Rozměr palety
mm
500 x 500
Max. zatížení palety
kg
700
Rychlost otáčení palety
min-1
10
Maximální velikost obrobku
mm
Ø 1 000 x 800
Pojezdy X / Y / Z
mm
850 / 750 / 750
Rychloposuv v osách X / Y / Z
m/min.
30 / 24 / 30
Vzdálenost čela vřetena od stolu
mm
50 ~ 800
Kužel vřetena
BT50 (ISO50)
Otáčky vřetena
min-1
6.000
Výkon na vřetenu
kW
15/18,5
Počet nástrojů v zásobníku
pozic
30 (40)
Hmotnost stroje
kg
10 000
* v závorkách jsou uvedeny opce
