HM80TF

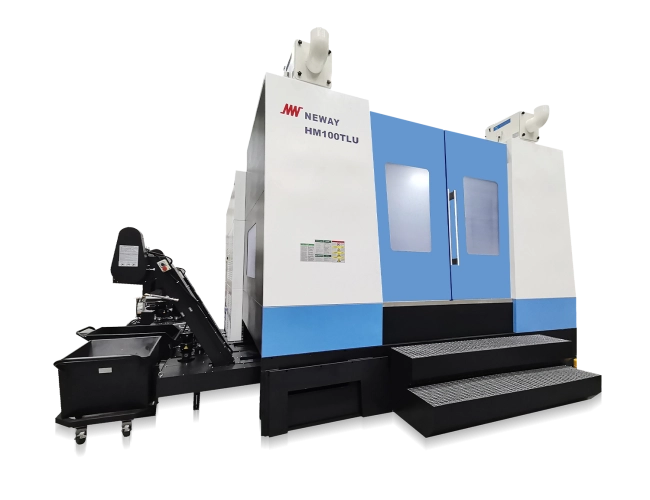

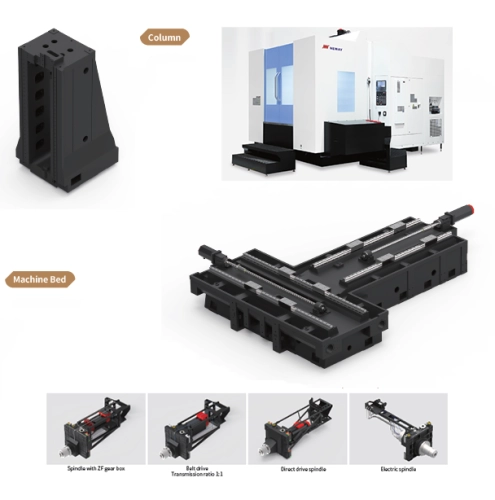

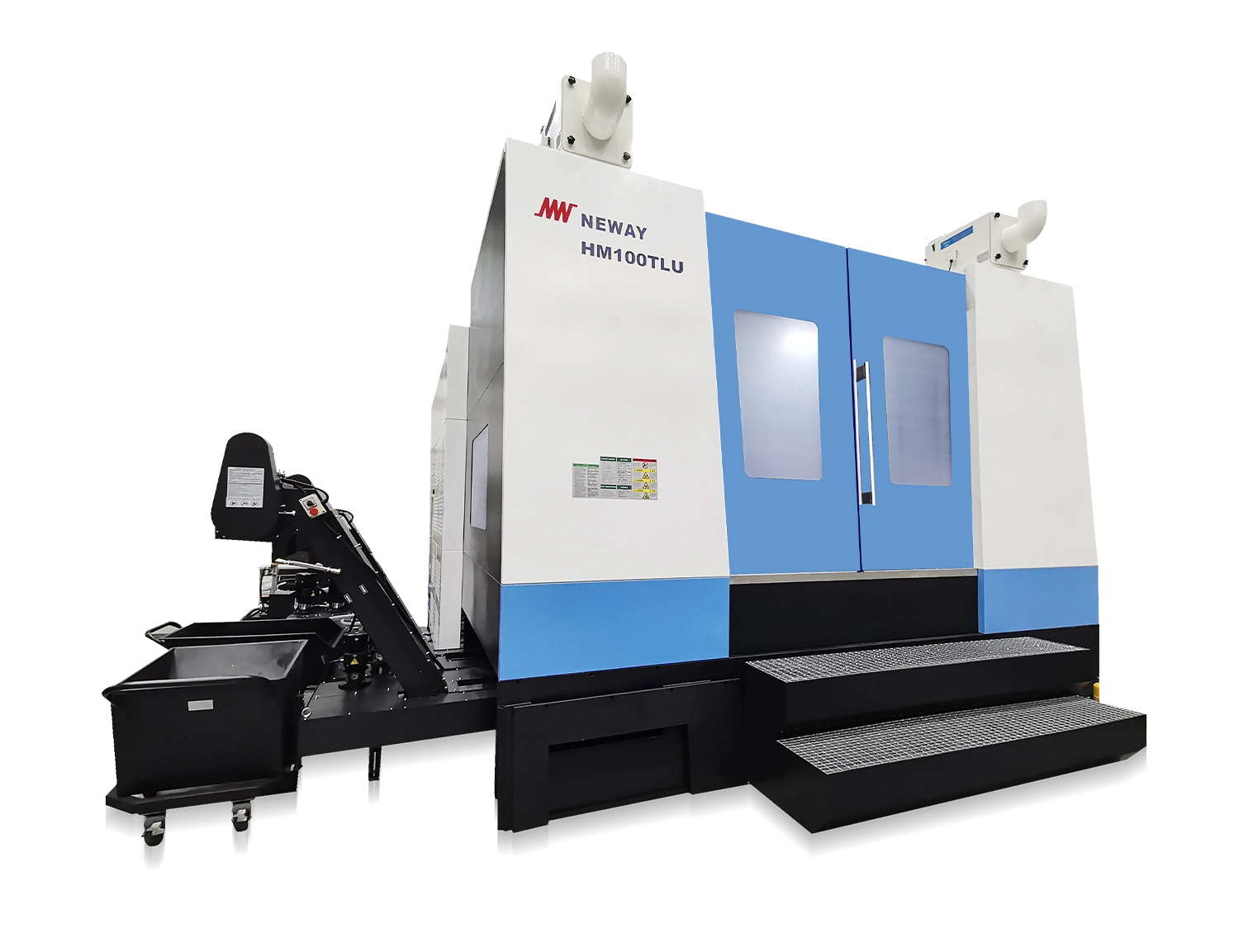

Horizontální obráběcí centra řady HM80TF / HM100TLU / HM125TU jsou jednopaletová 5-ti osá vysokorychlostní centra v provedení s otočně sklopnou hlavou v ose A a B. Rám s dvojitým sloupem zajišťuje mimořádnou tuhost a stabilitu při obrábění. Stroje jsou vybavena vysoce přesným otočným stolem, který umožňuje spolehlivé a přesné obrábění z více stran v jediném upnutí, velice přesné elektrovřeteno a lineární vedení ve všech třech osách.
Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages
Horizontální obráběcí centra jsou navržena s důrazem na ergonomii a efektivitu provozu, díky čemuž přinášejí komfortnější obsluhu a vyšší produktivitu. Jejich robustní rám s dvojitým sloupem zajišťuje vynikající tuhost a stabilitu při náročném obrábění, což přispívá ke konzistentní kvalitě výroby.

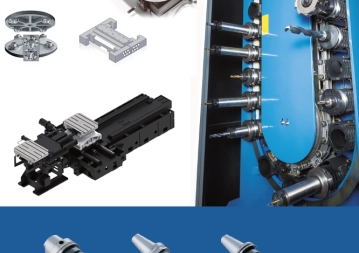

Součástí strojů je vysoce přesný otočný stůl, který umožňuje obrábění z více stran v jediném upnutí a elektrovřeteno, které zajišťuje vysokou přesnost při vysokorychlostním obrábění. Tato konstrukce zkracuje výrobní časy, zvyšuje přesnost a snižuje potřebu opakovaného upínání, což činí horizontální centra ideálním řešením pro sériovou i kusovou výrobu složitějších dílců.
Hlavní parametry stroje
Průměr rotačního stolu
mm
800
Max. zatížení stolu
kg
700
Maximální velikost obrobku
mm
Ø 800 x 750
Pojezdy X / Y / Z
mm
1 200 / 1 100 / 1 100
Rychloposuv v osách X / Y / Z
m/min.
20 / 20 / 20
Pojezd v ose A - naklápění
°
- 30 ~ +110
Pojezd v ose B - otáčení
°
360
Kužel vřetena
HSK-A100
Otáčky vřetena
min-1
12.000
Výkon na vřetenu
kW
22/30
Počet nástrojů v zásobníku
pozic
40 (60)
Hmotnost stroje
kg
21 000
* v závorkách jsou uvedeny opce
