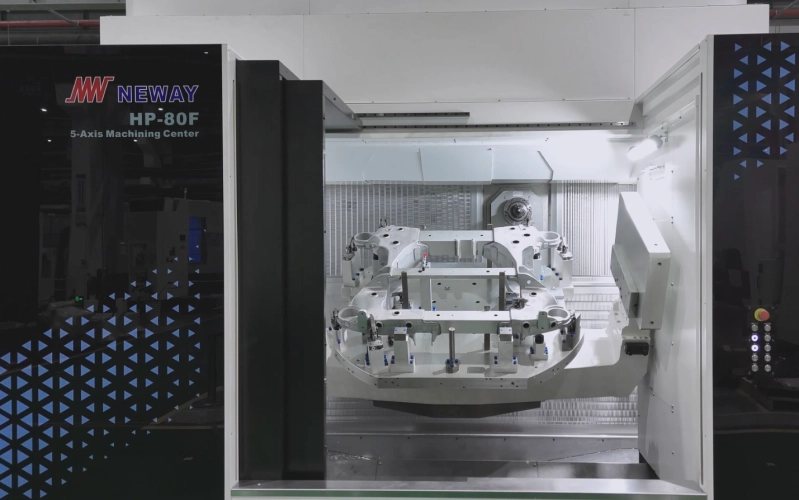

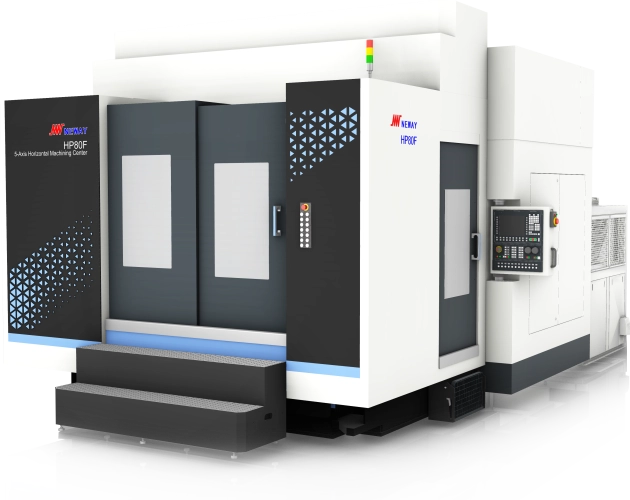

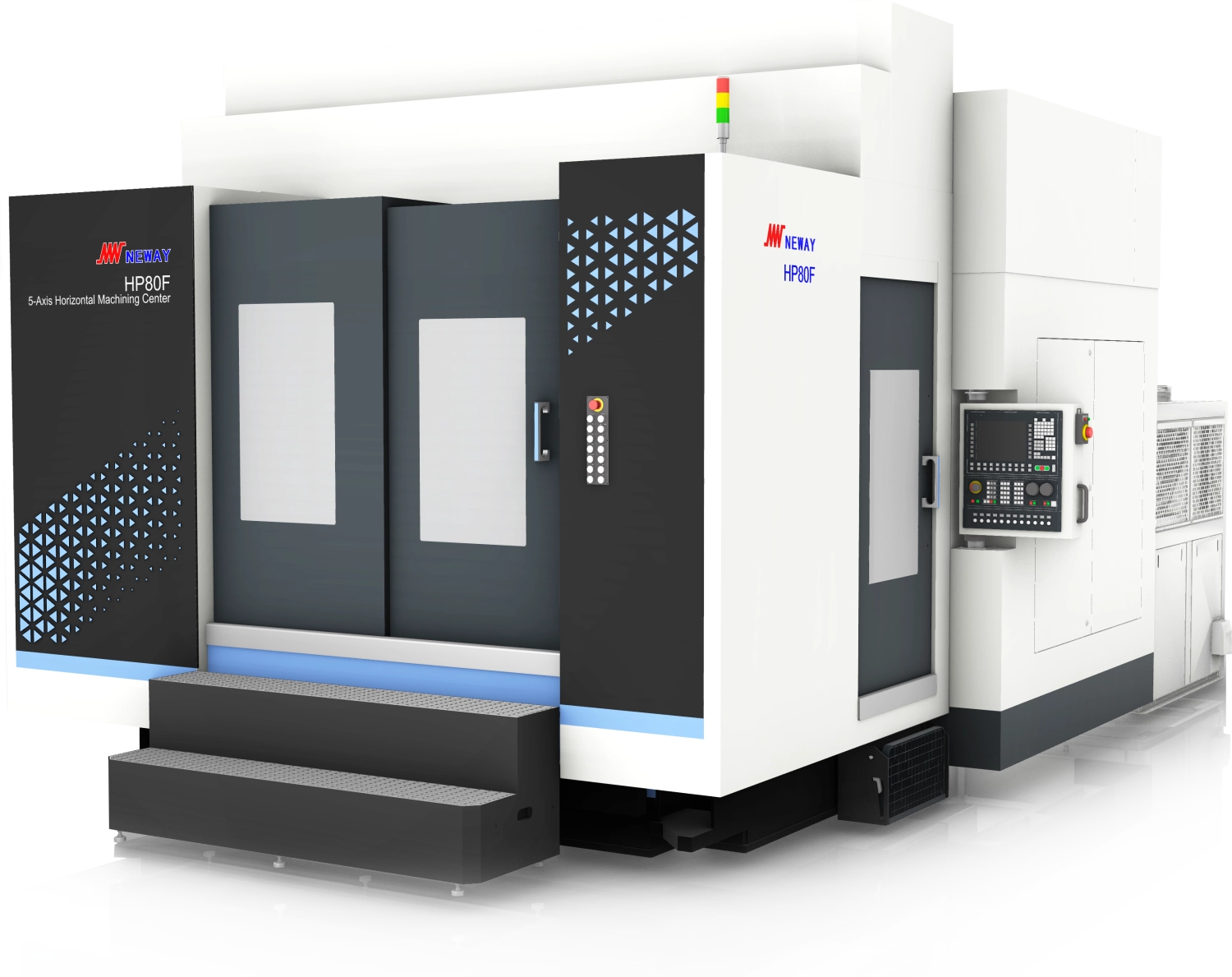

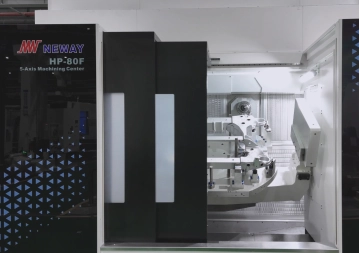

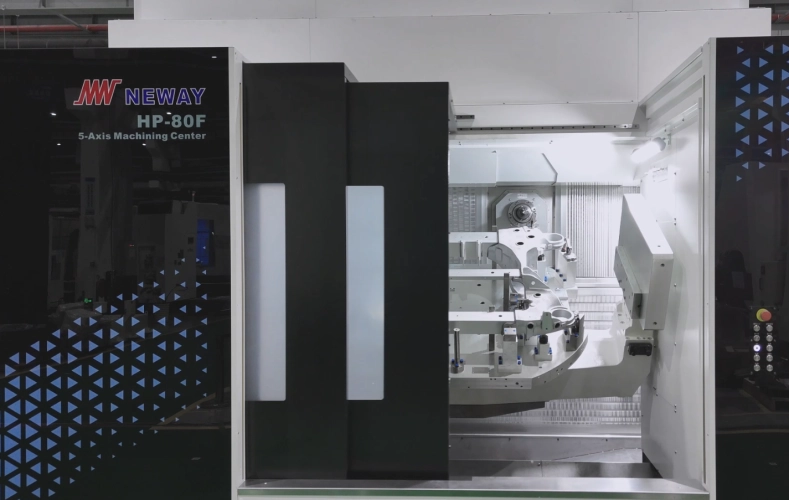

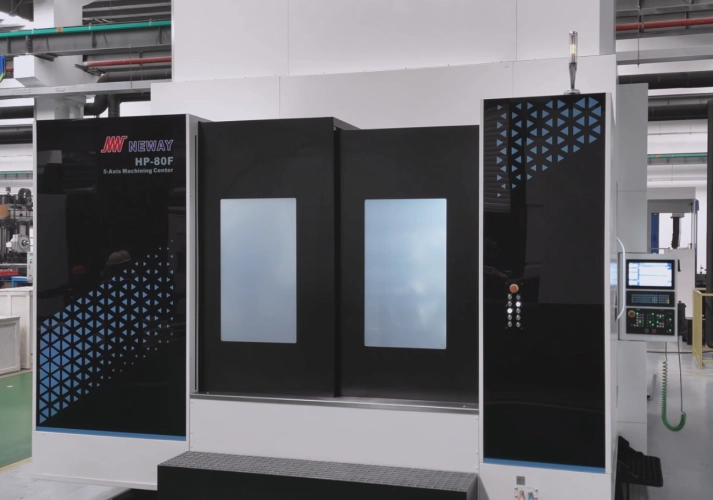

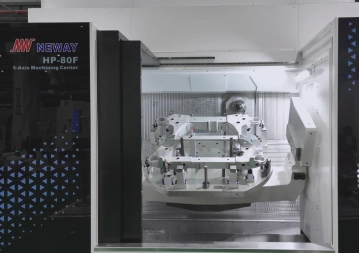

HP80F
Horizontální obráběcí centra řady HP80F je jednopaletové 5-ti osé vysokorychlostní centrum v provedení s otočně sklopným stolem. Rám s dvojitým sloupem zajišťuje mimořádnou tuhost a stabilitu při obrábění. Tento typ stroje je vybaven vysoce přesným sklopně otočným stolem, který umožňuje spolehlivé a přesné obrábění z více stran v jediném upnutí, velice přesné elektrovřeteno a lineární vedení ve všech třech osách, které dosahují rychloposuvů až 120m/min.
Mohou být vybavené řídícími systémy FANUC nebo SIEMENS.
advantages
Horizontální obráběcí centra jsou navržena s důrazem na ergonomii a efektivitu provozu, díky čemuž přinášejí komfortnější obsluhu a vyšší produktivitu. Jejich robustní rám s dvojitým sloupem zajišťuje vynikající tuhost a stabilitu při náročném obrábění, což přispívá ke konzistentní kvalitě výroby.

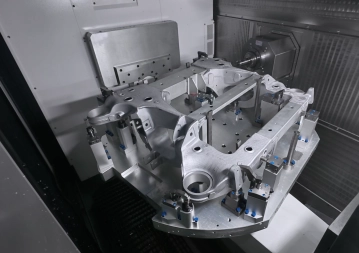

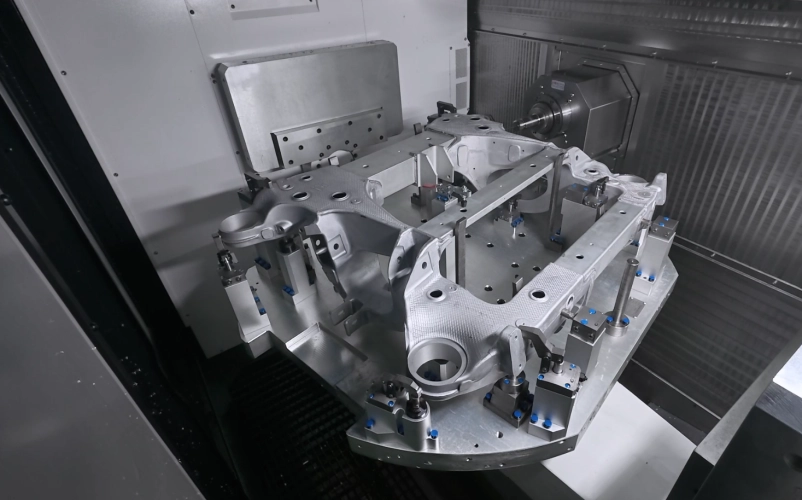

Součástí strojů je vysoce přesný otočný stůl, který umožňuje obrábění z více stran v jediném upnutí a elektrovřeteno, které zajišťuje vysokou přesnost při vysokorychlostním obrábění. Tato konstrukce zkracuje výrobní časy, zvyšuje přesnost a snižuje potřebu opakovaného upínání, což činí horizontální centra ideálním řešením pro sériovou i kusovou výrobu složitějších dílců.
Hlavní parametry stroje
Průměr rotačního stolu
mm
800
Max. zatížení stolu
kg
1 000
Maximální velikost obrobku
mm
Ø 1 850 x 1 840
Pojezdy X / Y / Z
mm
1 500 / 1 325 / 660
Rychloposuv v osách X / Y / Z
m/min.
120 / 120 / 120
Pojezd v ose A - naklápění
°
+/- 120
Pojezd v ose C - otáčení
°
360
Kužel vřetena
HSK-A100
Otáčky vřetena
min-1
10.000
Výkon na vřetenu
kW
40/54
Počet nástrojů v zásobníku
pozic
40 (60)
Hmotnost stroje
kg
28 000
* v závorkách jsou uvedeny opce
