HX 805

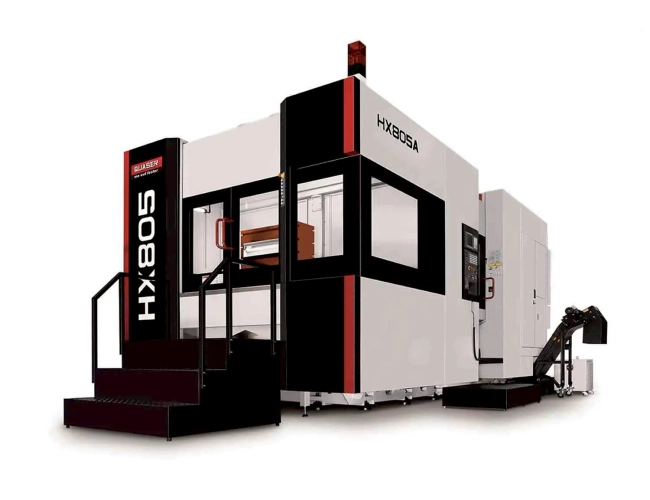

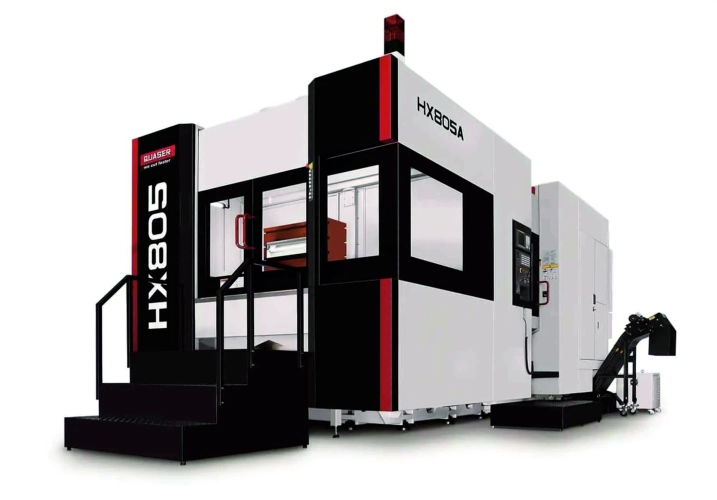

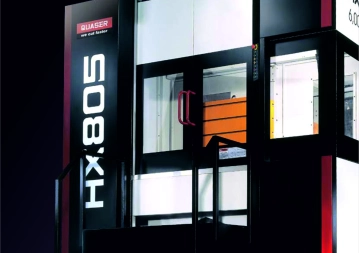

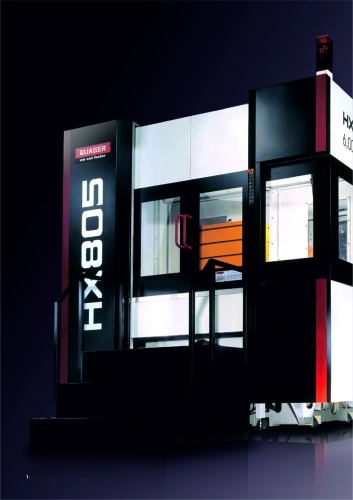

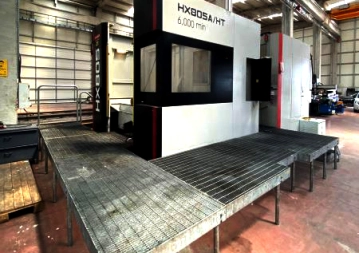

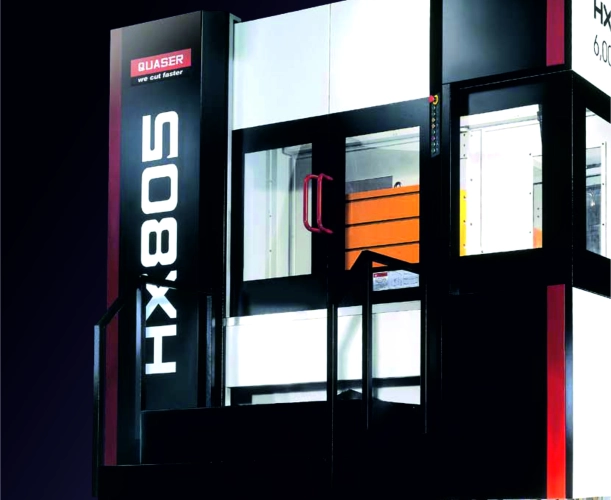

Horizontální frézovací centra řady HX jsou určena pro přesné a rychlé obrábění skříňových i plochých součástí z oceli, šedé litiny, a různých slitin. Dále jsou tyto stroje vhodné pro obrábění forem zápustek a pro sériovou výrobu dílců díky paletovému systému. Automatická výměna nástrojů ze zásobníku umožňuje práci v automatickém cyklu.
S použitím zvláštního příslušenství stroje umožňují nasazení produktivních nástrojů se středovým přívodem chladicí kapaliny. Otočný NC stůl (osa B) umožňuje obrábění dílců na stroji z více stran či rozšiřuje produktivitu možností upnutí vícenásobných upínacích přípravků.
| Velikost palety | 800 x 800 mm |
|---|---|
| Rozjezdy X/Y/Z | 1 200/1 000/1 000 mm |
| Upínací kužel | ISO 50 |
| Max. hmotnost obrobku | 1 500 kg |

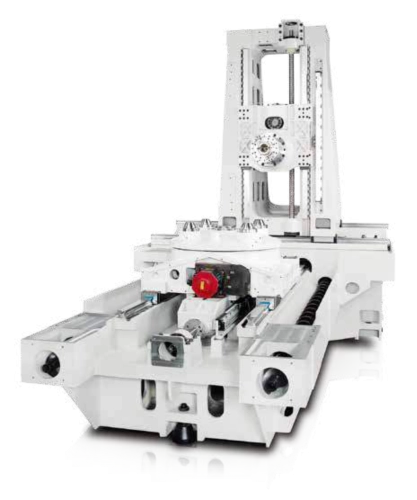

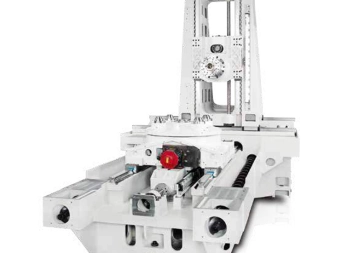

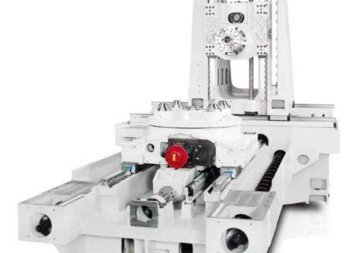

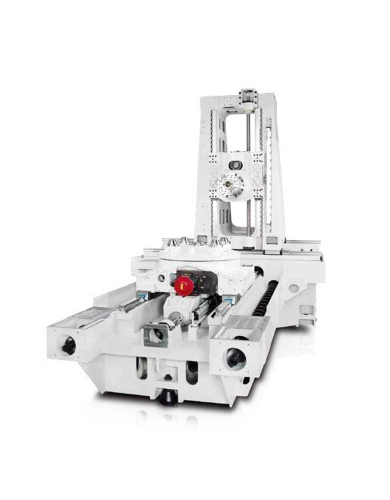

Předností těchto obráběcích center jsou vysoké otáčky vřetena, dostatečné rozměry pracovního stolu.

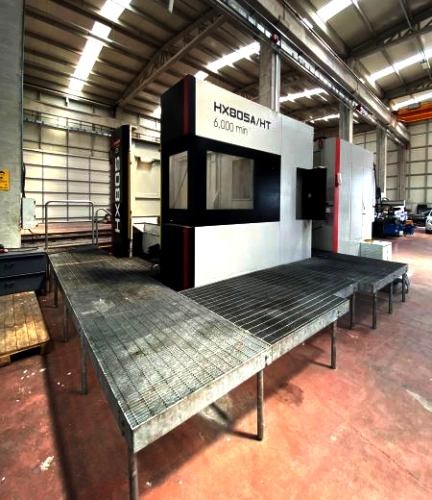

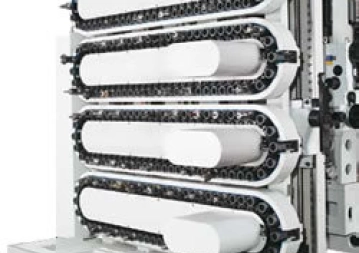

Stroje jsou standardně vybaveny automatickým zásobníkem pro 60 nástrojů s vysokorychlostní výměnou, volitelně lze vybavit zásobníkem s větším počtem nástrojů.
Vřetena jsou standardně v provedení pro chlazení středem nástroje.

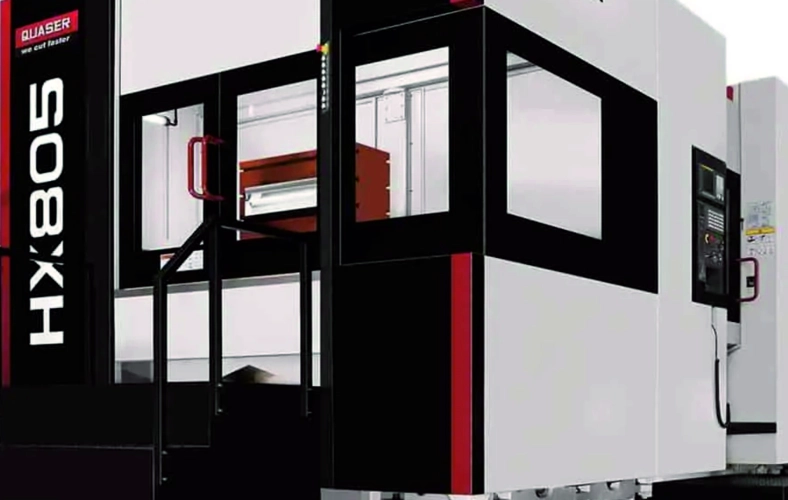

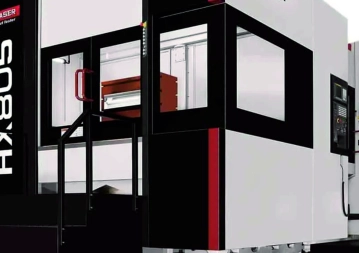

Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni a svým komplexním řešením splňuje náročné požadavky obsluhy.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 1 200 |
| Osa Y | mm | 1 000 |
| Osa Z | mm | 1 000 |
| Osa B | ° | 1 (0,001) |
| Rychloposuv v osách X/Y/Z | m/min. | 40/40/40 |
| Pracovní posuv v osách X/Y/Z | m/min. | 10 |
| Vzdálenost čela vřetena od stolu | mm | 100 ~ 1 100 |
| Vzdálenost středu vřetene od stolu | mm | 30 ~ 1 030 |
| Vřeteno | ||
| Kužel vřetene | ISO 50 | |
| Pohon vřetene | převodovka (přímý) | |
| Otáčky vřetene | min-1 | 6.000 (7.500; 15.000) |
| Výkon motoru vřetene | kW | 22 / 35 |
| Výkon motoru vřetene (volitelně) | kW | 26 / 30 |
| Průměr ložisek vřetene | mm | 100 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 800 x 800 |
| Maximální zatížení stolu | kg | 1 500 |
| Počet palet | 2 | |
| Čas výměny palety | s | 19 |
| Max. rozměr obrobku (průměr / výška) | mm | Ø 1 200 x 1 100 |
| Indexace palety 0 - 90° | s | 3 (2,1) |
| Přesnost najetí | ||
| Přesnost polohování | mm | 0,008 |
| Opakovatelná přesnost | mm | 0,004 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 60 (120) |
| Maximální délka nástroje | mm | 600 |
| Maximální průměr nástroje / přes pozici | mm | 120 / 230 (125 / 400) |
| Maximální hmotnost nástroje | kg | 20 (30) |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 60 |
| Kapacita obráběcí emulze | L | 1 200 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 7 220 |
| Hloubka | mm | 4 800 |
| Výška | mm | 3 658 |
| Hmotnost | kg | 25 000 |
Standardní výbava
| řídicí systém FANUC 0i-MF Plus |
| automatický zásobník na 60 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| chlazení středem vřetene o tlaku 20 bar |
| plné zakrytování stroje |
| škrabkový dopravník třísek |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| vzduchová a oplachová pistole |
| výkonné osvětlení pracovního prostoru |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídicí systém |
| FANUC 31i |
| Automatický zásobník nástrojů |
| 120 nástrojů |
| Vřeteno |
| vysokorychlostní vřeteno 15,000 min-1, přímý pohon |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 50 bar |
| chlazení středem vřetene o tlaku 70 bar |
| olejový skimmer |
| filtrační jednotka |
| Systém odvodu třísek |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrickou skříň |
| rotační okno |
