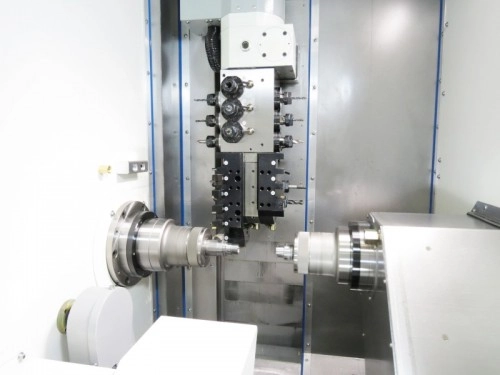

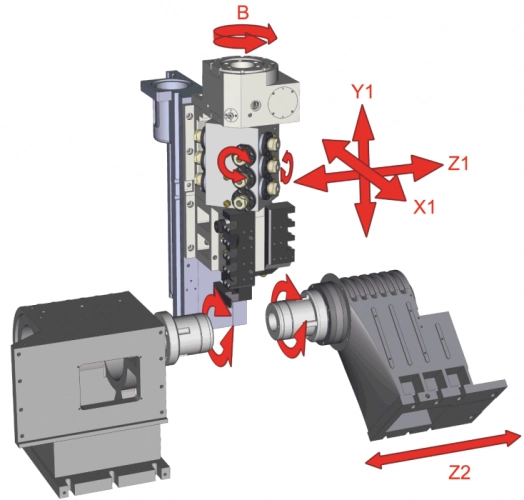

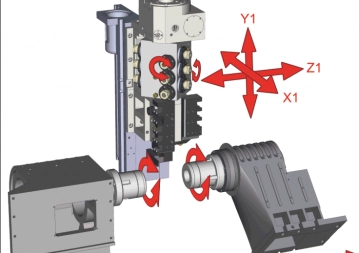

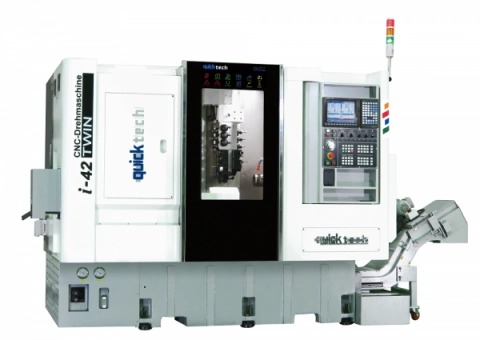

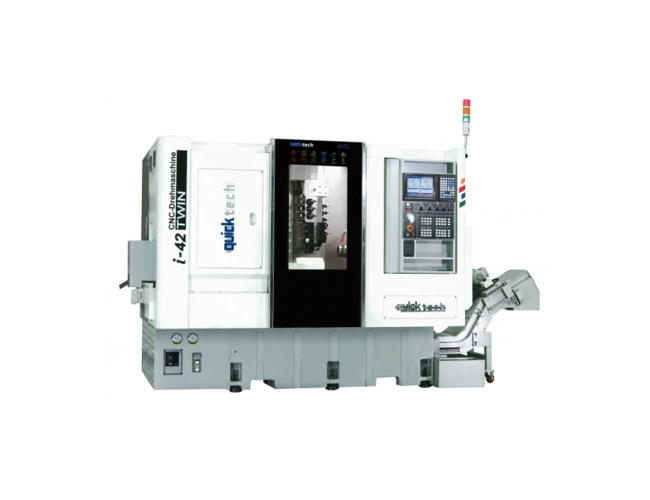

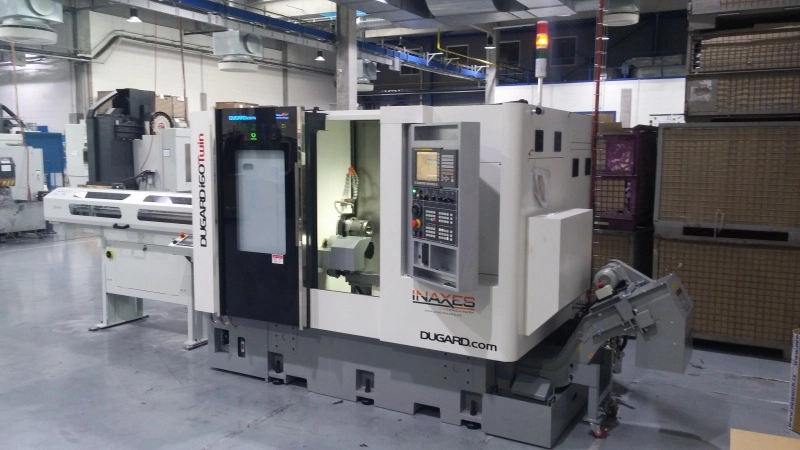

Tento stroj má 7 (8) řízených os, z nichž jedno je protivřeteno s polohováním jak v ose X, tak i Z. Model i-42 Twin je doplněn o B osu pro hlavní vřeteno s rozsahem 360° kontinuálně.
Tato konstrukce nejen, že snížila nároky na podlahovou plochu, ale zároveň výrazně zvýšila obráběcí možnosti a řezný výkon. Stabilitu a přesnost zvyšují velká lineární vedení. Servo-motory Mitsubishi s velkým kroutícím momentem jsou přímo napojeny na přesné kuličkové šrouby, čímž se dosahuje stabilního obrábění i v případě velké zátěže, a to s nevšední přesností a opakovatelností.
Max. průměr tyče | 42 (60) mm |
---|---|
Otáčky vřetena | 4,000 / 4,000 min-1 |
Obráběný průměr | 100 mm |
Obráběná délka | 300 mm |

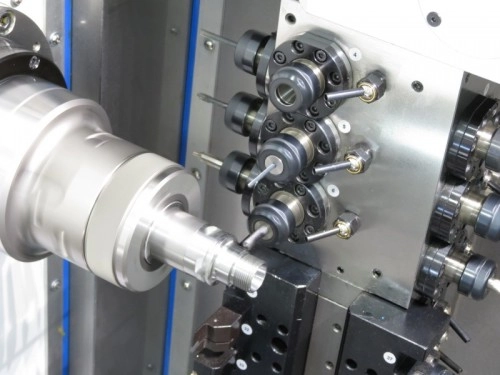

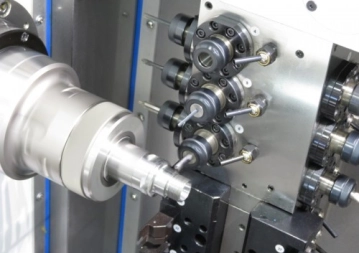

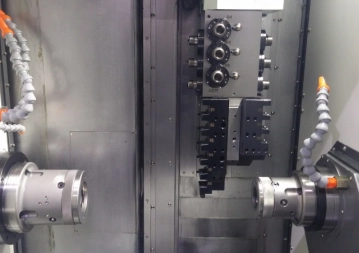

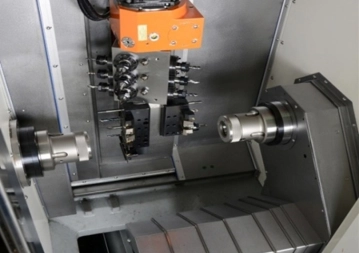

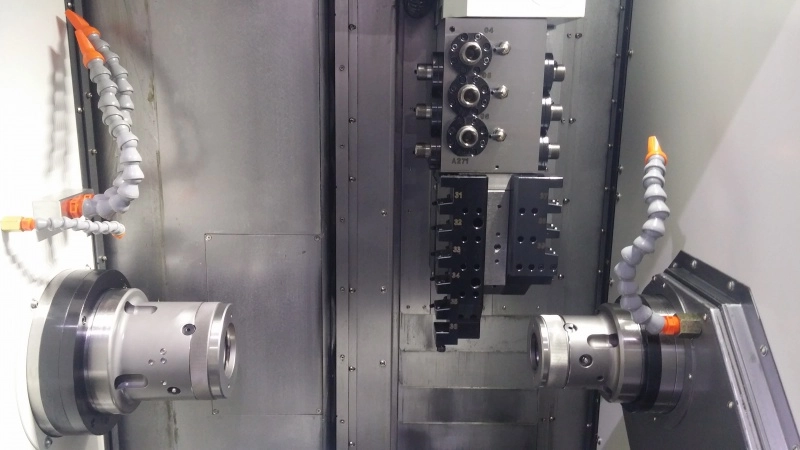

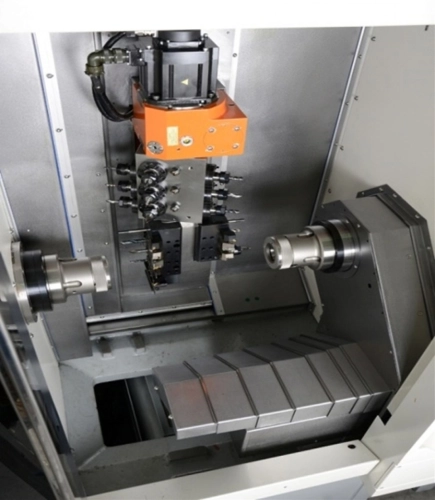

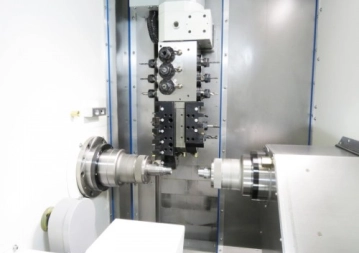

Kromě toho nabízejí nástrojové bloky pozice pro poháněné nástroje. Těch je k dispozici 6 (12 s osou B), a to pro axiální a radiální frézování, vrtání a závitování. Spolu s konvenčními nástroji je k dispozici celkem 27 (30) nástrojů, které zvládají i složité obrábění.
Flexibilní nástrojový systém je standardně dodáván s držáky pro rychlou výměnu nástrojů umožňujícími snadnou výměnu břitů, mohou však být dodány i s klasickým nástrojovým systémem – dle požadavku zákazníka.
Nástrojový systém se dá snadno vyměnit přímo na místě, držáky nástrojů jsou zkonstruovány tak, aby byly rychle vzájemně vyměnitelné.

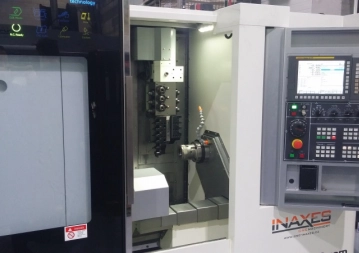

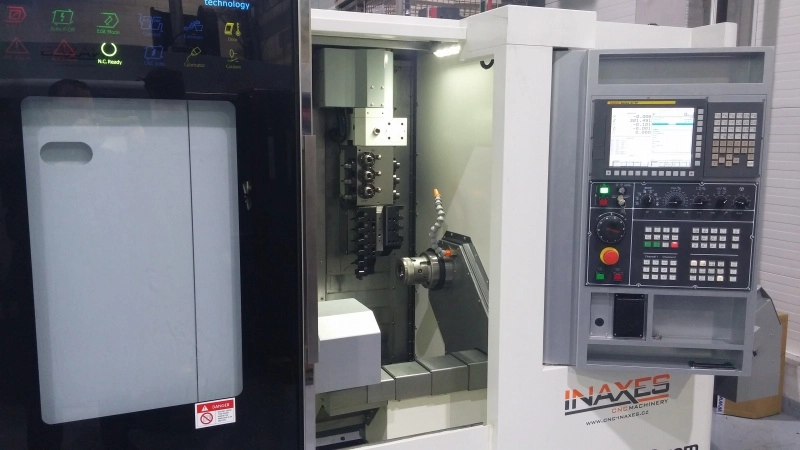

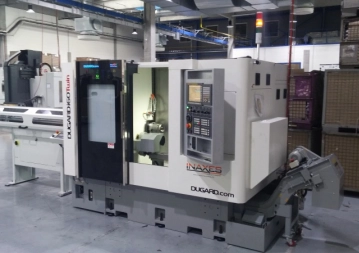

Tato nová řada soustruhu IntelliTurn je rychlejší, silnější, přesnější a obsahuje prvky, které se jinak objevují až u mnohem dražších strojů.
Základní údaje | ||
---|---|---|
Počet řízených os | 7 (8) | |
Max. průměr obrábění | mm | 100 |
Pracovní délka | mm | 300 |
Poháněné nástroje | ||
Čas indexace | s | 0.3 |
Počet poháněných nástrojů | pozic | 6 (12) |
B osa (opce) | ° | 360 |
Upínací rozměr | ER-20 | |
Max. průměr frézování | mm | 12 |
Max. rozměr závitování | M10 x P1.25 | |
Pojezdy | ||
Rychloposuv v osách X/Y/Z | m/min. | 20 |
Pojezc os X / Y / Z | mm | 150 / 415 / 300 |
Pojezd os Z-1 | mm | 450 |
Vřeteno | ||
Ústí vřetena hlavní / vedlejší | A2-5 (A2-6) / A2-5 (A2-6) | |
Průchod vřetena hlavní / vedlejší | mm | 42 (60) / 42 |
Otáčky vřetena hlavní / vedlejší | min-1 | 4,000 (6,000) / 4,000 (6,000) |
Nástroje | ||
Počet nástrojových míst | pozic | 27 (30) |
Rozměr upínacích nástrojů | mm | 20 |
Průměr vyvrtávacích nástrojů | mm | ER-20 / 20 |
Otáčky poháněných nástrojů | min-1 | 4,000 |
Motor | ||
Hlavní vřeteno | kW | 11 |
Poháněné nástroje | kW | 1,5 |
Vedlejší vřeteno | kW | 3,7 (5,5) |
Údaje stroje | ||
Šířka (z pohledu obsluhy) | mm | 3 500 |
Hloubka | mm | 1 800 |
Výška | mm | 1 900 |
Hmotnost | kg | 3 800 |

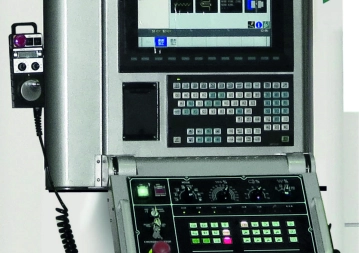

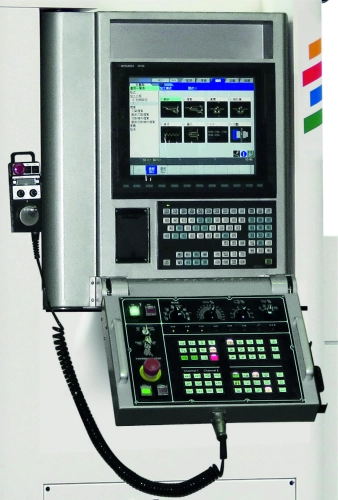

řídící systém Mitsubishi |
úhlové poháněné nástroje |
hydraulický válec |
upínací pouzdro DIN 173E-42B na hlavní a vedlejší vřeteno |
vysokotlaký chladící systém |
vysokotlaké automatické mazání |
dopravník třísek |
obrobkový dopravník |
interface pro podavač |
hydraulický systém jednotky |
vrtací držák ER-20 - 4ks |
kleštiny ER-20 - 1 sada |
pracovní světlo |
transformátor |
stroj dle CE normy |
NC systém Fanuc 0i-TF Plus |
servo řízení B osy na hlavním vřetenu |
kleština 60 mm (DIN 185E 60B/A6) |
podavač tyčí 1,5 / 3 m |
