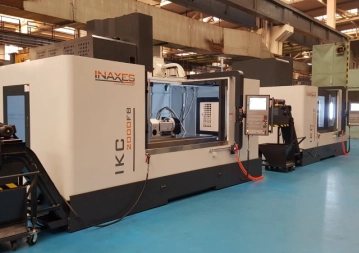

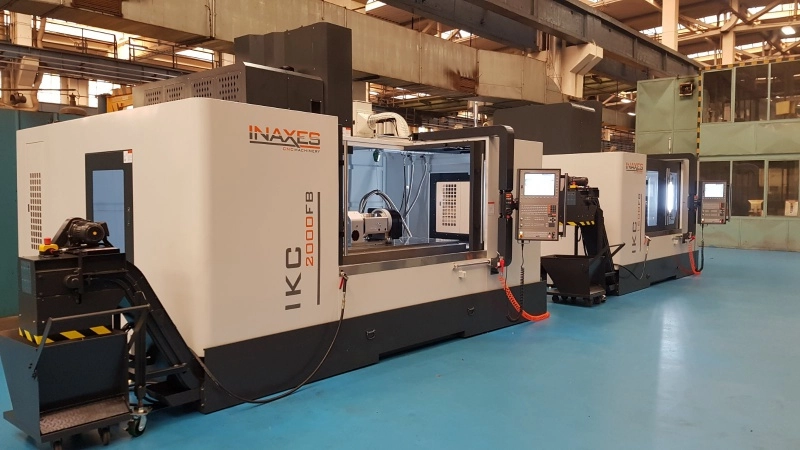

IKC - 2000F/S/H

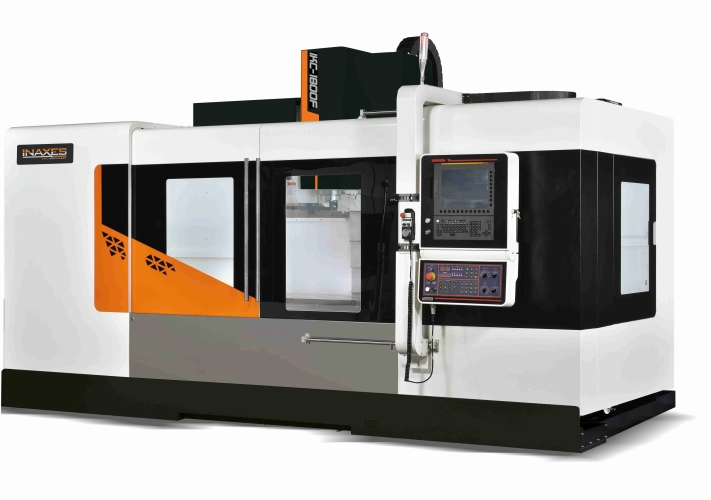

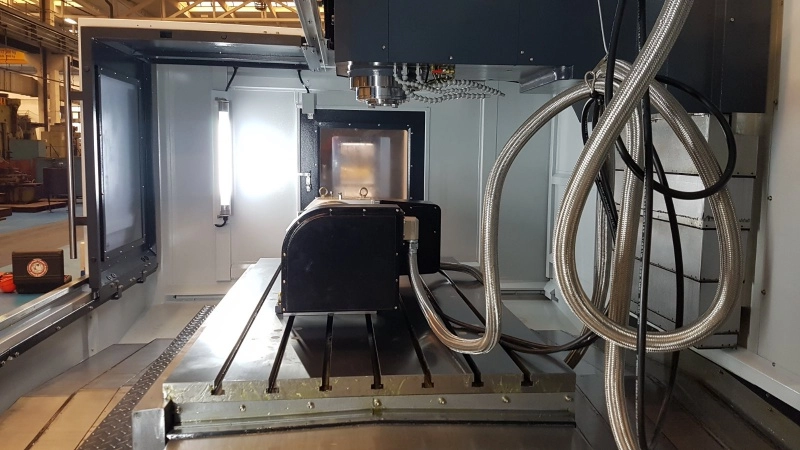

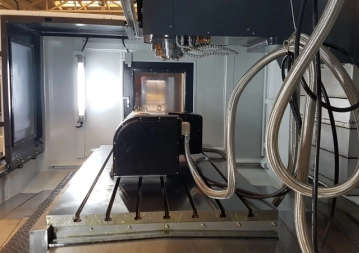

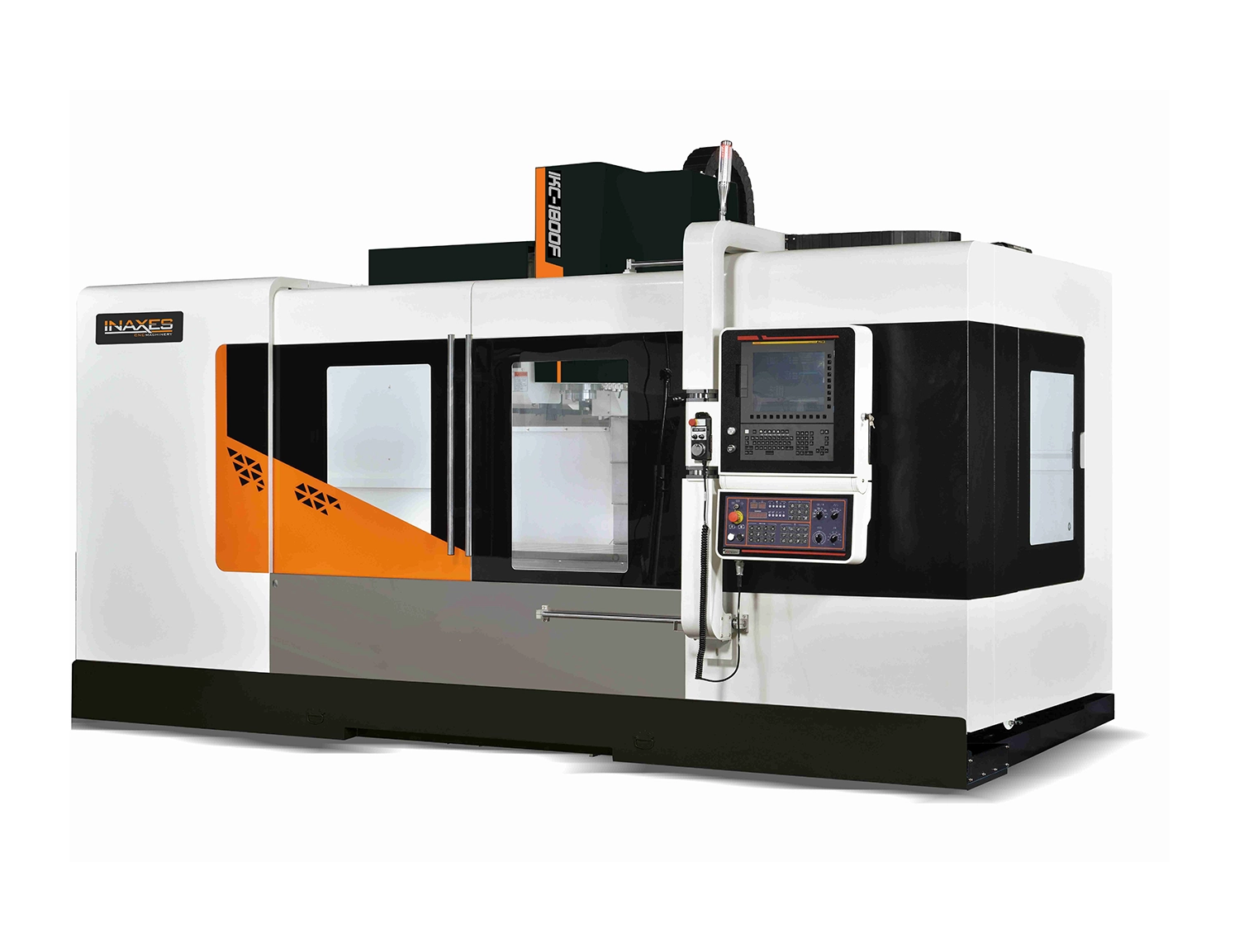

Tato modelová řada IKC-1600F/S/H, IKC-1800F/S/H a IKC-2000F/S/H je vyvinuta na základě poměru velmi vysoké kvality za příznivou cenu. Její předností je značná tuhost a 1 000 mm pojezd v ose Y. Zvládají vrtání, frézování i přímé závitování ve standardní konfiguraci, je možné je vybavit čtvrtou a pátou řízenou osou a jsou vybaveny řídicím systémem F = FANUC 0i-MF PLUS, S = SIEMENS 828D nebo H = HEIDENHAIN.

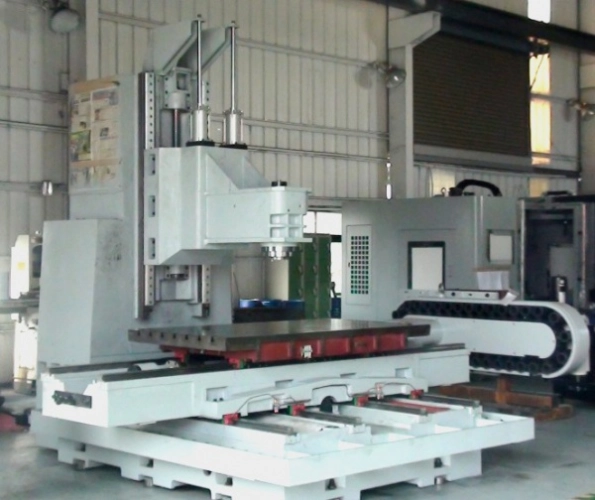

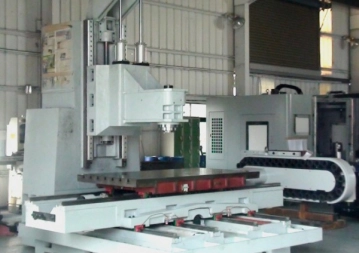

Pro tyto stroje jsou používány lineární valivá vedení ve všech osách. Vřeteno s kuželem ISO50 je poháněno převodovkou, řemenovým nebo přímým pohonem přes bezpečnostní spojku ve standartu s 8.000 ot./min. s možností 12.000 nebo 15.000 ot./min. pro zvýšení produtivity stroje. V opci je možné použít vřeteno s řemenovým pohonem s kuželem ISO40.
advantages

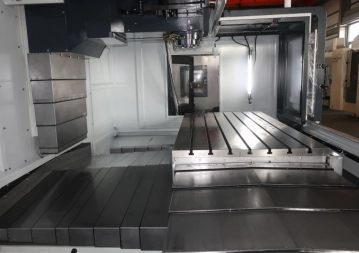

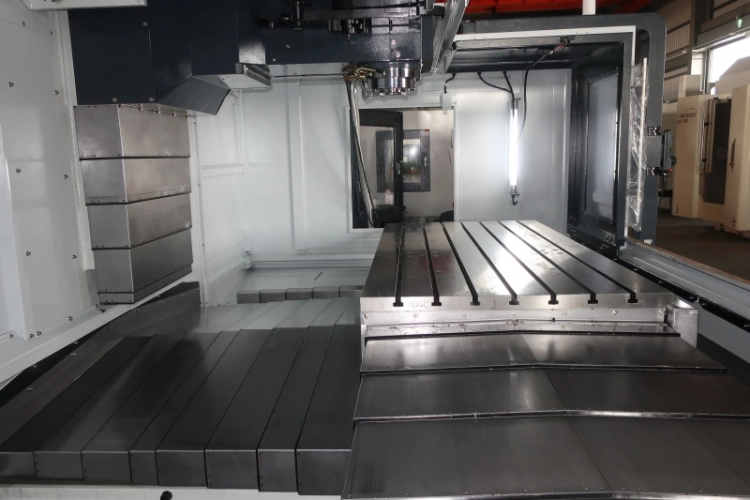

Lineární valivá vedení v osách X, Y, Z přispívají k dlouhodobé pracovní přesnosti a tuhosti vedení stroje. Předností těchto obráběcích center jsou vysoké otáčky vřetena, velké rozměry pracovního stolu a dvířka na bočních krytech umožňující obrábění obrobků s délkou větší jako je délka stolu. Jsou vybavené zásobníkem pro 30 a více nástrojů s vysokorychlostní výměnou. Charakteristická je i neobvykle vysoká tuhost stroje s vysokou dynamickou a tepelnou stabilitou a výkonnost vřetena poháněného servomotorem. Vřetena jsou standardně v provedení pro chlazení vnitřkem nástroje.
Obráběcí centra řady IKC-F/S/H jsou vysokoekonomické při vysokých objemech výroby avšak taky i při malé a střední kapacitě výroby umožňují tyto centra výrazně zkrátit výrobní cyklus, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků a požadované kvality. Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni. Svým komplexním řešením splňuje i požadavky náročné obsluhy.
Obráběcí centra řady IKC-F/S/H jsou vysokoekonomické při vysokých objemech výroby avšak taky i při malé a střední kapacitě výroby umožňují tyto centra výrazně zkrátit výrobní cyklus, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků a požadované kvality. Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni. Svým komplexním řešením splňuje i požadavky náročné obsluhy.
Hlavní parametry stroje
Rozměr stolu
mm
2 100 x 1 000
Maximální zatížení stolu
kg
3 000
Pojezdy X / Y / Z
mm
2 000 / 1 000 / 800
Rychloposuv v osách X / Y / Z
m/min.
24 / 24 / 20
Vzdálenost čela vřetena od stolu
mm
200 ~ 1 000
Kužel vřetena
ISO50 (ISO40)
Otáčky vřetena
min-1
6.000 (8.000; 10.000)
Pohon vřetena
řemen (převodovka)
Výkon na vřetenu
kW
18,5/22 (22/26)
Počet nástrojů v zásobníku
pozic
32 (40; 60)
Max. rozměr nástroje, Ø x L
mm
110 x 350
Hmotnost stroje
kg
23 000
* v závorkách jsou uvedeny opce
