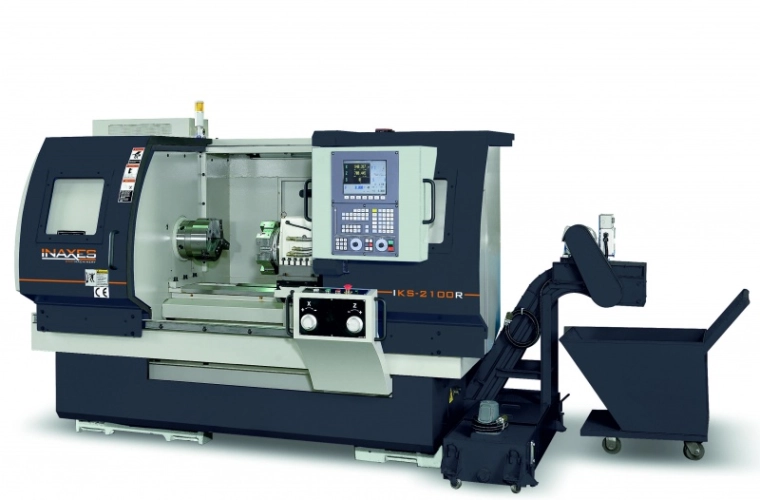

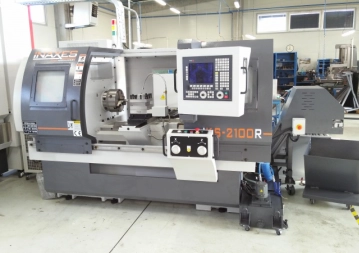

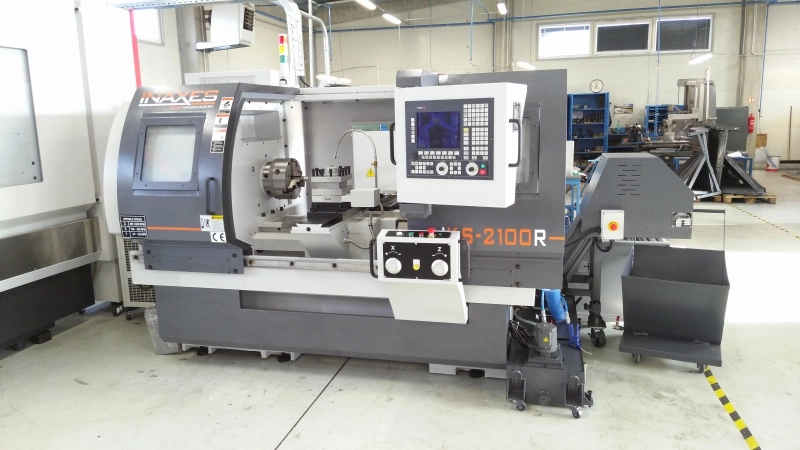

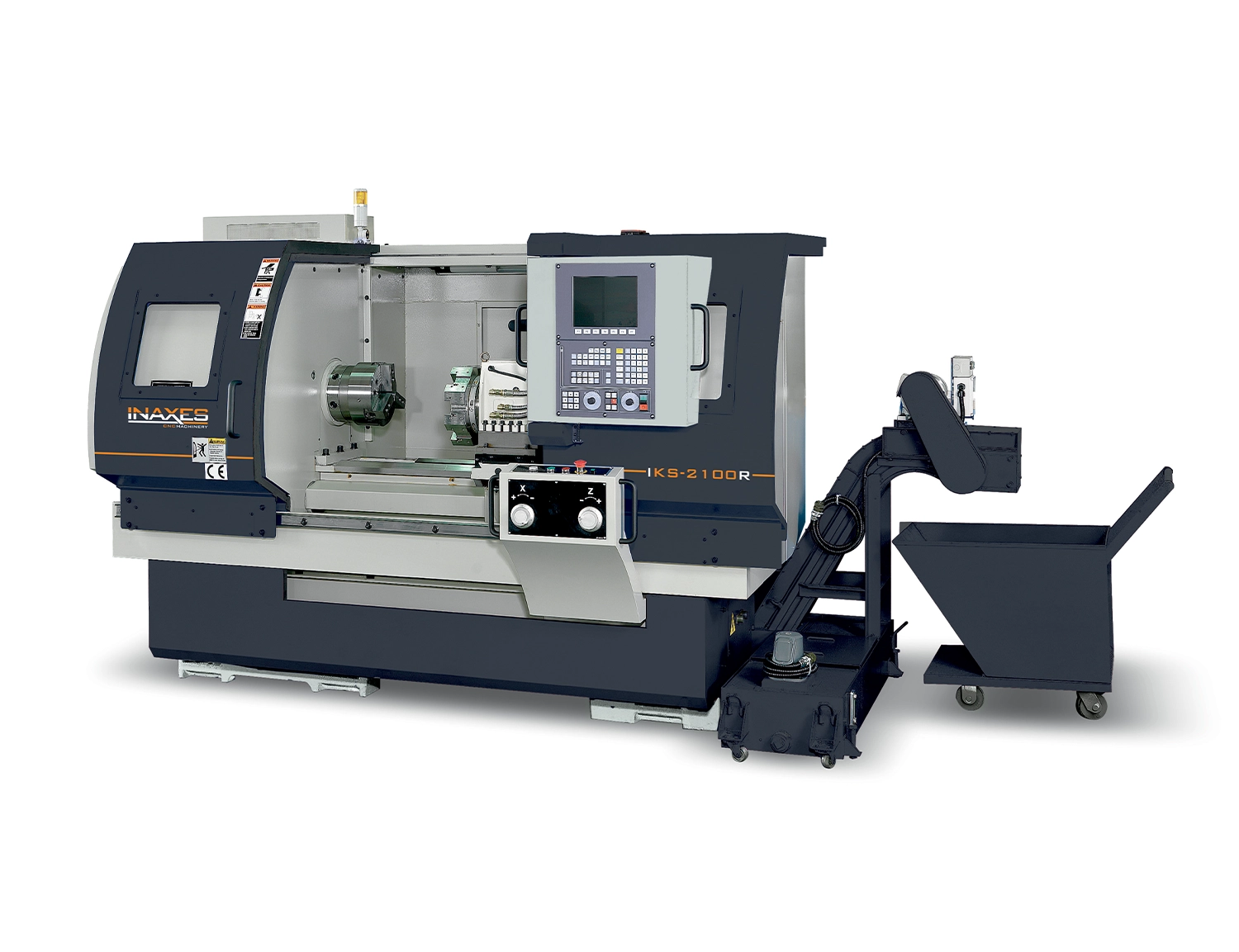

IKS - 2100R
Soustruhy tohoto konstrukčního řešení jsou univerzální modifikovatelné ve 2 ( X, Z) osách souvisle řízené s vodorovným ložem a jsou určeny pro obrábění rotačních součástek jak z děleného i tyčového materiálu tak i z hutních polotovarů. Umožňují ovládání ve třech režimech: manuální, poloautomatický, plně automatický. Pro maximální zefektivnění výroby lze stroj vybavit podavačem tyčí.
Nezávazně poptat| Max. průměr tyče | 85 ∼ 105 mm |
|---|---|
| Průměr sklíčidla | 254 ∼ 305 mm |
| Obráběný průměr | 540 mm |
| Obráběná délka | 1 / 1,5 / 2 m |
Široká škála vrtání vřetena (85 - 105 mm) umožňuje výběr vhodného stroje dle potřeby zákazníka. Na přání je možné soustruhy vybavit elektrickou 4 nožovou hlavou, 8-mi polohovou elektrickou revolverovou hlavou SAUTER s diskem VDI30 nebo VDI40 nebo 8-mi polohovou hydraulickou revolverovou hlavou LS s diskem VDI.
| Základní údaje | ||
|---|---|---|
| Počet řízených os | 2 (3) | |
| Točný průměr nad ložem | mm | 540 |
| Výška středu vřetena | mm | 270 |
| Točný průměr nad suportem | mm | 310 |
| Vzdálenost mezi středy | mm | 1 000 / 1 500 / 2 000 |
| Max. zatížení mezi hroty bez podpory | kg | 1 800 |
| Šířka lože | mm | 350 |
| Pojezdy | ||
| Příčný posuv (osa X) | mm | 350 |
| Podélný posuv (osa Z) | mm | 810 / 1 310 / 1 810 |
| Kuličkový šroub osy X | mm | C5, 25 x P5 |
| Kuličkový šroub osy Z | mm | C5, 40 x P10 |
| Rychlost posuvu osy X | m/min. | 5 |
| Rychlost posuvu osy Z | m/min. | 7 |
| Vřeteno | ||
| Ústí vřetena | D1-8 (A2 - 11) | |
| Vrtání vřetena | mm | 85 (105) |
| Otáčky vřetena - 1. stupeň | min-1 | 491 ~ 2,250 (331 ~ 1,500) |
| Otáčky vřetena - 2. stupeň | min-1 | 126 ~ 490 (92 ~ 330) |
| Otáčky vřetena - 3. stupeň | min-1 | 27 ~ 125 (20 ~ 92) |
| Průměr sklíčidla | mm | 254 (305) |
| Nástroje | ||
| Počet nástrojových míst | pozic | 4 (8) |
| Rozměr upínacích nástrojů | mm | 20 x 20 (25 x 25) |
| Průměr vyvrtávacích nástrojů | mm | 25 (32) |
| Rozsah upínání pevná luneta | mm | 80 ~ 280 |
| Rozsah upínání posuvná luneta | mm | 30 ~ 170 |
| Koník | ||
| Průměr pinoly | mm | 75 |
| Vysunutí pinoly | mm | 170 |
| Kužel pinoly | MT5 | |
| Motor | ||
| Hlavní vřeteno | kW | 7,5/11 (11/15) |
| Max. kroutící moment | Nm | 1 100 |
| Osa Z | Nm | 6,3 |
| Osa X | Nm | 6,3 |
| Čerpadlo chlazení | kW | 0,125 |
| Přesnost najetí | ||
| Přesnost polohování | mm | ± 0,005 |
| Opakovatelné přesnost | mm | ± 0,005 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 2 850 / 3 400 / 3 580 |
| Hloubka | mm | 2 050 |
| Výška | mm | 2 120 |
| Hmotnost | kg | 3 100 / 3 400 / 3 700 |
Standardní výbava
| řídící systém FAGOR |
| masivní litinová konstrukce |
| řízené digitální servopohony |

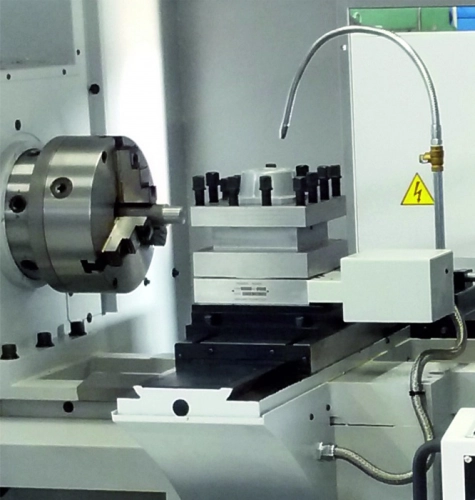

| manuální 3-čelisťové sklíčidlo |
| vřeteno chlazené olejem |
| manuální koník |
| chladící systém |
| centrální systém automatického mazání |
| plné zakrytování stroje |
| posuvné dveře s okny |
| výměník tepla pro elektrickou skříň |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |

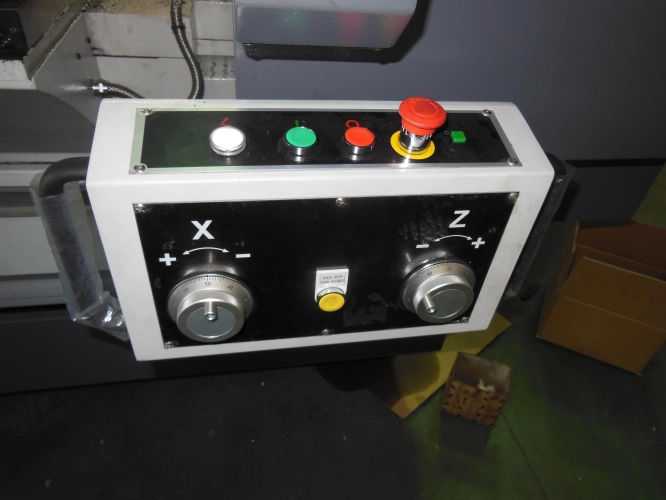

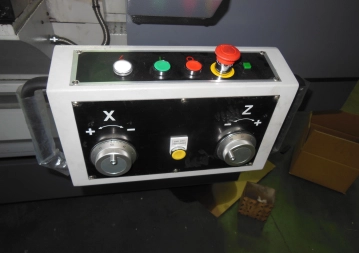

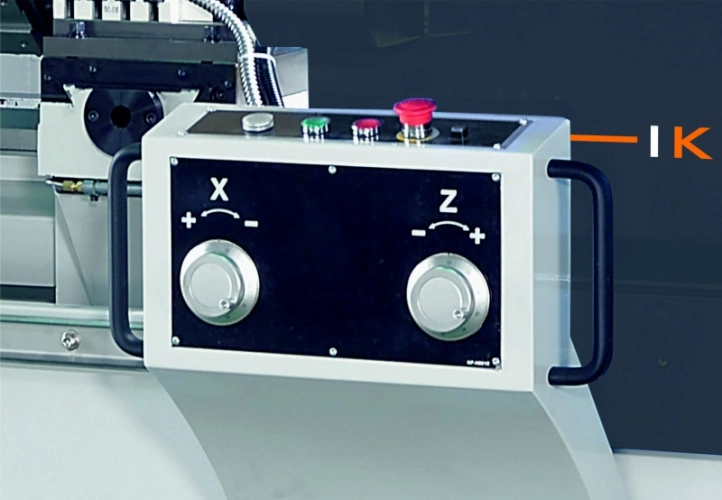

| MPG kolečka osy X, Z |
| ethernetové rozhraní RS232 |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| FANUC 0i-TF Plus |
| SIEMENS 828D / 840Dsl |
| MITSUBISHI |
| Konstrukce |
| změna vrtání vřetena |
| Upínání |
| hydraulické sklíčidlo |
| změna průměru sklíčidla |
| pevná luneta |
| posuvná luneta |
| hydraulický koník |
| Nástrojové hlavy |

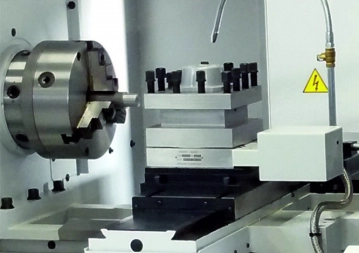

| manuální 4-nožová hlava |

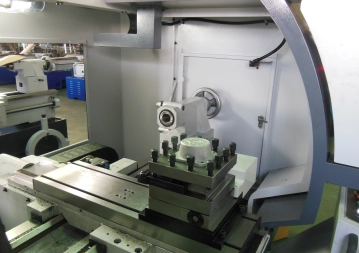

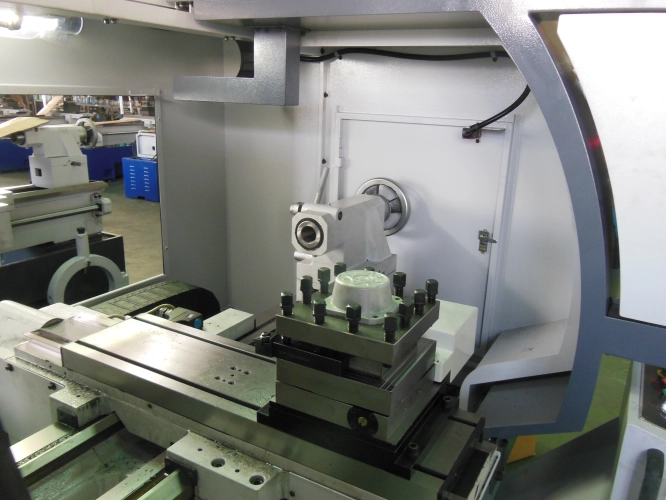

| elektrická 4-nožová hlava |

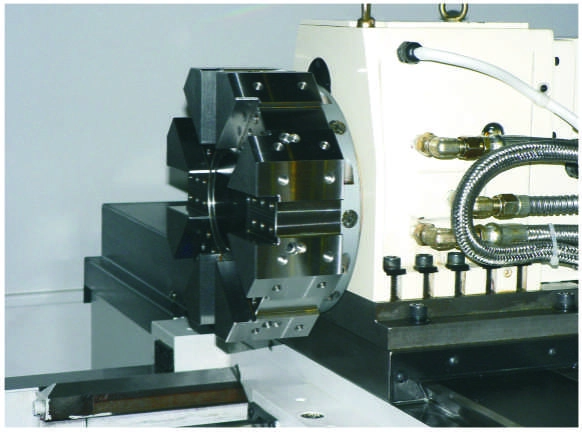

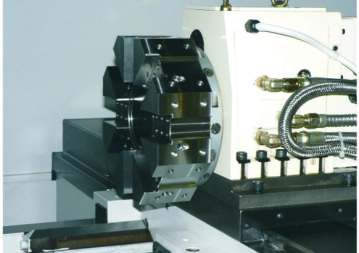

| hydraulická revolvérová hlava LS-160 + VDI30 |
| hydraulická revolvérová hlava LS-160 + Japanese disk |

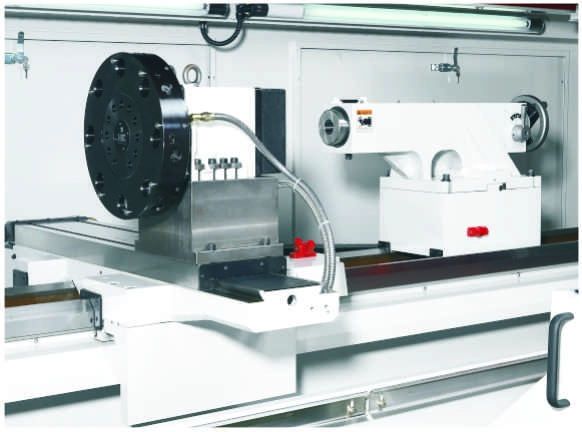

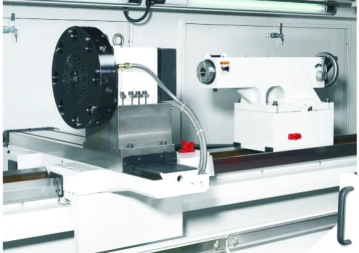

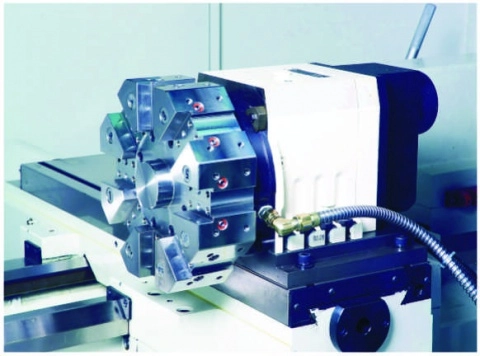

| elektrická revolvérová hlava SAUTER H8 + VDI30 / VDI40 |

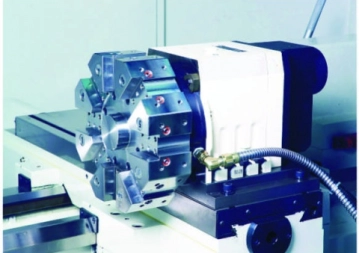

| elektrická revolvérová hlava SAUTER H12 + VDI30 + C osa |
| Systém odvodu třísek |
| dopravník třísek (článkový/řemenový typ) |
| Ostatní |
| klimatizační jednotka pro elektrorozvaděč |
| systém závitování |
| sada držáků a upínačů |
