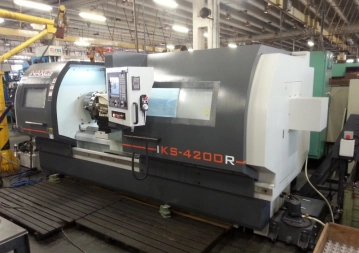

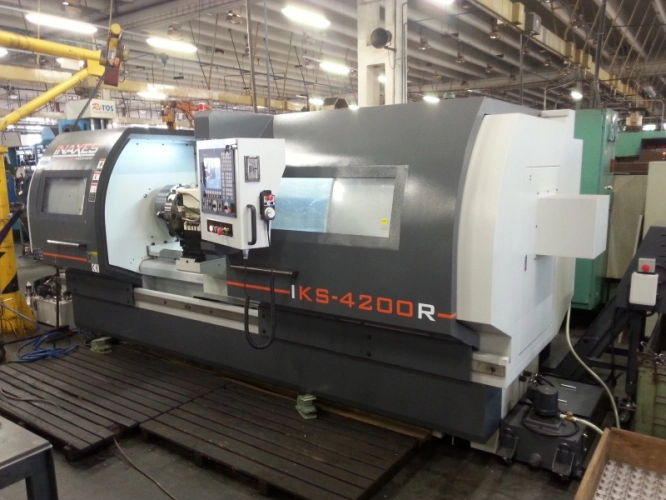

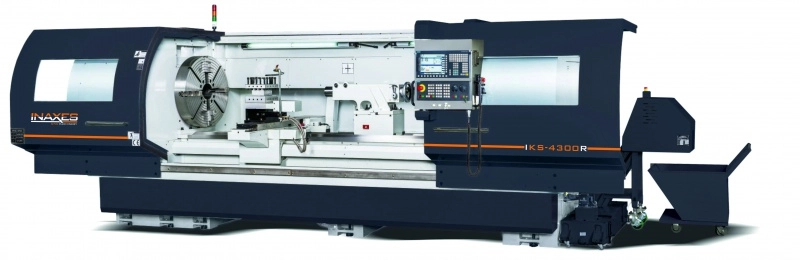

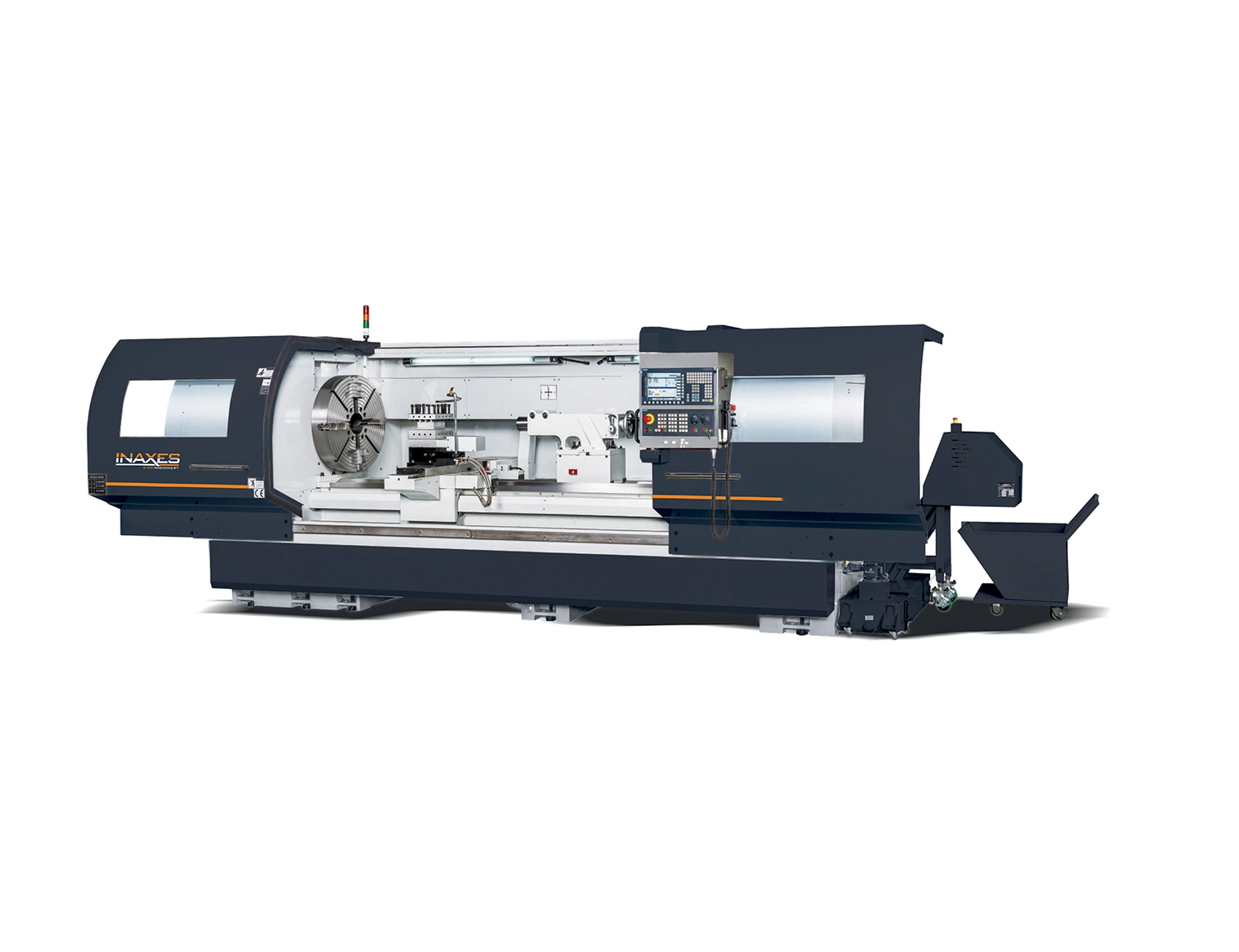

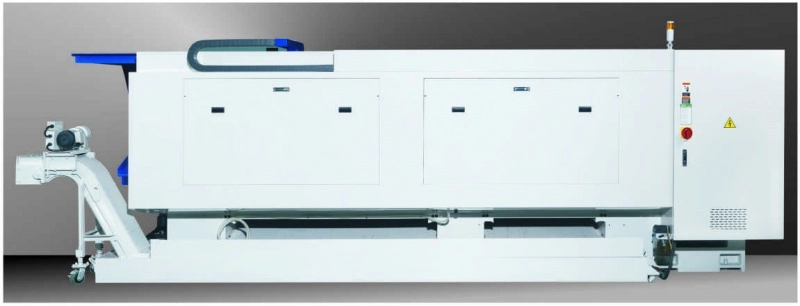

IKS - 4150R
Soustruhy tohoto konstrukčního řešení jsou univerzální modifikovatelné ve 2 ( X, Z) osách souvisle řízené s vodorovným ložem a jsou určeny pro obrábění rotačních součástek jak z děleného i tyčového materiálu tak i z hutních polotovarů. Umožňují ovládání ve třech režimech: manuální, poloautomatický, plně automatický. Pro maximální zefektivnění výroby lze stroj vybavit podavačem tyčí.
Nezávazně poptat| Max. průměr tyče | 105 ∼ 405 mm |
|---|---|
| Průměr sklíčidla | 305 ∼ 460 mm |
| Obráběný průměr | 770 mm |
| Obráběná délka | 1,5 / 2 / 3 / 4 / 5 m |

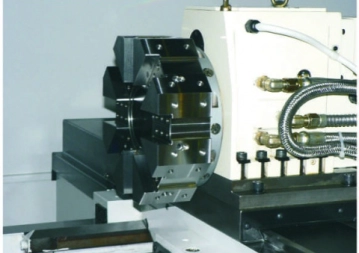

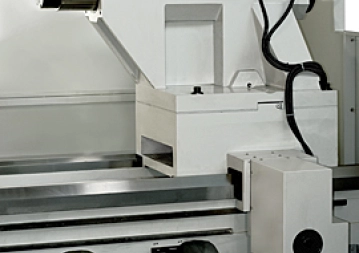

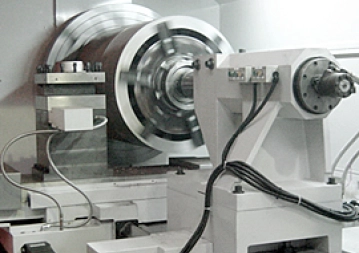

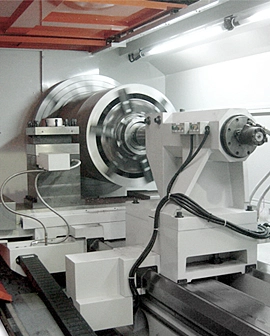

Široká škála vrtání vřetena (105 - 230 mm) umožňuje výběr vhodného stroje dle potřeby zákazníka. Na přání je možné soustruhy vybavit elektrickou 4 nožovou hlavou, 8-mi polohovou elektrickou revolverovou hlavou SAUTER s diskem VDI40 nebo 8-mi polohovou hydraulickou revolverovou hlavou LS s diskem VDI.
| Základní údaje | ||
|---|---|---|
| Počet řízených os | 2 (3) | |
| Točný průměr nad ložem | mm | 770 |
| Výška středu vřetena | mm | 385 |
| Točný průměr nad suportem | mm | 500 |
| Vzdálenost mezi středy | mm | 1 600 / 2 100 / 3 100 / 4 100 / 5 100 |
| Max. zatížení mezi hroty bez podpory | kg | 3 000 |
| Šířka lože | mm | 450 |
| Pojezdy | ||
| Příčný posuv (osa X) | mm | 450 |
| Podélný posuv (osa Z) | mm | 1 500 / 2 000 / 3 000 / 4 000 / 5 000 |
| Kuličkový šroub osy X | mm | C5, 28 x P5 |
| Kuličkový šroub osy Z | mm | C5, 50 x P10 / C5, 63 x P12 |
| Rychlost posuvu osy X | m/min. | 5 |
| Rychlost posuvu osy Z | m/min. | 5 |
| Vřeteno | ||
| Ústí vřetena | A1 - 11 (A2 - 11) | |
| Vrtání vřetena | mm | 105 (155) |
| Otáčky vřetena - 1. stupeň | min-1 | 331 ~ 1,500 (176 ~ 800) |
| Otáčky vřetena - 2. stupeň | min-1 | 92 ~ 330 (53 ~ 175) |
| Otáčky vřetena - 3. stupeň | min-1 | 20 ~ 92 (10 ~ 52) |
| Průměr sklíčidla | mm | 305 (380; 405; 460) |
| Nástroje | ||
| Počet nástrojových míst | pozic | 4 (8) |
| Rozměr upínacích nástrojů | mm | 25 x 25 |
| Průměr vyvrtávacích nástrojů | mm | 32 |
| Rozsah upínání pevná luneta | mm | 160 ~ 340 (280 ~ 420) |
| Rozsah upínání posuvná luneta | mm | 30 ~ 250 |
| Koník | ||
| Průměr pinoly | mm | 105 |
| Vysunutí pinoly | mm | 220 |
| Kužel pinoly | MT5 | |
| Motor | ||
| Hlavní vřeteno | kW | 11/15 (15/18,5) |
| Max. kroutící moment | Nm | 2 050 |
| Osa Z | Nm | 11,6 |
| Osa X | Nm | 6,3 |
| Čerpadlo chlazení | kW | 0,25 |
| Přesnost najetí | ||
| Přesnost polohování | mm | ± 0,007 |
| Opakovatelné přesnost | mm | ± 0,007 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 4 000 / 4 500 / 5 500 / 6 500 / 7 500 |
| Hloubka | mm | 2 250 |
| Výška | mm | 2 250 |
| Hmotnost | kg | 4 300 / 4 800 / 5 800 / 6 800 / 7 800 |
Standardní výbava

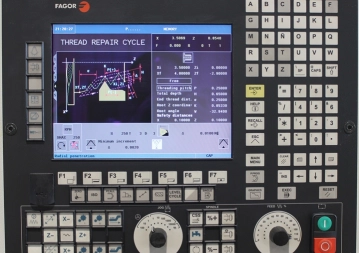

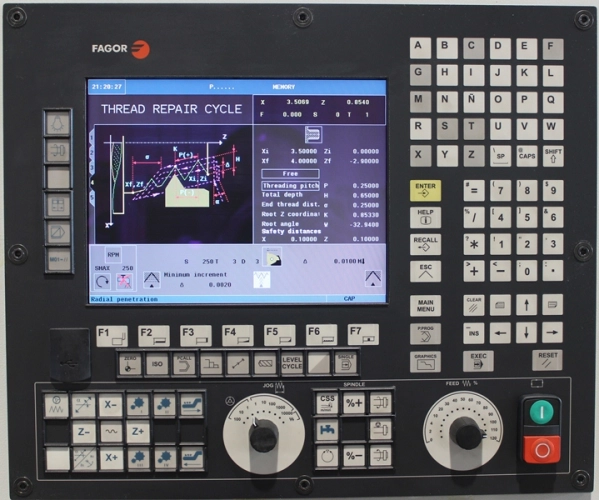

| řídící systém FAGOR |
| masivní litinová konstrukce |
| řízené digitální servopohony |
| manuální 3-čelisťové sklíčidlo |

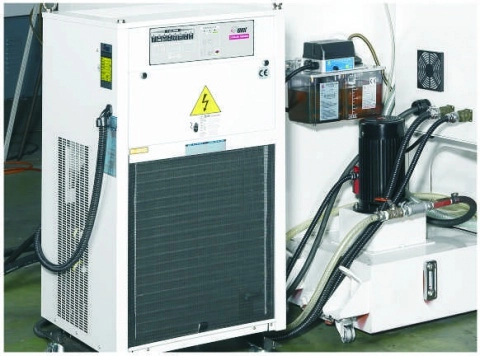

| vřeteno chlazené olejem |

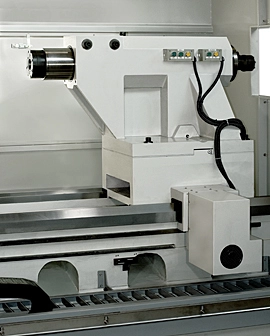

| manuální koník |
| chladící systém |
| centrální systém automatického mazání |
| plné zakrytování stroje |
| posuvné dveře s okny |

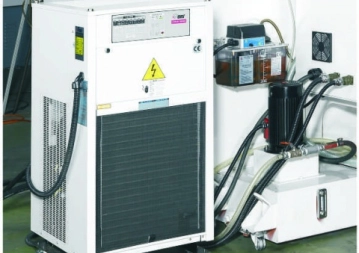

| výměník tepla pro elektrickou skříň |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| MPG kolečka osy X, Z |
| ethernetové rozhraní RS232 |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| FANUC 0i-TF Plus |
| SIEMENS 828D / 840Dsl |
| MITSUBISHI |
| Konstrukce |
| změna vrtání vřetena |
| Upínání |
| hydraulické sklíčidlo |
| změna průměru sklíčidla |
| pevná luneta |
| posuvná luneta |
| hydraulický koník |
| Nástrojové hlavy |
| manuální 4-nožová hlava |
| elektrická 4-nožová hlava |

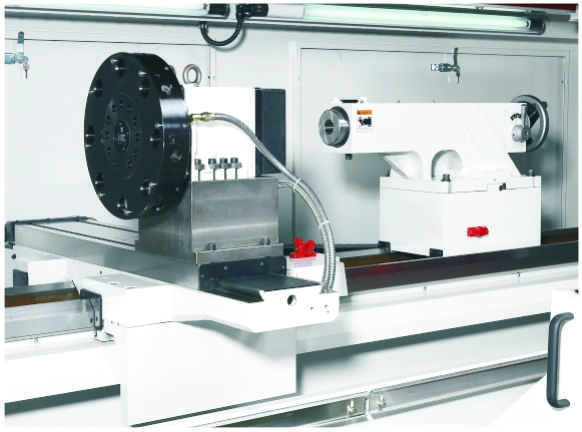

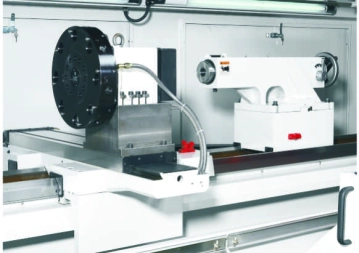

| hydraulická revolvérová hlava LS-200 + VDI40 |
| hydraulická revolvérová hlava LS-200 + Japanese disk |

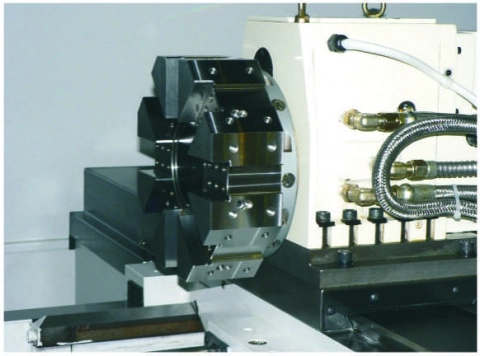

| elektrická revolvérová hlava SAUTER H8 + VDI40 / VDI50 |
| elektrická revolvérová hlava SAUTER H12 + VDI40 + C osa |
| Systém odvodu třísek |
| dopravník třísek (článkový/řemenový typ) |
| Ostatní |
| klimatizační jednotka pro elektrorozvaděč |
| systém závitování |
| sada držáků a upínačů |
