INDEX 2000/3000
INDEX 2000/3000

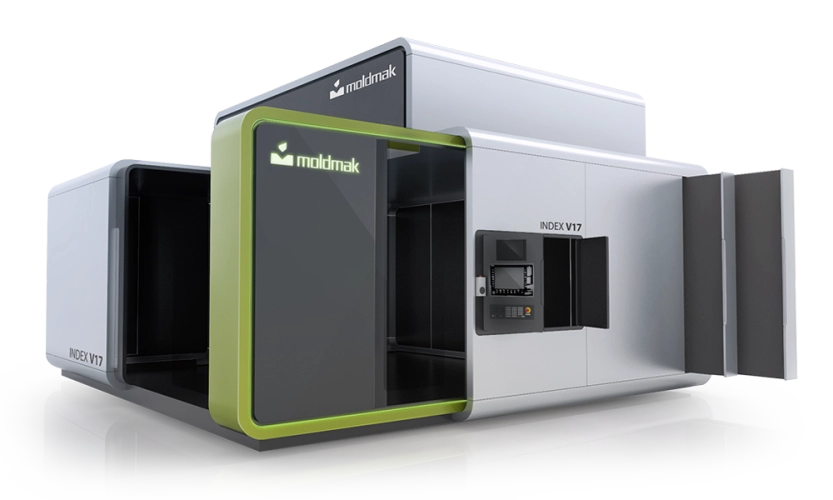

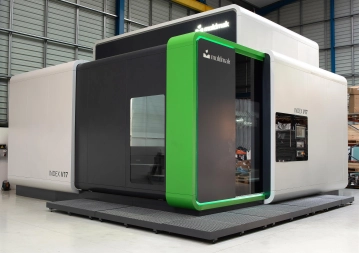

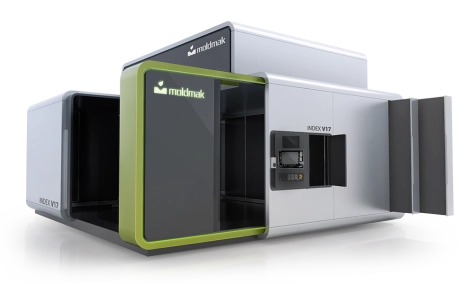

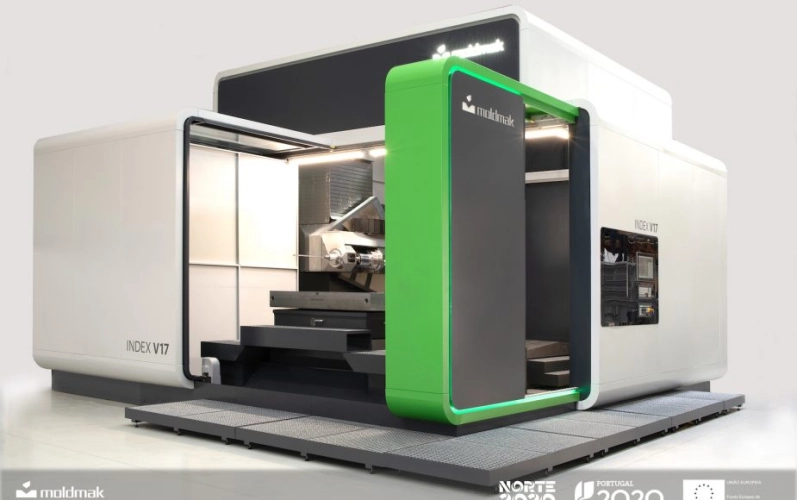

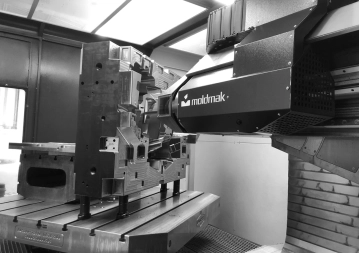

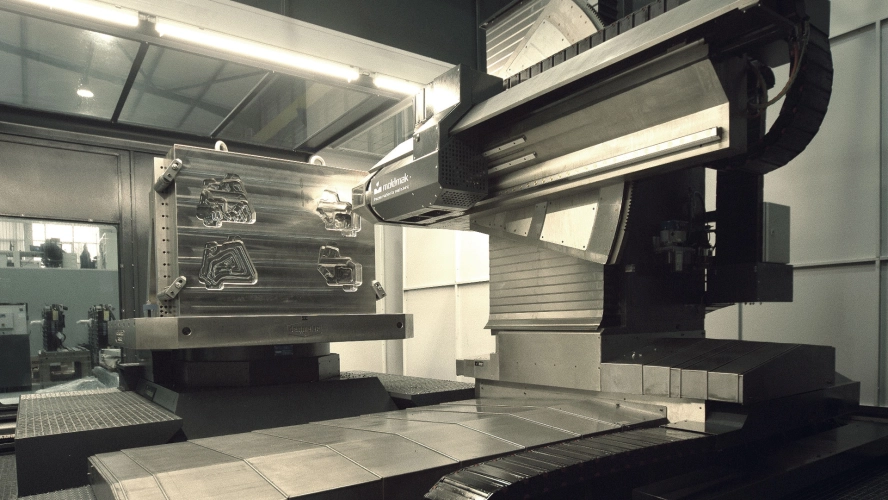

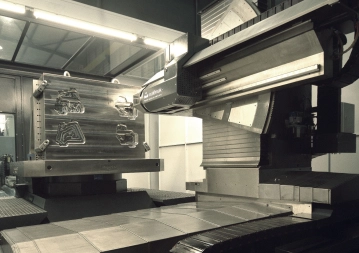

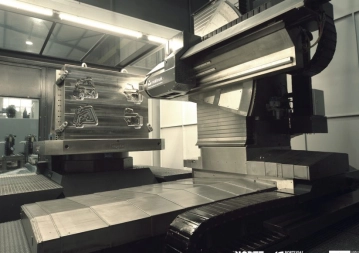

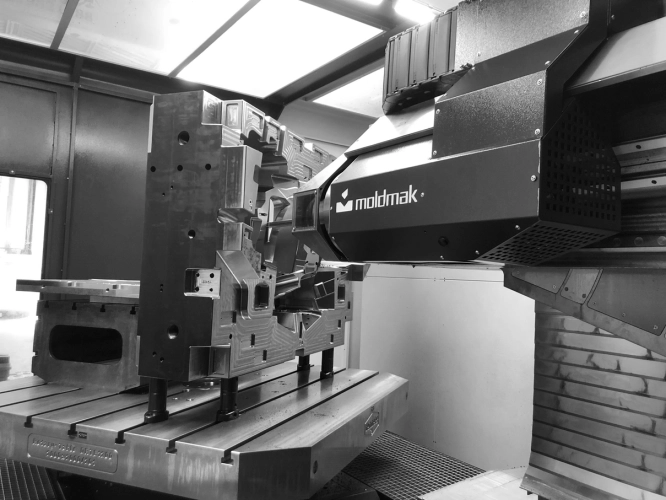

Horizontální obráběcí centrum s vrtáním hlubokých děr
Moldmak INDEX 2000/3000 je horizontální obráběcí centrum se 6 osami s vysokou kapacitou, pro obrábění formařských ploch a struktur.
Pouze s 2 nastaveními může provádět všechny potřebné obráběcí operace na 6 plochách součásti.
| Pracovní stůl | 2 000 x 2 000 mm |
|---|---|
| Rozjezdy X/Y/Z | 2 (3)/1,5/0,7 m |
| Otáčky vřeten | 8.000 / 10.000 min-1 |
| Upínací kužel | ISO 50 / HSK-A100 |

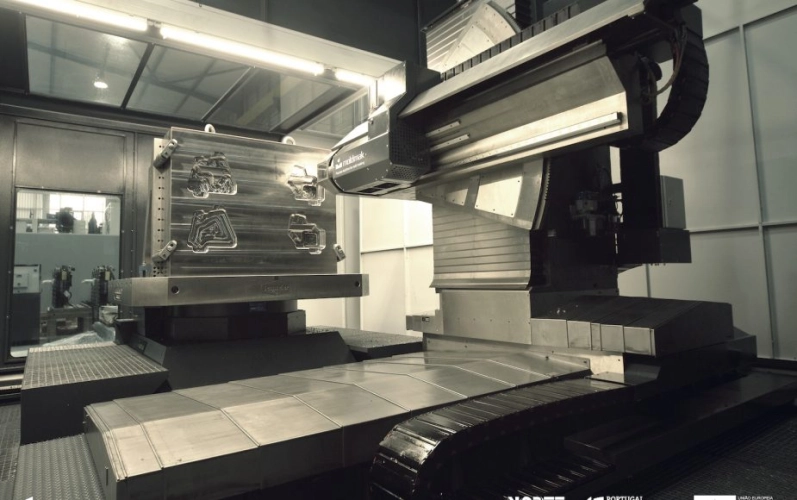

Moldmak INDEX 2000/3000 je horizontální 6-ti osé obráběcí centrum pro obrábění forem a náročných přípravků.

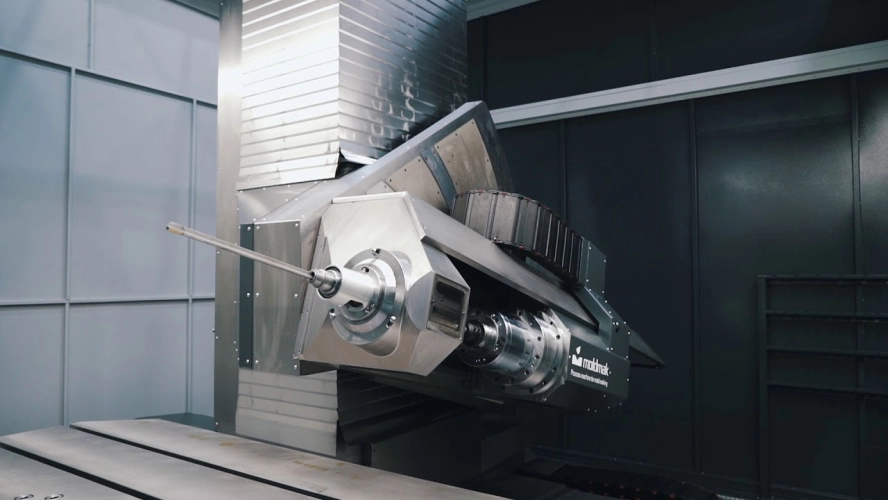

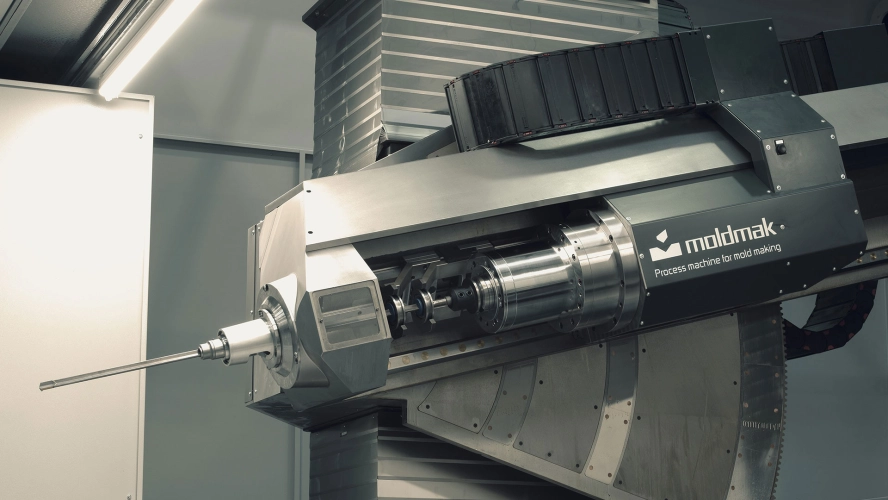

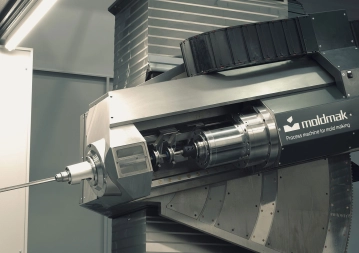

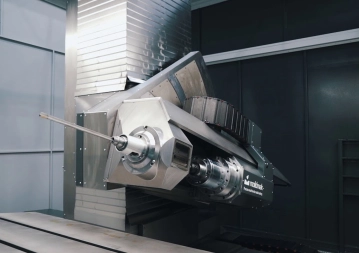

Umožnuje použití nástrojů pro vrtání hlubokých děr (osa W) současně s osami A a B (sklopně-otočný stůl).
Hlavní výhoda strojů Moldmak INDEX spočívá v jeho víceúčelovém využití jak pro přesné obrábění forem, tak i hluboké vrtání hlubokých děr (dělové vrtání) a to vše na jedno upnutí.
Zároveň stroj díky své tuhosti a přesnosti umožňuje stát se i souřadnicovým měřícím strojem.

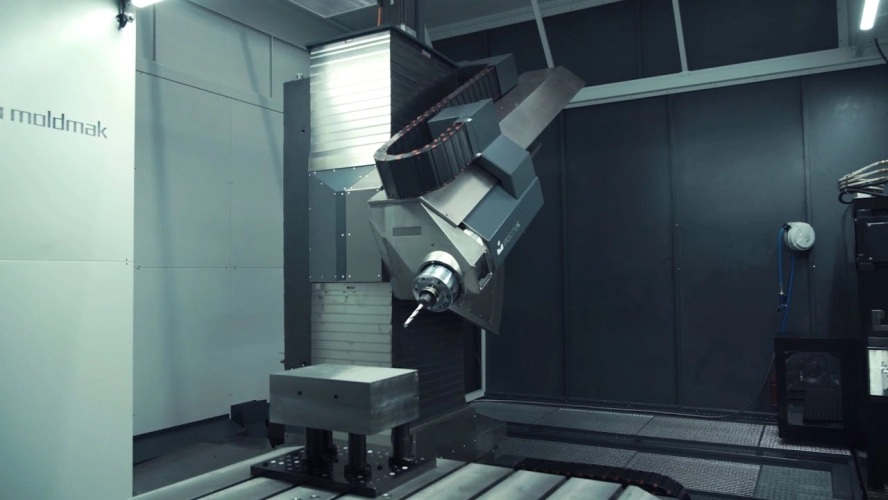

Jeho robustní konstrukce horizontální hlavy umožňuje vysoce výkonné úhlové frézování a vrtání, speciálně navrženo pro produktivní výrobu forem.
Stroje MOLDMAK v sobě obsahují i další možnosti kontroly procesů obrábění.
Pomocí tzv. IDC (Interim Dimensional Control) můžeme definovat kontrolu kvality provedení v průběhu celého procesu a zajistit, že postupujeme z jedné fáze do druhé pouze tehdy, když je díl v souladu s tím, co je naplánováno.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 2 000 (3 000) |
| Osa Y | mm | 1 500 |
| Osa Z | mm | 700 |
| Osa B | ° | 360 |
| Rychloposuv v osách X/Y/Z | m/min. | 20/20/20 |
| Osa W | mm | 1 650 |
| Osa A - rozsah naklápění | ° | -30 ~ +17,5 |
| Vřeteno | ||
| Kužel vřetene | ISO50 / HSK-A100 | |
| Otáčky vřetene | min-1 | 8.000 (10.000) |
| Motor | ||
| Hlavní vřeteno | kW | 36/54 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 2 000 x 2 000 |
| Maximální zatížení stolu | kg | 26 000 |
| Výměník nástrojů | ||
| Počet nástrojů | ks | 1 ~ 120 |
| Maximální hmotnost nástroje | kg | 20 |
| Napájení a náplně stroje | ||
| Kapacita obráběcí emulze | L | 5 000 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 6 660 (7 260) |
| Hloubka | mm | 7 260 (7 660) |
| Výška | mm | 4 750 (5 000) |
Standardní výbava
Bude součástí nabídky.
Volitelná výbava
Bude součástí nabídky.
