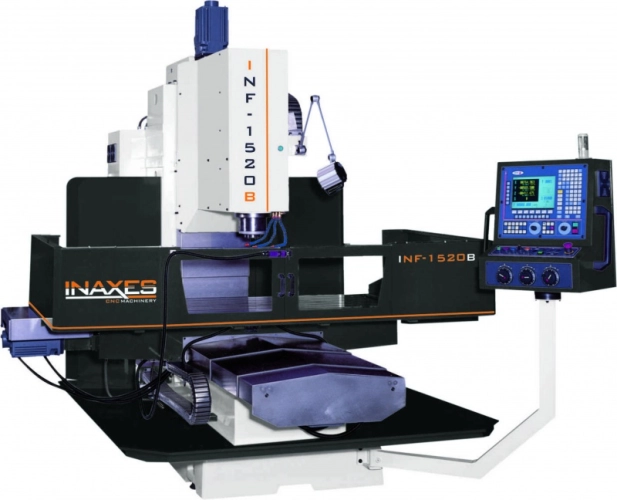

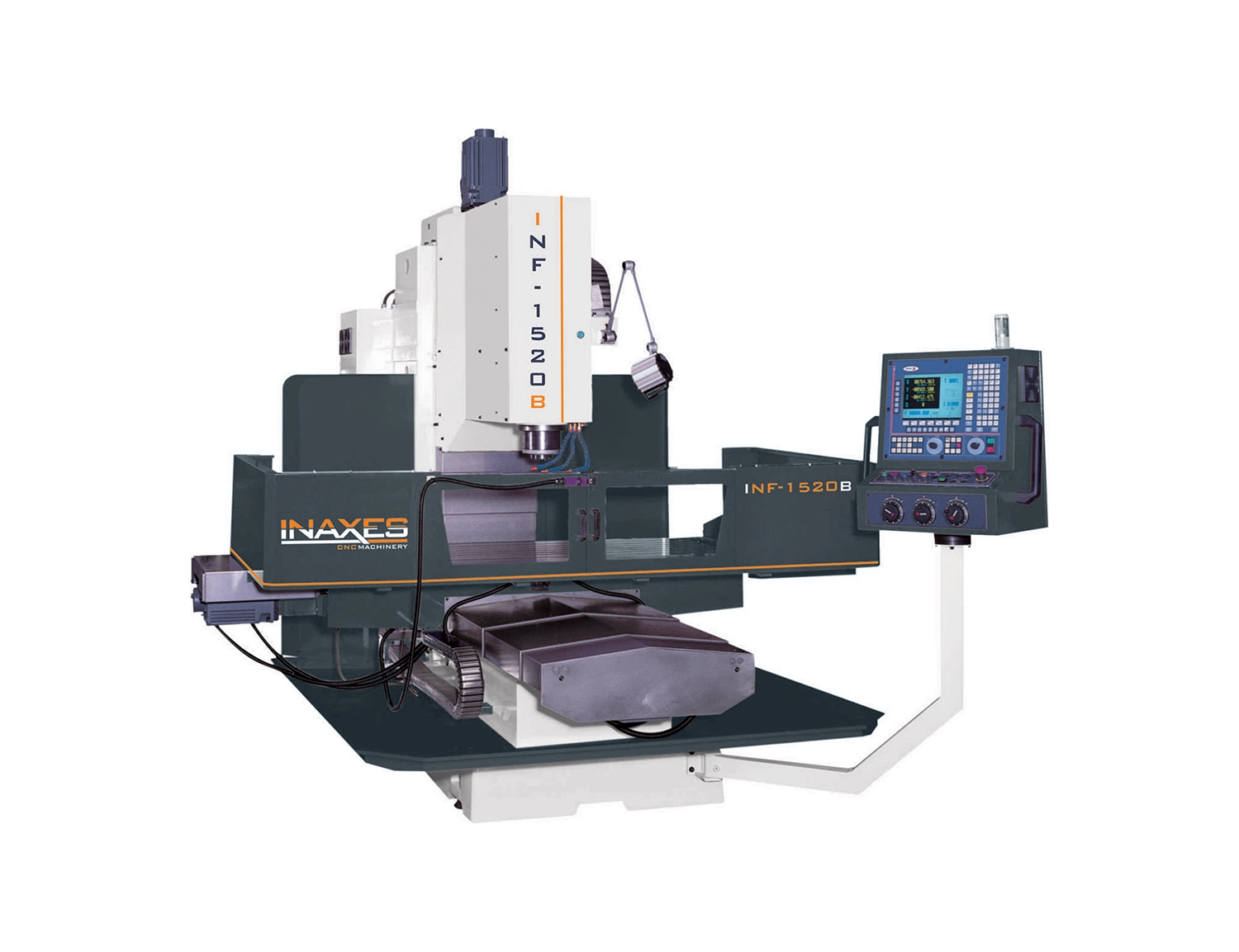

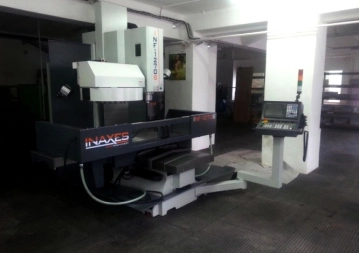

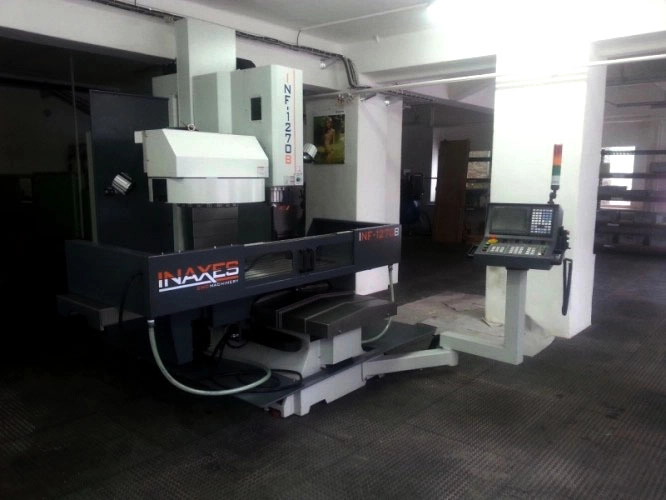

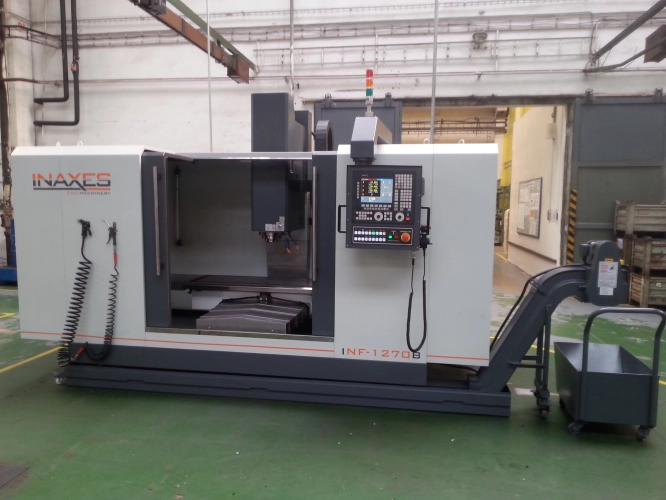

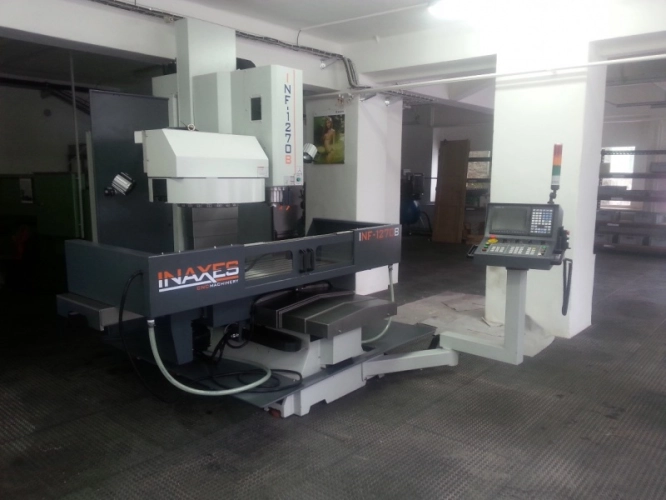

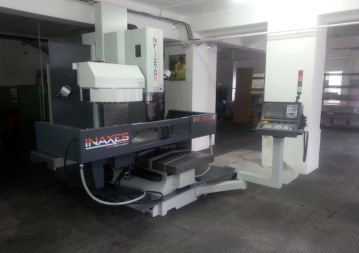

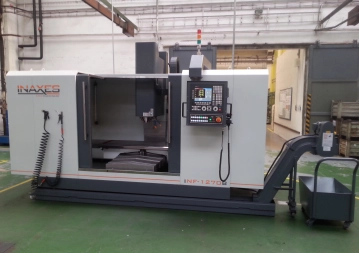

Vysoká přesnost u těchto strojů je zajištěna pomocí velmi širokých, ve všech třech osách kalených, kluzných vedení, která jsou tepelně zušlechtěna a z jedné strany opatřena povlakem Turcite-B, což napomáhá k velmi hladkému pohybu.
Nezávazně poptatVelikost stolu | 1 854 x 610 mm |
---|---|
Rozjezdy X/Y/Z | 1 520/720/700 mm |
Upínací kužel | ISO 40 |
Hmotnost stroje | 5 000 kg |
Samozřejmostí jsou přesné předepjaté kuličkové šrouby, které snižují vliv teplotní roztažnosti. T- drážky jsou přesně broušeny pro zvýšení přesnosti a tuhosti upnutí na stole. K přenosu velkého krouticího momentu je použit převodový řemen, lze použít převodovku pro vysoký kroutící moment. Přesnost obrábění a zvýšení životnosti kuličkových šroubů je dosaženo pomocí pečlivého vyvážení protizávaží v ose Z.
Vřeteno je vybaveno vysokorychlostními kuličkovými ložisky třídy P4 s kosoúhlým stykem. Časy obrábění je možné výrazně snížit použitím automatického zásobníku nástrojů buď karuselového typu nebo bubnového typu s výměnnou rukou. K čištění pracovního prostoru od třísek pomáhá oplachovací systém, který třísky splachuje do spodní části stroje.
K dispozici je řada prvků volitelné výbavy včetně volby řídicího systému, 4. osy, chladiče oleje vřetena a další.
Pojezdy | ||
---|---|---|
Osa X | mm | 1 520 |
Osa Y | mm | 720 |
Osa Z | mm | 700 |
Rychloposuv v osách X/Y/Z | m/min. | 20/20/20 |
Pracovní posuv v osách X/Y/Z | m/min. | 5 |
Vzdálenost čela vřetena od stolu | mm | 80 ~ 800 |
Vřeteno | ||
Kužel vřetene | ISO 40 | |
Pohon vřetene | řemen (přímý, převodovka) | |
Otáčky vřetene | min-1 | 8,000 (6,000/10,000/12,000) |
Výkon motoru vřetene | kW | 7,5 / 11 |
Výkon motoru vřetene (volitelně) | kW | (11 / 15) |
Průměr ložisek vřetene | mm | 70 |

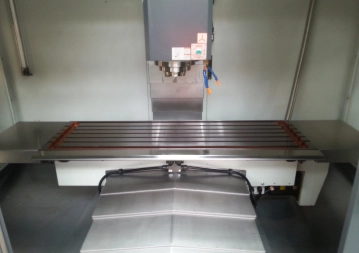

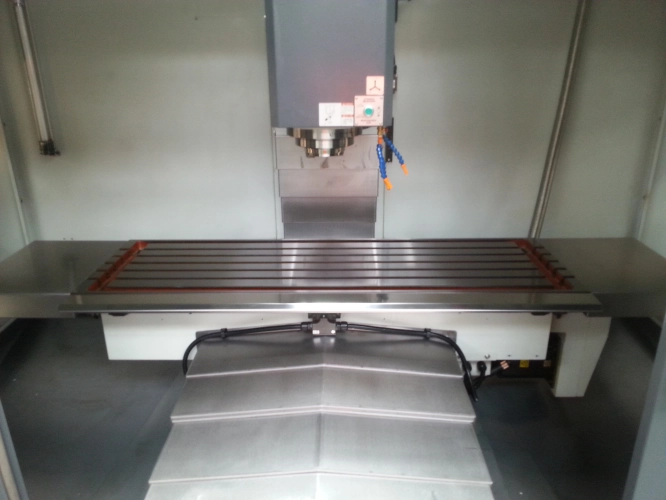

Pracovní stůl | ||

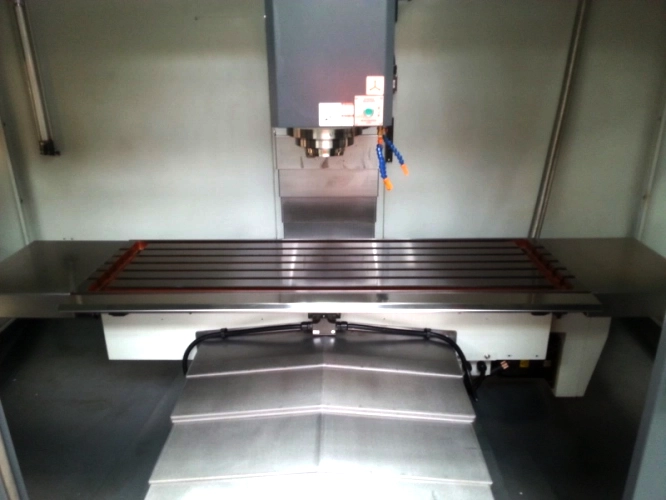

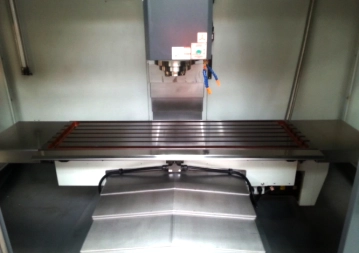

Rozměr stolu | mm | 1 854 x 610 |
Maximální zatížení stolu | kg | 1 500 |
Šířka ,,T"" drážky | mm | 18 |
Přesnost najetí | ||
Přesnost polohování | mm | ± 0,01 |
Opakovatelná přesnost | mm | ± 0,005 |
Výměník nástrojů | ||
Typ | karuselový (bubnový) | |
Počet nástrojů | ks | 20 (24) |
Maximální délka nástroje | mm | 300 |
Maximální průměr nástroje / přes pozici | mm | 80 / 160 |
Maximální hmotnost nástroje | kg | 7 |
Rychlost výměny (nástroj-nástroj) | s | 2,5 |
Konstrukce stroje | ||
Materiál základny stroje | litina | |
Vedení v osách X / Y | kluzné | |
Vedení v ose Z | kluzné | |
Šířka vedení v ose Y | mm | 660 |
Šířka vedení v ose Z | mm | 350 |
Napájení a náplně stroje | ||
Celkový příkon | kVA | 20 |
Pracovní tlak vzduchu | bar | 6 |
Údaje stroje | ||
Šířka (z pohledu obsluhy) | mm | 4 600 |
Hloubka | mm | 3 000 |
Výška | mm | 2 720 |
Hmotnost | kg | 5 000 |
řídící systém FAGOR 8055i-FL |
masivní litinová konstrukce |
systém chlazení a oplachu třísek |
kuličkové šrouby třídy C5 |
osvětlení pracovního prostoru |
centrální systém automatického mazání |
výměník tepla pro elektrickou skříň |
přímé závitování |
bezpečnostní kryt |
karuselová zásobník na 16 / 20 nástrojů |
ofuk kuželu vřetena vzduchem |
automatické vypnutí |
ethernetové rozhraní RS232 |
USB rozhraní |
ruční kolečko MPG |
signalizační světla |
stroj dle CE normy |
Řídící systém |
FANUC 0i-MF Plus |
SIEMENS 828D |
MITSUBISHI M70 |
Automatický zásobník nástrojů |
bubnový zásobník na 24 nástrojů |
Vřeteno |
vřeteno chlazené olejem |
vysokorychlostní vřeteno 10,000 min-1 |
vysokorychlostní vřeteno 12,000 min-1 |
2° ZF převodovka, otáčky 6,000 min-1 |
2° ZF převodovka, otáčky 8,000 min-1 |
zvýšení výkonu motoru vřetena |
Chladicí kapalina CTS |
chladicí kapalina středem vřetene - 20 bar, pouze s plným krytováním |
Měřicí systém - sondy |
automatická nástrojová sonda RENISHAW |
automatické obrobková sonda RENISHAW |
automatická nástrojová sonda BLUM |
automatické obrobková sonda BLUM |
Ostatní |
plné krytování pracovního prostoru včetně dopravníku třísek |
klimatizační jednotka pro elektrorozvaděč |
příprava pro otočný stůl (4.osa) |
otočný stůl (4.osa) |
jednotka odsávání olejové mlhy |
kuličkové šrouby třídy C3 |
