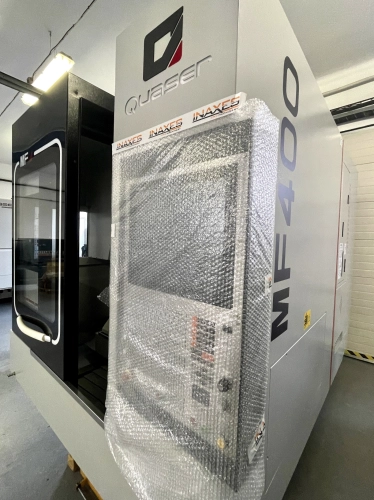

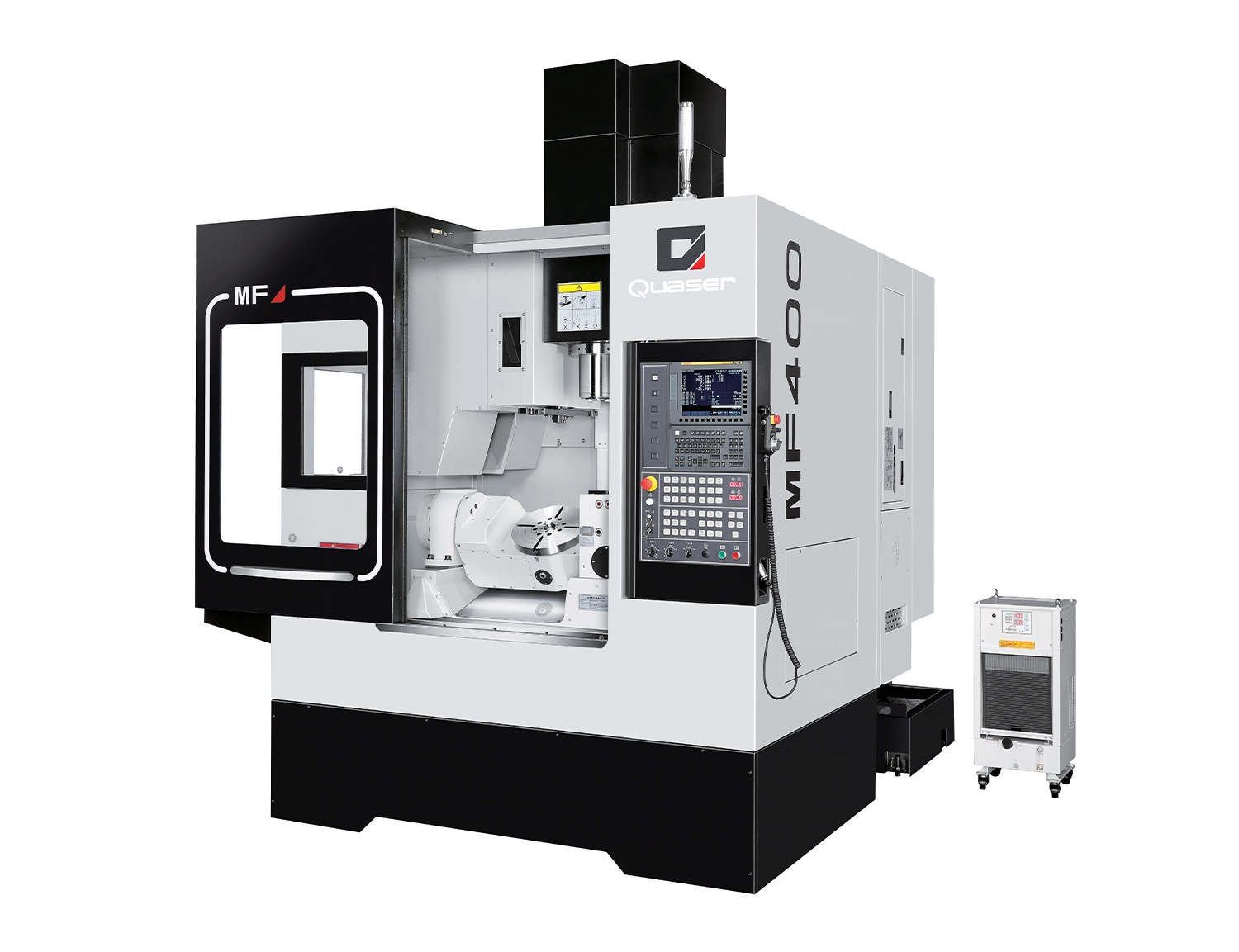

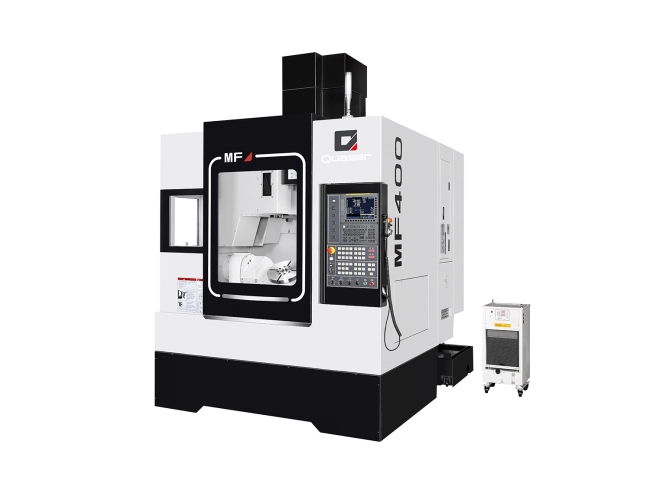

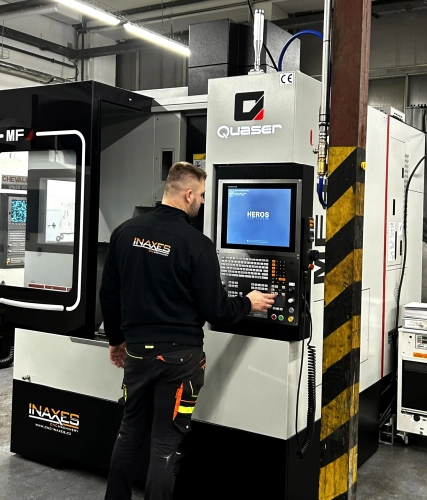

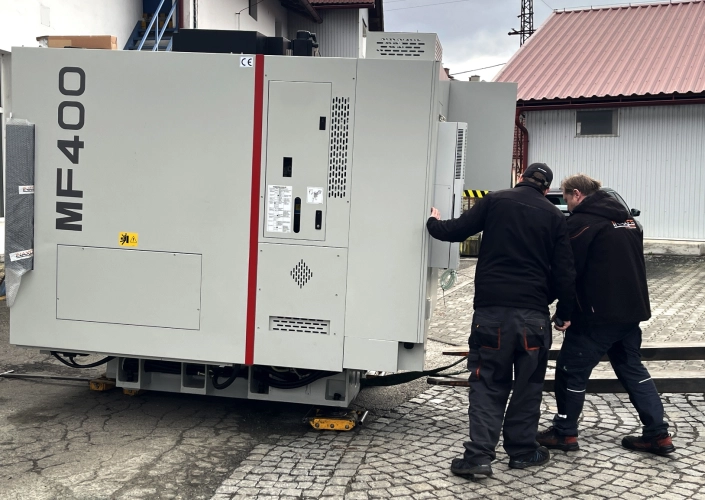

MF 400U_HEIDENHAIN

VYBAVENÍ SKLADOVÉHO STROJE

řídicí systém HEIDENHAIN TNC640, 19“ LCD
5 –ti osé kontinuální obrábění
kinematics OPT iTNC systém, opce 48
kužel vřetene ISO40 (DIN69871)
vřeteno chlazené olejem s funkcí zahřívání vřetene
vřeteno SC-4.2 s max. otáčkami 12 000 min^-1, přímý pohon vřetene
vřetenový motor 10/17 kW QAN 200UH
lineární vedení HIWIN v osách X, Y a Z

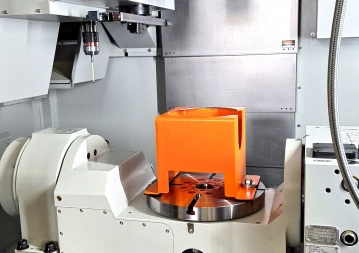

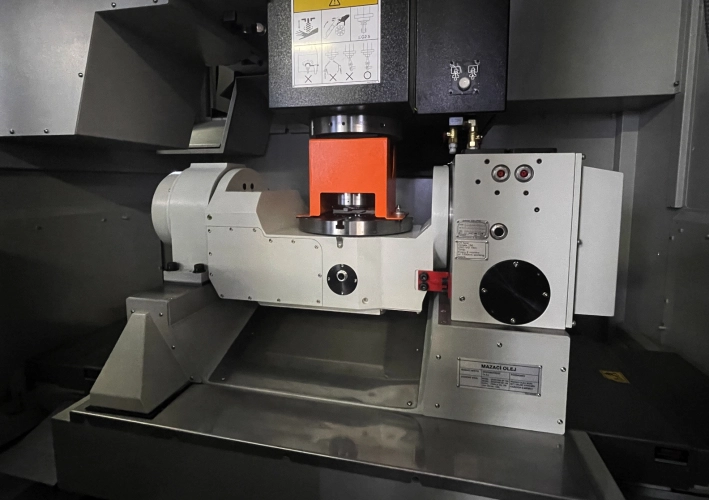

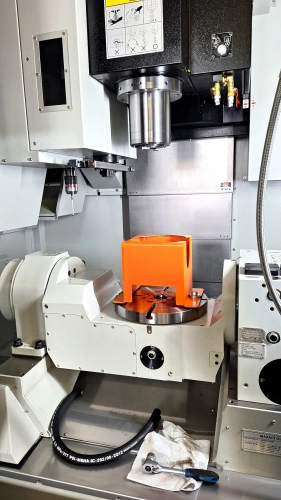

sklopně/otočný stůl Ø 320 mm
rotační snímač polohy (optický enkodér) pro osy A a C (rozlišení ±10“)
2 porty ve stole s ventilem pro dvoucestný vzduchový systém
kompletní chladicí systém vnější
vysokotlaké chlazení nástrojů středem vřetene CTS 20 bar

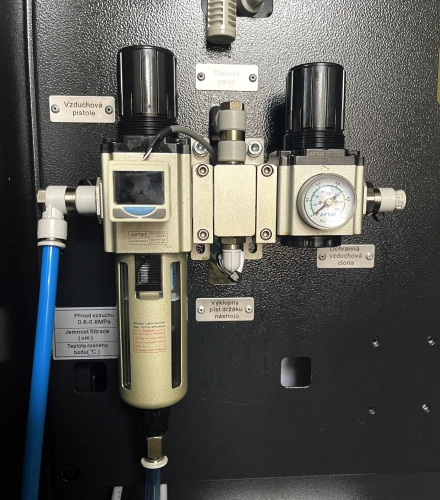

chlazení středem vřetene stlačeným vzduchem ATS (pouze s CTS)
mechanické odlučovač oleje z chladící kapaliny
výkonný systém oplachu třísek
automatický zásobník pro 60 nástrojů
pneumatické dveře zásobníku nástrojů
hrablový dopravník třísek + vozík na třísky

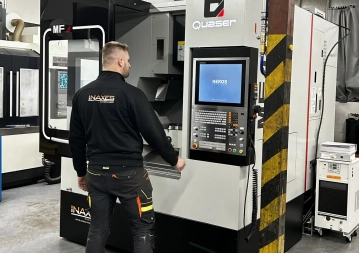

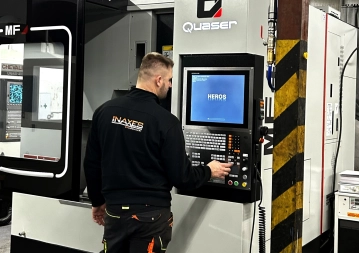

polohovatelný řídící panel
centrální systém automatického mazání
oplachová a vzduchová pistole
klimatizace pro elektrickou skříň
přenosné kolečko MPG
výkonné osvětlení pracovního prostoru
tříbarevné signalizační světlo
automatické vypnutí M30
RS 232 rozhraní
stroj dle CE normy
sekce: 5-ti osá obráběcí centra QUASER

Nezávazně poptat

advantages

Stroje jsou vybaveny řídicím systémem HEIDENHAIN TNC640, TNC7 nebo SIEMENS ONE pro 5-ti osé kontinuální obrábění a FANUC 0i-MF Plus nebo SIEMENS 828D pro obrábění ve formátu 4+1. Ve standardní výbavě je vřeteno s 12,000 min^-1 s olejovým chladičem, kuželem BT40 (ISO40) a výkonem vřetenového motoru 10/17 kW, zásobník nástrojů se 30 pozicemi, rychloposuvy dosahující rychlosti až 36 m/min., chlazením středem vřetene CTS 20 bar a pásový vynašeč třísek.

Obráběcí centra řady MF jsou efektivní ekonomickou volbou při vysokých objemech výroby, kde dochází k rychlé návratnosti investice. Při malé a střední kapacitě výroby však tyto centra umožňují výrazně zkrátit výrobní cykly, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků v zachování požadované kvality. Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni a svým komplexním řešením splňuje náročné požadavky obsluhy.
