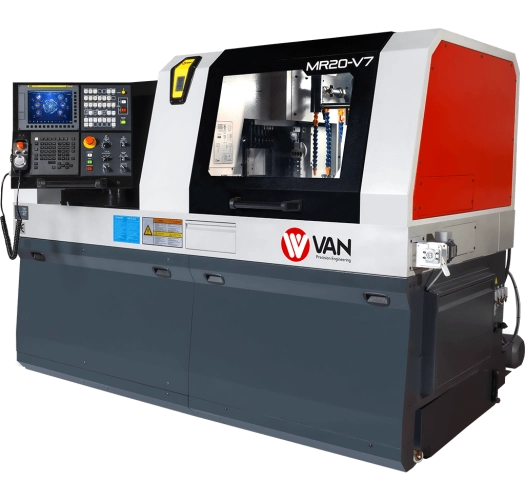

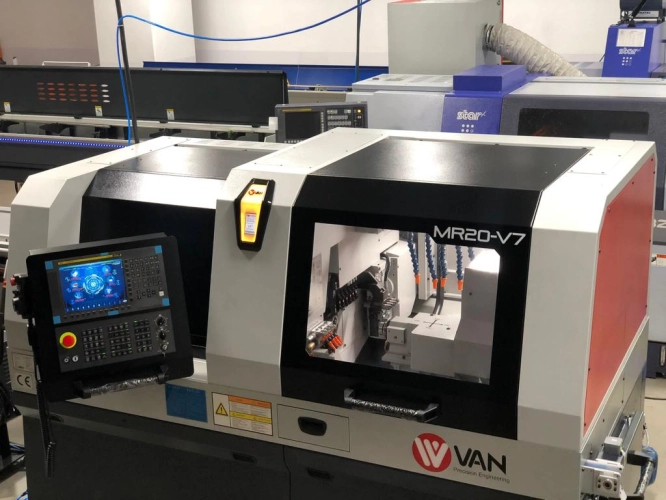

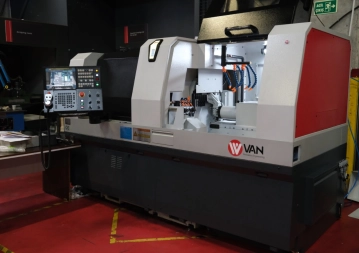

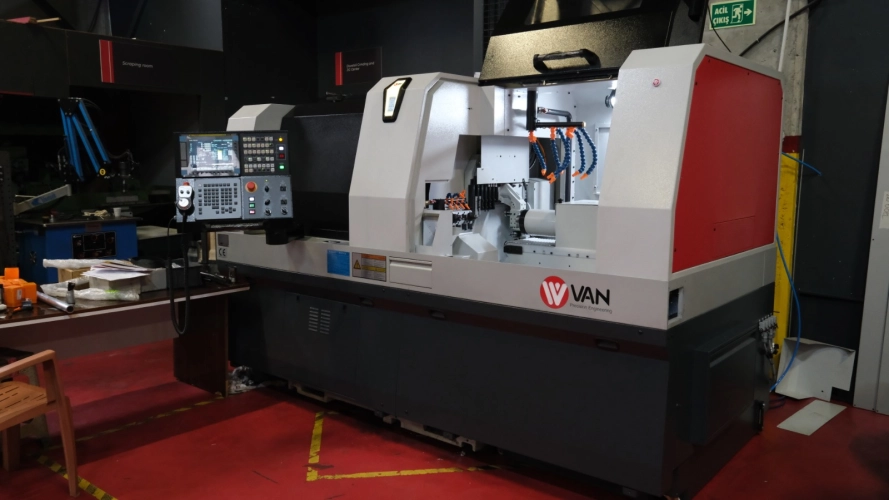

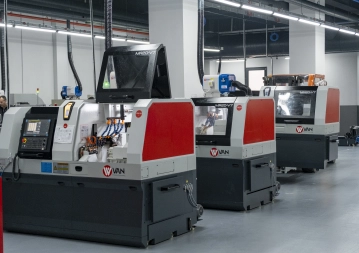

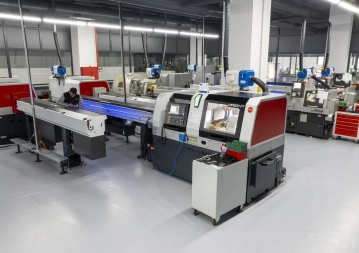

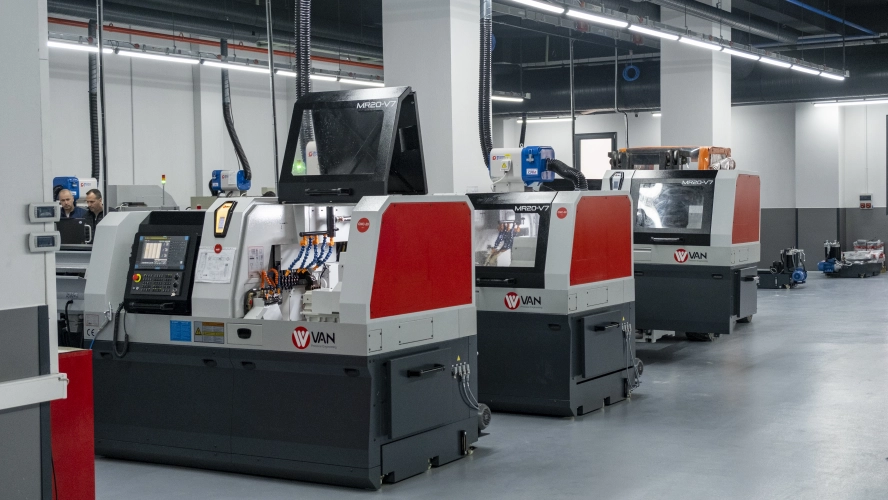

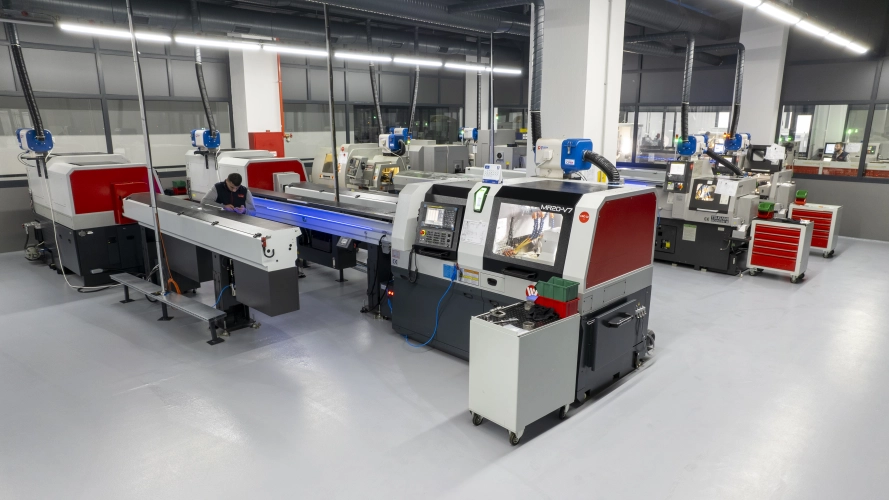

MR38 V7
CNC dlouhotočné automaty VAN švýcarského typu „SWISS TURN“ patří mezi nejproduktivnější a přitom cenově velice výhodné CNC soustruhy. Jsou určené pro výrobu součástí z tyče od malých jednoduchých dílů, až po součásti extrémně složité a maximálně přesné. Podle typu stroje je možné vykonávat až 3 programové dráhy současně, čímž je daná jejich obrovská produktivita.

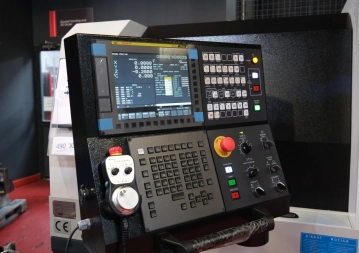

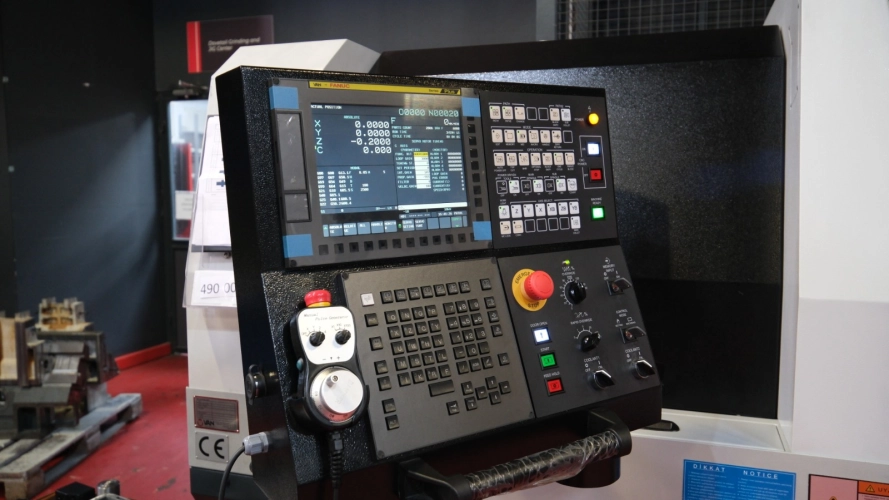

Řídící systém FANUC 32i-B PLUS dokáže výrazně eliminovat časy nutné k naprogramování výrobku.
MR20 V8 vychází z modelu V7, navíc však disponuje osou Y2 na protivřetenu. Stroj je na protivřetenu vybaven blokem s 8 poháněnými nástroji, což umožňuje široké uplatnění ve všech strojírenských oborech.
Nezávazně poptat| Počet řízených os | 7 |
|---|---|
| Otáčky vřeten | 8,000 / 8,000 min-1 |
| Výkon motoru vřetena | 7,5 / 11 kW |
| Max. průměr tyče | 38 mm |
| Max. obráběná délka | 320 mm |

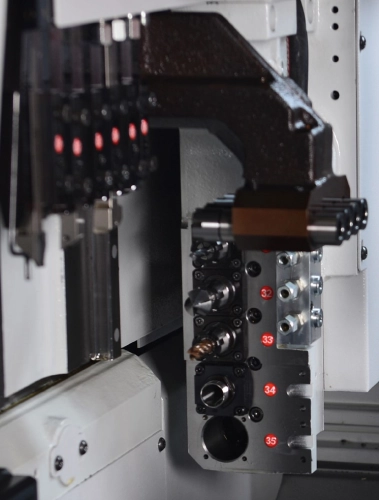

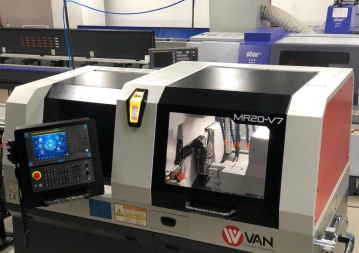

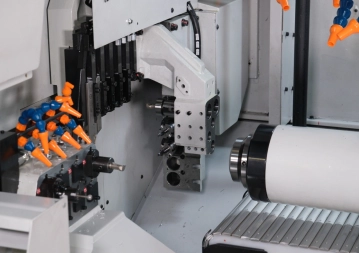

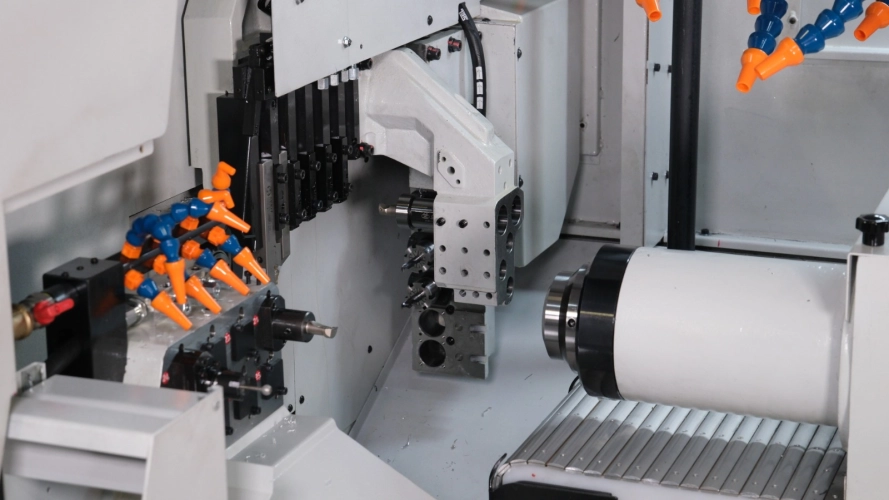

Konstrukce strojů VAN řady MR umožňuje snadné seřizování a výměnu nástrojů. Díky velkému oknu ve dveřích máte přehled o obrábění.
Základna stroje je navržena tak ergonomicky, že veškeré součásti jsou uvnitř stroje a zároveň je k nim snadný přístup při servisu.

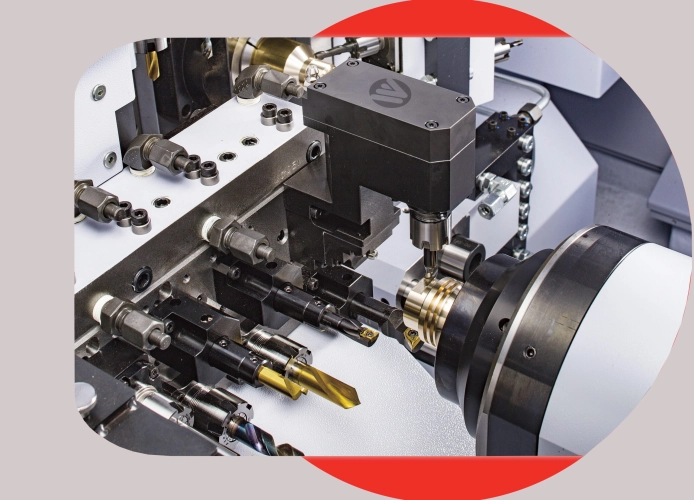

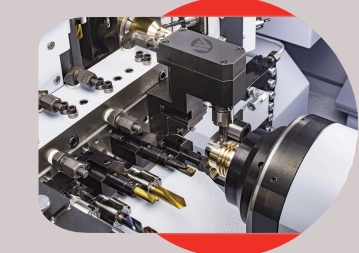

Systém pohybu osy Y2 je vybaven kluzným vedením s rybinovou drážkou, která zajišťuje maximální přesnost a tuhost.

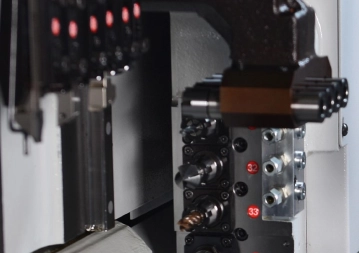

- Možnost extrémně vysokého počtu nástrojů
- Možnost současného vrtání a frézování
- Ideální pro velmi složité a přesné díly
- Plné řízení osy C na hlavním vřetenu i protivřetenu
Jednou z klíčových softwarových technologií společnosti VAN je funkce lámání třísek. Zkracování délky třísek je při výrobě velmi důležité zejména u materiálů, jako ocel, nerez, mosaz nebo hliník. Tyto materiály mají tendenci vytvářet dlouhé šroubovicové špony. Technologie HFO je založena na vysokofrekvečním kmitání a přináší hned několi výhod.
- Vyšší produktivita s menším počtem zásahů obsluhy
- Delší životnost nástrojů
- Nižší povrchová teplota obrábění
- Kvalitnější povrch obrobku
- Nižší riziko tvorby otřepů
- Kompatibilní s již hotovými cykly Fanuc
- Kompatibilní s kteroukoliv lineární osou
| Základní údaje | ||
|---|---|---|
| Počet řízených os | 7 | |
| Hlavní vřeteno | ||
| Hlavní vřeteno (vřeteník) | osa | Z1 / C1 |
| Suporty lineární / kluzný | osa | X1 / Y1 |
| Max. průměr soustružení hlavní vřeteno | mm | Ø38 (42) |
| Max. zdvih vřeteníku, dlouhotoč / krátkotoč | mm | 320 / 95 |
| Max. hnací výkon | kW | 7,5 / 11 |
| Otáčky hlavního vřetena | min-1 | 8.000 |
| Minimální přírůstek C-osy | ° | 0,001 |
| Nástroje lineářních suportů | ||
| Soustružnické nástroje | ks | 1 (20x20 mm) + 4 (16x16mm) |
| Vrtací nástroje (4-vřetenové vrtací zařízení) | ks | 5 (3 ks ER20 std.) + 2 (ER16 volitelně) |
| Poháněné nástroje | ||
| Max. otáčky poháněných nástrojů | min-1 | 6.000 |
| Výkon motoru poháněných nástrojů | kW | 3 |
| Max. kapacita vrtání | mm | 10 |
| Max. kapacita závitování | M12 x 1,25 | |
| Pevné nástroje | ||
| Max. kapacita vrtání pevných nástrojů | mm | 10 |
| Max. kapacita závitování pro pevné nástroje | M8 x 1,25 | |
| Nástroje pro jednotku vyvrtávání hlubokých děr | ||
| Upínání | mm | Ø20 (ER16) |
| Protivřeteno | ||
| Protivřeteno (vřeteník) | osa | Z2 / C2 |
| Max. průměr odebírání | mm | Ø38 (42) |
| Motor protivřetena | kW | 3,7 / 5,5 |
| Otáčky protivřetena | min-1 | 8.000 |
| Nástroje pro obrábění s protivřetenem | ||
| Výšková osa | - | |
| Počet nástrojů (pevné nebo poháněné) | ks | 6 |
| Údaje stroje | ||
| Tlak chlacího čerpadla | bar | 40 (70, 140) |
| Max. délka dílů pro dopravník dílů | mm | 135 |
| Objem nádrže chlazení | L | 250 |
| Příkon motoru chladícího čerpadla | kW | 1,5 |
| Příkon stroje | kVA | 45 |
| Rychloposuv | m/min | 35 |
| Šířka (z pohledu obsluhy) | mm | 2 920 |
| Hloubka | mm | 1 595 |
| Výška | mm | 2 155 |
| Hmotnost | kg | 5 100 |
Standardní výbava
| řídicí systém FANUC 32i-B PLUS včetně 10,4“ TFT |
| dílenské programování s funkcí Manuál guide i |
| vřeteno chlazené olejem |
| možnost přestavby pro použití bez vodícího pouzdra |
| základní sada držáků |
| obrobkový dopravník |
| dopravník třísek |
| funkce HFO - systém lámání třísek |
| automatický mazací systém |
| vysokotlaké čerpadlo o tlaku 40 bar |
| chladič oleje |
| samostatný display s počitadlem dílů |
| klimatizace pro elektrickou skříň |
| příprava pro podavač ,,INTERFACE“ |
| úplné krytí pracovního prostoru |
| osvětlení pracovního prostoru |
| tří barevné indikační světlo |
| ruční ovládací kolečko MPG |
| transformátor |
| stroj dle CE normy |
Volitelná výbava
| Upínání |
| držáky nástrojů |
| Vysokotlaké chlazení |
| vysokotlaké chlazení o tlaku 70 bar |
| vysokotlaké chlazení o tlaku 140 bar |
| Ostatní |
| vozík na třísky |
| podavač tyčí |
