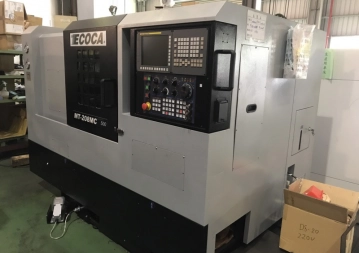

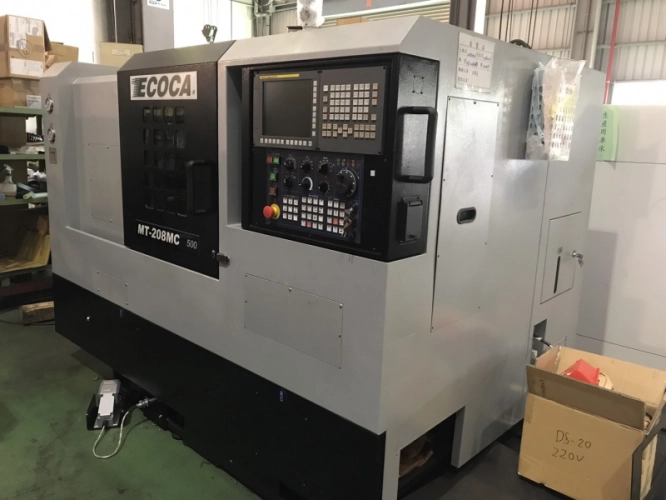

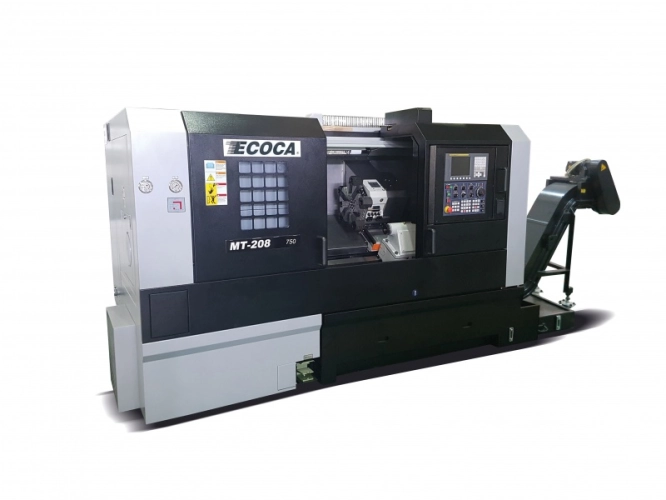

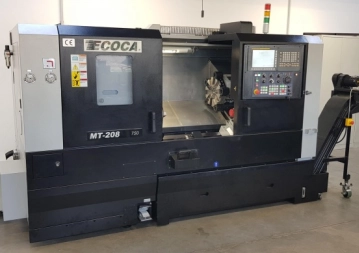

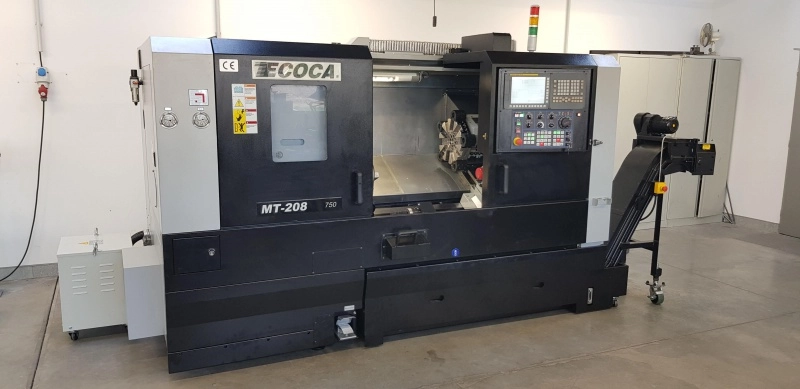

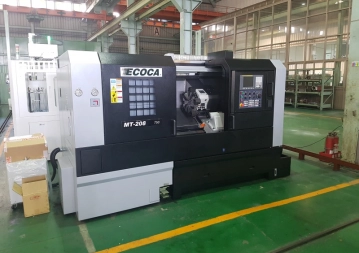

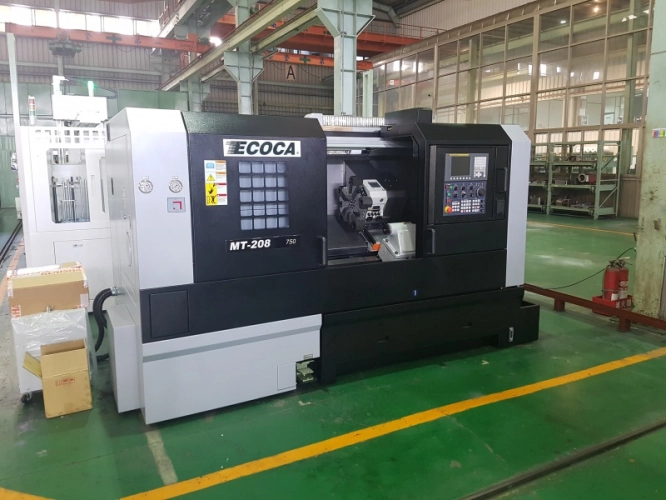

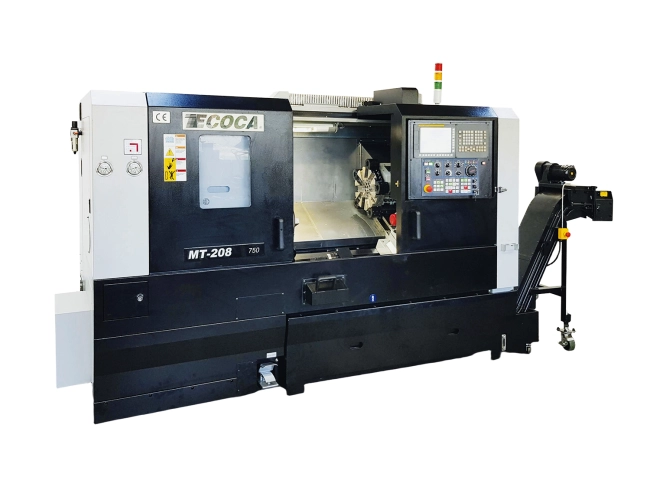

MT - 208MC
Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou výrobu.
Sklon 30° umožňuje účinné odstraňování třísek a pevnou podporu.
| Max. průměr tyče | 52 mm |
|---|---|
| Průměr sklíčidla | 203 (8“) mm |
| Obráběný průměr | 250 mm |
| Obráběná délka | 500/750/1 000 mm |

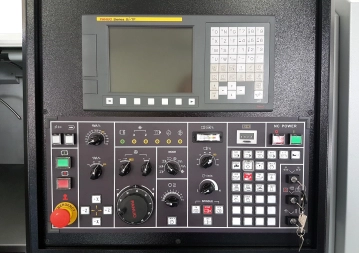

Řídící systém FANUC 0i-TF Plus nebo SIEMENS 828D dokáže výrazně eliminovat časy nutné k naprogramování výrobku.

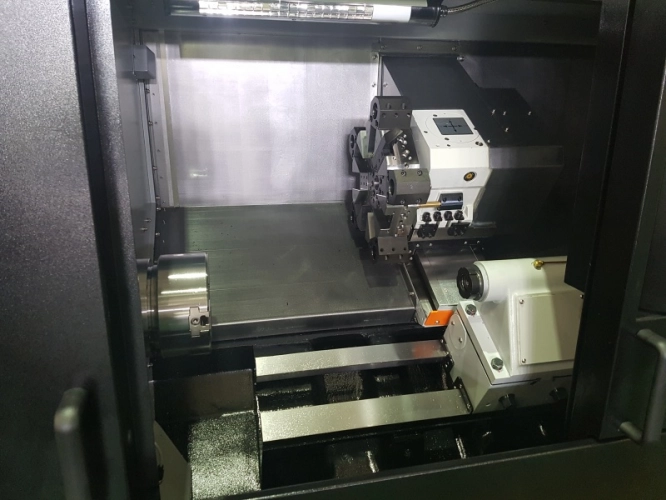

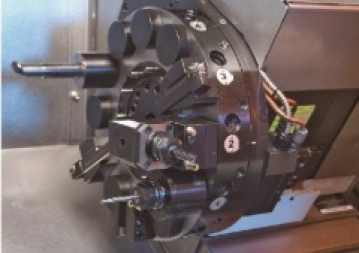

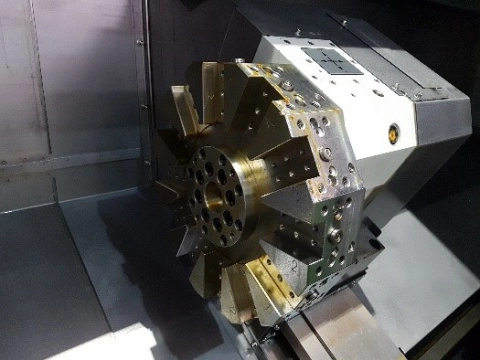

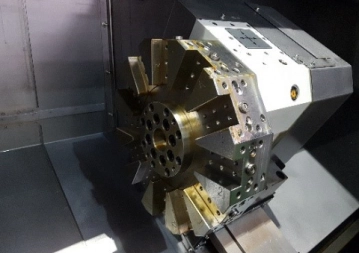

Standardním vybavením je hydraulické sklíčidlo, nástrojová sonda, hydraulická revolverová hlava BARUFFALDI s diskem VDI30 pro poháněné nástroje, hydraulický koník a dopravník třísek.

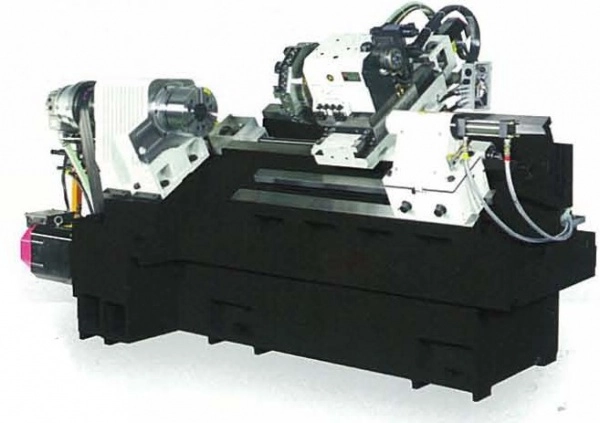

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti.
Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby.
V ose X a Z je kluzné vedení nebo volitelně lineární válečkové vedení.
Tyto modely se vyrábí ve vzdálenosti mezi středy 500, 750 a 1 000 mm bez možností C osy a poháněných nástrojů nebo ve variantě MC s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s VDI30 nástrojovou hlavou pro poháněné nástroje a hydraulickou diskovou brzdou.
| Základní údaje | ||
|---|---|---|
| Počet řízených os | 3 | |
| Točný průměr nad ložem | mm | 545 |
| Točný průměr nad suportem | mm | 390 |
| Max. průměr obrábění | mm | 250 |
| Pracovní délka | mm | 500 / 750 / 1 000 |
| Pojezdy | ||
| Příčný posuv (osa X) | mm | 190 |
| Podélný posuv (osa Z) | mm | 530 / 780 / 1 030 |
| Rychlost posuvu osy X | m/min. | 24 (30) |
| Rychlost posuvu osy Z | m/min. | 24 (30) |
| Vřeteno | ||
| Otáčky vřetene | min-1 | 4,800 |
| Ústí vřetena | A2-6 | |
| Vrtání vřetena | mm | 62 |
| Průchod vřetena | mm | 52 |
| Průměr hydraulického sklíčidla | mm | 210 |
| Nástroje | ||
| Počet nástrojových míst | pozic | 12 / VDI30 |
| Rozměr upínacích nástrojů | mm | 20 x 20 |
| Průměr vyvrtávacích nástrojů | mm | 40 |
| Otáčky poháněných nástrojů | min-1 | 6,000 |
| Koník | ||
| Průměr pinoly | mm | 58 |
| Vysunutí pinoly | mm | 88 |
| Kužel pinoly | MT4 | |
| Pojezd koníku | mm | 460 / 710 / 960 |
| Motor | ||
| Hlavní vřeteno | kW | 7,5 / 9 (9 / 11) |
| Poháněné nástroje | kW | 2,2 / 3,7 |
| Osa X | kW | 1,6 |
| Osa Z | kW | 3 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v ose Z | kluzné (lineární) | |
| Vedení v ose X | kluzné (lineární) | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 30 |
| Kapacita obráběcí emulze | L | 125 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 2 300 / 3 100 / 3 900 |
| Hloubka | mm | 1 500 |
| Výška | mm | 1 700 |
| Hmotnost | kg | 3 900 / 4 600 / 5 500 |
Standardní výbava
| řídící systém FANUC 0i-TF Plus |
| 12-ti polohová nástrojová hlava Baruffaldi s diskem VDI30 |
| kluzné vedení ve všech osách |
| vřeteno chlazené olejem |
| automatický mazací systém |
| výkonný chladící systém |
| výměník tepla pro elektrickou skříň |

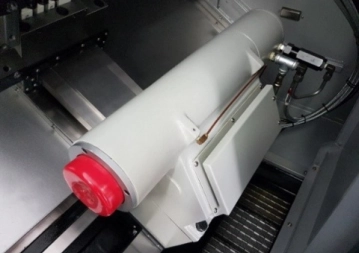

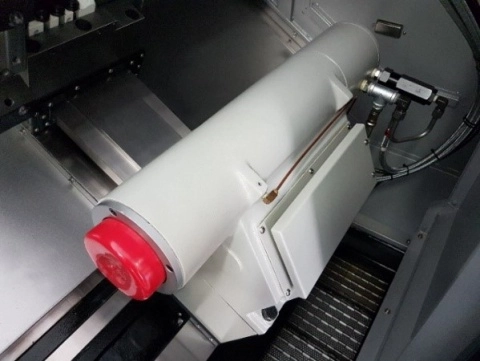

| podpěrný koník s hydraulickým výsuvem pinoly |
| integrovaná hydraulická jednotka |
| seřizování upínacího tlaku hydraulického sklíčidla |
| seřizování upínacího tlaku hydraulického koníku |

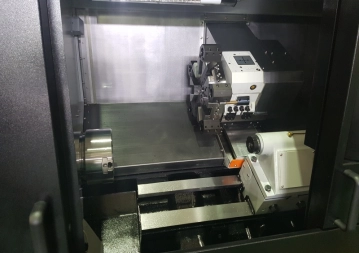

| úplné krytí pracovního prostoru |
| posuvné dveře s okny |
| osvětlení pracovního prostoru |
| tří barevné indikační světlo |
| polohovací šrouby a bloky |
| transformátor |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| SIEMENS 828D |
| Upínání |
| kleštinový upínač místo hydraulického sklíčidla |
| manuální luneta |
| automatická hydraulická luneta ATLING |
| držáky nástrojů |
| Systém odvodu třísek |
| dopravník třísek |
| vozík na třísky |
| Ostatní |
| odlučovač oleje |
| automatická lopatka pro zachycování obrobku |
| obrobkový dopravník |
| autumatická nástrojová sonda RENISHAW |
| příprava pro podavač tyčí |
| podavač tyčí |
