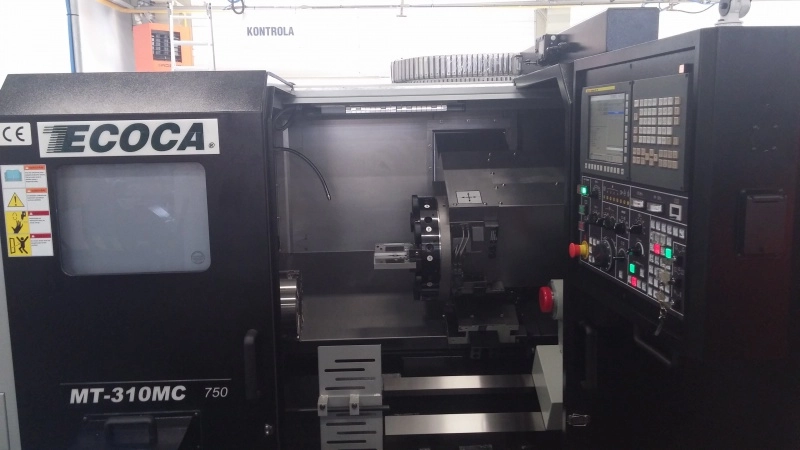

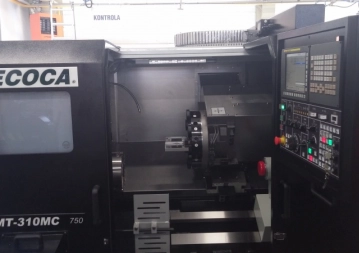

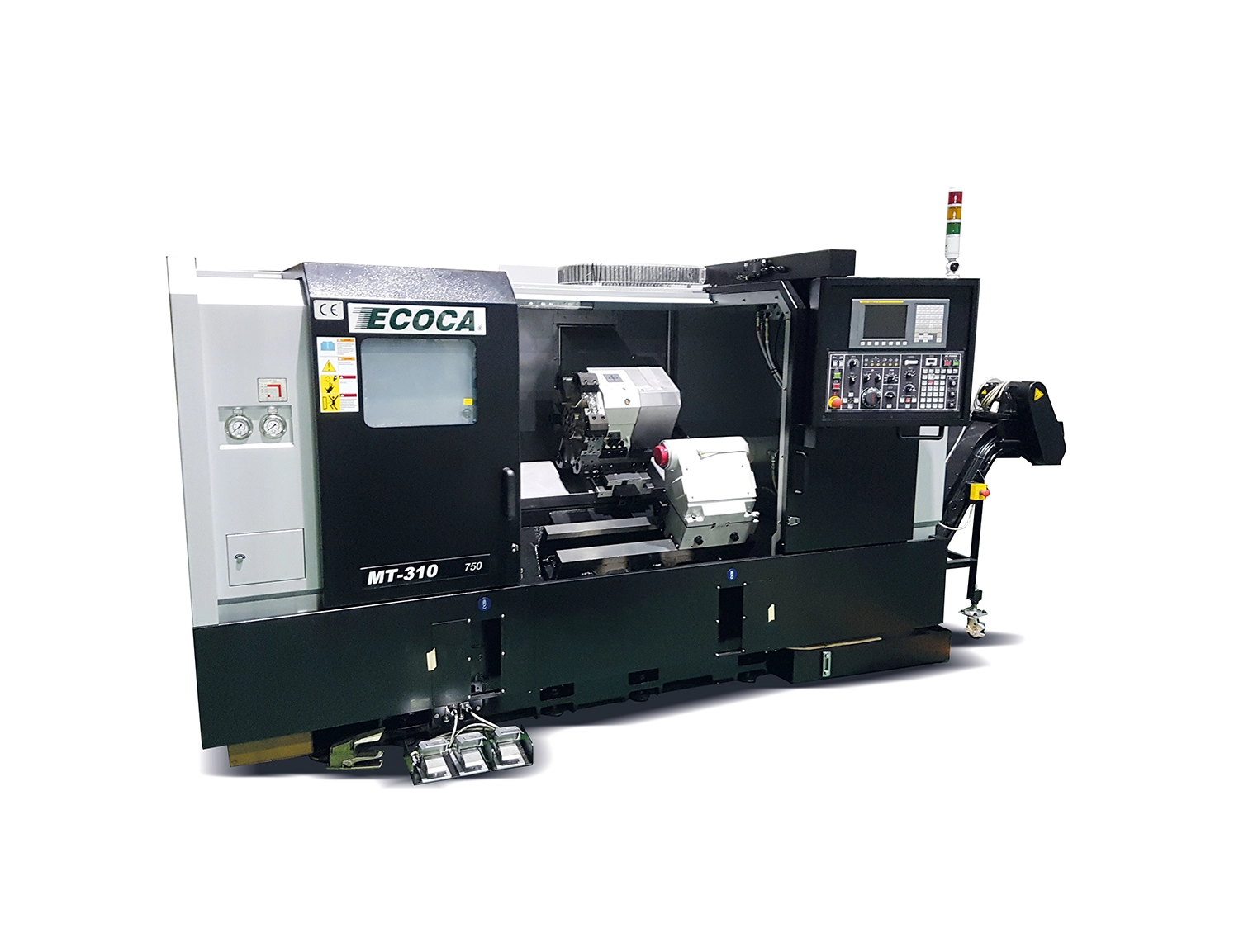

MT - 310MC

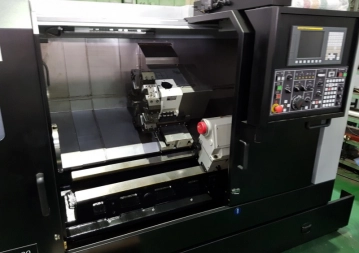

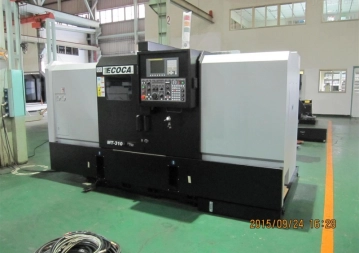

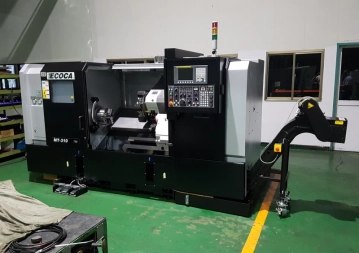

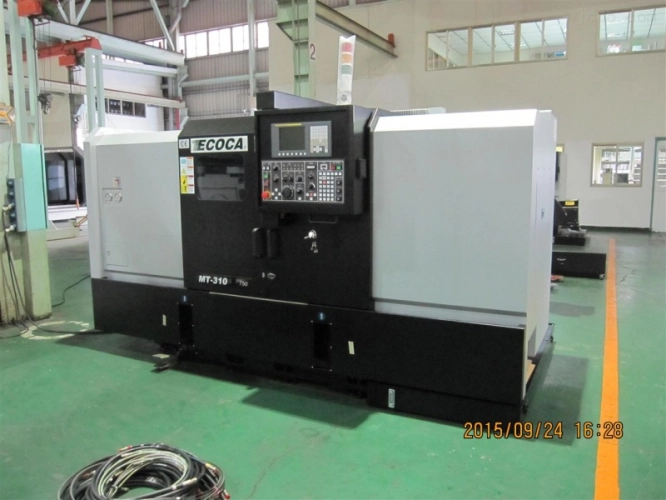

Výkonný, kompaktní a spolehlivý tříosý horizontální soustruh s délkou soustružení 470 / 720 / 970 / 1 500 / 2 000 mm, max. průměrem soustružené tyče 75 mm a poháněnými nástroji. Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou výrobu. Sklon 30° umožňuje účinné odstraňování třísek a pevnou podporu.
advantages

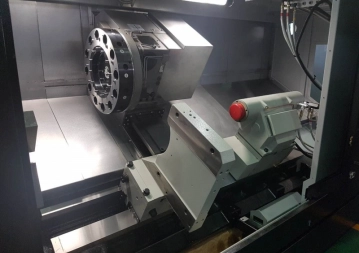

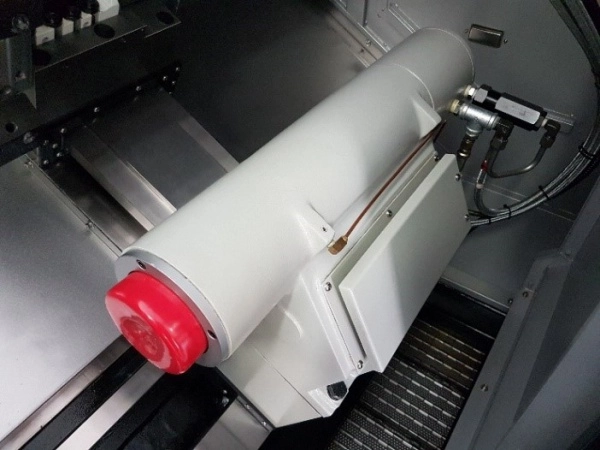

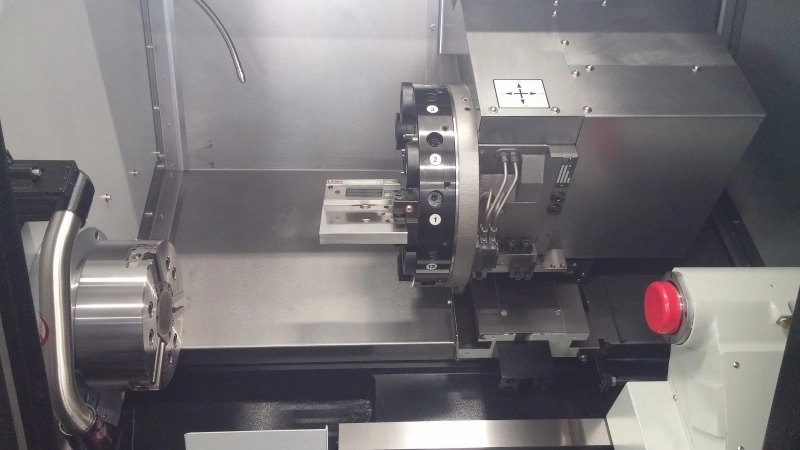

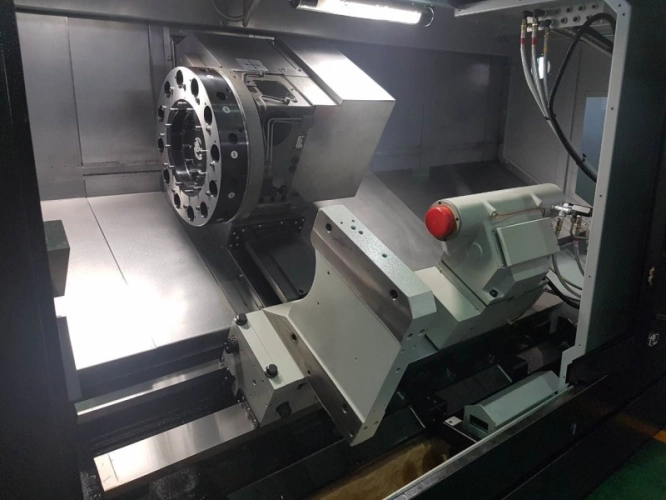

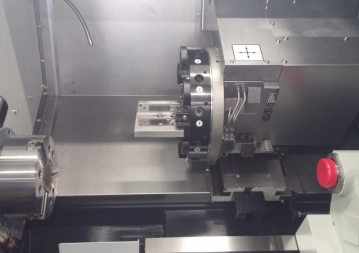

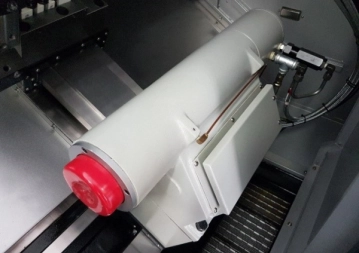

Standardním vybavením je hydraulické sklíčidlo, nástrojová sonda, hydraulická revolverová hlava s diskem VDI40 pro poháněné nástroje, hydraulický koník a dopravník třísek. Hlavní části jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepjaté kuličkové šrouby. V ose X a Z je válečkové lineární nebo kluzné vedení.

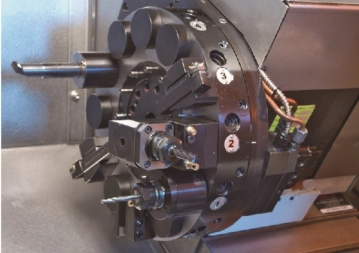

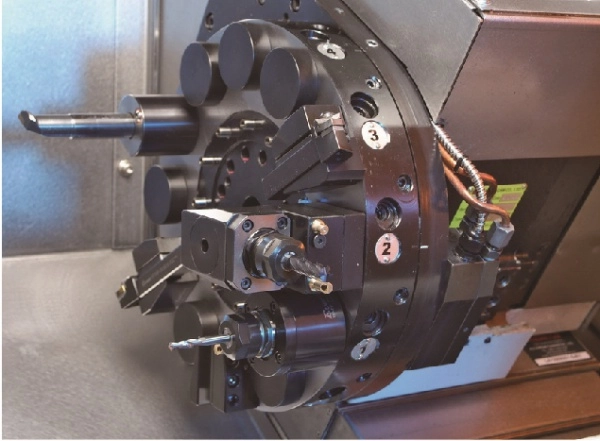

Tyto modely se vyrábí bez možností C osy a poháněných nástrojů nebo ve variantě MC s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s VDI40 nástrojovou hlavou pro poháněné nástroje a hydraulickou diskovou brzdou pro zvýšení stability během frézování.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
600
Max. průměr soustružení
mm
330
Max. délka soustružení
m
0,43 (0,72; 0,97; 1,5; 2)
Max. průchod vřetena
mm
75
Ukončení vřetena
A2-8
Velikost sklíčidla
mm
254 (10")
Otáčky vřetena
min-1
4.200
Výkon motoru vřetena
kW
18,5 / 22
Počet pozic v revolveru
ks
12
Otáčky poháněných nástrojů
min-1
5.000
Výkon motoru poháněných nástrojů
kW
3,7 / 5,5
Pojezd v ose X/Z
mm/m
245 / 0,5 (0,75; 1; 1,5; 2)
Rychloposuvy v ose X/Z
m/min.
20 / 20
Hmotnost stroje
kg
5 100
* v závorkách jsou uvedeny opce
