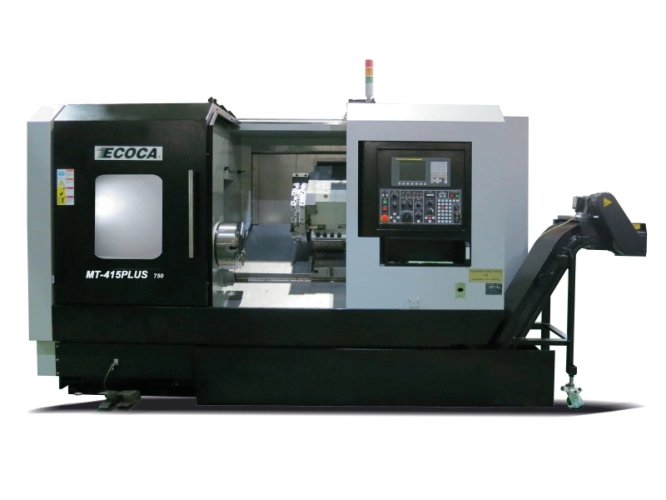

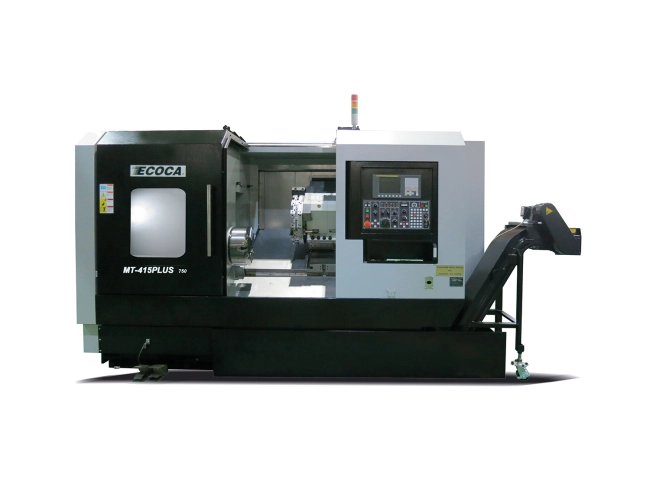

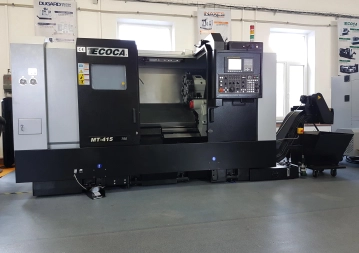

MT - 415 PLUS
Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub, ale i pro kusovou a malosériovou výrobu.
Nezávazně poptat| Max. průměr tyče | 117,5 mm |
|---|---|
| Průměr sklíčidla | 381 (15“) mm |
| Obráběný průměr | 750 mm |
| Obráběná délka | 0,75 / 1 / 1,5 / 2 / 3 / 4 m |

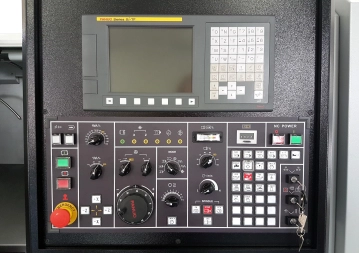

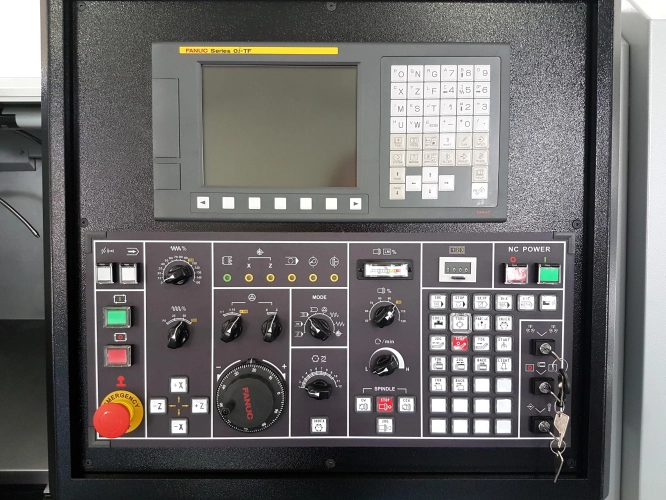

Řídící systém FANUC 0i-TF Plus nebo SIEMENS 828D dokáže výrazně eliminovat časy nutné k naprogramování výrobku.

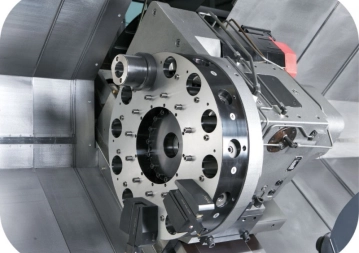

Standardním vybavením je hydraulické sklíčidlo, nástrojová sonda, hydraulická revolverová hlava s přímým upínáním, hydraulický koník a dopravník třísek.

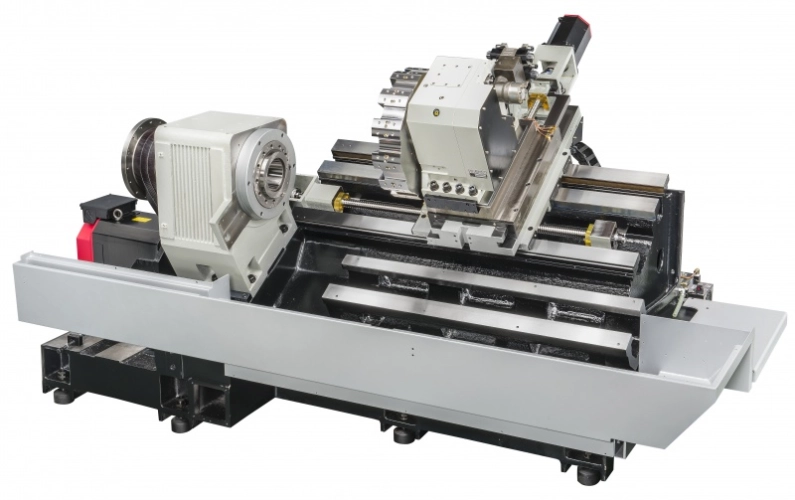

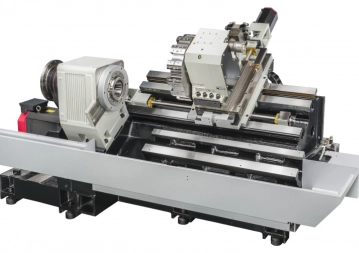

Hlavní části jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepjaté kuličkové šrouby. V ose X a Z je kluzné vedení.

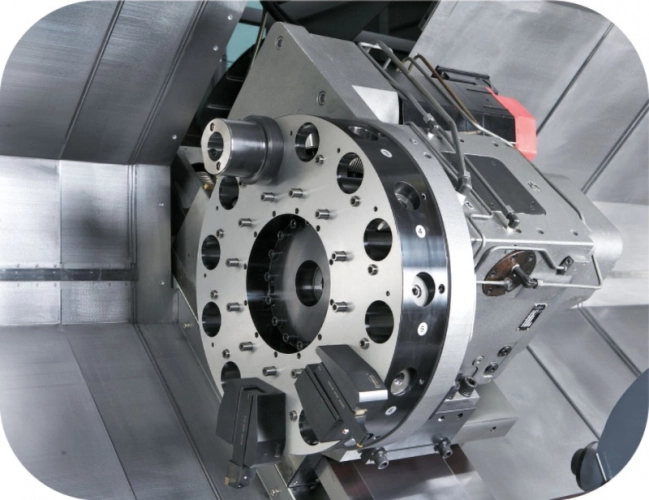

Tyto modely se vyrábí ve vzdálenosti mezi středy 750, 1000, 2000, 3000 a 4000 mm bez možností C osy a poháněných nástrojů nebo ve variantě MC s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s VDI50 nástrojovou hlavou pro poháněné nástroje a hydraulickou diskovou brzdou pro zvýšení stability během frézování.
30° sklon umožňuje účinné odstraňování třísek a pevnou podporu.
| Základní údaje | ||
|---|---|---|
| Počet řízených os | 2 | |
| Točný průměr nad ložem | mm | 830 |
| Točný průměr nad suportem | mm | 950 |
| Max. průměr obrábění | mm | 750 |
| Pracovní délka | mm | 750 / 1 000 / 1 500 / 2 000 / 3 000 / 4 000 |
| Pojezdy | ||
| Příčný posuv (osa X) | mm | 410 |
| Podélný posuv (osa Z) | mm | 850 / 1 100 / 1 600 / 2 100 / 3 100 / 4 100 |
| Rychlost posuvu osy X | m/min. | 16 |
| Rychlost posuvu osy Z | m/min. | 16 |
| Vřeteno | ||
| Otáčky vřetene | min-1 | 2,500 |

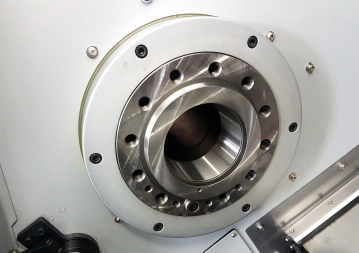

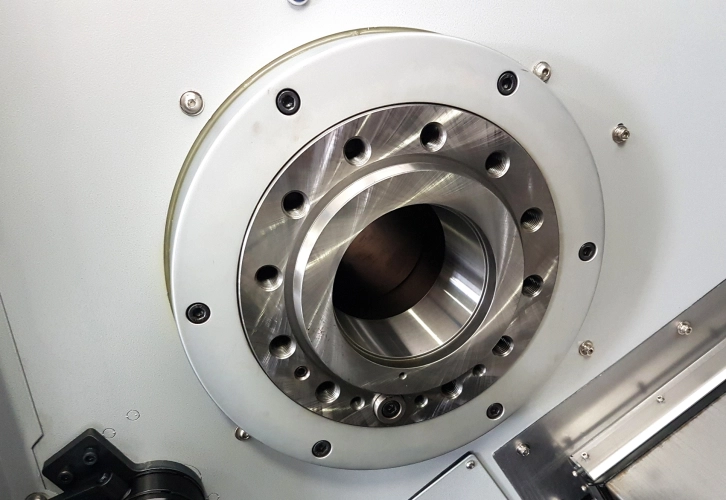

| Ústí vřetena | A2 - 11 | |
| Vrtání vřetena | mm | 131 |
| Průchod vřetena | mm | 117,5 |
| Průměr hydraulického sklíčidla | mm | 380 (15“) |
| Nástroje | ||
| Počet nástrojových míst | pozic | 12 |
| Rozměr upínacích nástrojů | mm | 32 x 32 |
| Průměr vyvrtávacích nástrojů | mm | 60 |
| Otáčky poháněných nástrojů | min-1 | - |
| Koník | ||
| Průměr pinoly | mm | 150 |
| Vysunutí pinoly | mm | 150 |
| Kužel pinoly | MT6 | |
| Pojezd koníku | mm | 750 / 1 000 / 1 500 / 2 000 / 3 000 / 4 000 |
| Motor | ||
| Hlavní vřeteno | kW | 30/37 |
| Poháněné nástroje | kW | - |
| Osa X | kW | 4 |
| Osa Z | kW | 7 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v ose Z | kluzné | |
| Vedení v ose X | kluzné | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 55 |
| Kapacita obráběcí emulze | L | 300 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 5 250 / 5 500 / 6 000 / 6 500 / 7 500 / 8 500 |
| Hloubka | mm | 2 750 |
| Výška | mm | 2 350 |
| Hmotnost | kg | 8 900 / 9 400 / 9 900 / 10 500 / 11 600 / 12 700 |
Standardní výbava
| řídící systém FANUC 0i-TF Plus |

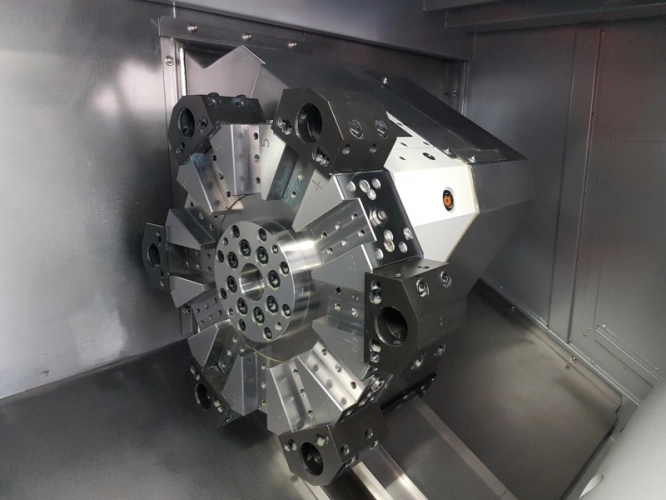

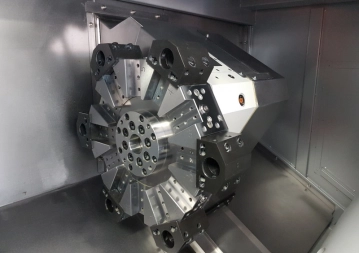

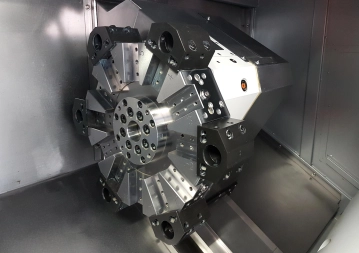

| 12-ti polohová nástrojová hlava LS 320 s přímým upínáním |
| základní sada držáků |
| kluzné vedení ve všech osách |
| vřeteno chlazené olejem |
| automatický mazací systém |
| výkonný chladící systém |
| výměník tepla pro elektrickou skříň |

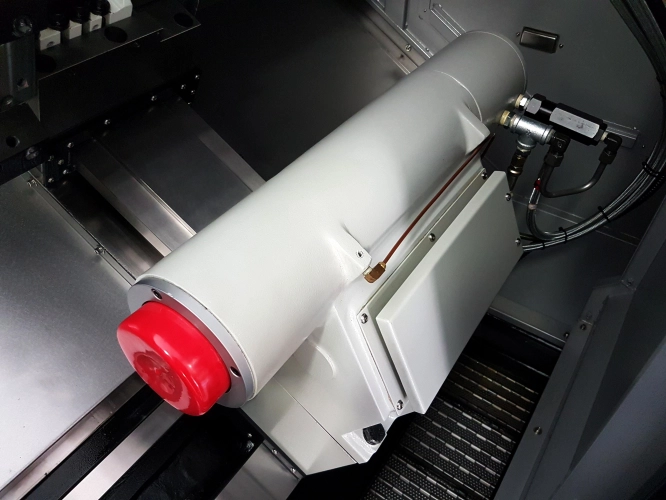

| podpěrný koník s hydraulickým výsuvem pinoly |
| integrovaná hydraulická jednotka |
| seřizování upínacího tlaku hydraulického sklíčidla |
| seřizování upínacího tlaku hydraulického koníku |
| úplné krytí pracovního prostoru |
| posuvné dveře s okny |
| osvětlení pracovního prostoru |
| tří barevné indikační světlo |
| polohovací šrouby a bloky |
| transformátor |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| SIEMENS 828D |
| Pohon |
| výkonnější motor vřetene |
| 2°automatická převodovka |
| Upínání |
| kleštinový upínač místo hydraulického sklíčidla |
| manuální luneta |
| automatická hydraulická luneta ATLING |
| programovatelný koník |
| držáky nástrojů |
| Systém odvodu třísek |
| dopravník třísek |
| vozík na třísky |
| Ostatní |
| odlučovač oleje |
| automatická lopatka pro zachycování obrobku |
| obrobkový dopravník |
| autumatická nástrojová sonda RENISHAW |
| příprava pro podavač tyčí |
| podavač tyčí |
