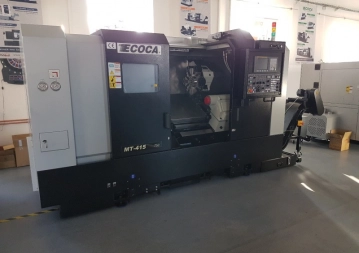

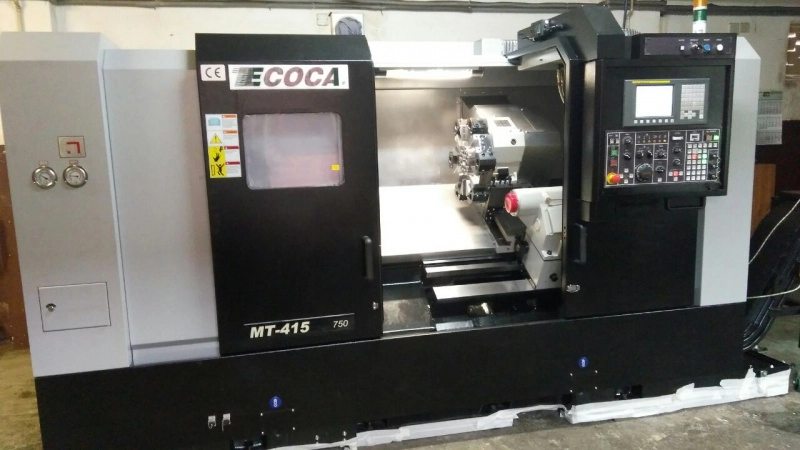

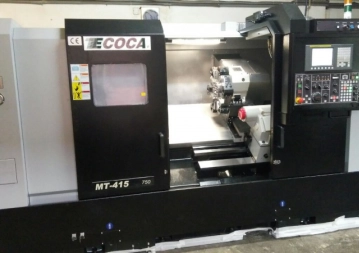

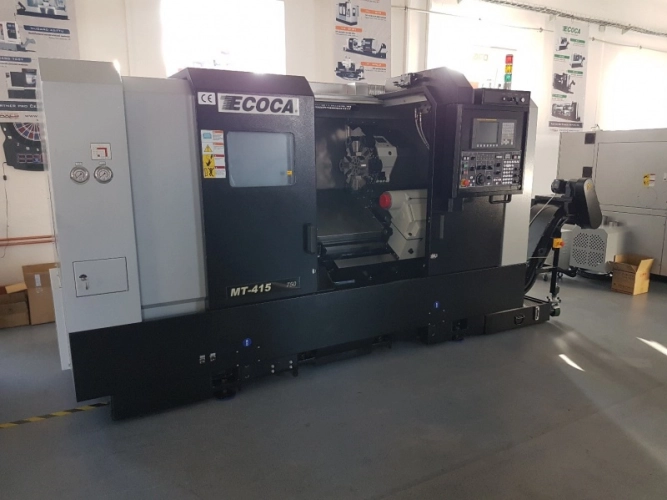

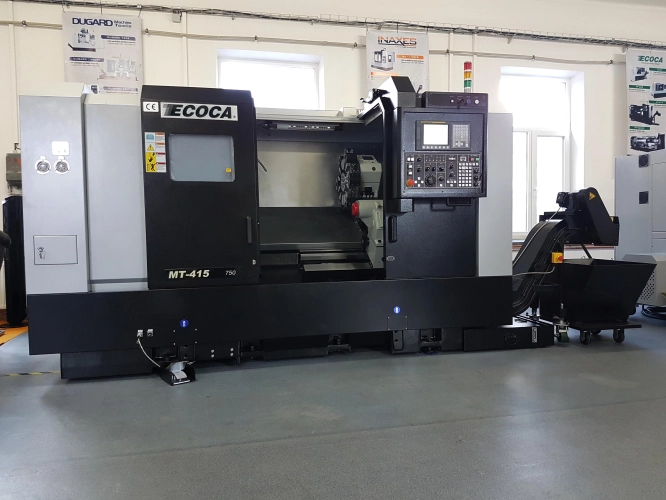

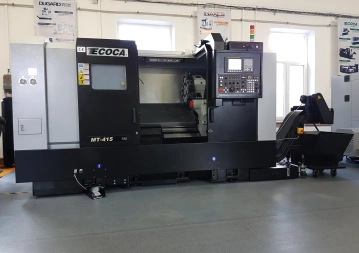

MT - 415

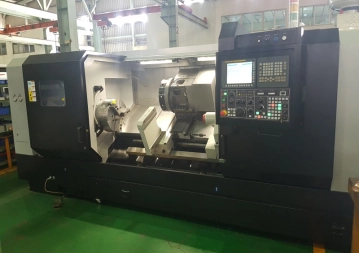

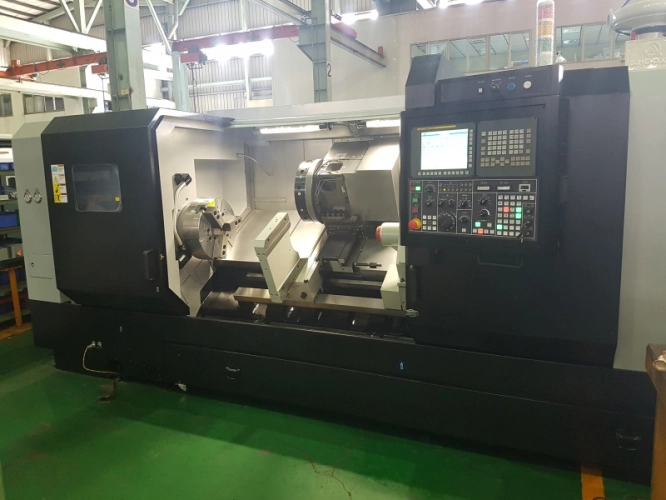

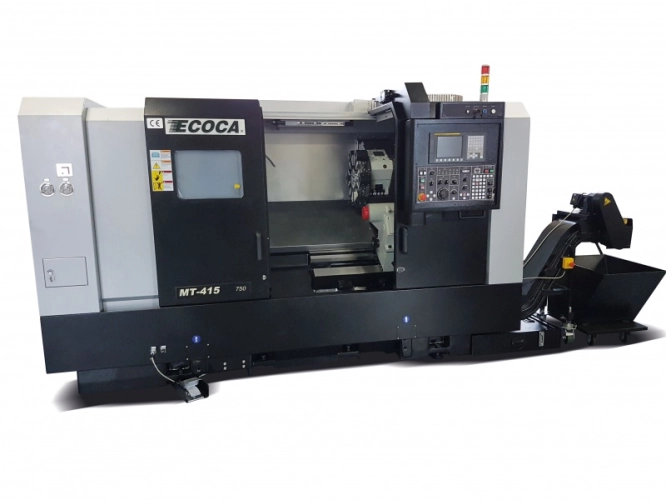

Výkonný, kompaktní a spolehlivý dvouosý horizontální soustruh s délkou soustružení 730 / 1 000 / 1 500 / 2 000 / 3 000 mm a max. průměrem soustružené tyče 117,5 mm. Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou výrobu. Sklon 30° umožňuje účinné odstraňování třísek a pevnou podporu.
advantages

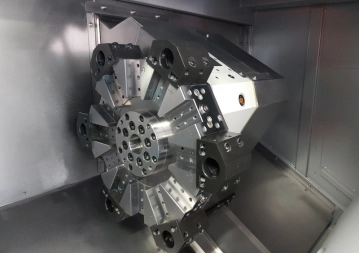

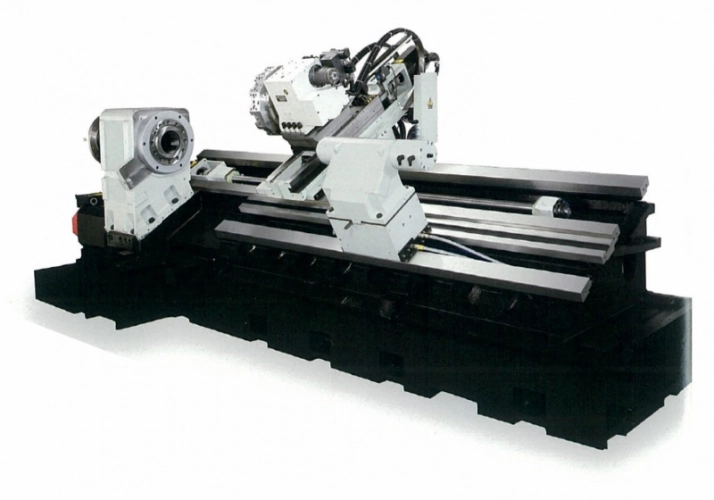

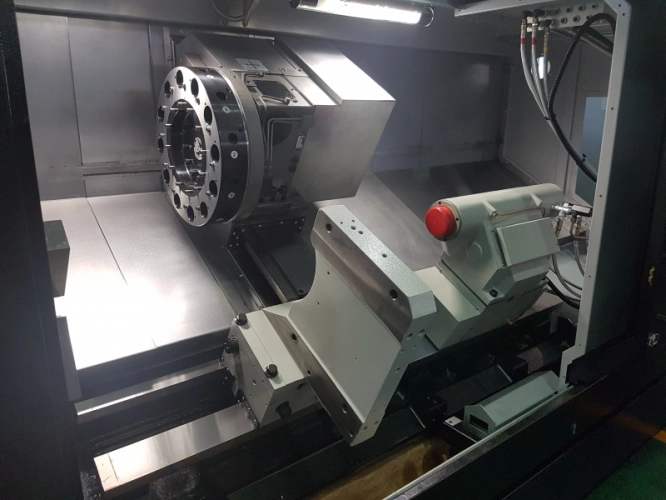

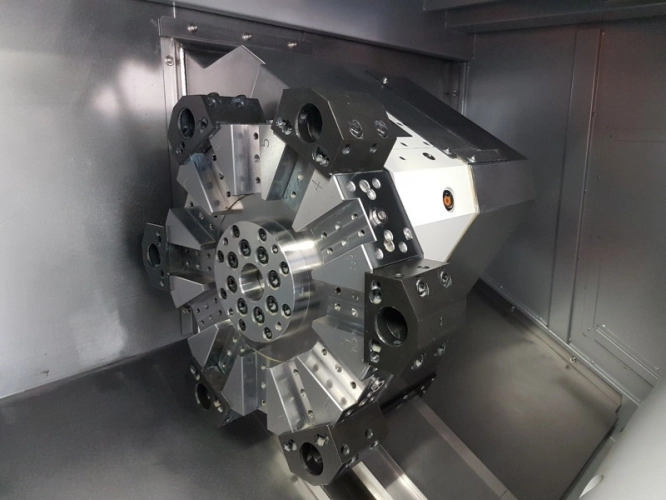

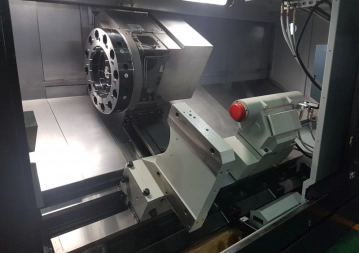

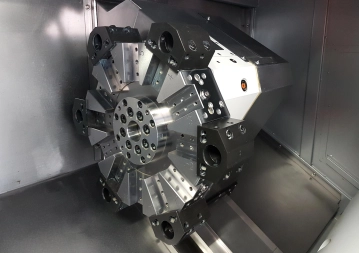

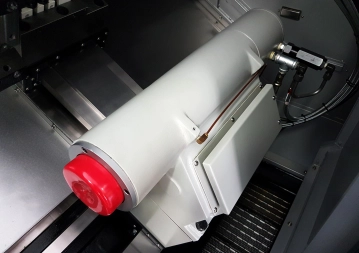

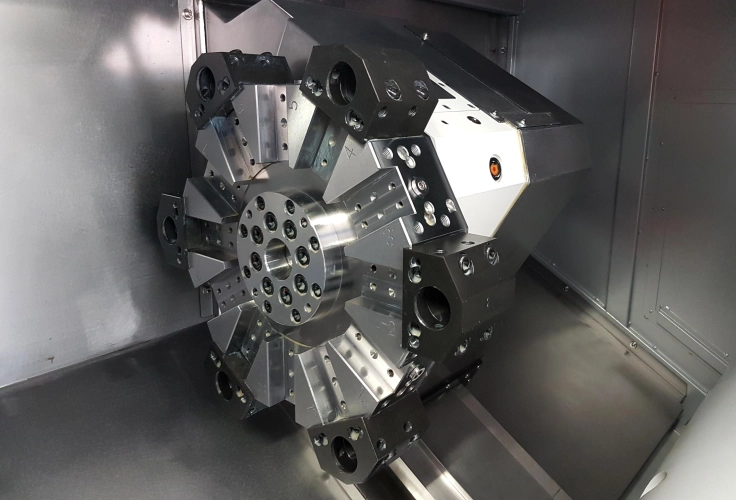

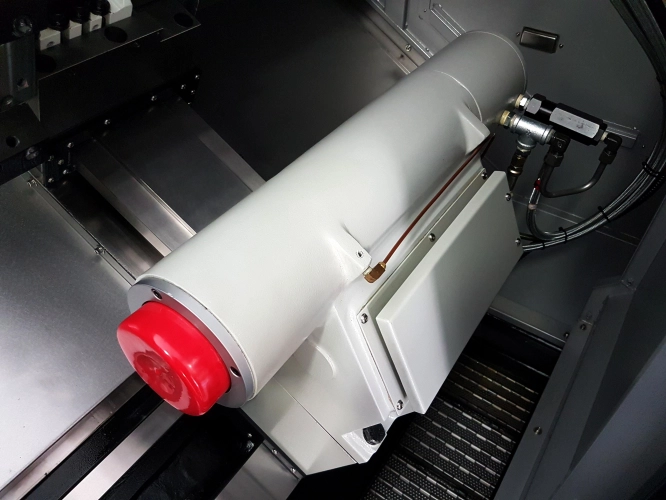

Standardním vybavením je hydraulické sklíčidlo, nástrojová sonda, hydraulická revolverová hlava s přímým upínáním, hydraulický koník a dopravník třísek. Hlavní části jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepjaté kuličkové šrouby. V ose X a Z je kluzné vedení.

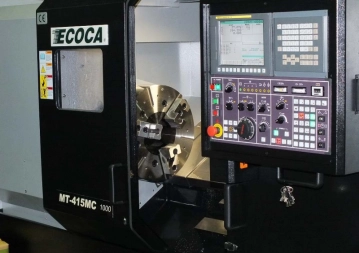

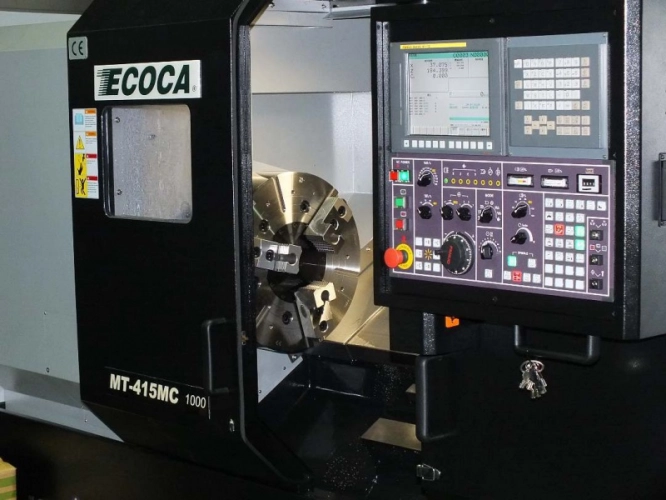

Tyto modely se vyrábí bez možností C osy a poháněných nástrojů nebo ve variantě MC s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s VDI50 nástrojovou hlavou pro poháněné nástroje a hydraulickou diskovou brzdou pro zvýšení stability během frézování.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
690
Max. průměr soustružení
mm
510
Max. délka soustružení
m
0,73 (1; 1,5; 2; 3)
Max. průchod vřetena
mm
117,5

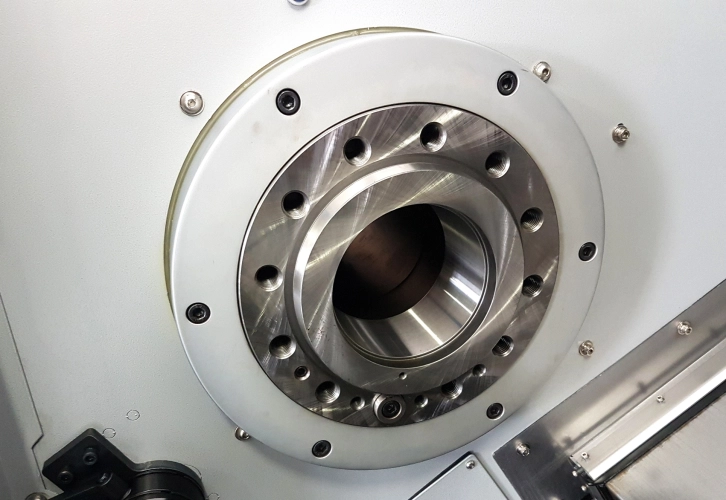

Ukončení vřetena
A2-11
Velikost sklíčidla
mm
381 (15")
Otáčky vřetena
min-1
2.500
Výkon motoru vřetena
kW
18,5 / 22
Počet pozic v revolveru
ks
12
Pojezd v ose X/Z
mm/m
295 / 0,76 (1; 1,5; 2; 3)
Rychloposuvy v ose X/Z
m/min.
20 / 20 (16, 10)
Hmotnost stroje
kg
7 400
* v závorkách jsou uvedeny opce
