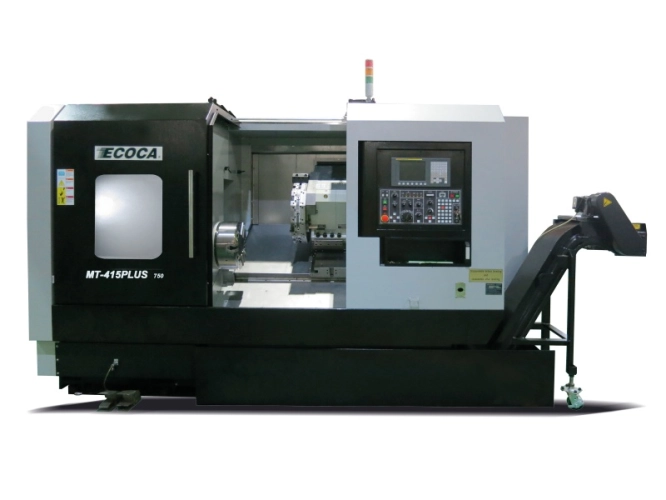

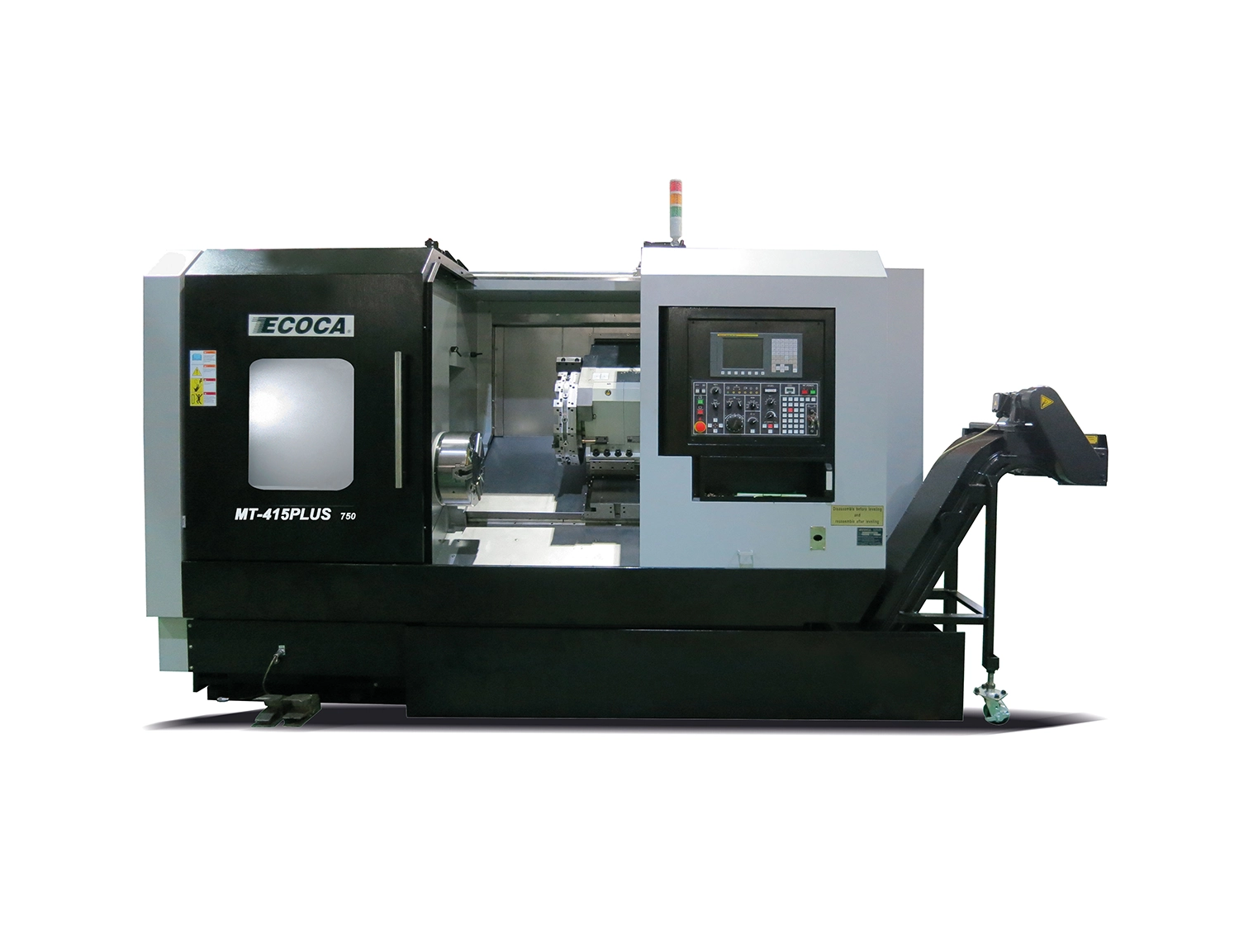

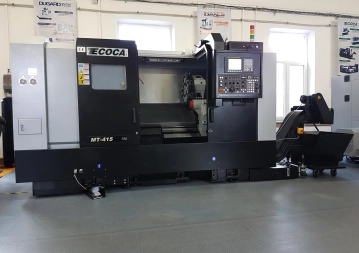

Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub, ale i pro kusovou a malosériovou výrobu.

Nezávazně poptat
Max. průměr tyče 117,5 mm
Průměr sklíčidla 381 (15“) mm
Obráběný průměr 660 mm
Obráběná délka 700/950/1950/2950/3950 mm

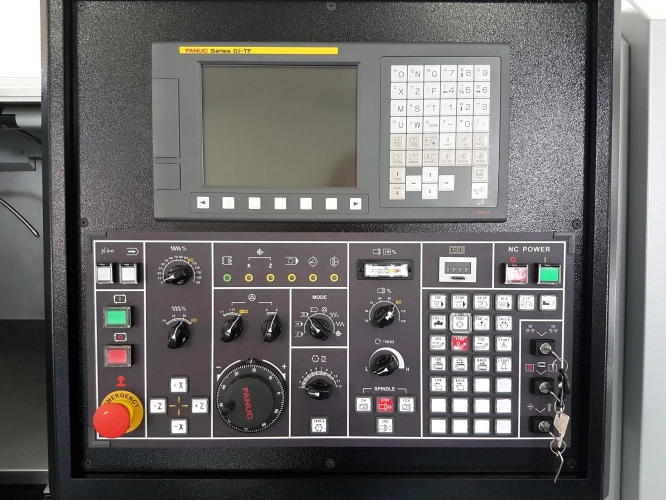

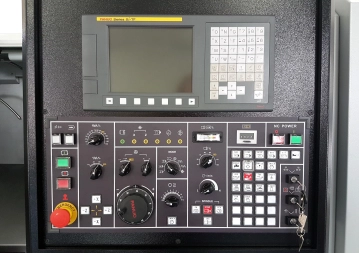

Řídící systém FANUC 0i-TF Plus nebo SIEMENS 828D dokáže výrazně eliminovat časy nutné k naprogramování výrobku.

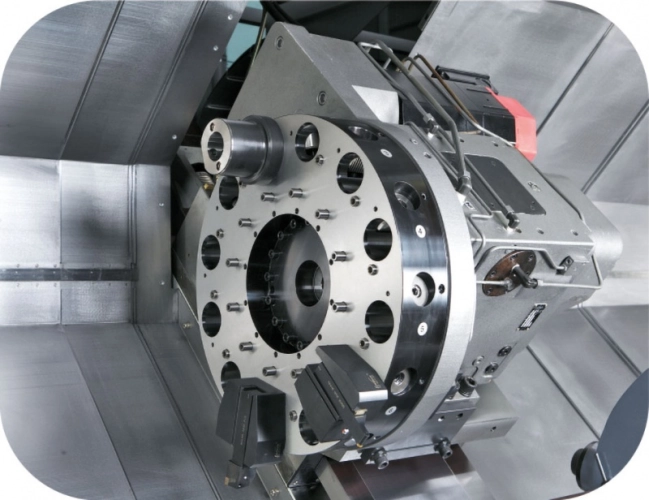

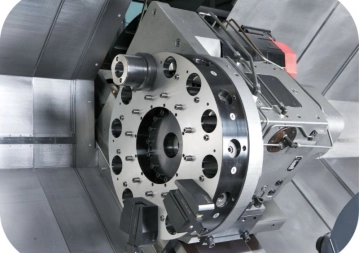

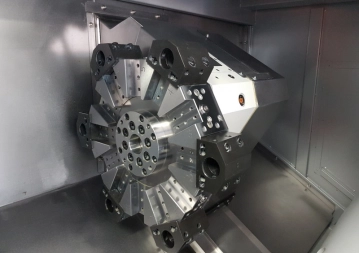

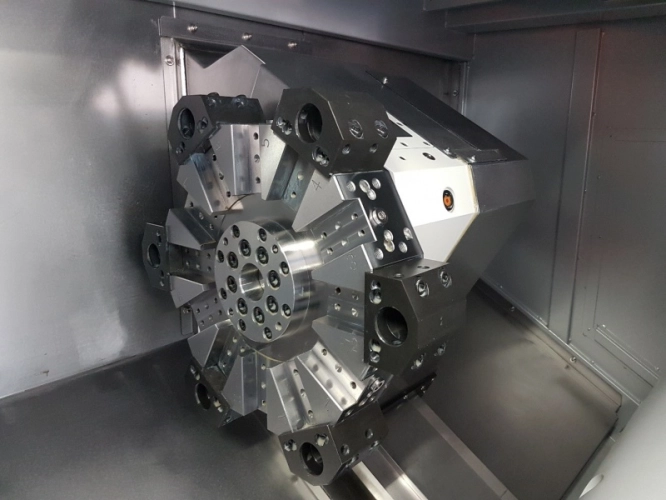

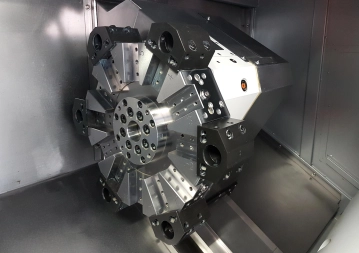

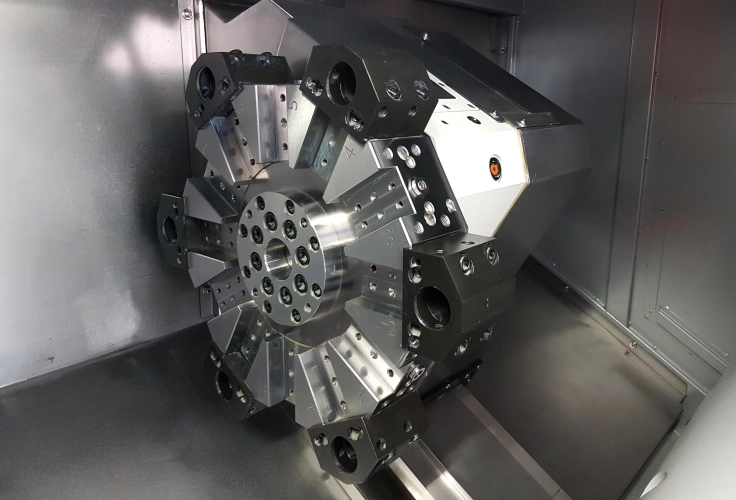

Standardním vybavením je hydraulické sklíčidlo, nástrojová sonda, hydraulická revolverová hlava BARUFFALDI s diskem VDI50 pro poháněné nástroje, hydraulický koník a dopravník třísek.

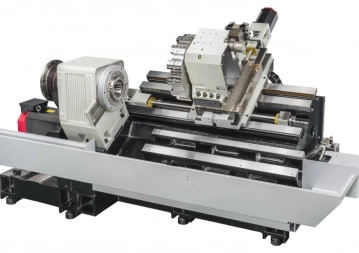

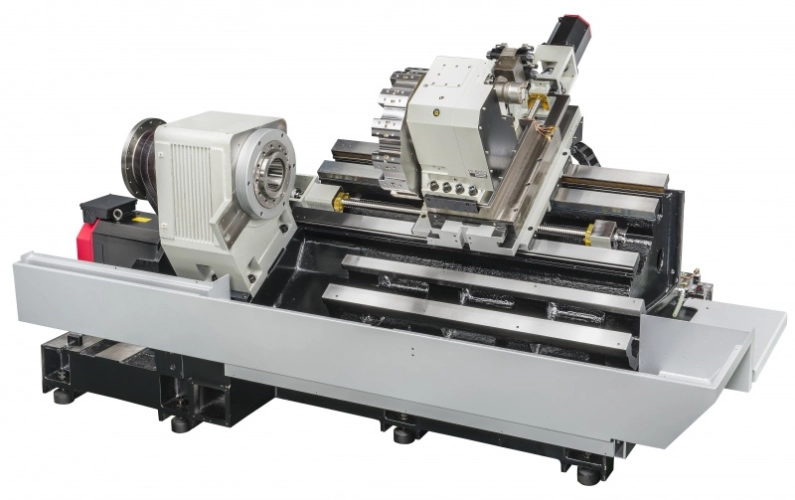

Hlavní části jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepjaté kuličkové šrouby. V ose X a Z je kluzné vedení.

Tyto modely se vyrábí ve vzdálenosti mezi středy 750, 1000, 2000, 3000 a 4000 mm bez možností C osy a poháněných nástrojů nebo ve variantě MC s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s VDI50 nástrojovou hlavou pro poháněné nástroje a hydraulickou diskovou brzdou pro zvýšení stability během frézování.

30° sklon umožňuje účinné odstraňování třísek a pevnou podporu.

Základní údaje
Počet řízených os3
Točný průměr nad ložemmm830
Točný průměr nad suportemmm700
Max. průměr obráběnímm660
Pracovní délkamm700 / 950 / 1 950 / 2 950 / 3 950
Pojezdy
Příčný posuv (osa X)mm330 + 25
Podélný posuv (osa Z)mm750 / 1 000 / 2 000 / 3 000 / 4 000
Rychlost posuvu osy Xm/min.20
Rychlost posuvu osy Zm/min.20
Vřeteno
Otáčky vřetenemin-12,500
Ústí vřetenaA2 - 11
Vrtání vřetenamm131
Průchod vřetenamm117,5
Průměr hydraulického sklíčidlamm380 (15“)
Nástroje
Počet nástrojových místpozic12 / VDI50
Rozměr upínacích nástrojůmm32 x 32
Průměr vyvrtávacích nástrojůmm50
Otáčky poháněných nástrojůmin-13,200
Koník
Průměr pinolymm150
Vysunutí pinolymm120
Kužel pinolyMT5
Pojezd koníkumm650 / 900 / 1 900 / 2 900 / 3 900
Motor
Hlavní vřetenokW18,5/22 (22/30)
Poháněné nástrojekW3,7/5,5 (5,5/7,5)
Osa XkW4
Osa ZkW7
Konstrukce stroje
Materiál základny strojelitina
Vedení v ose Zkluzné
Vedení v ose Xkluzné
Napájení a náplně stroje
Celkový příkonkVA55
Kapacita obráběcí emulzeL300
Pracovní tlak vzduchubar6
Údaje stroje
Šířka (z pohledu obsluhy)mm3 665 / 3 915 / 4 915 / 5 915 / 6 915
Hloubkamm2 150
Výškamm2 200
Hmotnostkg7 800 / 8 300 / 10 300 / 12 500 / 14 500

Standardní výbava


řídící systém FANUC 0i-TF Plus
12-ti polohová nástrojová hlava Baruffaldi s diskem VDI50
kluzné vedení ve všech osách
vřeteno chlazené olejem
automatický mazací systém
výkonný chladící systém
výměník tepla pro elektrickou skříň

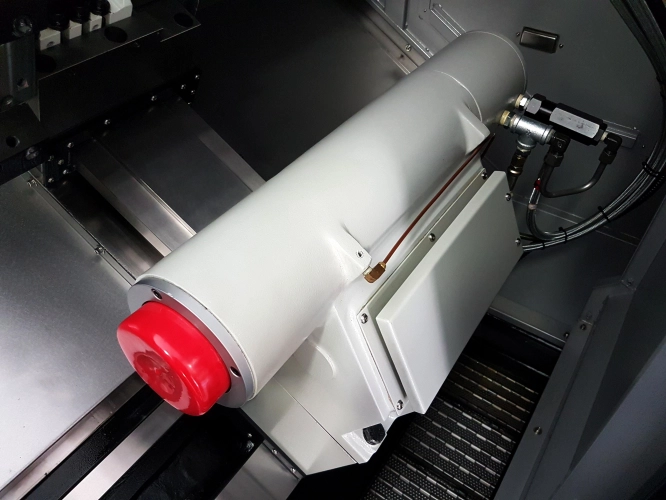

podpěrný koník s hydraulickým výsuvem pinoly
integrovaná hydraulická jednotka
seřizování upínacího tlaku hydraulického sklíčidla
seřizování upínacího tlaku hydraulického koníku
úplné krytí pracovního prostoru
posuvné dveře s okny
osvětlení pracovního prostoru
tří barevné indikační světlo
polohovací šrouby a bloky
transformátor
stroj dle CE normy

Volitelná výbava


Řídící systém
SIEMENS 828D
Pohon
výkonnější motor vřetene
2°automatická převodovka
Upínání
kleštinový upínač místo hydraulického sklíčidla
manuální luneta
automatická hydraulická luneta ATLING
programovatelný koník
držáky nástrojů
Systém odvodu třísek
dopravník třísek
vozík na třísky
Ostatní
odlučovač oleje
automatická lopatka pro zachycování obrobku
obrobkový dopravník
autumatická nástrojová sonda RENISHAW
příprava pro podavač tyčí
podavač tyčí
