MT - 520MC

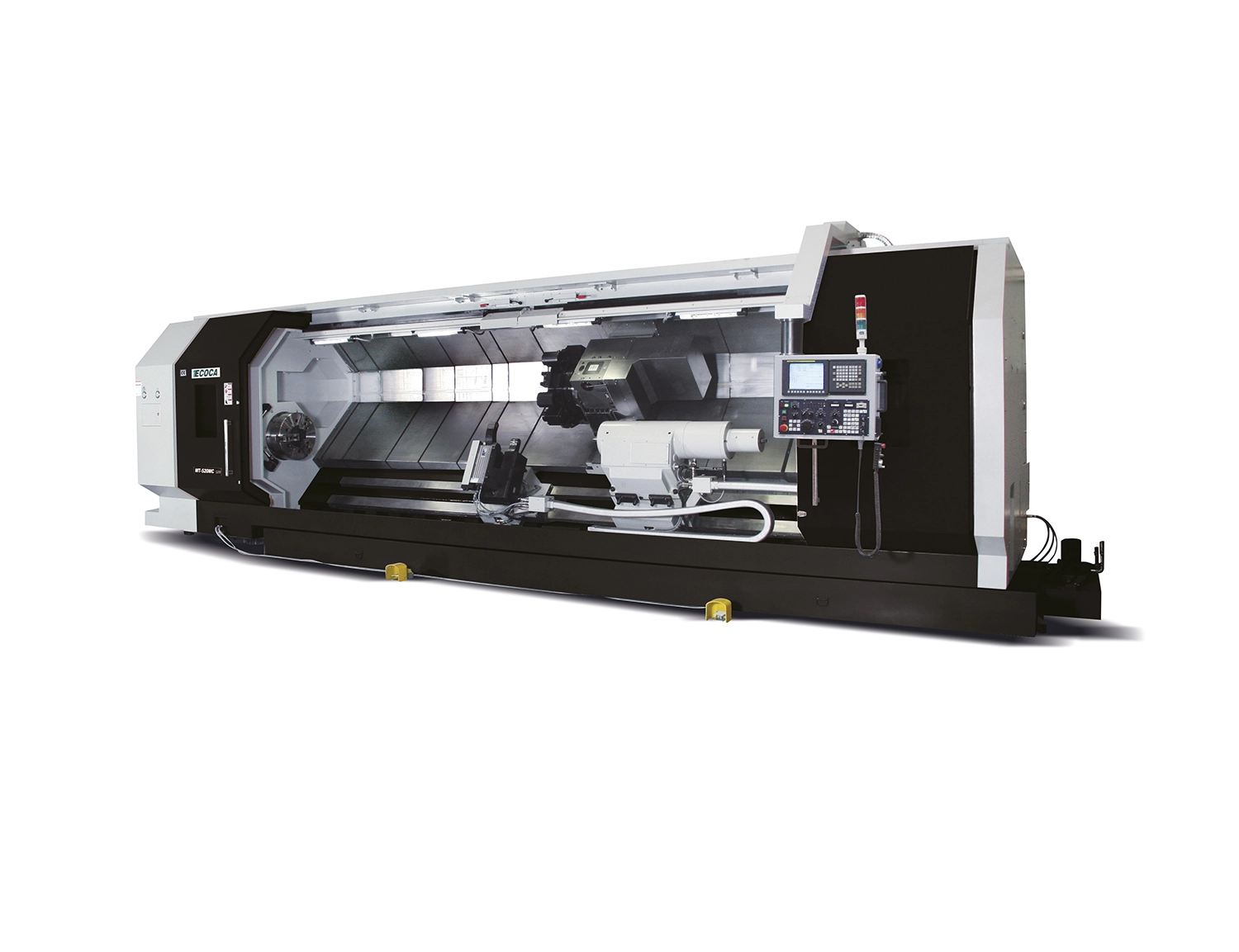

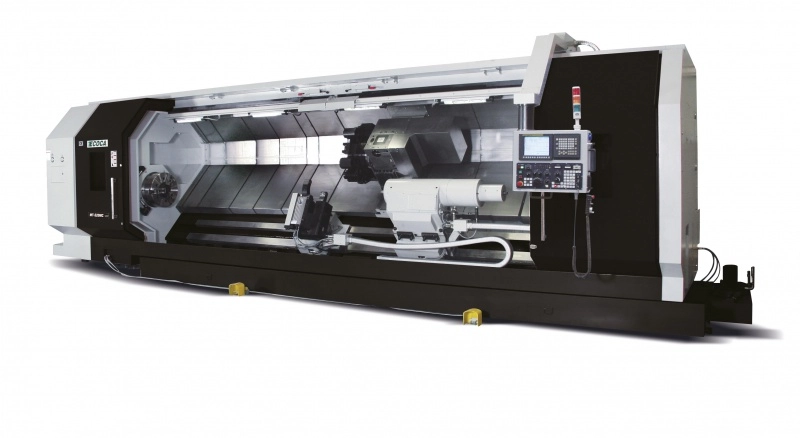

Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub, ale i pro kusovou a malosériovou výrobu.
Nezávazně poptat| Max. průměr tyče | 140 mm |
|---|---|
| Průměr sklíčidla | 533 (21“) mm |
| Obráběný průměr | 830 mm |
| Obráběná délka | 1 / 1,5 / 2 / 3 / 4 / 5 m |

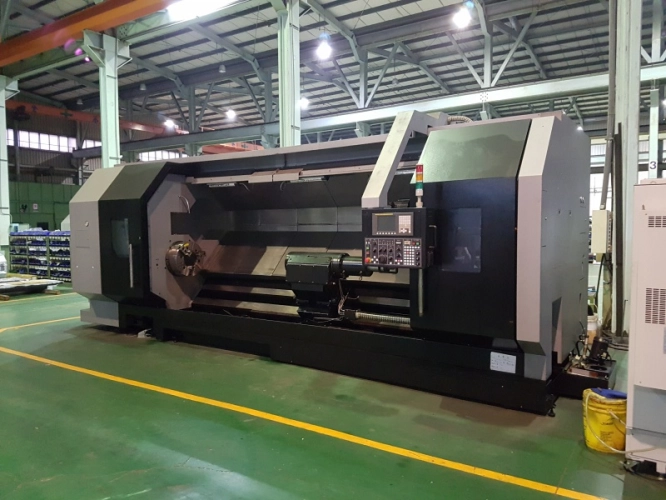

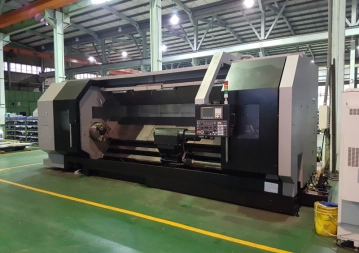

Řídící systém FANUC 0i-TF Plus nebo SIEMENS 828D dokáže výrazně eliminovat časy nutné k naprogramování výrobku.

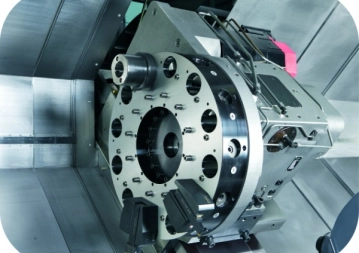

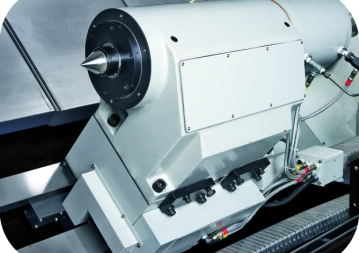

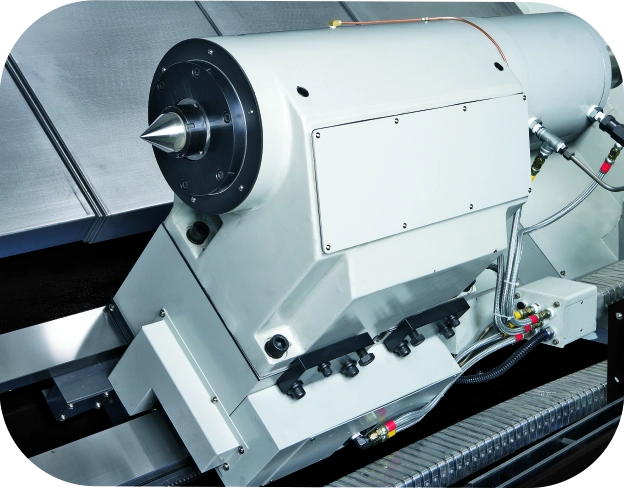

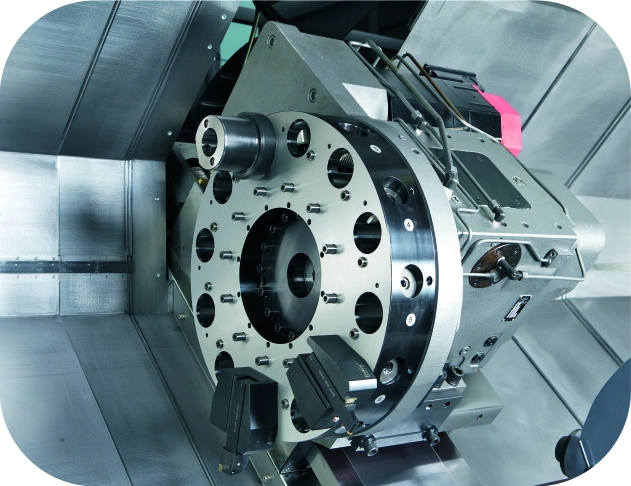

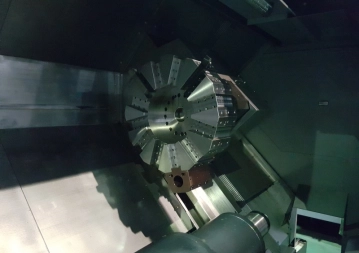

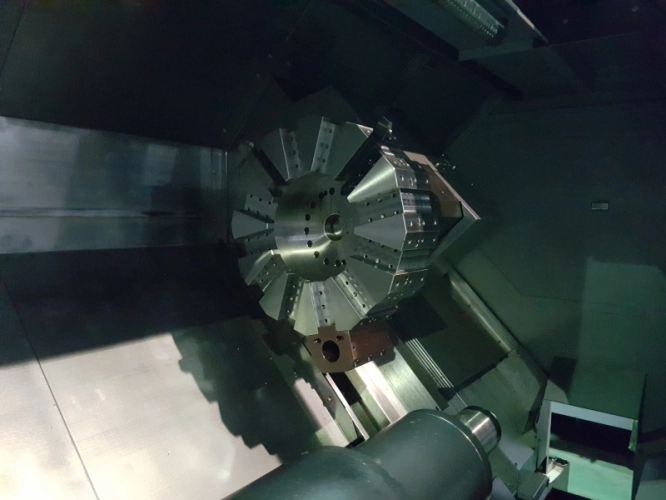

Standardním vybavením je hydraulické sklíčidlo, nástrojová sonda, hydraulická revolverová hlava BARUFFALDI s diskem VDI60 pro poháněné nástroje, hydraulický koník a dopravník třísek.

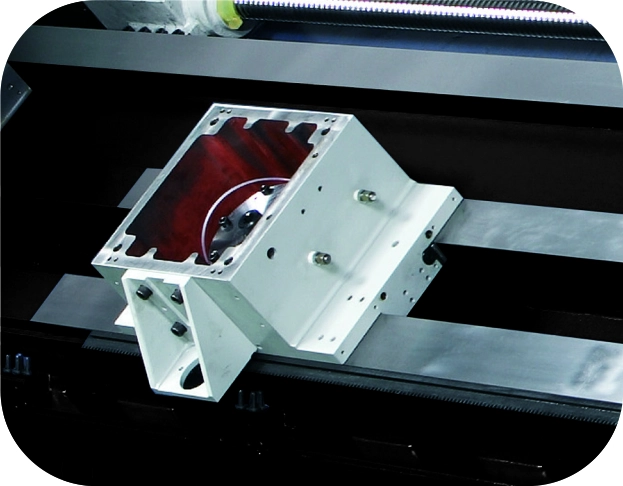

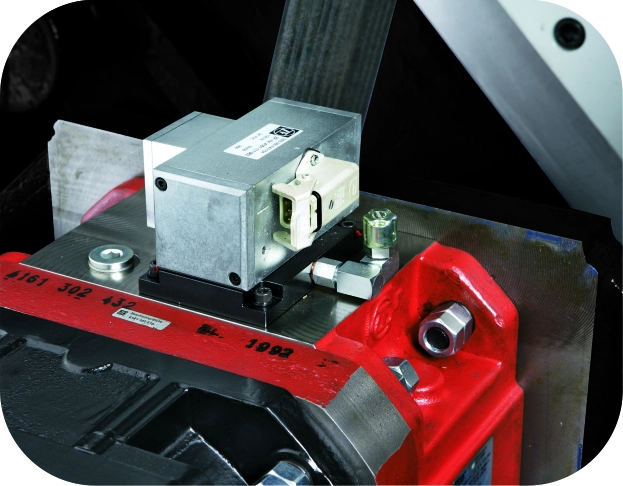

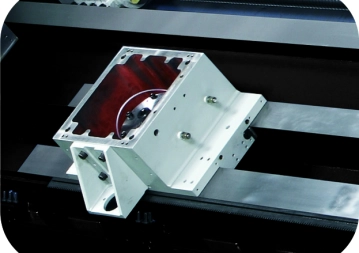

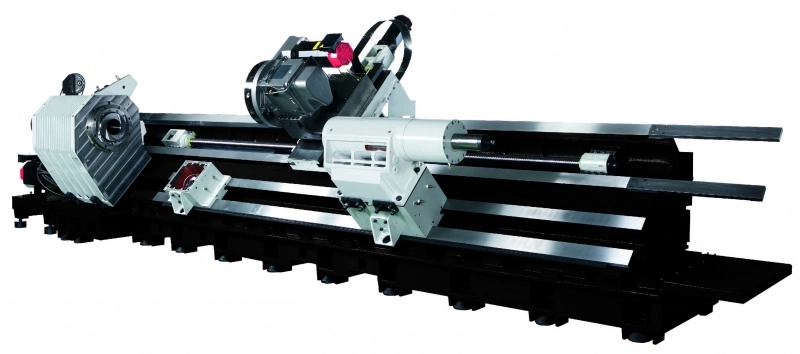

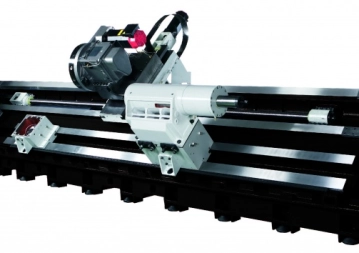

Hlavní části jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepjaté kuličkové šrouby.
V ose X a Z je kluzné vedení.
Tyto modely se vyrábí ve vzdálenosti mezi středy 2 100, 3 100, 4 100 a 5 100 mm bez možností C osy a poháněných nástrojů nebo ve variantě MC s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s VDI50 nástrojovou hlavou pro poháněné nástroje a hydraulickou diskovou brzdou pro zvýšení stability během frézování.
45° sklon umožňuje účinné odstraňování třísek a pevnou podporu.
| Základní údaje | ||
|---|---|---|
| Počet řízených os | 3 | |
| Točný průměr nad ložem | mm | 1 000 |
| Točný průměr nad suportem | mm | 750 |
| Max. průměr obrábění | mm | 830 |
| Pracovní délka | mm | 920 / 1 420 / 1 920 / 2 920 / 3 920 / 4 920 |
| Pojezdy | ||
| Příčný posuv (osa X) | mm | 470 + 45 |
| Podélný posuv (osa Z) | mm | 1 080 / 1 580 / 2 080 / 3 080 / 4 080 / 5 080 |
| Rychlost posuvu osy X | m/min. | 12 |
| Rychlost posuvu osy Z | m/min. | 10 |
| Vřeteno | ||
| Otáčky vřetene | min-1 | 1,500 |
| Ústí vřetena | A2-15 | |
| Vrtání vřetena | mm | 160 |
| Průchod vřetena | mm | 140 |
| Průměr hydraulického sklíčidla | mm | 533 (21“) |
| Nástroje | ||
| Počet nástrojových míst | pozic | 12 / VDI60 |
| Rozměr upínacích nástrojů | mm | 32 x 32 |
| Průměr vyvrtávacích nástrojů | mm | 50 |
| Otáčky poháněných nástrojů | min-1 | 3,000 |
| Koník | ||
| Průměr pinoly | mm | 150 |
| Vysunutí pinoly | mm | 150 |
| Kužel pinoly | MT6 | |
| Pojezd koníku | mm | 700 / 1 200 / 1 700 / 2 700 / 3 700 / 4 700 |
| Motor | ||
| Hlavní vřeteno | kW | 37/45 |
| Poháněné nástroje | kW | 7,5/11 |
| Osa X | kW | 6 |
| Osa Z | kW | 6 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v ose Z | kluzné | |
| Vedení v ose X | kluzné | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 80 |
| Kapacita obráběcí emulze | L | 400 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 5 180 / 5 680 / 6 180 / 7 180 / 8 180 / 9 180 |
| Hloubka | mm | 3 100 |
| Výška | mm | 2 760 |
| Hmotnost | kg | 11 800 / 12 300 / 12 900 / 14 000 / 15 100 / 16 800 |
Standardní výbava
| řídící systém FANUC 0i-TF Plus |
| 12-ti polohová nástrojová hlava LS 320 s přímým upínáním |
| základní sada držáků |
| kluzné vedení ve všech osách |
| vřeteno chlazené olejem |
| automatický mazací systém |
| výkonný chladící systém |
| výměník tepla pro elektrickou skříň |
| podpěrný koník s hydraulickým výsuvem pinoly |
| integrovaná hydraulická jednotka |
| seřizování upínacího tlaku hydraulického sklíčidla |
| seřizování upínacího tlaku hydraulického koníku |
| úplné krytí pracovního prostoru |
| posuvné dveře s okny |
| osvětlení pracovního prostoru |
| tří barevné indikační světlo |
| polohovací šrouby a bloky |
| transformátor |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| SIEMENS 828D |
| Pohon |
| výkonnější motor vřetene |
| 2°automatická převodovka |
| Upínání |
| kleštinový upínač místo hydraulického sklíčidla |

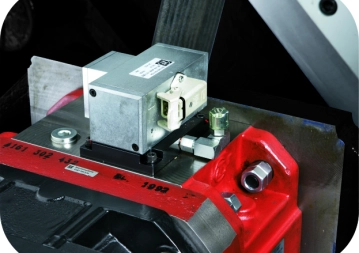

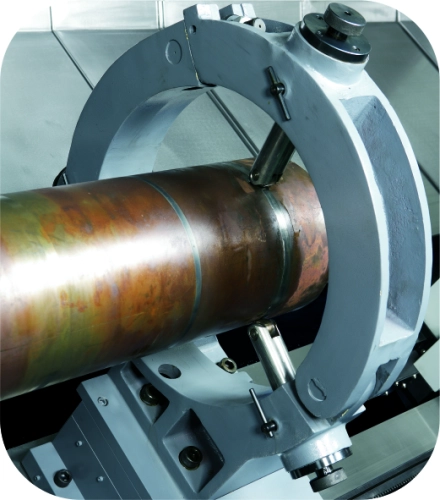

| manuální luneta |
| automatická hydraulická luneta ATLING |
| programovatelný koník |
| držáky nástrojů |
| Systém odvodu třísek |
| dopravník třísek |
| vozík na třísky |
| Ostatní |
| odlučovač oleje |
| automatická lopatka pro zachycování obrobku |
| obrobkový dopravník |
| autumatická nástrojová sonda RENISHAW |
| příprava pro podavač tyčí |
| podavač tyčí |
