MT - 624

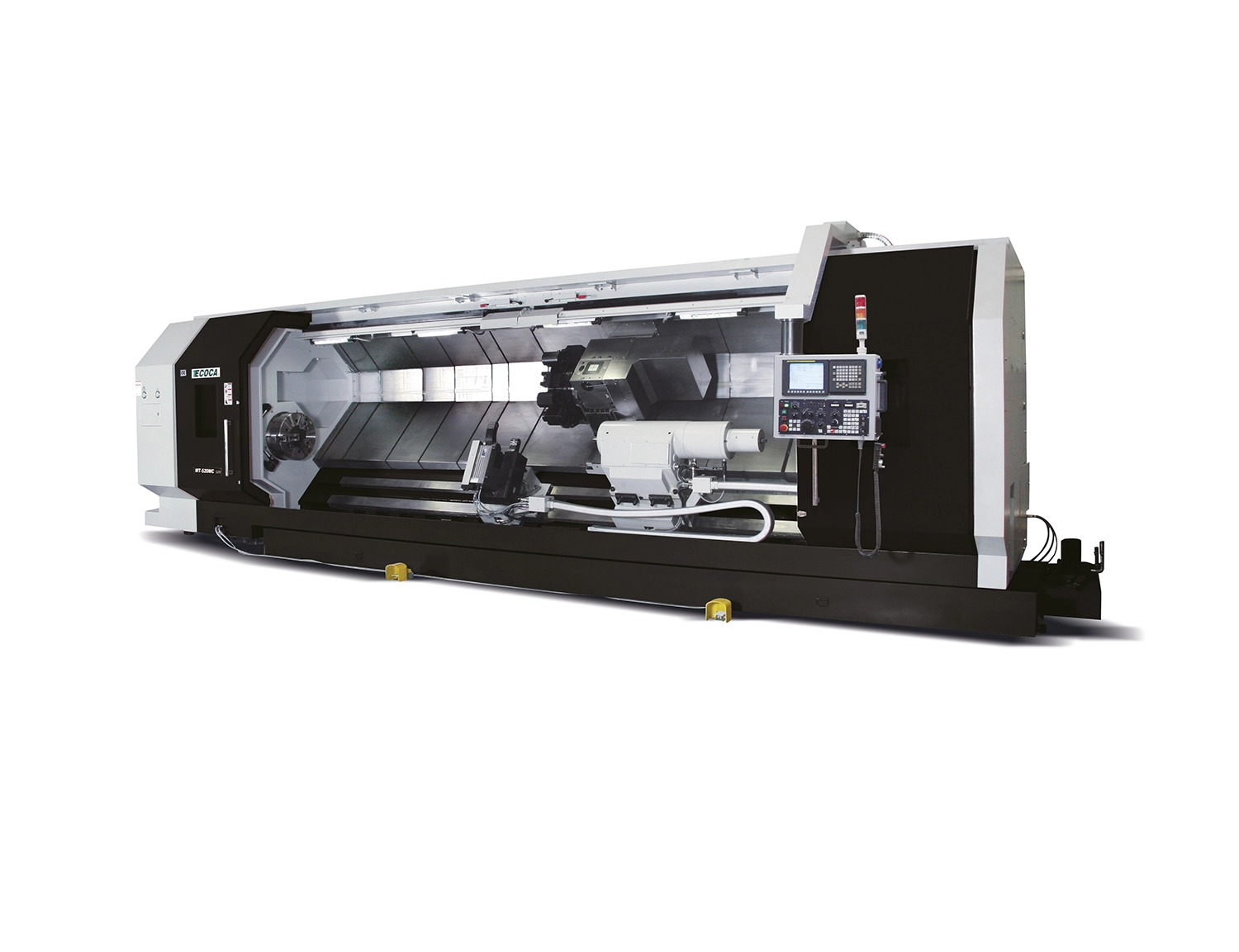

Výkonný, kompaktní a spolehlivý dvouosý horizontální soustruh s délkou soustružení 2 100 / 3 100 / 4 100 / 5 100 mm a max. průměrem soustružené tyče 125 (210) mm. Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou výrobu. Sklon 45° umožňuje účinné odstraňování třísek a pevnou podporu.
advantages

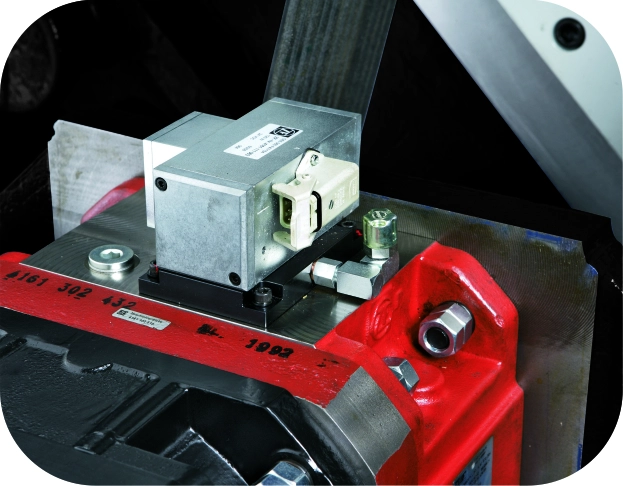

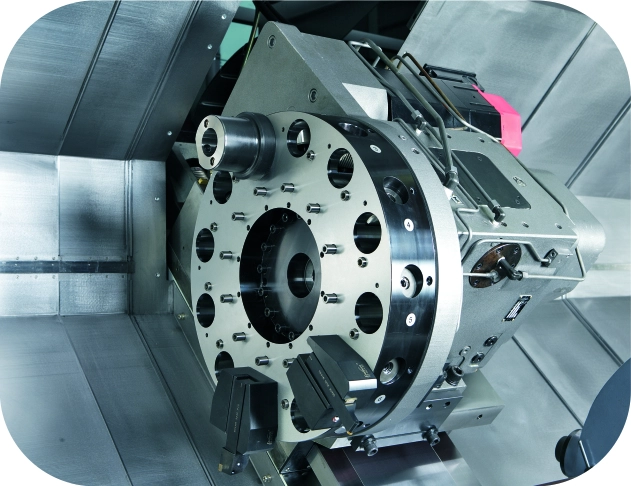

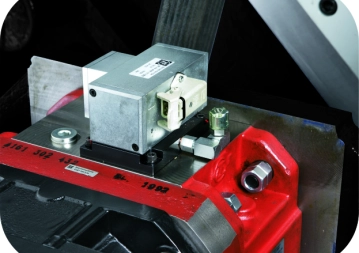

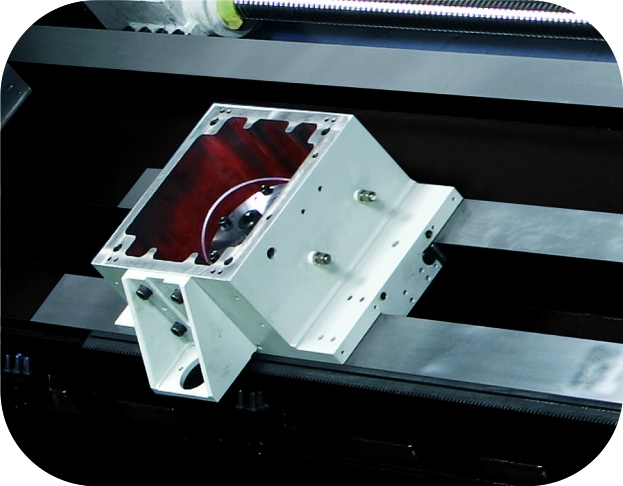

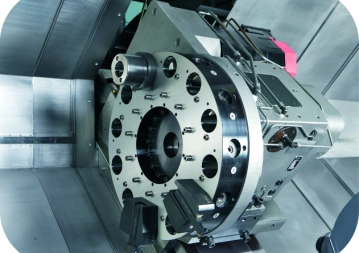

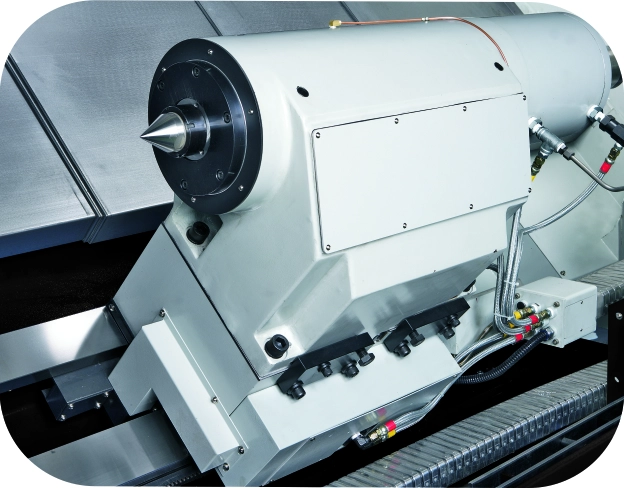

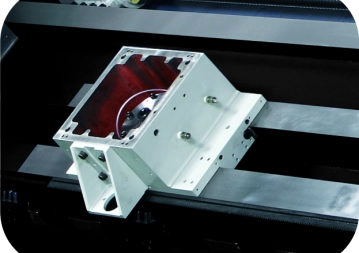

Standardním vybavením je hydraulické sklíčidlo, nástrojová sonda, hydraulická revolverová hlava s přímým upínáním, hydraulický koník a dopravník třísek. Hlavní části jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepjaté kuličkové šrouby. V ose X a Z je kluzné vedení.
Tyto modely se vyrábí bez možností C osy a poháněných nástrojů nebo ve variantě MC s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s VDI60 nástrojovou hlavou pro poháněné nástroje a hydraulickou diskovou brzdou pro zvýšení stability během frézování.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
1 200
Max. průměr soustružení
mm
1 000
Max. délka soustružení
m
2,1 (3,1; 4,1; 5,1)
Max. průchod vřetena
mm
125 (210)
Ukončení vřetena
A2-15 (A2-20)
Velikost sklíčidla
mm
533 (21") (609 (24"))
Otáčky vřetena
min-1
1.200 (900)
Výkon motoru vřetena
kW
37 / 45
Počet pozic v revolveru
ks
12
Pojezd v ose X/Z
mm/m
535/2,2 (3,2; 4,2; 5,2)
Rychloposuvy v ose X/Z
m/min.
12 / 8
Hmotnost stroje
kg
17 000
* v závorkách jsou uvedeny opce
Dokumenty ke stažení
katalog ecoca - řada mt.pdf
Velikost: 8.6 MB
