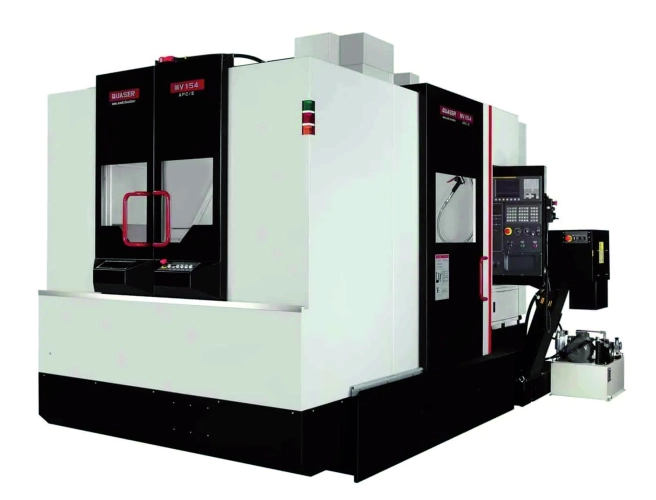

MV 154APC

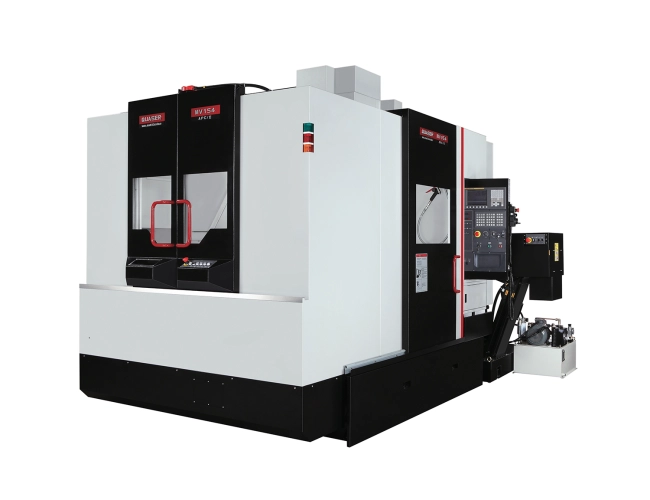

Obráběcí centrum MV 154APC je moderní výkonné vyvrtávací a frézovací 3-osé až 5-osé paletové centrum umožňující obrábění menších a středně velkých obrobků, vysoko produktivní a přesné vrtání, vyvrtávání, vyhrubování, vystružování a přímé řezání závitů. Jednotný a odolný základ garantuje nejlepší tuhost a stabilitu.
Nezávazně poptat| Velikost stolu | (2x) 800 x 500 mm |
|---|---|
| Rozjezdy X/Y/Z | 700/500/560 mm |
| Upínací kužel | ISO 40 |
| Hmotnost stroje | 9 500 kg |

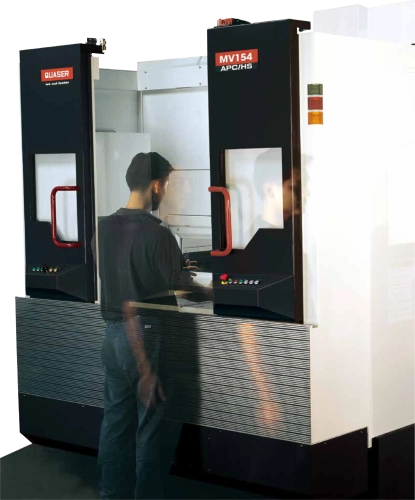

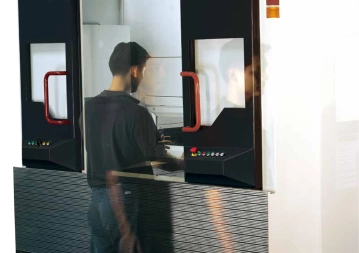

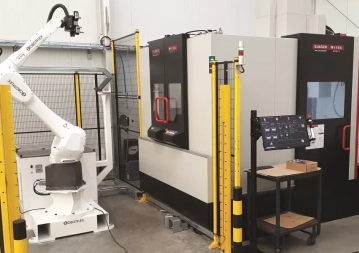

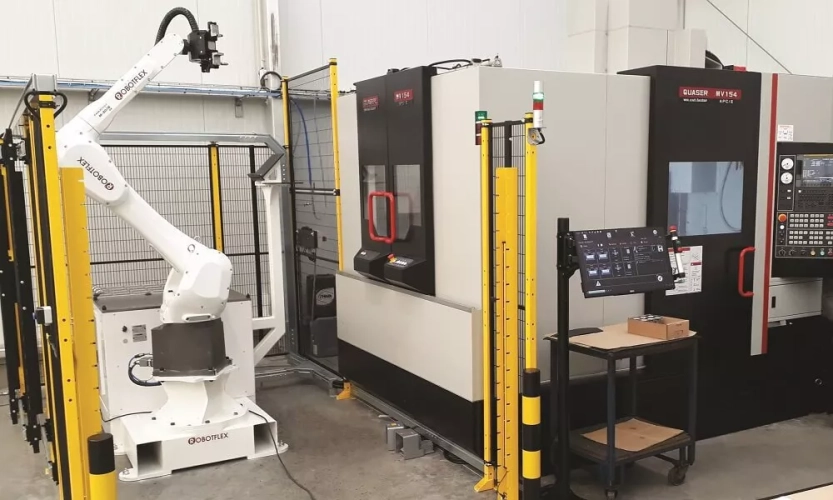

Základem pro vznik MV154APC bylo standardní centrum MV154, které bylo upraveno pro použití dvou výměnných palet. Silnou stránkou stroje je absolutně zdařilý otočný a zpevňovací paletový systém, jehož konstrukce je lety prověřená.

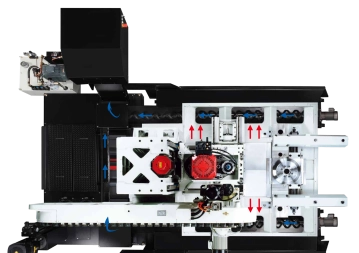

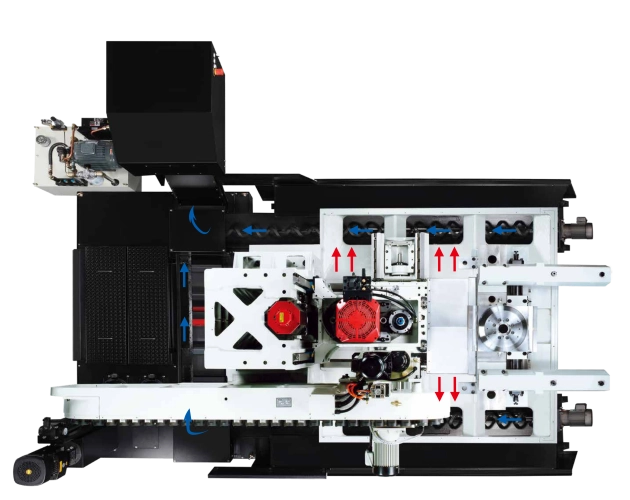

Konstrukčně je stroj řešen jako kompaktní jednotka, aby zabrala co možné nejméně prostoru v dílně uživatele.

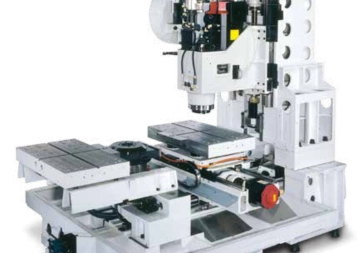

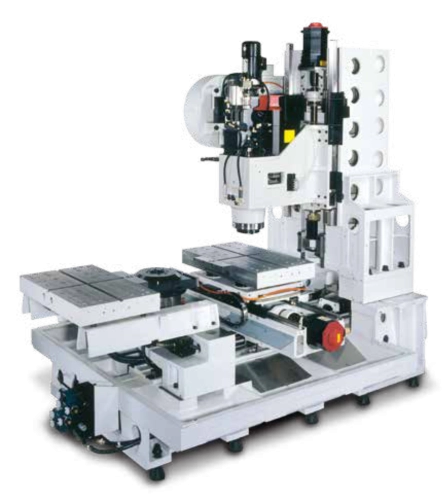

Extrémně tuhý základní skelet stroje MV 154APC. Vřeteno s přímým náhonem a otáčkami 15.000 min-1 což je jedno z možných provedení. Stroje této řady jsou na lineárních vedeních a díky tomu dosahuje vysokých rychlostí a krátkých časů výměny palety.
Před usazením palety do zpevněného úložiště na 4 broušené kužely je místo usazení důkladně vyčištěno tlakovým vzduchem aby se odstranily případné nečistoty z míst zpevnění stolu.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 700 |
| Osa Y | mm | 500 |
| Osa Z | mm | 560 |
| Rychloposuv v osách X/Y/Z | m/min. | 40/40/32 (60/60/60) |
| Pracovní posuv v osách X/Y/Z | m/min. | 12 |
| Vzdálenost čela vřetena od stolu | mm | 150 ~ 710 |
| Vřeteno | ||
| Kužel vřetene | ISO 40 | |
| Pohon vřetene | řemen (přímý) | |
| Otáčky vřetene | min-1 | 12.000 (15.000; 20.000) |
| Výkon motoru vřetene | kW | 11/15 |
| Výkon motoru vřetene (volitelně) | kW | (15/22) |
| Průměr ložisek vřetene | mm | 70 |
| Pracovní stůl | ||
| Rozměr stolu | mm | 800 x 500 |
| Maximální zatížení stolu | kg | 250 |
| Šířka, rozteč a počet T drážek | mm | závitové otvory 32-M16x2Px32L |
| Počet palet | 2 | |
| Čas výměny palety | s | 12 |
| Přesnost najetí | ||
| Přesnost polohování | mm | 0,004 |
| Opakovatelná přesnost | mm | 0,008 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 48 (60) |
| Maximální délka nástroje | mm | 280 |
| Maximální průměr nástroje / přes pozici | mm | 76 / 125 |
| Maximální hmotnost nástroje | kg | 7 |
| Rychlost výměny (nástroj-nástroj) | s | 1,8 |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v osách X / Y | lineární HIWIN | |
| Vedení v ose Z | lineární HIWIN | |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 35 |
| Kapacita obráběcí emulze | L | 430 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 4 340 |
| Hloubka | mm | 3 400 |
| Výška | mm | 3 080 |
| Hmotnost | kg | 9 500 |
Standardní výbava
| řídící systém FANUC 0i-MF Plus |
| automatický zásobník na 48 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| chlazení středem vřetene o tlaku 20 bar |
| přímé závitování |
| plné zakrytování stroje |
| dopravník třísek |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| vzduchová pistole |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| HEIDENHAIN TNC 640 |
| FANUC 31i |
| Automatický zásobník nástrojů |
| 60 nástrojů |
| Vřeteno |
| vysokorychlostní vřeteno 15,000 min-1, přímý pohon |
| vysokorychlostní vřeteno 20,000 min-1, přímý pohon |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 50 bar |
| Systém odvodu třísek |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatické obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatické obrobková sonda BLUM |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrorozvaděč |

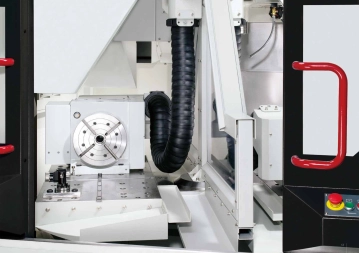

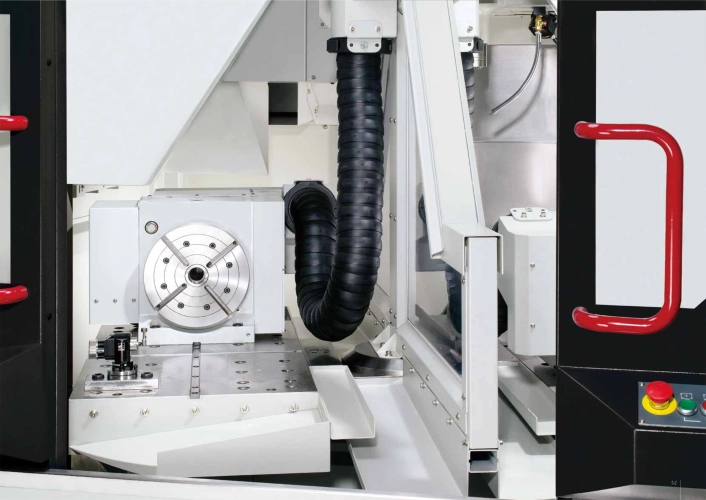

| příprava pro otočný stůl (4.osa) |
| otočný stůl (4.osa) |
