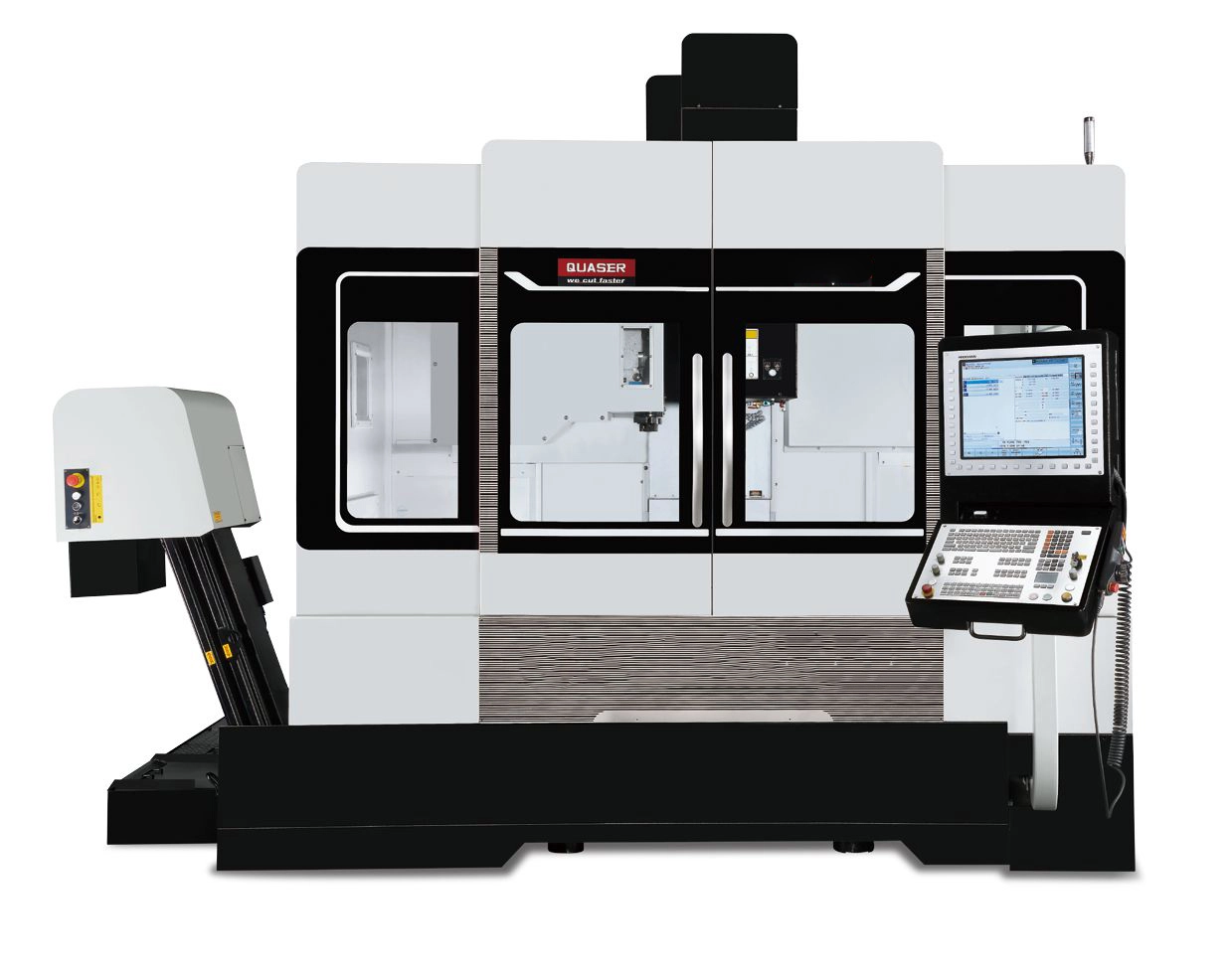

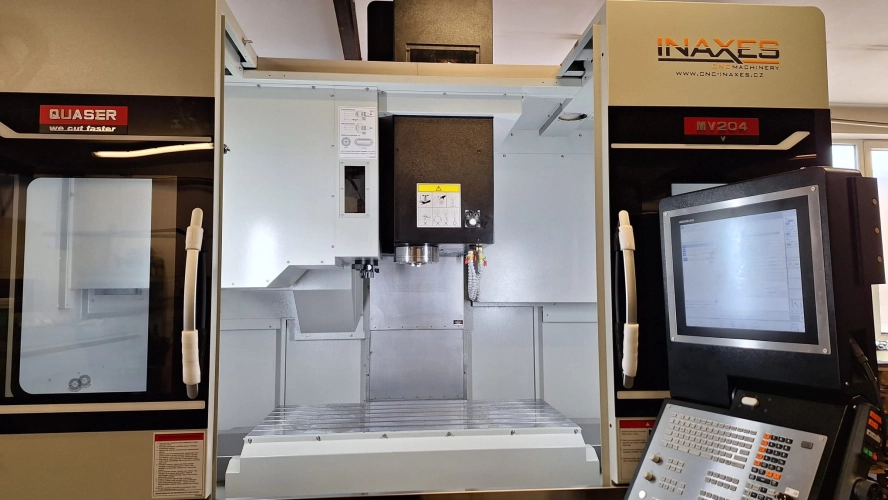

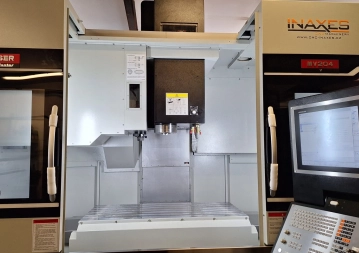

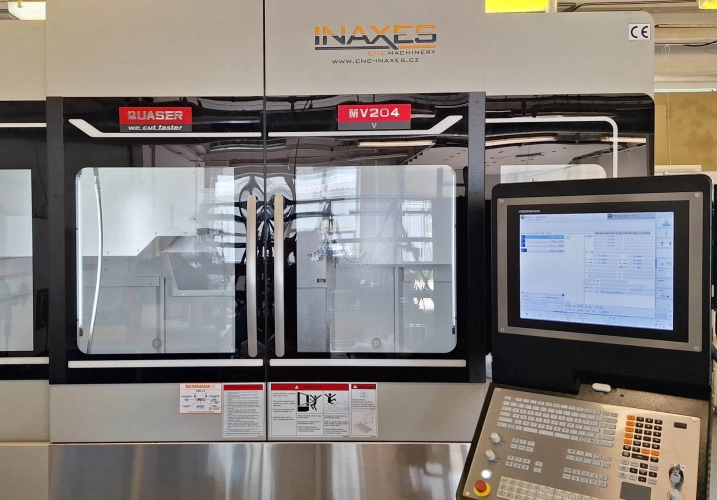

MV 205
Vertikální obráběcí centra modelové řady MV 1 a MV 2 jsou stroje s nejtužším základním skeletem na trhu.
Tuhost je charakteristická vlastnost všech strojů vyráběných firmou QUASER.

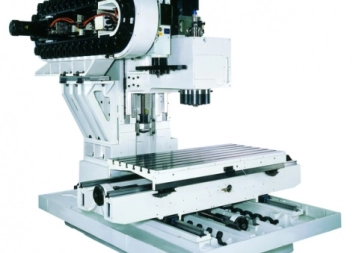

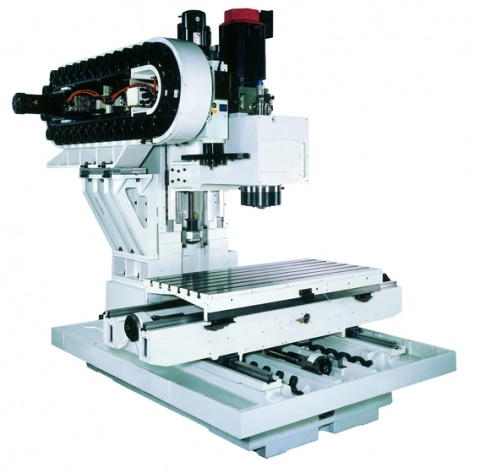

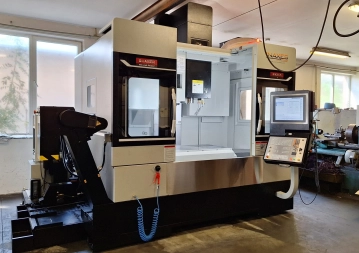

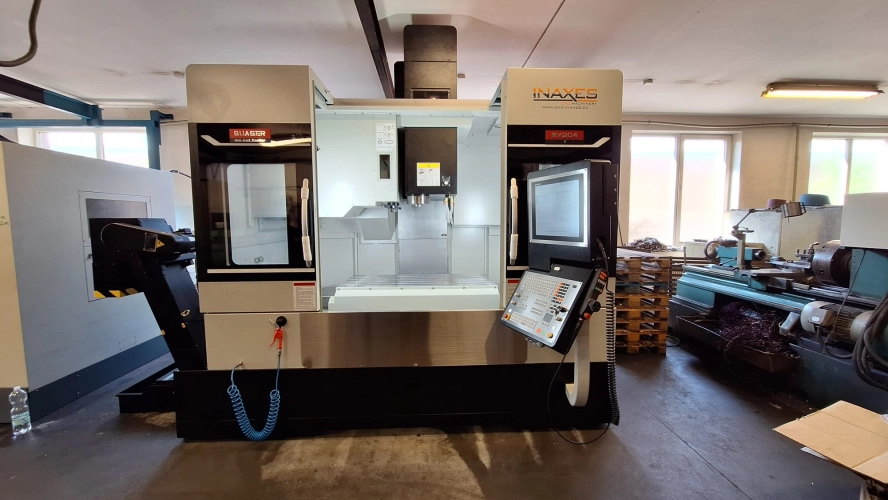

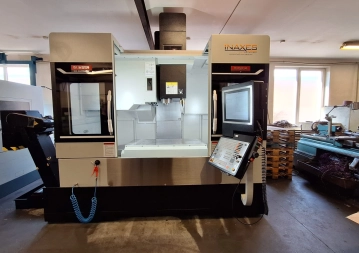

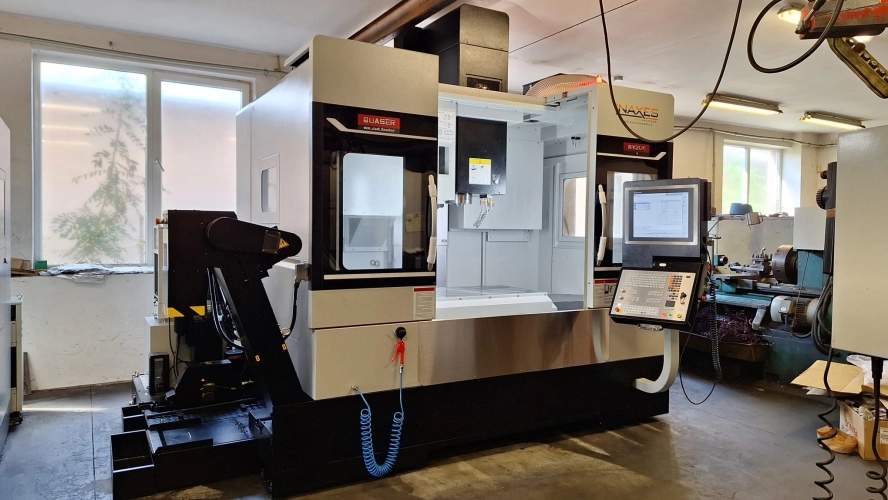

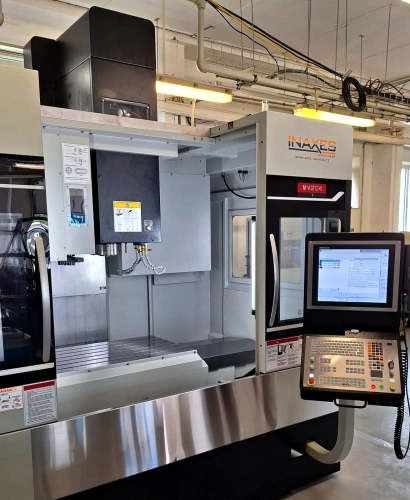

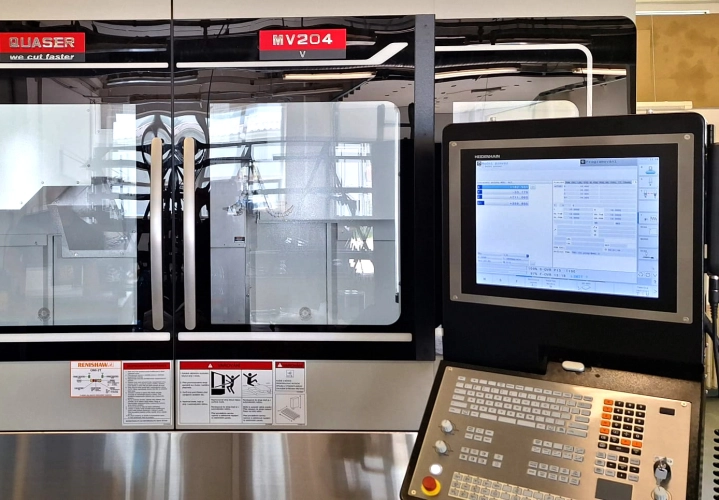

Pro tyto stroje jsou používány lineární valivá vedení ve všech osách a dosahují k dlouhodobé pracovní přesnosti a tuhosti vedení stroje.
| Velikost stolu | 1 400 x 700 mm |
|---|---|
| Rozjezdy X/Y/Z | 1 270/700/610 mm |
| Upínací kužel | ISO 50 |
| Hmotnost stroje | 10 500 kg |

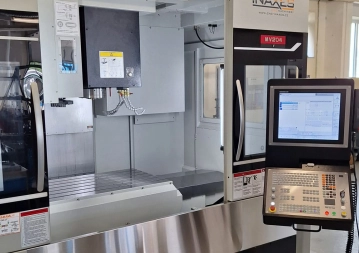

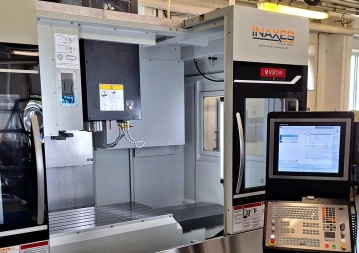

Předností těchto obráběcích center jsou vysoké otáčky vřetena, dostatečné rozměry pracovního stolu a široká boční dvířka na krytech umožňující obrábění objemných obrobků s délkou větší jako je délka stolu.
Stroje jsou standardně vybaveny automatickým zásobníkem pro 30 nástrojů s vysokorychlostní výměnou, volitelně lze vybavit zásobníkem s větším počtem nástrojů.
Vřetena jsou standardně v provedení pro chlazení středem nástroje.

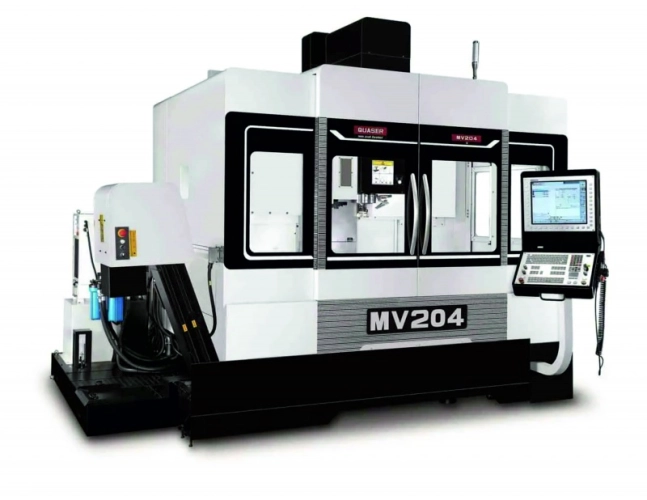

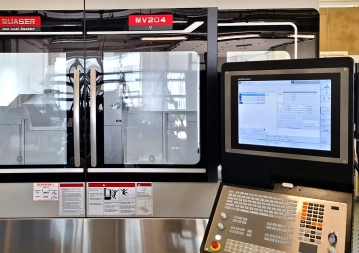

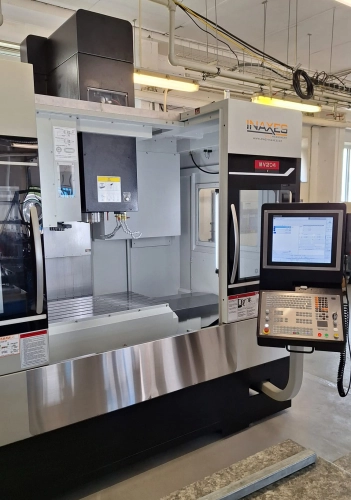

Obráběcí centra řady MV 1 a MV 2 jsou efektivní ekonomickou volbou při vysokých objemech výroby, kde dochází k rychlé návratnosti investice. Při malé a střední kapacitě výroby však tyto centra umožňují výrazně zkrátit výrobní cykly, zvyšovat efektivitu výroby, dosahovat snížení výrobních nákladů jako i dosáhnout uspokojivých ekonomických výsledků v zachování požadované kvality. Stroj je plně zakrytován, jeho design i vybavení je na vysoké úrovni a svým komplexním řešením splňuje náročné požadavky obsluhy.
| Pojezdy | ||
|---|---|---|
| Osa X | mm | 1 270 |
| Osa Y | mm | 700 |
| Osa Z | mm | 610 |
| Rychloposuv v osách X/Y/Z | m/min. | 36/36/36 |
| Vzdálenost čela vřetena od stolu | mm | 190 ~ 800 |
| Vřeteno | ||
| Kužel vřetene | ISO 50 | |
| Pohon vřetene | převodovka (přímý) | |
| Otáčky vřetene | min-1 | 7.500 (15.000) |
| Pracovní stůl | ||
| Rozměr stolu | mm | 1 400 x 700 |
| Maximální zatížení stolu | kg | 1 800 |
| Přesnost najetí | ||
| Přesnost polohování | mm | 0,008 |
| Opakovatelná přesnost | mm | 0,004 |
| Výměník nástrojů | ||
| Typ | ramenový | |
| Počet nástrojů | ks | 30 (40) |
| Maximální délka nástroje | mm | 350 |
| Maximální průměr nástroje / přes pozici | mm | 125 / 200 |
| Maximální hmotnost nástroje | kg | 15 |
| Napájení a náplně stroje | ||
| Celkový příkon | kVA | 40 |
| Kapacita obráběcí emulze | L | 600 |
| Pracovní tlak vzduchu | bar | 6 |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 3 700 |
| Hloubka | mm | 3 900 |
| Výška | mm | 3 650 |
| Hmotnost | kg | 10 500 |
Standardní výbava
| automatický zásobník na 30 nástrojů |
| vřeteno chlazené olejem |
| ofuk vřetena vzduchem |
| oplach vřetena |
| centrální systém automatického mazání |
| systém chlazení a oplachu třísek |
| chlazení středem vřetene o tlaku 8 bar |
| přímé závitování |
| plné zakrytování stroje |
| škrabkový dopravník třísek |
| příprava pro otočný stůl (4.osa) |
| výměník tepla pro elektrickou skříň |
| automatické vypnutí |
| oplachová pistole |
| polohovací šrouby a bloky |
| výkonné osvětlení pracovního prostoru |
| ethernetové rozhraní RS232 |
| polohovatelný řídící panel |
| ruční kolečko MPG |
| signalizační světla |
| stroj dle CE normy |
Volitelná výbava
| Řídící systém |
| HEIDENHAIN TNC 640 |
| FANUC 0i-MF PLUS / 31i |
| Automatický zásobník nástrojů |
| 40 nástrojů |
| Vřeteno |
| vysokorychlostní vřeteno 7,500 min-1, + převodovka |
| vysokorychlostní vřeteno 15,000 min-1, přímý pohon |
| Chladicí kapalina CTS |
| chlazení středem vřetene o tlaku 20 bar |
| chlazení středem vřetene o tlaku 50 bar |
| olejový skimmer |
| filtrační jednotka |
| Systém odvodu třísek |
| dopravník třísek (bubnový / velko objemový typ) |
| jednotka odsávání olejové mlhy |
| Měřicí systém - sondy |
| automatická nástrojová sonda RENISHAW |
| automatická obrobková sonda RENISHAW |
| automatická nástrojová sonda BLUM |
| automatická obrobková sonda BLUM |
| Ostatní |
| přímé odměřování lineárními pravítky Heidenhain pro osu X,Y,Z |
| klimatizační jednotka pro elektrickou skříň |
| vzduchová pistole |
| rotační okno |
| otočný stůl (4.osa) |
