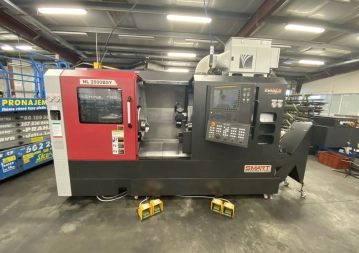

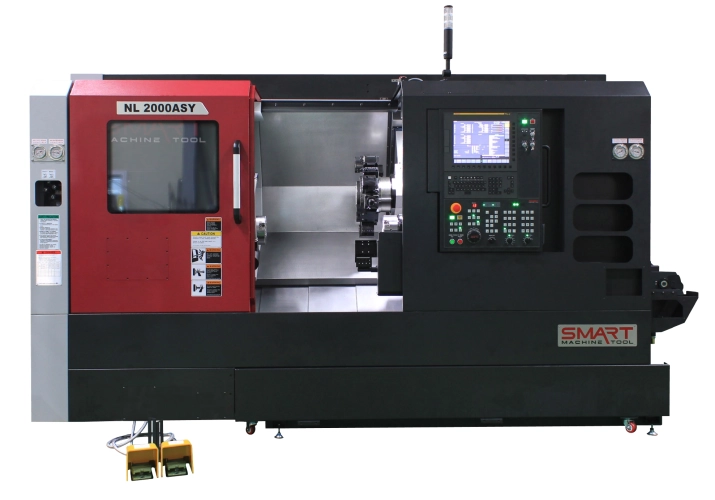

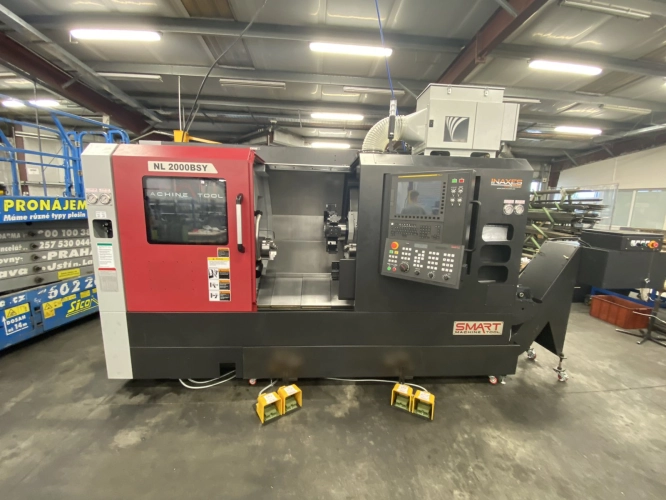

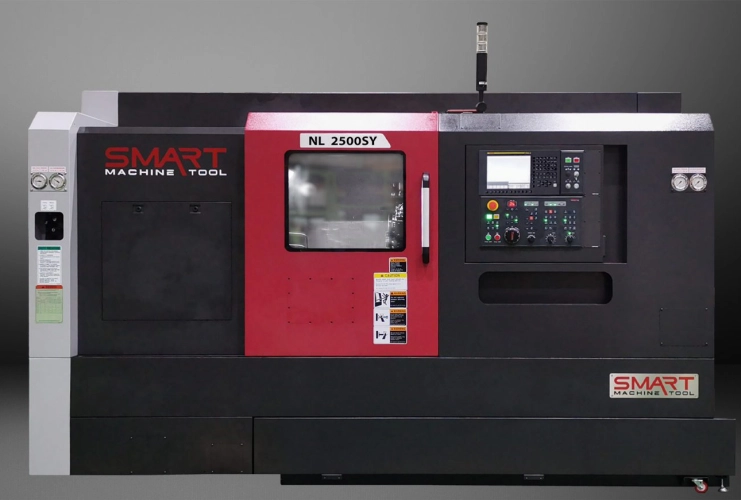

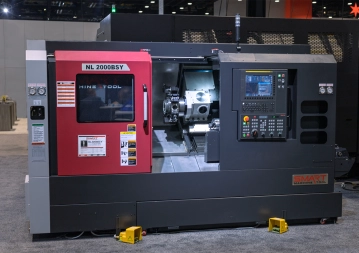

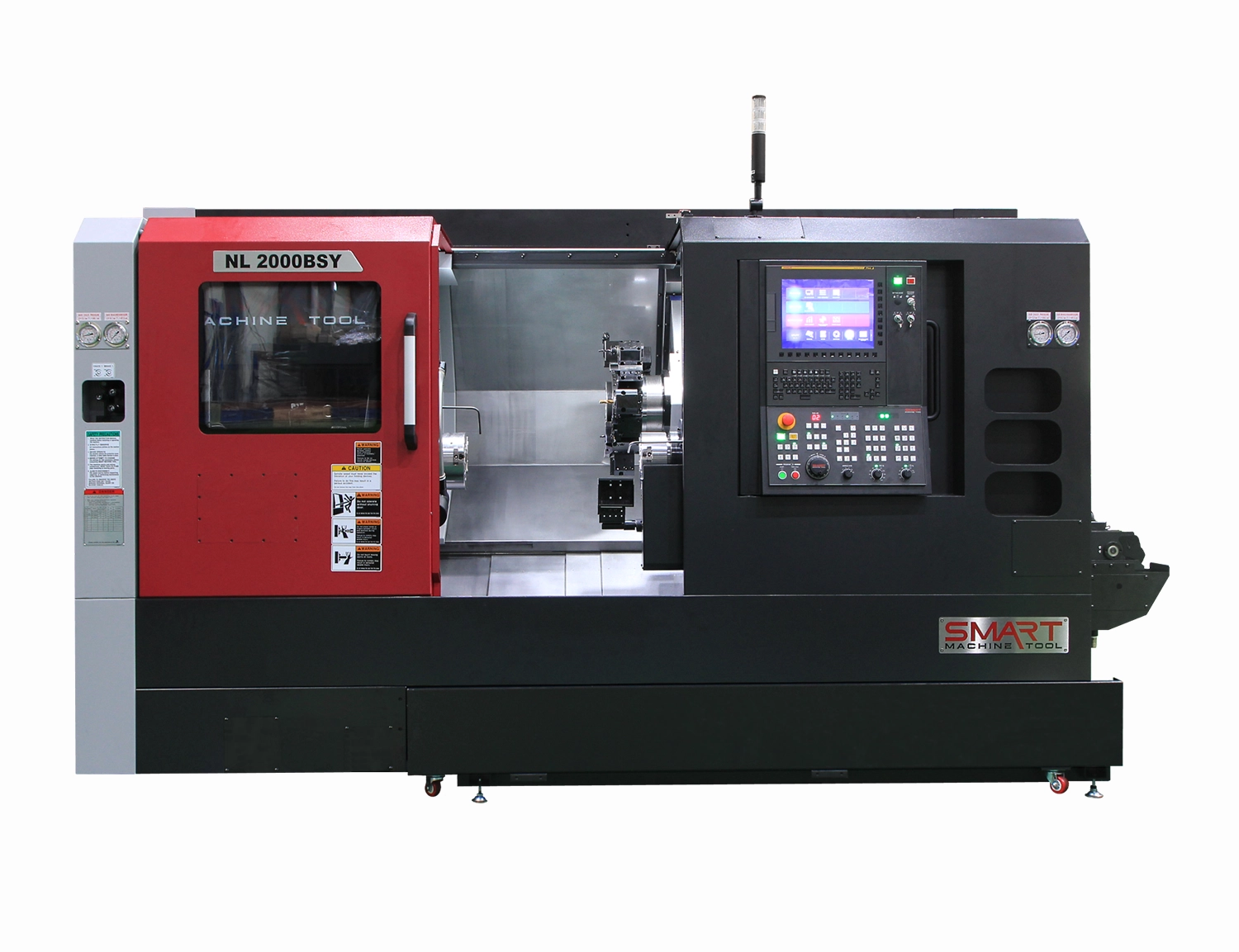

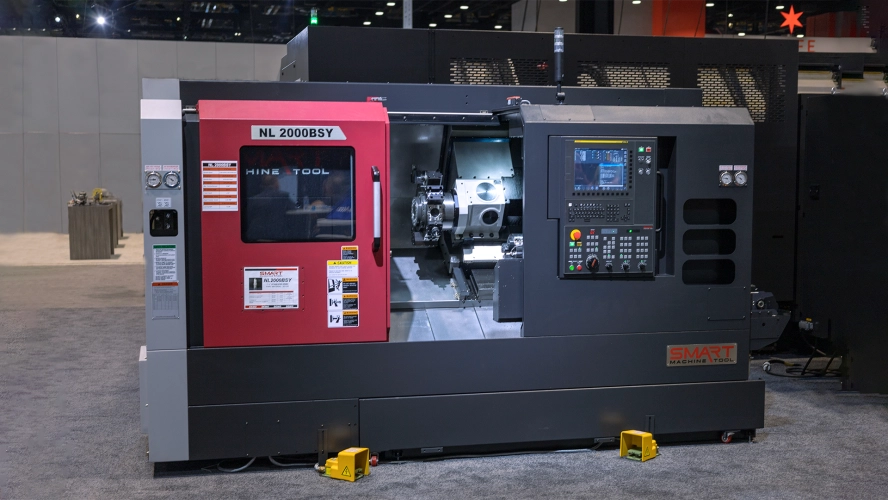

Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou a velkoobjemovou výrobu.

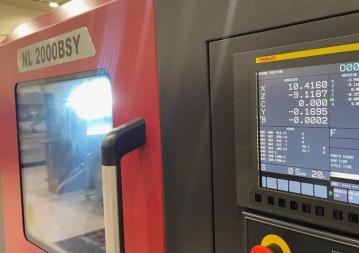

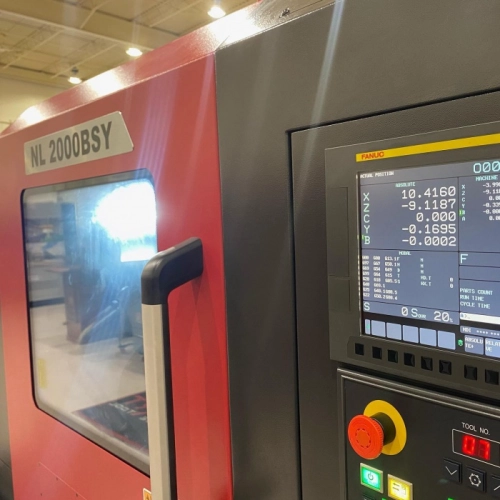

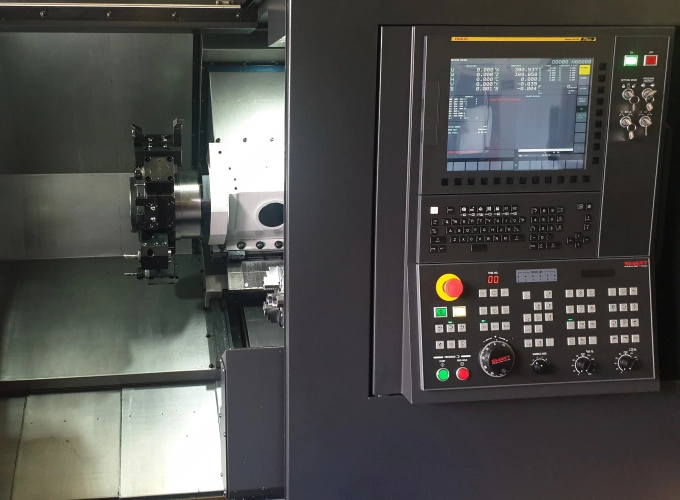

Řídící systém FANUC 0i-TF PLUS dokáže výrazně eliminovat časy nutné k naprogramování výrobku.
Max. průměr tyče | 68 / 52 mm |
---|---|
Průměr sklíčidla | 203 (8“)/153 (6“) (203 (8“)) mm |
Obráběný průměr | 411 mm |
Obráběná délka | 735 mm |

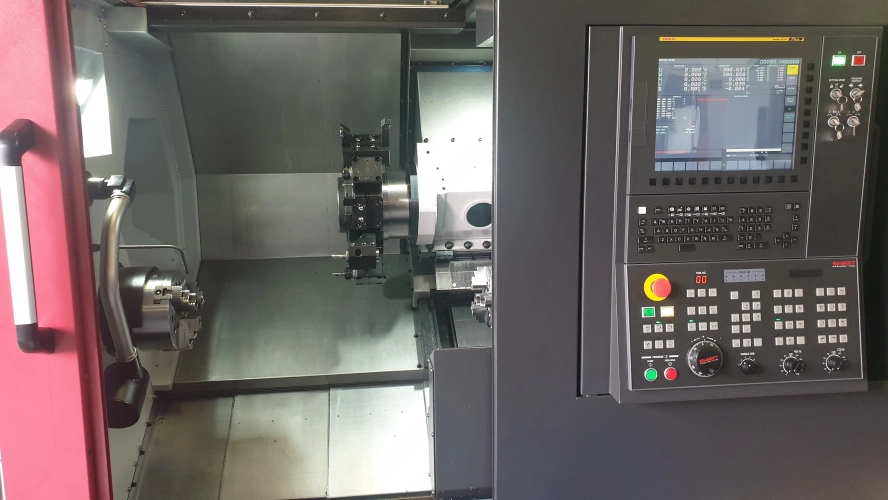

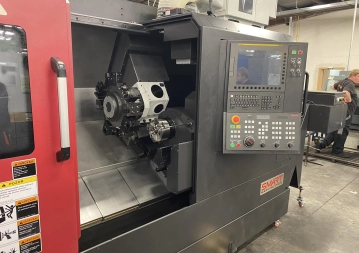

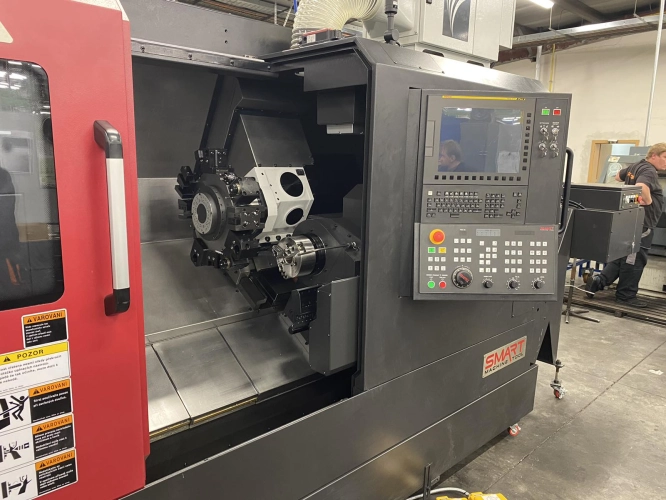

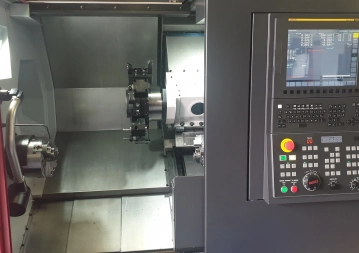

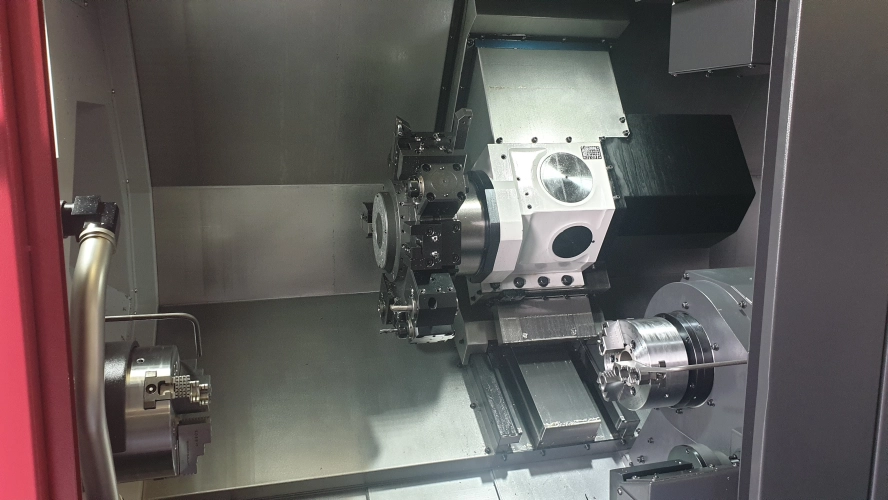

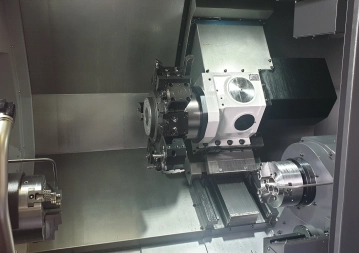

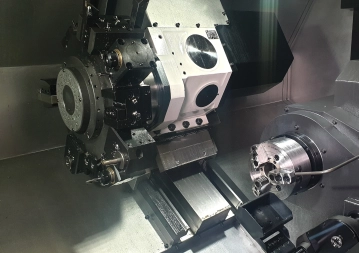

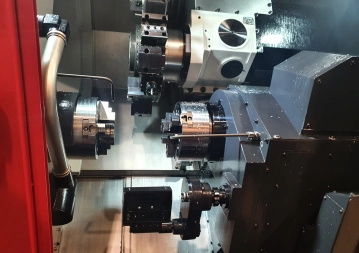

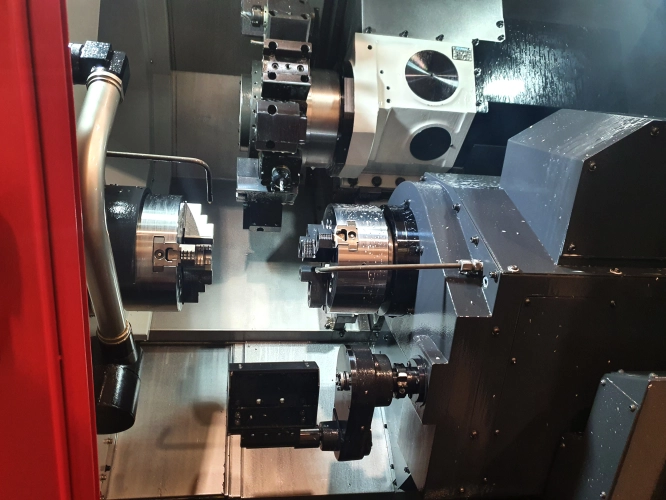

Standardním vybavením je 15" TFT monitor, hlavní a vedlejší vřeteno, hydraulická sklíčidla, nástrojová sonda, nástrojová revolverová hlava EWS včetně Y osy s diskem BMT55, lopatka pro odebírání obrobku včetně obrobkového dopravníku a dopravník třísek.

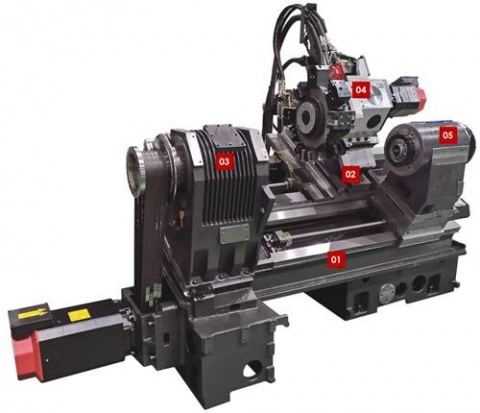

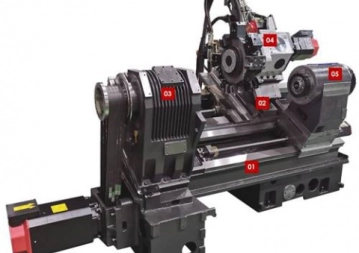

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti.
Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby.
Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Základní údaje | ||
---|---|---|
Počet řízených os | 6 | |
Točný průměr nad ložem | mm | 810 |
Točný průměr nad suportem | mm | 720 |
Max. průměr obrábění | mm | 411 |
Pracovní délka | mm | 735 |
Pojezdy | ||
Příčný posuv - osa X | mm | 239 |
Podélný posuv - osa Z | mm | 830 |
Posuv v ose Y | mm | 110 (+/- 55) |
Posuv v ose B | mm | 830 |
Rychlost posuvu osy X | m/min. | 30 |
Rychlost posuvu osy Z | m/min. | 30 |
Rychlost posuvu osy Y | m/min. | 10 |
Rychlost posuvu osy B | m/min. | 30 |
Vřeteno | ||
Ústí vřetena hlavní / vedlejší | A2-6 / A2-6 | |
Průchod vřetena hlavní / vedlejší | mm | 68 / 52 |
Otáčky vřetena hlavní / vedlejší | min-1 | 4.500 / 5.000 |
Kroutící moment na hlavním / vedlejším | Nm | 376 / 135 |
Průměr hydraulického sklíčidla hlavní / vedlejší | mm | 203 (8“) / 203 (8“) |
Nástroje | ||
Počet nástrojových míst | pozic | 12(24) / BMT55 |
Rozměr upínacích nástrojů | mm | 25 x 25 |
Průměr vyvrtávacích nástrojů | mm | 40 |
Otáčky poháněných nástrojů | min-1 | 5.000 |
Koník | ||
Průměr pinoly | mm | - |
Vysunutí pinoly | mm | - |
Kužel pinoly | - | |
Motor | ||
Hlavní vřeteno | kW | 15/18,5 |
Poháněné nástroje | kW | 3,7/5,5 |
Vedlejší vřeteno | kW | 11/15 |
Konstrukce stroje | ||
Materiál základny stroje | litina | |
Vedení v ose Z | kluzné | |
Vedení v ose X | kluzné | |
Vedení v ose Y | lineární | |
Údaje stroje | ||
Šířka (z pohledu obsluhy) | mm | 4 625 |
Hloubka | mm | 1 818 |
Výška | mm | 2 095 |
Hmotnost | kg | 5 800 |

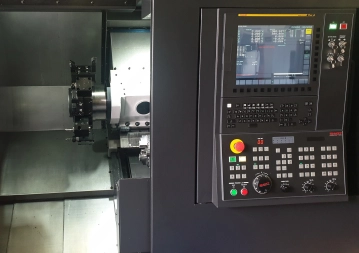

řídicí systém FANUC 0i-TF PLUS včetně 15“ TFT |
dílenské programování s funkcí Manuál guide i |
vřetena chlazená olejem |
hydraulická sklíčidla |
1 sada tvrdých a 2 sady měkkých čelistí ke každému sklíčidlu |
ofukování sklíčidla pro každé vřeteno |
manuální nástrojová sonda |
12-ti polohová nástrojová hlava s upínáním BMT |
základní sada držáků |
automatická lopatka pro zachycování obrobku |
obrobkový dopravník |
dopravník třísek |
automatický mazací systém |
chladící systém o tlaku 20 bar |
olejový skimmer |
výměník tepla pro elektrickou skříň |
příprava pro podavač ,,INTERFACE“ |
úplné krytí pracovního prostoru |
posuvné dveře s okny |
osvětlení pracovního prostoru |
tří barevné indikační světlo |
transformátor |
stroj dle CE normy |
Upínání |
držáky nástrojů |
Ostatní |
jednotka odsávání olejové mlhy |
vzduchová pistole |
oplachovací pistole |
automatické dveře |
vozík na třísky |
podavač tyčí |
