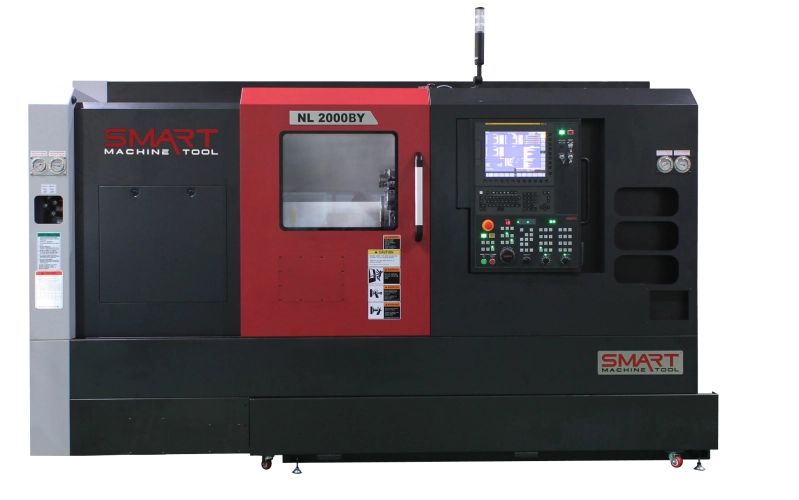

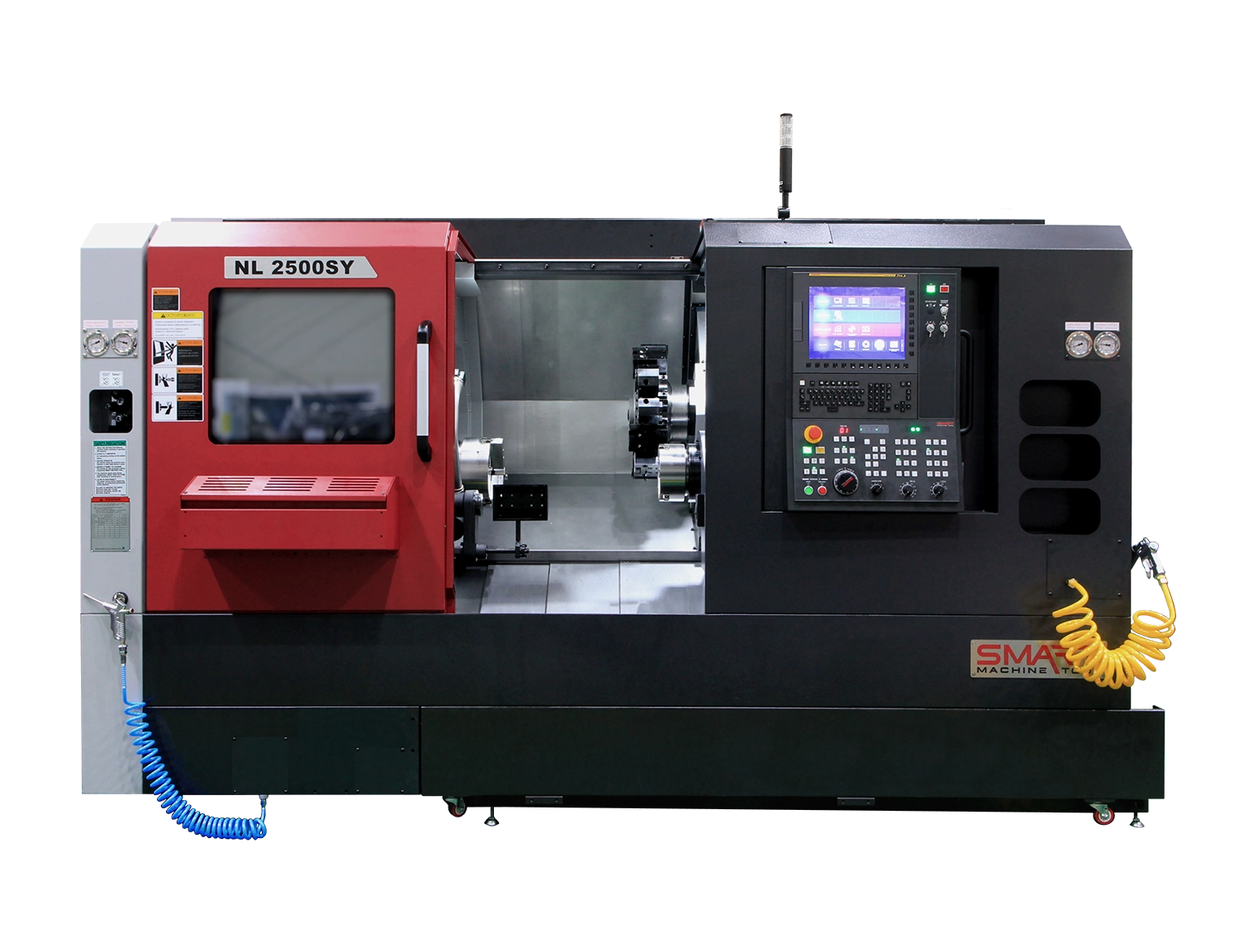

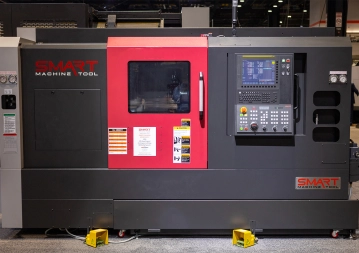

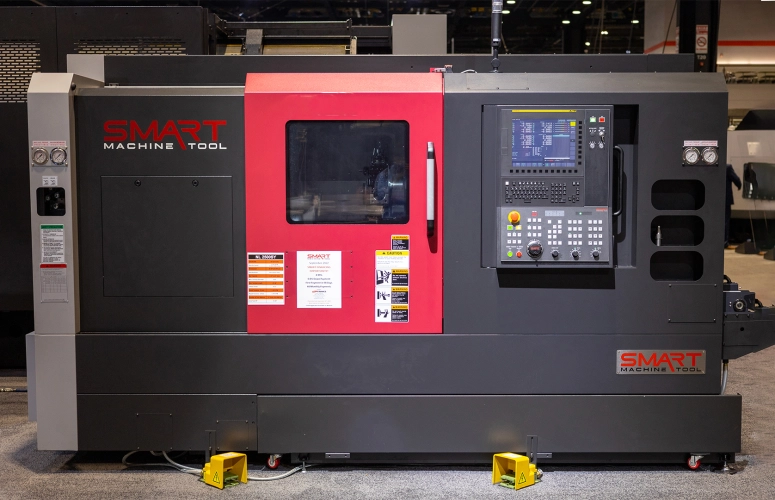

NL 2500Y

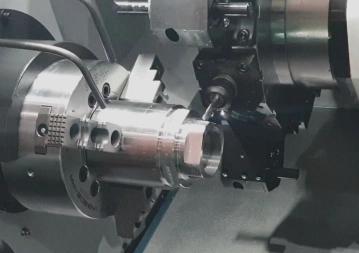

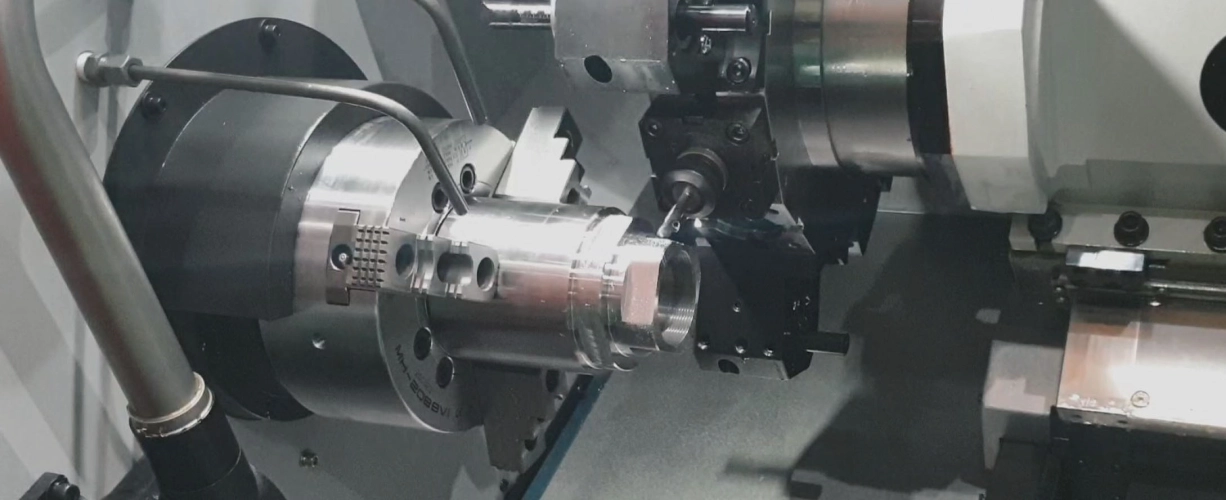

Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou a velkoobjemovou výrobu.

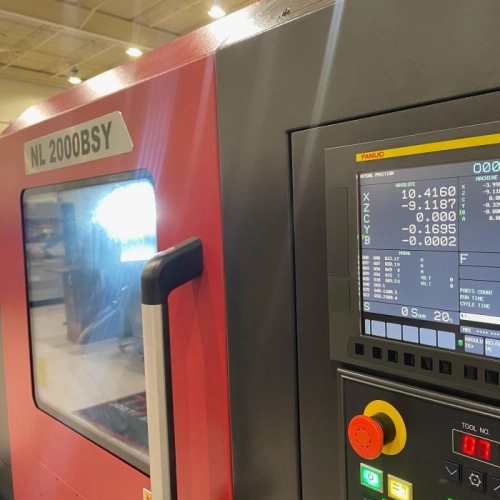

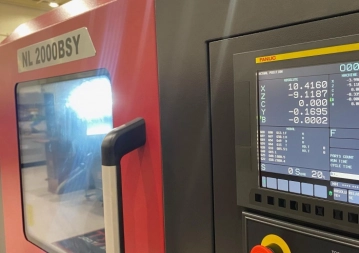

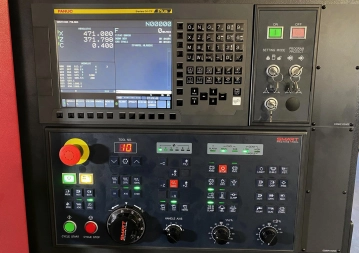

Řídící systém FANUC 0i-TF PLUS dokáže výrazně eliminovat časy nutné k naprogramování výrobku.
| Max. průměr tyče | 82 mm |
|---|---|
| Průměr sklíčidla | 254 (10“) mm |
| Obráběný průměr | 376 mm |
| Obráběná délka | 700 mm |

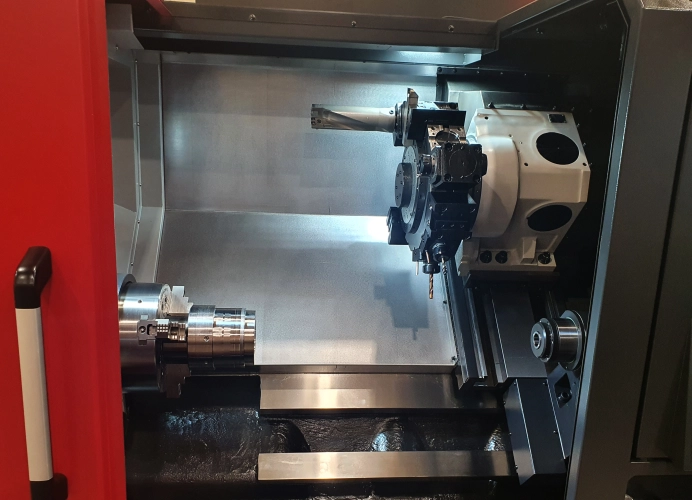

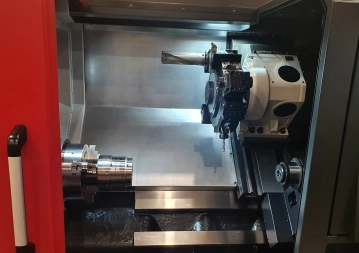

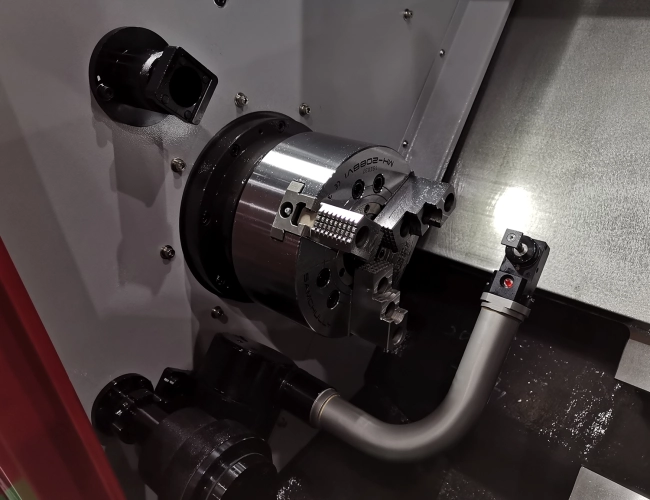

Standardním vybavením je 15" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, nástrojová revolverová hlava EWS včetně Y osy s diskem BMT65, lopatka pro odebírání obrobku, řízený koník a dopravník třísek.

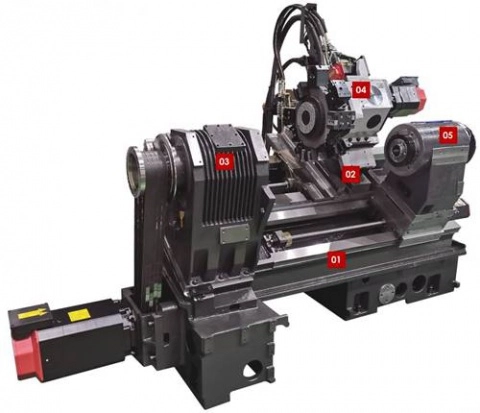

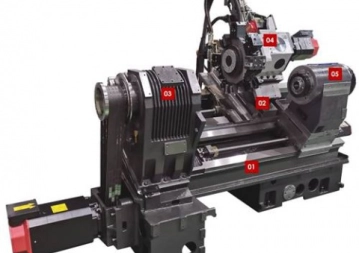

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti.
Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby.
Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
| Základní údaje | ||
|---|---|---|
| Počet řízených os | 4 | |
| Točný průměr nad ložem | mm | 685 |
| Točný průměr nad suportem | mm | 575 |
| Max. průměr obrábění | mm | 376 |
| Pracovní délka | mm | 700 |
| Pojezdy | ||
| Příčný posuv - osa X | mm | 260 |
| Podélný posuv - osa Z | mm | 830 |
| Posuv v ose Y | mm | 105 (+/- 52,5) |
| Posuv v ose B | mm | 800 |
| Rychlost posuvu osy X | m/min. | 30 |
| Rychlost posuvu osy Z | m/min. | 30 |
| Rychlost posuvu osy Y | m/min. | 10 |
| Rychlost posuvu osy B | m/min. | 30 |
| Vřeteno | ||
| Ústí vřetena hlavní / vedlejší | A2-8 / - | |
| Průchod vřetena hlavní / vedlejší | mm | 82 / - |
| Otáčky vřetena hlavní / vedlejší | min-1 | 4.000 / - |
| Kroutící moment na hlavním / vedlejším | Nm | 647 / - |
| Průměr hydraulického sklíčidla hlavní / vedlejší | mm | 254 (10“) / - |
| Nástroje | ||
| Počet nástrojových míst | pozic | 12(24) / BMT65 |
| Rozměr upínacích nástrojů | mm | 25 x 25 |
| Průměr vyvrtávacích nástrojů | mm | 50 |
| Otáčky poháněných nástrojů | min-1 | 5.000 |
| Koník | ||
| Průměr pinoly | mm | 110 |
| Vysunutí pinoly | mm | 100 |
| Kužel pinoly | MT5 (servo motor) | |
| Motor | ||
| Hlavní vřeteno | kW | 18,5/26 |
| Poháněné nástroje | kW | 5,5/7,5 |
| Vedlejší vřeteno | kW | - |
| Konstrukce stroje | ||
| Materiál základny stroje | litina | |
| Vedení v ose Z | kluzné | |
| Vedení v ose X | kluzné | |
| Vedení v ose Y | lineární | |
| Údaje stroje | ||
| Šířka (z pohledu obsluhy) | mm | 4 820 |
| Hloubka | mm | 1 818 |
| Výška | mm | 2 095 |
| Hmotnost | kg | 6 000 |
Standardní výbava

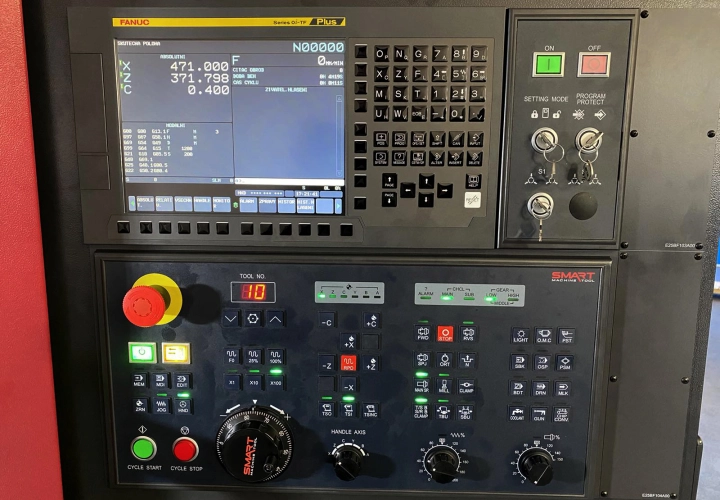

| řídicí systém FANUC 0i-TF PLUS včetně 15“ TFT |
| dílenské programování s funkcí Manuál guide i |
| vřeteno chlazené olejem |
| hydraulické sklíčidlo |
| 1 sada tvrdých a 2 sady měkkých čelistí |
| ofukování sklíčidla |

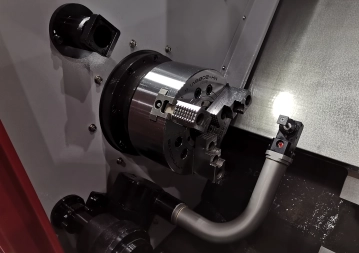

| manuální nástrojová sonda |

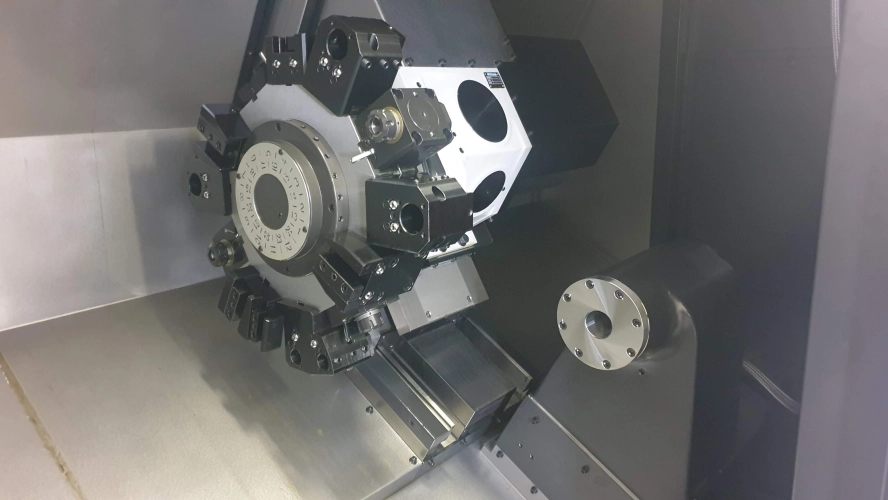

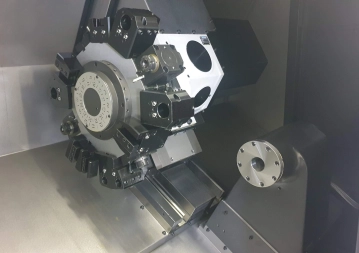

| 12-ti polohová nástrojová hlava s upínáním BMT |
| základní sada držáků |
| automatická lopatka pro zachycování obrobku |
| obrobkový dopravník |

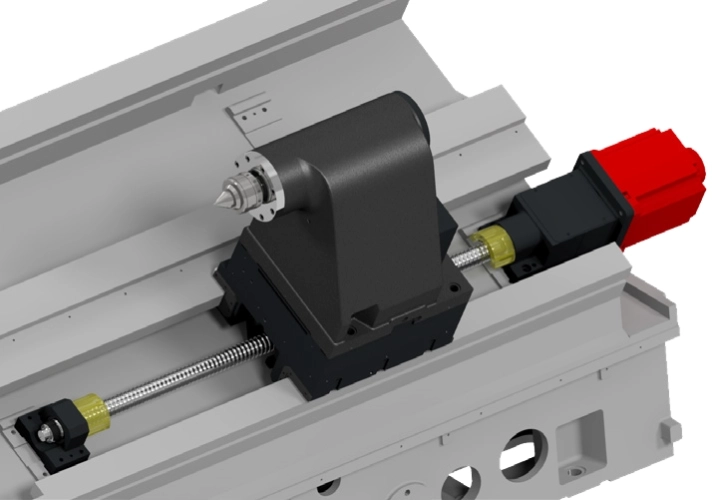

| podpěrný koník řízený servo pohonem |
| dopravník třísek |
| automatický mazací systém |
| chladící systém o tlaku 20 bar |
| olejový skimmer |
| výměník tepla pro elektrickou skříň |
| příprava pro podavač ,,INTERFACE“ |
| úplné krytí pracovního prostoru |
| posuvné dveře s okny |
| osvětlení pracovního prostoru |
| tří barevné indikační světlo |
| transformátor |
| stroj dle CE normy |
Volitelná výbava
| Upínání |
| držáky nástrojů |
| Ostatní |
| jednotka odsávání olejové mlhy |
| vzduchová pistole |
| oplachovací pistole |
| automatické dveře |
| vozík na třísky |
| podavač tyčí |
