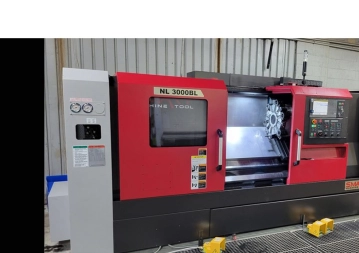

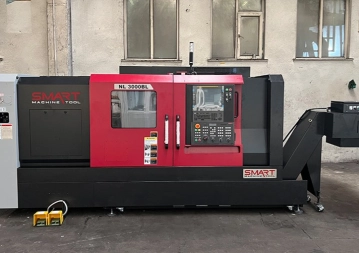

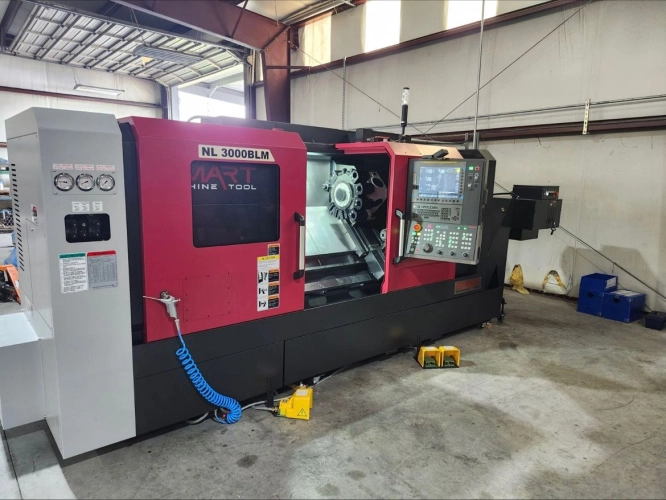

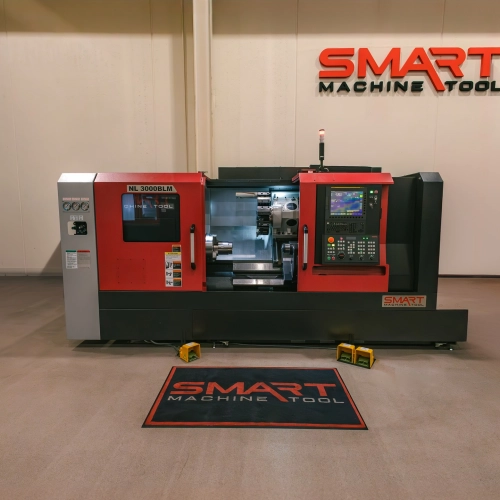

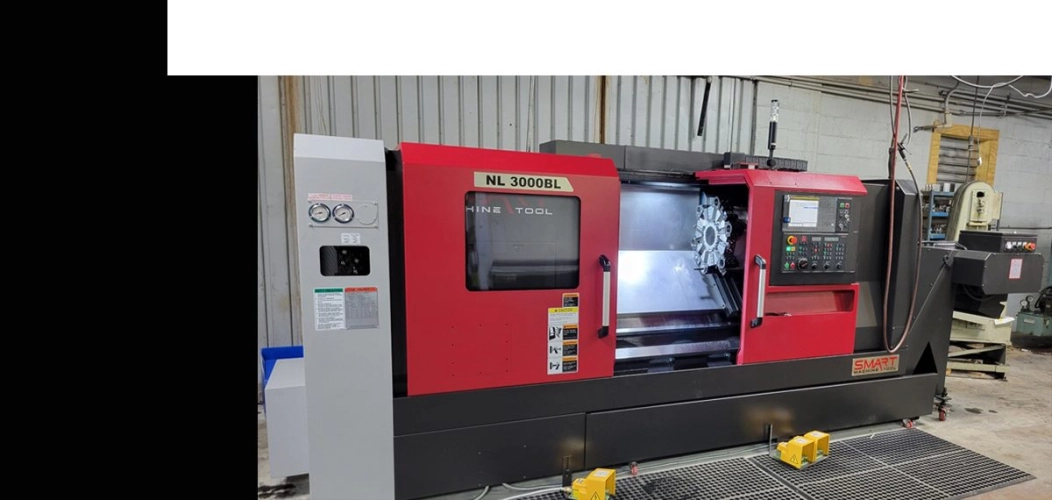

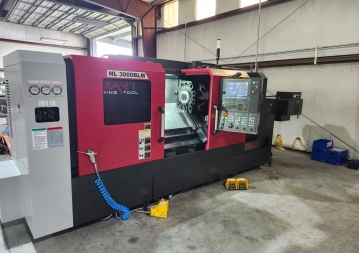

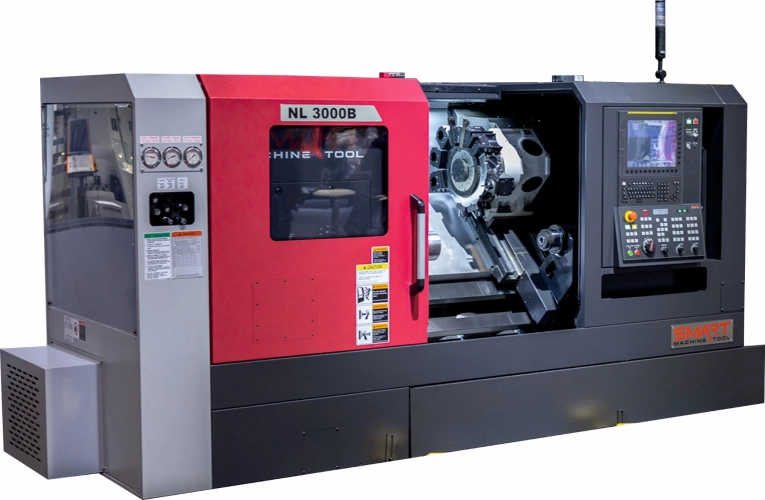

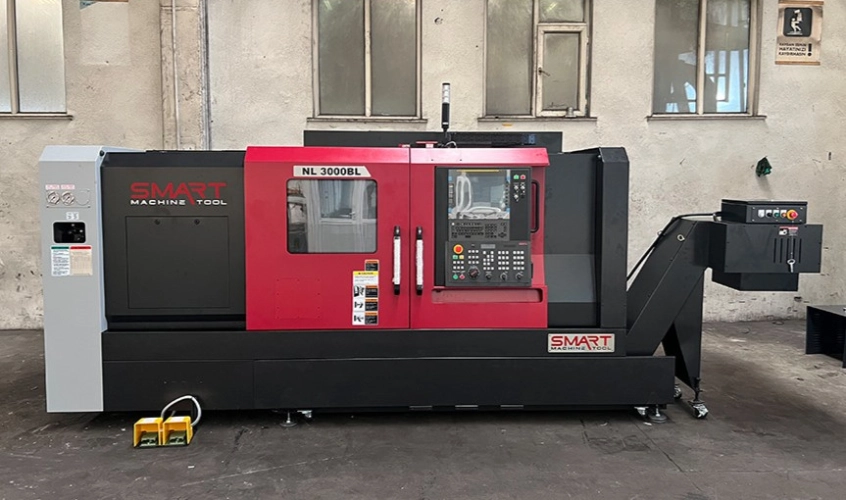

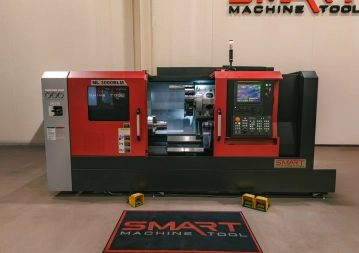

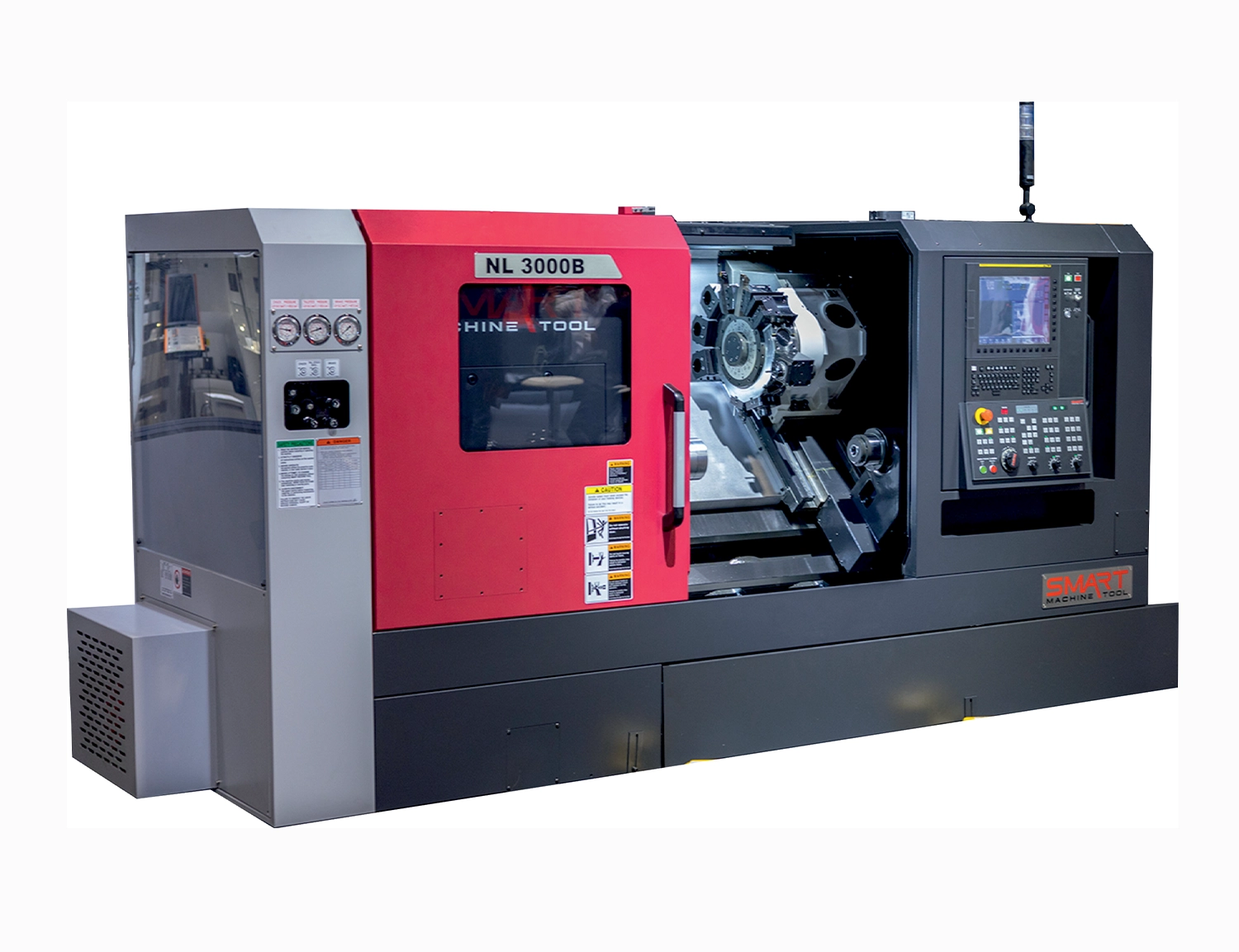

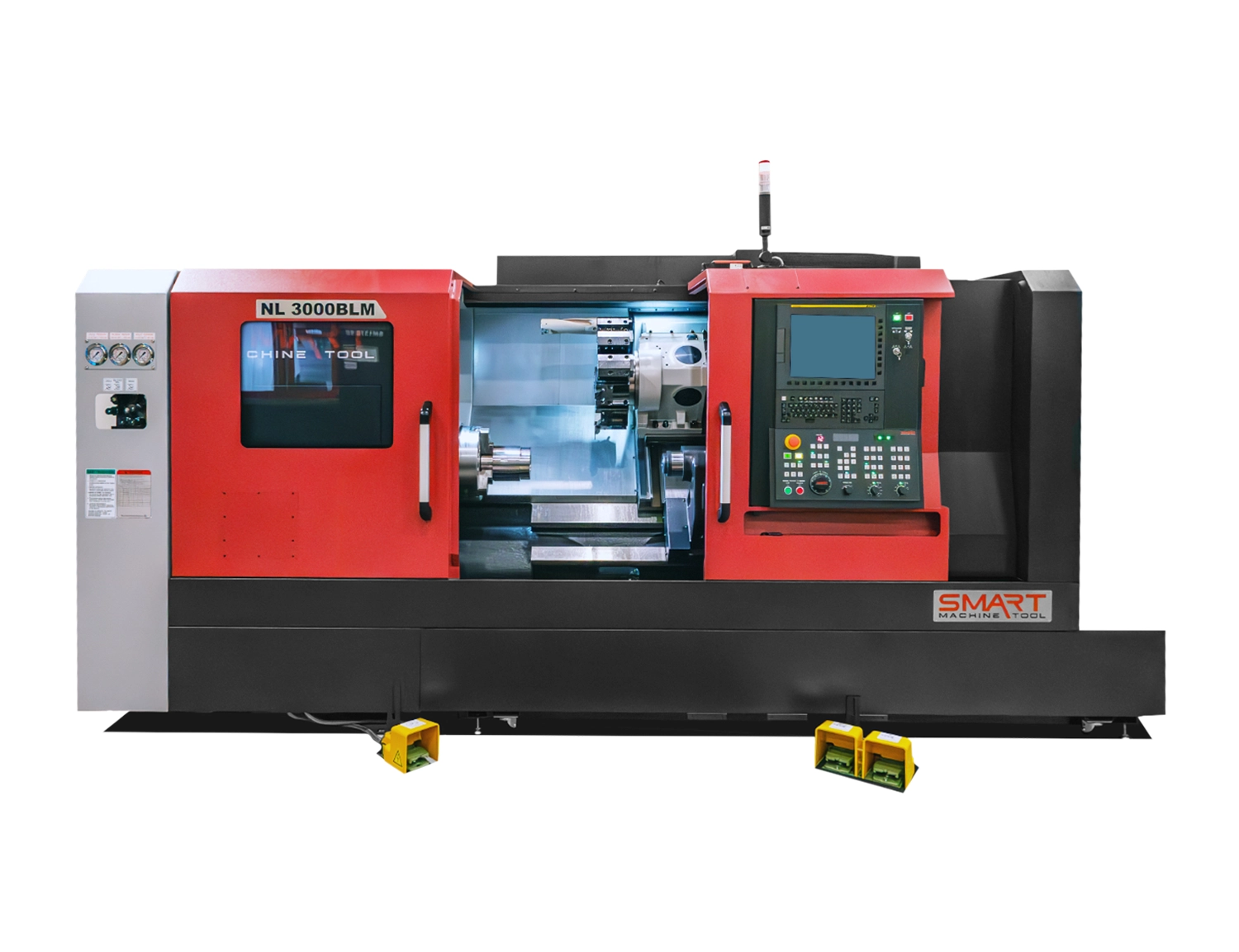

Tyto soustruhy koncepce se šikmým ložem jsou určeny pro produktivní obrábění nejen z tyčového materiálu, ale i přírub jak pro kusovou, tak i pro malosériovou a velkoobjemovou výrobu.
Řídící systém FANUC 0i-TF PLUS dokáže výrazně eliminovat časy nutné k naprogramování výrobku.

Nezávazně poptat
Max. průměr tyče 103 mm
Průměr sklíčidla 305 (12“) mm
Obráběný průměr 450 mm
Obráběná délka 1 050 mm

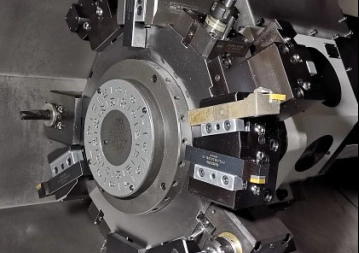

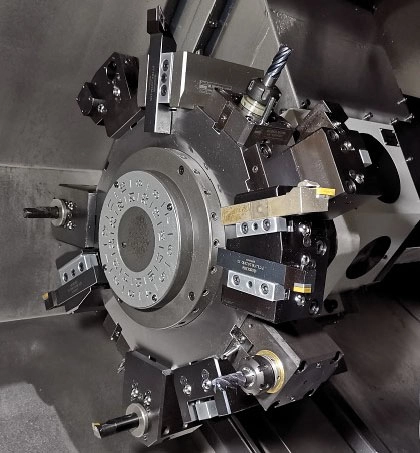

Standardním vybavením je 15" TFT monitor, hydraulické sklíčidlo, nástrojová sonda, nástrojová revolverová hlava s plně řízenou C osou a pohaněnými nástroji pro obrábění v osách C-Z nebo C-X s diskem BMT65, hydraulický koník a dopravník třísek.

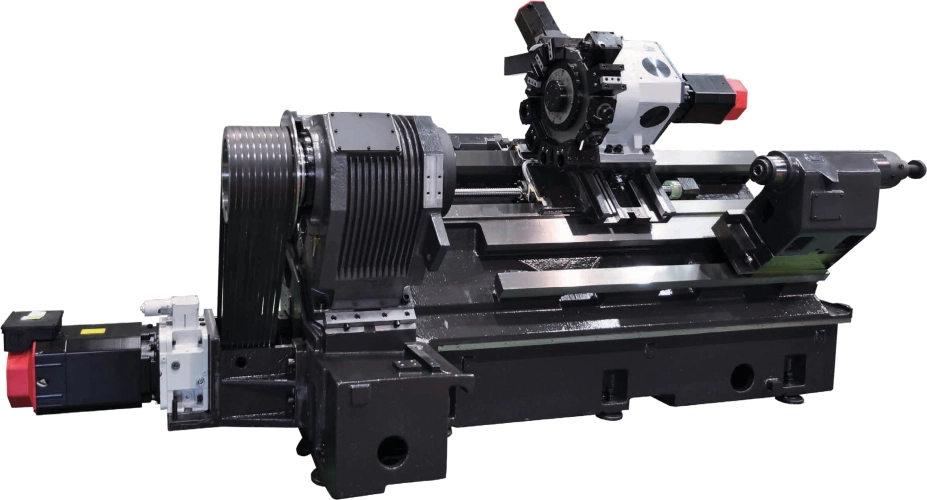

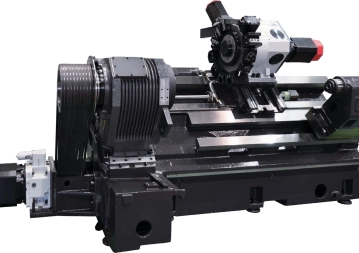

Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti.
Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby.

Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.

Základní údaje
Počet řízených os3
Točný průměr nad ložemmm700
Výška středu vřetenamm1 985
Točný průměr nad suportemmm510
Max. průměr obráběnímm450
Pracovní délkamm1 050
Pojezdy
Příčný posuv (osa X)mm270
Podélný posuv (osa Z)mm1 120
Rychlost posuvu osy Xm/min.24
Rychlost posuvu osy Zm/min.30
Vřeteno
Otáčky vřetenemin-12.800
Ústí vřetenaA2-11
Průchod vřetenamm103
Průměr hydraulického sklíčidlamm305 (12“)
Kroutící moment na vřeteniNm1 630
Nástroje
Počet nástrojových místpozic12(24) / BMT65
Rozměr upínacích nástrojůmm25 x 25
Průměr vyvrtávacích nástrojůmm50
Otáčky poháněných nástrojůmin-15.000
Koník
Průměr pinolymm110
Vysunutí pinolymm100
Kužel pinolyMT4 (vestavný)
Motor
Hlavní vřetenokW22/35
Poháněné nástrojekW5,5/7,5
Konstrukce stroje
Materiál základny strojelitina
Vedení v ose Zkluzné
Vedení v ose Xkluzné
Údaje stroje
Šířka (z pohledu obsluhy)mm4 996
Hloubkamm1 678
Hmotnostkg6 900

Standardní výbava

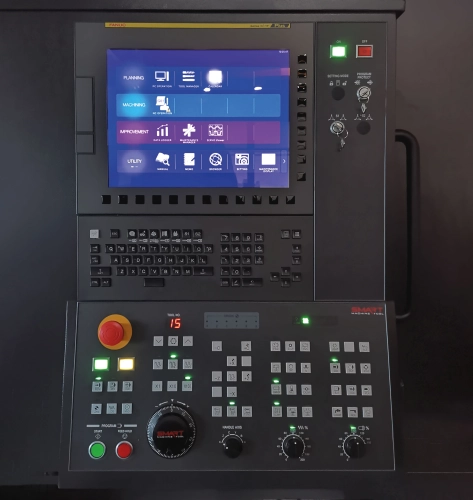

řídicí systém FANUC 0i-TF PLUS včetně 15“ TFT
dílenské programování s funkcí Manuál guide i
vřeteno chlazené olejem
hydraulické sklíčidlo
1 sada tvrdých a 2 sady měkkých čelistí
manuální nástrojová sonda
12-ti polohová nástrojová hlava
základní sada držáků
podpěrný koník s hydraulickým výsuvem pinoly
dopravník třísek
automatický mazací systém
chladící systém o tlaku 10 bar
olejový skimmer
výměník tepla pro elektrickou skříň
příprava pro podavač ,,INTERFACE“
úplné krytí pracovního prostoru
posuvné dveře s okny
osvětlení pracovního prostoru
tří barevné indikační světlo
transformátor
stroj dle CE normy

Volitelná výbava


Upínání
držáky nástrojů
příprava pro hydraulickou lunetu
automatická hydraulická luneta ATLING, SMW
Ostatní
jednotka odsávání olejové mlhy
vzduchová pistole
oplachovací pistole
automatické dveře
ofuk sklíčidla
vozík na třísky
podavač tyčí
