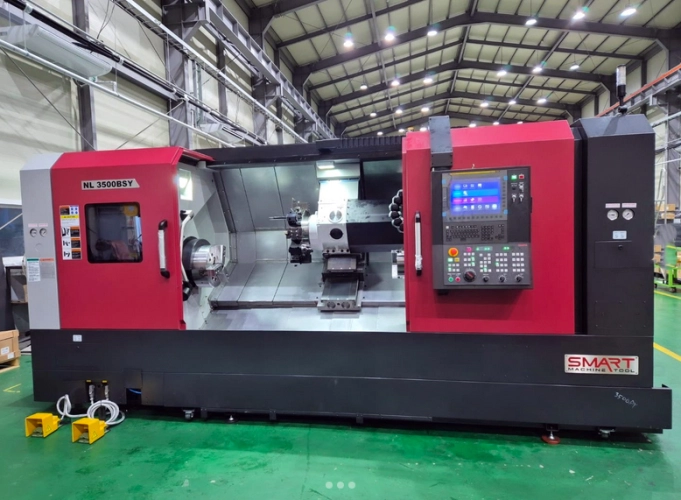

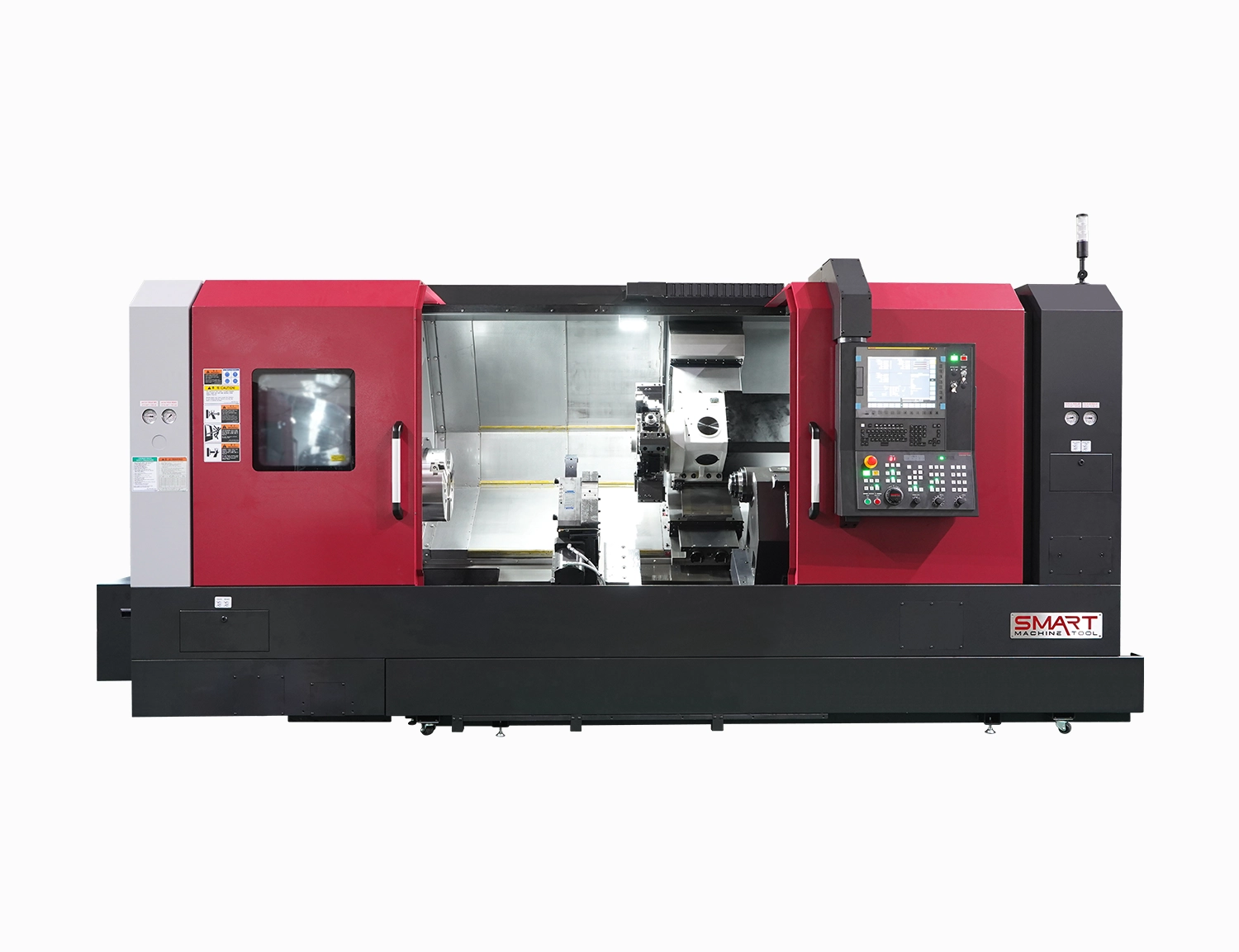

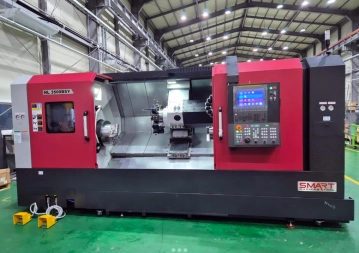

NL 3500SY
Výkonný, tuhý a přesný šestiosý horizontální soustruh s Y- osou, protivřetenem a s poháněnými nástroji, vhodný pro složité díly z těžko obrobitelných materiálů. Max. průměr soustružené tyče 103 mm a max. délka soustružení 1 500 mm.
advantages

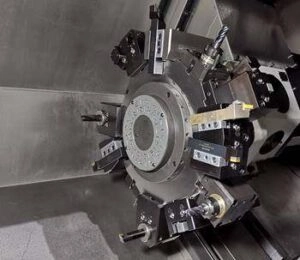

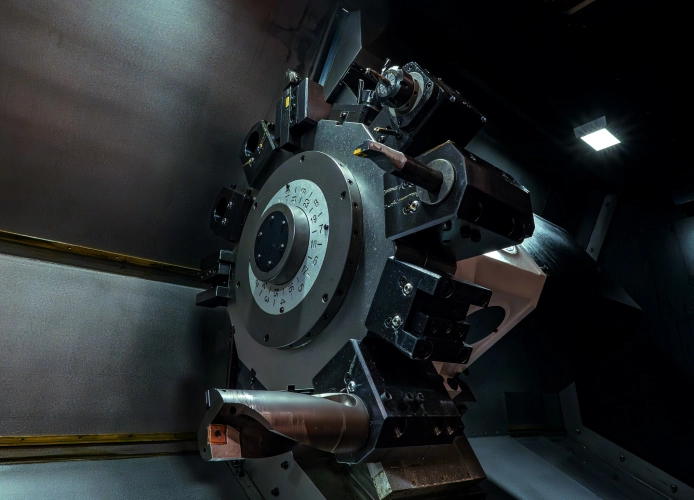

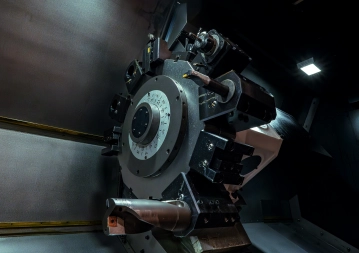

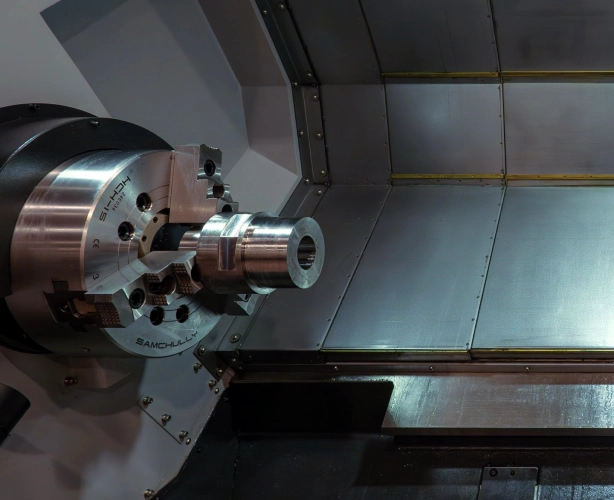

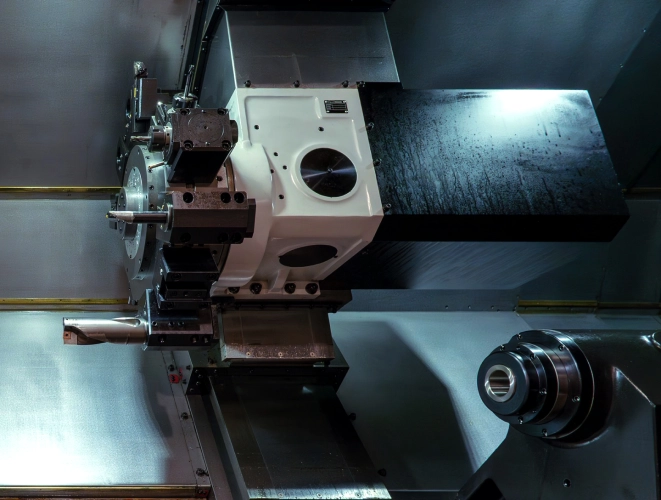

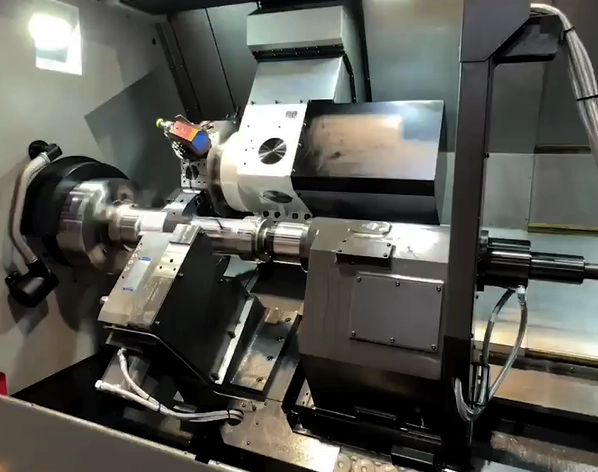

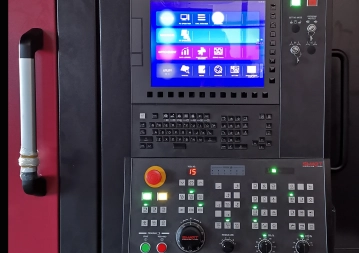

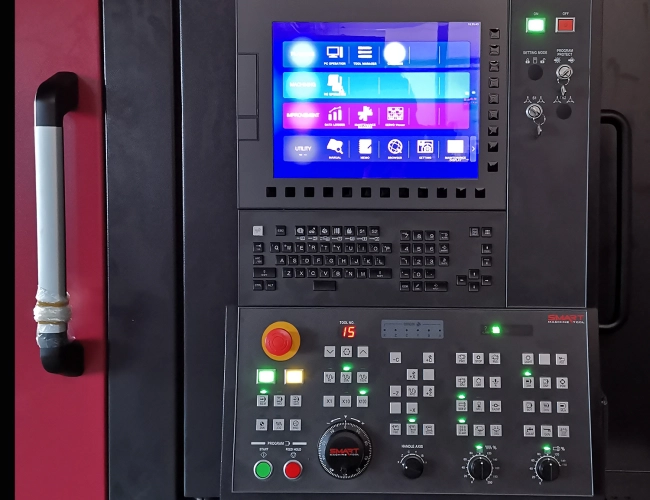

Standardním vybavením je 15" TFT monitor, hlavní a vedlejší vřeteno, hydraulická sklíčidla, nástrojová sonda, nástrojová revolverová hlava EWS včetně Y osy s diskem BMT65 a dopravník třísek.
Hlavní části stroje jako je podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti. Výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby. Precizní SKF vřetena běží na maximální třídu přesnosti a ložiska třídy přesnosti P4 poskytují vysoký axiální tah a vynikající radiální stabilitu.
Hlavní parametry stroje
Oběžný průměr nad ložem
mm
987
Max. průměr soustružení
mm
430
Max. délka soustružení
mm
1 500
Max. průchod vřetena hlavní / vedlejší
mm
103 / 82
Ukončení vřetena hlavní / vedlejší
A2-11 / A2-8
Velikost sklíčidla hlavní / vedlejší
mm
305 (12") / 254 (10")
Otáčky vřetena hlavní / vedlejší
min-1
2.800 / 4.000
Výkon motoru hlavního vřetena
kW
22/26
Výkon motoru vedlejšího vřetena
kW
15/22
Počet pozic v revolveru
ks
12(24)/BMT65
Otáčky poháněných nástrojů
min-1
5.000
Pojezd v ose X/Z/Y/B
mm
295 / 1 570 / 130 / 1 570
Rychloposuvy v ose X/Z/Y/B
m/min.
30 / 30 / 10 / 30
Hmotnost stroje
kg
9 500
* v závorkách jsou uvedeny opce
